При больших оборотах загорается лампочка зарядки аккумулятора

Лампочка заряда аккумулятора отказывается гореть: почему и как это исправить

При включении зажигания на передней панели загораются индикаторы приборов. Они подсказывают водителю о состоянии системы управления двигателем и готовности силового агрегата к началу работы. На одном индикаторе высвечивается рисунок аккумулятора, гаснущий после запуска двигателя. Эта лампочка контролирует систему зарядки источника постоянного тока. Если она не горит во время работы двигателя, всё нормально. Если загорелась — нужно разбираться.

Контроль за процессом зарядки аккумулятора

Чтобы правильно понимать причины нестабильной работы лампы, контролирующей ход зарядки аккумуляторной батареи, нужно разобраться во взаимодействии генератора и источника постоянного тока. При работе двигателя аккумулятор получает постоянную зарядку напряжением от 13,6 до 14,2 вольт. Зарядный ток вырабатывает генератор. Напряжение выходного электричества зависит от числа оборотов генерирующего устройства. Чем обороты выше, тем величина напряжения больше. Для ограничения напряжения в заданных пределах в цепь обмоток ротора подключается регулятор. Именно он стабилизирует выходное напряжение, которое затем подаётся на клеммы аккумулятора для зарядки.

Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.

Видео: система зарядки аккумулятора машины

Схема генератора

В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.

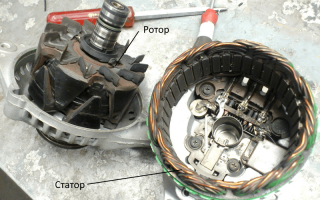

Ротор и статор генерируют ток в бортовую сеть автомобиля

Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.

Схема работы генератора и подсоединения лампы контроля зарядки

Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.

Ротор состоит из множества электромагнитов, которые в совокупности создают мощное магнитное поле. Оно пересекает обмотки статора, и в них генерируется трёхфазный переменный ток. Выдаваемое напряжение зависит от числа оборотов и контролируется регулятором, который встроен в систему подачи тока на ротор. Для преобразования переменного тока в постоянный служит диодный мост, состоящий из выпрямителей диодов. Они пропускают ток только в одном направлении.

Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.

Лампочка контроля зарядки аккумулятора подсоединяется к набору диодов, которые параллельно соединены с каждой из трёх обмоток статора. Это отдельная цепь и величина тока здесь небольшая, но достаточная для зажигания светодиодного индикатора. Итак, к лампочке, с одной стороны идёт положительный провод от общей сети системы зарядки, а на другой контакт приходит положительный провод от замка зажигания. Если с обеих сторон подаётся равное напряжение, лампочка не горит. Если напряжение на одном контакте отсутствует, лампочка загорается. Если зарядный ток начинает пульсировать или уменьшается, лампочка начинает мигать или гореть с меньшей яркостью.

Причины горения лампочки заряда аккумулятора

Начало зарядки аккумулятора начинается с момента, когда двигатель начинает работать. Для этого ключ вставляется в замок зажигания и поворачивается для включения бортовой сети автомобиля. При дальнейшем повороте включается стартер и двигатель запускается. Если при работающем движке автомобиля индикатор зарядки АКБ (аккумуляторной батареи) продолжает гореть ярким светом или тускло светиться, то зарядный ток от генератора до батареи не доходит. В этом случае вся нагрузка по снабжению потребителей током ложится на аккумулятор.

Видео: причины отсутствия зарядки аккумулятора

Причины негаснущей лампочки АКБ при работающем двигателе всегда связаны с проблемами в генераторе и бортовой сети.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

При неработающем генераторе на сильном аккумуляторе автомобиль в дневное время сможет двигаться около 2,5–3 часов, если не включать фары, кондиционер, дворники, аудиосистему.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Самостоятельная диагностика систем зарядки аккумулятора

Набор необходимых инструментов из следующего списка:

• мультиметр;
• контрольная лампочка 12 В;
• пассатижи;
• отвёртки крестообразная и плоскошлицевая;
• нож;
• наждачная бумага.

Инструмент для диагностики систем заряда АКБ своими руками

Порядок действий при моргающей, не выключающейся, тухнущей лампочке заряда

Современные автомобили имеют сложную электронную систему управления работой двигателя, которая не терпит дилетантского подхода. Категорически не разрешается проверять исправную работу генератора снятием одной из клемм аккумулятора. Из-за резкого скачка напряжения в бортовой цепи из строя могут выйти многие элементы системы управления зарядкой аккумулятора и работой двигателя. Самый надёжный, безопасный, результативный способ проверки зарядки аккумулятора — использование специального измерительного прибора — мультиметра.

Контрольный замер мультиметром

Хотя этот прибор может измерять много параметров электрического тока, в этом случае нас интересует только одна характеристика — напряжение. Зная её величину, можно сделать заключение о техническом состоянии и работоспособности генератора.

Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения

1. Сначала нужно проверить напряжение с помощью мультиметра на клеммах аккумулятора при заглушённом двигателе. Сравнив показания прибора с данными, можно судить о степени разряженности батареи.
2. Затем включается ближний свет у фар и печка обогрева на минимальных оборотах. Снова меряется напряжение на клеммах. Оно уменьшится, но не должно быть меньше 13,5 В. Если значение напряжения меньше этой величины — нужно выяснить причину ненормальной работы генератора.

Если с электрооборудованием машины все нормально, то через 5–10 минут электроника скинет напряжение до обычного: 13,5–14,0 В

Таблица: зависимость степени разряженности от напряжения на клеммах АКБ

Напряжение на клеммах аккумуляторной батареи вольт	11,95	12,05	12,21	12,37	12,57	12,7
Степень разряженности батареи в процентах	90	70	50	30	10

Как сбросить ошибку «низкий заряд АКБ»

Самый правильный совет — загнать автомобиль на СТО. Там опытные специалисты всё сделают безопасно, быстро, без ущерба для нежной электроники систем управления двигателя и безопасности машины. В некоторых моделях иномарок со временем эта проблема исчезает (если все элементы системы зарядки функционируют нормально). Можно проблему решить и самостоятельно. Для этого нужно отсоединить минусовую клемму на три минуты, а затем снова поставить её на своё место и хорошо затянуть.

Нужно знать, что контрольная лампочка зарядки аккумулятора своим горением, миганием и другим аномальным свечением сигнализирует о простых неисправностях. Например, выход из строя отдельного диода, неисправность реле-регулятора, ослабление приводного ремня. При обнаружении горящей лампочки нужно обязательной найти и исправить причину отсутствия заряда аккумулятора. Или в скором времени может понадобиться покупать новый генератор или аккумулятор.

Видео: генератор не даёт зарядки, как найти неисправность и добиться должной работы

Неожиданные сбои в работе бортовой сети электрооборудования автомобиля могут привести к серьёзным последствиям. Нужно крайне оперативно реагировать на светящиеся сигналы контрольных лампочек самодиагностики систем управления, в том числе и на загоревшейся индикатор зарядки аккумулятора. На станции диагностики по коду ошибки оперативно установят и исправят любую неисправность в системе зарядки источника постоянного тока.

Горит лампочка аккумулятора на панели приборов: что делать водителю

Приборная панель современного автомобиля имеет большое количество различных значков и обозначений. При этом значки на панели приборов с учетом их расшифровки зачастую принято делить на три группы: информационные, предупреждающие и аварийные.

Если говорить о распространенных неполадках, автовладельцы часто сталкиваются с ситуацией, когда горит значок аккумулятора на панели приборов. Как правило, если загорелась лампа аккумулятора, это может указывать на неисправности АКБ или генератора, а также бортовой сети.

Неисправным может оказаться и сам датчик, отвечающий за то, что на панели приборов горит аккумулятор при возникновении определенных сбоев и поломок. Далее мы рассмотрим, по каким причинам горит «чек» аккумулятора, а также что нужно проверить в рамках поиска той или иной неисправности.

Загорается лампочка аккумулятора: почему горит лампа АКБ на панели

Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется. Другими словами, в норме значок АКБ тухнет после запуска ДВС.

Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.

Как правило, в списке частых поломок можно выделить:

• неполадки реле-регулятора;
• выход из строя диодного моста;
• ремень генератора оборван, плохо натянут или проскальзывает;
• сильные люфты подшипников генератора и подклинивание;
• перегорание предохранителей;
• плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
• обрыв цепи генератора;
• износ щеток генератора или щеткодержателей;
• возможны проблемы с выключателем зажигания;

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить состояние зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

• Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки снова промеряется напряжение на АКБ.

• Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А. В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

• Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы. Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе. Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Если все перечисленные выше проверки не дали результатов, тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда часто виновником становится генератор, реле – регулятор или плохой контакт. При этом после проведения квалифицированной диагностики удается определить, локализовать и качественно устранить неисправность.

Почему загорается “check” двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит “чек”. Полезные советы и рекомендации.

Значки на приборной панели: обозначения и расшифровка значков панели приборов автомобиля. Типы значков и индикаторов, что означают лампочки на панели.

Почему на приборной панели загорается “чек”. Можно ли дальше ездить на автомобиле, если горит «check engine». Что нужно проверить в первую очередь.

Загорелся восклицательный знак на приборной панели: что значит восклицательный знак на желтом фоне, восклицательный знак на красном фоне, диагностика.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Почему горит лампочка давления масла после прогрева двигателя: основные причины. Что делать водителю, если давление масла загорается на прогретом моторе.

avtoexperts.ru

Мы уже не раз сетовали, что сегодня водителям все труднее и труднее диагностировать собственные автомобили, особенно на ходу. Инструментарий постоянно сокращается. Скажем, вольтметры вымерли с приборных панелей как мамонты, а о всех проблемах с зарядкой водитель узнает постфактум из сообщения лаконичной сигнальной лампы. Но и с лампой не все так безоблачно, в автошколах о ней не рассказывают, в инструкции к авто – только фраза «обратитесь в сервисный центр». Большинство водителей примерно представляют, что она отвечает за зарядку, но вот как конкретно и что именно показывает – в этом уже разбираются не все.

Принцип работы сигнальной лампы

О том, как работает генератор, мы уже не раз писали, повторяться бы не хотелось. Принцип работы контрольной лампы завязан на генератор, хотя все-таки это отдельный элемент. Все довольно просто. К контрольной лампе подходят две электрические цепи, которые в упрощенном виде выглядят так:

1. Первая цепь от лампы тянется через блок предохранителей к замку зажигания, от него к генератору и далее к аккумулятору.

2. Вторая цепь напрямую соединяет генератор и контрольную лампу.

Возникает вопрос – зачем две цепи и почему они обе соединены с генератором? В этом и суть. Контрольная лампа зависит от тока на обоих входах, когда напряжение одинаково – лампа гаснет, когда различается – горит.

Представьте, мы включаем зажигание. В первой сети от аккумулятора пришло напряжение на контрольную лампу, а во второй пусто, двигатель-то не работает, генератор ток не вырабатывает, поэтому лампа загорается. И будет гореть до тех пор, пока включено зажигание.

Но потом мы заводим мотор, начинает работать генератор и напряжение появляется во второй цепи, более того, первая цепь начинает тоже работать от генератора. На выводы контрольной лампы подается одинаковое напряжение, и она гаснет. Некоторые водители считают, что горение контрольной лампы перед пуском мотора это диагностика системы, но на самом деле автомобиль ничего не прозванивает и не проверяет, просто определяет пошла ли зарядка или нет.

А теперь представим, что в дороге генератор сломался. Во второй цепи напряжение пропало, а вот в первой питание все равно продолжает поступать, но уже от аккумулятора, поэтому сигнальная лампа снова загорается.

Если лампочка горит

В некоторых статьях по ремонту безапелляционно указывается, что горящая лампа это обязательно проблемы с генератором. Как не трудно убедиться из принципа работы, гореть лампа может и по другим причинам.

2. Разрыв цепи между замком зажигания и лампой.

3. Разрыв цепи между генератором и лампой.

Методом исключения эти проблемы легко диагностировать, в первых двух случаях лампа не будет загораться при включении зажигания, а в третьем будет гореть, хотя мультимер покажет, что зарядка аккумулятора идет. Ремонт муторный, но простой – проверяем контакты, прозванием провода, меняем выгоревшие части, восстанавливаем целостность цепи.

Справедливости ради заметим, что такие ситуации все-таки не очень часты, и в большинстве случаев действительно к возгоранию лампы приводят проблемы с генератором, хотя на различных форумах нам доводилось встречать истории водителей, которые много раз проверяли исправный генератор, хотя проблема была именно в цепях контрольной лампы. Всегда стоит держать в голове такую возможность.

Во всех перечисленных выше ситуациях зарядка все равно идет и можно продолжать движение, но все-таки есть смысл заняться ремонтом. Если лампа АКБ постоянно горит, она ничего не сообщит если действительно сломается генератор, а от этого никто не застрахован.

Гадание по лампе

Иногда контрольная лампа может не просто гореть, а светиться в полнакала, мигать, или загораться только при повышении или снижении оборотов. Иногда по такому поведению предлагается проводить диагностику. Считается, что горящая лампа только на высоких оборотах это проблема с ремнем, токосъемными кольцами или щетками, только на низких – неисправность регулятора напряжения, мерцание в полнакала – пробой одного из диодов диодного моста. Но такой метод диагностики нужно назвать очень ненадежным. Все вышеперечисленные причины могут приводить к такому поведению лампы, но проблема может быть и совершенно в другом. В любом случае нужно проверять все.

Как бы не вела себя лампа: мигала, горела, мерцала – оставлять это без внимания нельзя. По большому счету водитель в полевых условиях может сделать две вещи:

1. Проверить целостность и натяжение ремня генератора. Если он порвался или проскальзывает, то зарядки не будет, а лампочка загорится. Слабое натяжение можно исправить на месте, обычно не очень трудно и поменять ремень, но у вас для этого с собой должен быть запасной.

2. При наличии мультимера замерить напряжение при работающем моторе. Это позволит проверить показания контрольной лампы и удостовериться в проблемах именно с зарядкой.

А вот заниматься диагностикой генератора и искать плохие контакты прямо на месте не всегда разумно, особенно если вы в этом не очень хорошо разбираетесь. Если лампочка загорелась не в чистом поле в степи, то оставшегося заряда в аккумуляторе даже с неисправным генератором должно хватить до ближайшей автомастерской, магазина запчастей или хотя бы остановки общественного транспорта, чтобы съездить за новым ремнем или запчастями генератора.

Методы диагностики самого генератора и его ремонт – это другая история, и мы про нее уже писали . Отремонтируется генератор – и лампочка погаснет.

Загорелась лампочка зарядки аккумулятора: что делать?

Если загорелась лампочка зарядки аккумулятора, водитель начинает переживать. И повод для этого серьезный – емкости АКБ вряд ли хватит для преодоления существенного пробега. И причиной того, что загорелась лампа, может быть поломка генератора, аккумулятора, неисправности в бортовой сети. Все эти факторы стоит рассмотреть более внимательно, чтобы в случае возникновения непредвиденной ситуации быстро устранить поломку. Для контроля наличия зарядки на аккумулятор установлена в приборной панели специальная лампа. Она загорается в том случае, если зарядка отсутствует.

Как работает генератор?

Перед тем как разбираться, почему загорается лампочка зарядки аккумулятора, нужно понять принцип функционирования генератора. На любом автомобиле имеется два источника питания. Это генератор и АКБ. Соединены они параллельно. Поэтому при работе двигателя генератор подает напряжение на АКБ и заряжает ее. Причем имеется одна особенность. Независимо от числа оборотов напряжение на выходе генератора всегда одинаковое.

Для его стабилизации устанавливается реле-регулятор. На старых автомобилях применялись конструкции электромеханического типа. В современных же используются исключительно полупроводниковые. Лампа, которая установлена в приборной панели, включена в цепь питания регулятора напряжения. Она служит, по сути, предохранителем. Чтобы понять суть, необходимо досконально изучить принцип работы реле-регулятора напряжения.

Регулятор напряжения

В генераторах две обмотки – роторная и статорная. Причем первая выполняет функции обмотки возбуждения. Нужно вспомнить теорию: без движущегося магнитного поля невозможна генерация электроэнергии. Следовательно, достаточно подать на обмотку ротора напряжение, чтобы получить магнитное поле. Ну а так как ротор – это движущаяся часть электрической машины, становится понятно, что магнитное поле будет вращаться. И если периодически загорается лампочка зарядки аккумулятора, то это говорит о том, что имеется мелкий дефект в генераторе.

Но зачем же устанавливают регулятор напряжения именно в цепи питания обмотки возбуждения? Ведь нужно произвести стабилизацию именно в статорной цепи. Это так, но стоит вспомнить теорию: от величины магнитного поля зависит напряжение на выходе. Все очень просто. Достаточно стабилизировать питание в цепи роторной обмотки, чтобы на выходе не было колебаний. Намного проще проводить стабилизацию малых токов, нежели больших (может доходить до нескольких десятков ампер).

Поиск поломок

Допустим, после запуска двигателя вы заметили, что загорается лампочка зарядки аккумулятора. ВАЗ подвержен этой проблеме, причем она является актуальной для любой модели. Необходимо проверить следующие узлы:

1. Регулятор напряжения, описанный выше. На некоторых автомобилях он может быть установлен под капотом, а не внутри генератора.
2. Диодный мост. Возможен выход из строя одного или нескольких полупроводников.
3. Ремень привода генератора. Он может быть плохо натянут либо же случился его обрыв, проскальзывание. Если доносится свист, то можно судить о поломке подшипника в передней крышке.

Причиной также может стать обрыв проводки или некачественный контакт. Проверьте первым делом провод, идущий от «+» генератора к регулятору напряжения. Очень часто он окисляется, покрывается слоем пыли. Извлеките щеткодержатель и оцените износ щеток. Если он чрезмерный, то необходимо провести замену. Обратите внимание, что на большинстве автомобилей регулятор напряжения и щетки объединены в один узел. Еще одна причина – поломка в замке зажигания. Но эта неисправность сопровождается тем, что загорается несколько ламп в приборной панели.

Инструменты для проведения ремонта

В том случае если на оборотах загорается лампочка зарядки аккумулятора, скорее всего, имеет место быть проскальзывание ремня вследствие слабого натяжения. Но если с этим все нормально, нужно вооружиться следующими инструментами:

• Мультиметром (желательно стрелочным вольтметром с широкой шкалой).
• Контрольной лампочкой на 12 вольт и 2-3 Вт мощностью.
• Плоской и крестовой отвертками.
• Плоскогубцами, наждачной бумагой, ножом.

Имея под рукой эти инструменты, можно приниматься за ремонт, если загорелась лампочка зарядки аккумулятора, или имеется иная поломка в генераторе.

Поломки и их устранение

Допустим, в автомобиле установлен вольтметр. И он показывает, что зарядка есть. Также периодически загорается лампочка зарядки аккумулятора либо вообще не горит. Замер напряжения непосредственно на клеммах аккумулятора показывает ровно 12 вольт. Но емкость потеряна, стартер не вращается, да и магнитофон с трудом работает. Первым делом очищаете все толстые провода, по которым происходит зарядка аккумулятора. Проведите замер напряжения на выводе «30» генератора. Если оно больше того, что на аккумуляторе, зачищайте клемму или меняйте провод.

Если же на приборной панели вольтметр показывает наличие зарядки, но лампа не горит, а АКБ разрядилась, несмотря на нормальное напряжение в бортовой сети, проведите пару простых действий. Включите максимальное число потребителей и посмотрите, как поведет себя вольтметр. Если напряжение резко упало, проводите натяжку ремня генератора. Он начинает проскальзывать, так как под нагрузкой ЭДС ротора противодействует статорной. И необходимо приложить немалое усилие. Кроме того, может просто износиться один из шкивов. Тогда даже установка нового ремня не спасет.

Внутренние поломки

Вышеописанная ситуация может произойти при выходе из строя полупроводникового диода. При наличии обрыва в статорной обмотке также наблюдается падение напряжения под нагрузкой. Разберите генератор и проведите диагностику полупроводников. Они имеют одностороннюю проводимость. Прозвоните обмотки статора, чтобы выявить замыкание на корпус. Стоит отметить, что обрыв мультиметром найти можно, а вот плохой контакт вряд ли. Для этой цели лучше воспользоваться мегомметром.

Стоит провести осмотр и щеток генератора. Если загорается лампочка зарядки аккумулятора на малых оборотах при включенном свете, это также свидетельствует о наличии поломок, описанных выше. От щеток тоже много зависит. Если они имеют длину 5 мм или меньше, можете смело их выкинуть. И если загорелась лампочка зарядки аккумулятора по причине выхода из строя щеток, неисправность найти очень просто.

Еще несколько распространенных поломок

Но чаще всего бывает такое, что не загорелась лампочка зарядки аккумулятора, а поломка имеется. Причем в случае перегорания самой лампы пропадает напряжение на обмотке возбуждения. Выявить неисправность просто – нужно проверить нить накала самого осветительного прибора. Но чаще всего лампа моргает, может кратковременно загораться. Часто причиной такого поведения является нарушенный контакт в цепи питания обмотки возбуждения. Для устранения очистите все разъемы, используя нож, наждачную бумагу, либо примените проникающую смазку типа WD-40.
