ВАЗ-2107, нет зарядки: причины, возможные поломки, способы устранения неполадок

Если на ВАЗ-2107 нет зарядки, то вся бортовая сеть запитывается от аккумуляторной батареи. При этом генератор не будет работать вообще. Но недостаток аккумуляторной батареи состоит в том, что она не долговечна. И если вдруг произойдет поломка генератора или цепи его заряда, неисправность нужно как можно быстрее устранять. В противном случае вы рискуете продолжить движение на эвакуаторе или буксире. Для того чтобы разобраться с причиной отсутствия зарядки, нужно знать хотя бы теорию, как работает генераторная установка на автомобиле.

Что такое генератор

Для того чтобы запустить двигатель и обеспечить его правильную работу, нужно всю систему электрооборудования обеспечить постоянным напряжением. Если говорить конкретно про то, по каким причинам нет зарядки на ВАЗ-2107, то нужно учесть, что для этого автомобиля нужно напряжение 12 В. Запуск автомобиля производится стартером – это электрический двигатель высокой мощности, который раскручивает коленчатый вал. Генератор при простое двигателя не работает.

Как только начнет вращаться коленчатый вал, на обмотку возбуждения генератора подается напряжение от аккумулятора. Генератор может работать только при наличии вращательного движения магнитного поля. И если нет зарядки на ВАЗ-2107, то отсутствует либо напряжение на роторной обмотке, либо вращение. Магнитное поле создается обмоткой возбуждения, которая находится на роторе. На нем стоит шкив, который связан с коленчатым валом ручейковым ремнем (на инжекторных автомобилях) и клиновидным (на карбюраторных) с коленчатым валом.

Регулятор напряжения

И самое главное – лампа зарядки ВАЗ-2107 подключается к обмотке возбуждения через регулятор напряжения. Последний позволяет поддерживать напряжение на одном уровне – в пределах 13,6-14,2 В. Конструкция регулятора может быть абсолютно любой, различают такие конструкции:

Механические – работают на электромагнитных реле.
Электромеханические – работают на электромагнитных реле и транзисторных ключах. Своеобразная комбинированная схема.
Электронные регуляторы – состоят из одного кристалла, на котором выполнена схема коммутации. По сути, это один большой силовой ключ, который позволяет осуществлять коммутацию для поддержания необходимого уровня напряжения.

Поломки, приводящие к потере зарядки

Но теперь давайте разберемся с тем, почему может пропасть на генераторе зарядка. ВАЗ-2107 имеет простую конструкцию, ничего сложного в системе электроснабжения нет.

Поломка регулятора напряжения.
Обрыв ремня привода генератора.
Плохой контакт или же обрыв проводов, питающих обмотку возбуждения.

Для того чтобы восстановить работоспособность генераторной установки, нужно разобраться с тем, какие причины поломки могут быть. Если нет зарядки на ВАЗ-2107, нужно тщательно провести диагностику.

Как понять, что нет зарядки

Первый признак того, что пропала зарядка – загорается лампа на панели приборов. Может не реагировать стрелка вольтметра (если таковой, конечно, имеется на автомобиле). Но самый надежный способ определения поломки – это проверить напряжение непосредственно на клеммах генератора.

Когда двигатель работает, то напряжение должно быть 13,6-14,2 В. В том случае, если не будет зарядки аккумулятора, напряжение будет 12 В или ниже. Для того чтобы избежать поломки регулятора напряжения, нельзя при работающем двигателе снимать с аккумулятора клеммы.

Нужно отметить, что слишком высокое или низкое напряжение – это вред аккумуляторной батарее. Он либо полностью разряжается (это приводит к тому, что не получается запустить двигатель, так как стартер не вращается), либо же перезаряжается (при этом выкипает из банок электролит). Само собой, все эти негативные явления приведут к тому, что аккумулятор выйдет из строя.

Что нужно для ремонта?

В том случае, если пропала зарядка на ВАЗ-2107, вам нужно как можно быстрее начать ремонт. Невозможно возить с собой все инструменты и оборудование, но минимальный набор все же стоит иметь в бардачке или багажнике.

А если конкретнее, то нужно иметь такой набор инструментов:

Прибор для измерения напряжения (мультиметр).
Лампа 12 вольт и мощностью не более 3 Вт.
Отвертки – плоская и крестовая.
Нож канцелярский для чистки проводов.
Плоскогубцы.
Наждачка.

Имея весь этот набор инструментов, можно приступить к проведению ремонта. Благо на ВАЗ-2107 своими руками выполнить это достаточно просто.

Устранение поломок

Первое, что нужно сделать, это проверить натяжение ремня привода генератора. Давайте рассмотрим основные причины, по которым может пропасть зарядка на ВАЗ-2107. Причины на самом деле могут быть в чем угодно – даже в простом обрыве ремня. Со временем он изнашивается и приходит в негодность. На «семерках» ремень приводит в движение еще и насос охлаждающей жидкости. И если вдруг порвется ремень, это можно увидеть по тому, что моментально повысится температура антифриза в блоке двигателя.

В том случае, если в приборной панели не горит контрольная лампочка, а в бортовой сети напряжение находится на нормальном уровне, но зарядки все же нет, можно поискать причину такого явления в клеммах и контактах, которыми соединяются провода. Снимите с аккумуляторной батареи клеммы, чтобы произвести их очистку. Очень часто они покрываются слоем окислов, которые мешают проводить ток. В результате происходит большое падение напряжения. Довольно часто неисправность кроется даже не в самих проводах зарядки, а в шине, которая соединяет кузов, блок двигателя и минусовой вывод аккумулятора.

Более сложные поломки

В том случае, если при работе двигателя в бортовой сети напряжение находится в нормальном диапазоне, но при повышении нагрузки оно сразу падает, то можно говорить о том, что ремень генератора натянут очень слабо. Довольно часто при малых оборотах ремень начинает даже свистеть. Нужно отметить, что при нормальном натяжении ремня провисание должно быть не более 17 мм. Причем усилие должно быть не более 10 кгс. В том случае, если ремень сильно ослаб, его нужно подтянуть. Если натянуть не получается, следует установить новый.

Но нельзя и сильно натягивать ремень – это приведет к тому, что на подшипники будет воздействовать чрезмерная нагрузка. Это приведет к поломке подшипников помпы, генератора. Довольно часто причиной потери зарядки становится пробой одного или нескольких диодов выпрямительного моста. Также случается, что пробивается обмотка ротора или статора. Чтобы проверить эти элементы, нужно полностью разобрать генераторную установку.

Диагностика генератора

Для того чтобы проверить диоды, нужно использовать мультиметр или контрольную лампу. При помощи мультиметра вы можете измерить сопротивление полупроводников в запертом состоянии. Для того чтобы продиагностировать приборы с помощью лампы, нужно отключить от аккумулятора плюсовой вывод. Один провод нужно соединить с положительным выводом аккумулятора, а второй – с тремя болтами выпрямительных диодов.

Читать еще: Стартовый ток аккумулятора автомобиля

После нужно проделать аналогичную операцию с отключенной минусовой клеммой (и включенной плюсовой). В том случае, если лампа начнет загораться, это может говорить о том, что соответствующие диоды пробиты. Самый оптимальный вариант – установка нового блока диодов. Но можно в целях экономии и заменить только те, которые вышли из строя.

Главное условие при ремонте – все делать аккуратно. Ток проходит в этом узле большой, поэтому слабая изоляция приведет к тому, что образуется искровой промежуток, который станет причиной выхода из строя не только полупроводников, но и обмоток генератора. Если на ВАЗ-2107 горит зарядка, то это может говорить о том, что один из нескольких узлов вышел из строя.

На холодную не идет зарядка (ВАЗ-2107)

19 декабря 2013, 18:17 #1

Здравствуйте. Являюсь владельцем ваз 2107. Такая проблема: При пуске холодной машины не идет зарадка, при том чем холоднее, тем дольше ее нет. Через некоторое время появляется. Потом идет стабильно, без скачков. Заводишь теплую, все норм. Сегодня утром этого радостного момента не настало вообще. Прогрел, бензин сжег, замерз и “счастливый” поехал на автобусе на работу. Подскажите, что может быть. Гаража теплого нет, поэтому не охота действовать методом исключения на морозе и в сервис большого желания ехать нет. Спасибо.

19 декабря 2013, 18:20 #2 + 1

Стнадартно-ремень, щетки кончились

19 декабря 2013, 18:24 #3

Малой13, 19 декабря 2013, 18:20, #2

Стнадартно-ремень, щетки кончились

Ремень натянут, щетки не скажу что идеал, но вроде рабочие.

19 декабря 2013, 18:29 #4

Sergey741, 19 декабря 2013, 18:24, #3

Ремень натянут, щетки не скажу что идеал, но вроде рабочие.

Ну я более склонен к замене шеток Возможно они просто подвисают. Если есть мультиметр прозвони сам генератор-одним концом щупа на плюсовую клемму генератора, а вторым щупом на корпус генератора-пищать не должен, если пищит-пробит диодный мост

19 декабря 2013, 18:35 #5

Малой13, 19 декабря 2013, 18:29, #4

Спасибо, попробую

31 января 2015, 10:16 #6

Мультиметром диодный мост не проверить, нужна нагрузка, тут токо лампочкой. Но я в такой же ситуации поменял и таблетку и мост, все заработало.

11 декабря 2017, 15:28 #7

ВАЗ-21074i. Такая же проблема. Только, уточню. Это проявляется только в холодную погоду (при температуре ниже -10). Когда включаешь зажигание, ни один прибор, кроме вольтметра не работает и тускло горит лампочка “ручника”. При заводе двигателя ничего не меняется, АКБ не заряжается. После того, как воздух в салоне немного прогреется, все приборы “щелчком” ))) (или после того, как заглушишь двигатель и опять включишь зажигание) начинают работать, АКБ заряжаться. Такое ощущение, что на морозе от конденсата в каком-то реле примерзают контакты, а при оттаивании все начинает нормально работать.

P.S. Сегодня почитал про электрооборудование и появилась идея проверить реле зажигания. Насколько правильной может быть эта идея?

Лада Веста
МТЗ-1221

11 декабря 2017, 16:26 #8

проверь эмпирическим путем..

ps бывает что щетки подвисают.. бывает что коллектор изношен, да еще и вместе со щетками.

т.ч. смотри пункт первый

3 марта 2018, 18:57 #9 + 1

Егерь, 11 декабря 2017, 15:28, #7

ВАЗ-21074i. Такая же проблема. Только, уточню. Это проявляется только в холодную погоду (при температуре ниже -10). Когда включаешь зажигание, ни один прибор, кроме вольтметра не работает и тускло горит лампочка ручника. При заводе двигателя ничего не меняется, АКБ не заряжается. После того, как воздух в салоне немного прогреется, все приборы щелчком ))) (или после того, как заглушишь двигатель и опять включишь зажигание) начинают работать, АКБ заряжаться. Такое ощущение, что на морозе от конденсата в каком-то реле примерзают контакты, а при оттаивании все начинает нормально работать. P.S. Сегодня почитал про электрооборудование и появилась идея проверить реле зажигания. Насколько правильной может быть эта идея?

Была такая же проблема. Что только не делали, ставили другой генератор , зачищали контакты, меняли релюшки. Проблема оставалась, проблема была устранена тогда , когда поставили дополнительную ” массу”. С минусовой клеммы на двигатель.

4 марта 2018, 09:21 #10

4 марта 2018, 09:42 #11

не могу понять что происходит с машиной что то с зарядкой,завожу холодную все нормально,поездил немного с включеными фарами печкой и т,д,и все тут,стрелка ложится вплотную к красной шкале,выключаю все на свете без изменений,большие обороты даю ничего не меняется,глушу машину,даю минут 15 выдержки,завожу и все в норме,стрелка в зеленой зоне в положеной норме,поехал и все начинается ЗАНОВО,КАК БЫТЬ НЕ ЗНАЮ,ПОДСКАЖИТЕ ЧТО НИБУДЬ

4 марта 2018, 16:16 #12

серега 1974, 4 марта 2018, 09:42, #11

На ВАЗ 2107 горит лампа зарядки аккумулятора, но зарядка есть: причины и что делать

На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы. Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор. Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

Ослабевание натяжения ремня генератора, а также его износ и повреждение.
Сгорает плавкая вставка предохранителя.
Неисправность реле-регулятора, или выпрямительного(диодного) моста.
Возникновение обрыва в обмотке генератора.
Ухудшение контакта на клеммах аккумулятора.
Истирание графитовых щеток на генераторе.
Отсутствие контакта «массы».

Читать еще: Сел аккумулятор на ходу причины

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет. Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Чтобы отыскать причину неисправности и успешно ее устранить самостоятельно, рассмотрим остальные виды возможных дефектов.

Нарушение контакта на выводах АКБ

Первым делом необходимо проверить клеммы на аккумуляторе. Через клеммы на АКБ поступает вырабатываемый генератором зарядный ток, поэтому малейшее наличие окислов на клеммах, может приводить к снижению зарядного тока (посредством увеличения сопротивления).

Окислы на клеммах могут возникнуть, если долго не отсоединять их. Также, если используются отличные от свинцовых клемм.

Напряжение, поступающее от генератора, теряется (снижается) из-за слабого контакта. При такой неисправности еще можно заметить, тускло горит лампочка индикации заряда. Если это так, то рекомендуется снять обе клеммы с АКБ, и зачистить их, воспользовавшись мелкозернистой наждачной бумагой. После удаления окислов, следует обработать клеммы Литолом. Проверить отсутствие свечения индикации при запуске мотора.

Ослабление натяжения или повреждение ремня генератора

При наличии неисправности требуется произвести проверку состояния приводного ремня генератора. В случае его обрыва, зарядка поступать не будет вовсе, а вот когда аккумулятор получает заряд, но в недостаточном количестве, то причиной может быть его деформация. В процессе функционирования ремень растягивается, поэтому могут возникать «проскальзывания».

Ремень необходимо подтянуть или заменить, для чего понадобится немного времени. При своевременной замене ремня, в дороге не случится никаких непредвиденных ситуаций. Кроме того, новый ремень стоит в десять раз меньше, чем новый аккумулятор.

Отсутствие контакта вывода генератора с массой

Для этого следует проверить качество соединения не только минусовой клеммы на АКБ, но еще и все контакты на корпусе генератора. В процессе эксплуатации их крепления могут ослабнуть или окислиться, что непременно станет причиной снижения величины зарядного тока.

Устраняются поломки такого типа подтягиванием контактов гаечным ключом. Окисления устраняются при помощи WD-40 и наждачной бумаги. Для защиты контактов от воздействия влаги, их необходимо смазать.

Неисправность реле регулятора

Еще надо проверить реле контрольной лампы заряда, которое отвечает за включение и отключение лампы заряда на панели приборов. Когда запускается двигатель, и вращается шкив генератора, вырабатывая ток, реле подает сигнал на контрольную лампу для ее отключения. Принцип работы реле регулятора заключается в выполнении следующих действий:

Когда включается зажигание, то происходит протекание тока через замкнутые контакты на реле. Этот ток проходит от АКБ, и поступает к контрольной лампе или индикатору.
При старте двигателя, происходит включение генератора. Генератор вырабатывает зарядный ток, который поступает на катушку в реле.
Под воздействием тока, происходит притягивание сердечника, и размыкание контактов. Лампа индикации на панели приборов при размыкании контактов гаснет.

Чтобы устранить поломку, понадобится заменить реле, которое находится на ВАЗ 2107 под капотом. С правой стороны на правом брызговике расположен блок, где и находится необходимое реле. Для проверки исправности устройства, можно воспользоваться соседним реле.

Неисправности генератора

Если вышеперечисленные способы не помогли разрешить проблему, и лампа индикатора продолжает светиться при работающем двигателе, тогда следует прибегнуть к проверке генератора. Для этого оборудование демонтируется с автомобиля, и проверяется в домашних условиях при помощи контрольной лампы или тестера.

Обязательно надо проверить износ щеток. Если величина износа более 40%, то они подлежат замене. Проверить также необходимо исправность диодов в диодном мосту. В конструкции генератора он устанавливается для выпрямление тока из переменного в постоянный. Если из строя выходит один из диодов схемы, то снижается величина подающего на АКБ тока, что способствует свечению индикатора на панели приборов ВАЗ 2107. Лучше всего поступить следующим образом — если установлено, что причина кроется в неисправности генератора, то можно купить новый агрегат, и установить на авто. После этого разбираться с неисправностями на старом устройстве.

Неисправность диодного моста и предохранителя

Чтобы удостовериться, что причиной неисправности является не предохранитель, его следует проверить. Он находится на ВАЗ 2107 под капотом возле реле. Он нумеруется обозначением F10.

Как видно, устранить поломки на семерке не составляет большого труда. Самое главное — это отыскать причину, вооружившись необходимыми инструментами и приборами. Для этого не понадобится посещать автосервис, и платить большие деньги за то, чтобы вам почистили окислившиеся клеммы АКБ.

Почему не горит лампочка зарядки аккумулятора Ваз 2106 – 2107

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, “таблетка”, “шоколадка”), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Читать еще: После замены регулятора напряжения горит лампочка аккумулятора

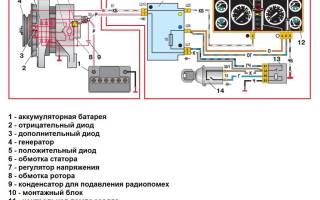

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Видео: Не горит лампа зарядки АКБ Ваз 2107 – поиск причины

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

Прикладываем щупы к предохранителю.
Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.
