Установка маслоотделителя картерных газов

Как сделать маслоуловитель своими руками?

Маслоуловитель – это не просто элемент тюнинга автомобиля, но и чрезвычайно важный компонент, позволяющий сохранить работоспособность двигателя в течение длительного промежутка времени. И, несмотря на то, что многие автовладельцы достаточно скептически относятся к подобному устройству, его полезность и эффективность заслуживает самых лестных слов. Давайте разберём, как сделать и установить маслоуловитель своими руками, не затрачивая при этом слишком много времени и средств.

Маслоуловитель и его актуальность

Для чего же используется подобное приспособление? Основная его функция – защита двигателя и предотвращение попадания масла, вылетающего на высоких оборотах из сапуна вентиляции картера, на узел карбюратора. Сей девайс будет полезен не только любителям быстрой езды, но и тем, кто эксплуатирует двигатель своего авто не первый год – в подобном случае эффективность работы поршневой системы оставляет желать лучшего.

Материалы и приспособления

Для качественного выполнения работы, нам потребуется следующий набор:

• Ремонтная муфта, аналогичная той, которая используется при проведении канализационных работ;
• Две заглушки для раструба;
• Два пластиковых патрубка – для входа и выхода;
• Металлическая губка.

Стоит отметить, что все вышеперечисленные элементы можно приобрести в любом хозяйственном или строительном магазине, при этом цена на них вполне демократична и по карману каждому. Что же, пришло самое время приступать к сборке.

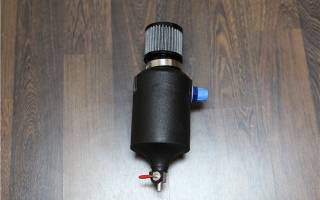

Технология сборки

Данный процесс особой сложностью не отличается. В первую очередь, необходимо установить заглушку на одну из сторон муфты. Получится некое подобие самого обычного стакана. Для большей надежности рекомендуется уплотнить заглушку посредством герметика – в дальнейшем снимать её никто не будет.

Укладываем на дно муфты металлическую губку, без полного заполнения цилиндра. В верхней заглушке высверливаем два отверстия – диаметр такой же, как и у приготовленных патрубков. Их края обрабатываем с помощью силиконовой смазки, после чего устанавливаем в отверстия, так, чтобы при взгляде с внутренней стороны один из них был примерно на 1 см короче второго. Тот патрубок, который длиннее, будет использоваться для впуска.

Верхнюю крышку уплотняем за счёт резиновой прокладки. Сборка устройства для улавливания газов завершена.

При желании можно окрасить полученный агрегат и дождавшись его полного высыхания переходить к монтажу.

Установка маслоуловителя

Установка имеет свои особенности и зависит от типа используемого в автомобиле двигателя. Так, если он работает по инжекторной технологии, устройство соединяют с впусковым патрубком, который расположен перед дроссельной заслонкой и крышкой блока цилиндров.

Если же на авто установлен карбюраторный двигатель, соединение маслоуловителя проводят непосредственно перед воздушным фильтром, который отвечает за регулирование картерных выбросов.

Всё, устройство готово к работе. Впрочем, стоит заметить, что одной установки мало и для качественной и продуктивной работы маслоуловителя следует проводить его периодический осмотр и обслуживание, примерно один раз в два месяца. Для этого элемент отключают от системы и вытаскивают со своего места. Далее его необходимо тщательно промыть, полностью очистив от скопившегося внутри масла и обработать растворителем, после чего установить обратно и подключить.

Утечка масла негативно влияет как на качество работы двигателя, так и на его ресурс. Использование маслоуловителя позволяет в определённой степени решить проблему, впрочем, здесь очень важную роль играет и качество самого масла. Не стоит экономить, выбирая дешёвые и непроверенные образцы, двигатель не любит, когда на нём экономят, помните об этом.

Подводя итоги

Ну что же, создание маслоуловителя своими руками окончено. Как вы могли убедиться сами, ничего сложного в этой процедуре нет и справиться с ней вполне по силам каждому. Благо, никаких особых знаний и специализированного оборудования здесь не требуется. При этом, несмотря на свою кажущуюся простоту, устройство прекрасно справляется со своими обязанностями, оберегая двигатель и продлевая его рабочий ресурс.

Удачного вам ремонта.

Установка маслоотделителя картерных газов

Поршневой двигатель внутреннего сгорания нуждается в отводе картерных газов, которые имеют в своем составе пары масла. Оно попадает в дроссельный узел и в камеру сгорания и забивает поверхность дроссельной заслонки, поршни, цилиндры, свечи зажигания. Чтобы загрязнения маслом не было, требуется маслоотделитель. Особенно актуальна проблема для подержанных авто с немалым пробегом.

Чтобы не подвергать свой автомобиль (турбину, воздуховод, кулер) риску засорения маслом, придется купить маслоотделитель. Недостаток покупного маслоотделителя в том, что его объем маловат, и большинство штатных маслоотделителей не разбираются и не ремонтируются. Практичнее сделать самодельный маслоотделитель.

Попытаемся разобраться, как сделать маслоуловитель в своем гараже.

Что такое маслоотделитель, его функция в автомобиле

Для начала выясним, что такое маслоотделитель.

Маслоотделитель – это устройство, которое отделяет масло в сжатом газе. Благодаря маслоуловителю пары масла не проникают в камеру сгорания мотора и уменьшают образование сажи.

Теперь рассмотрим, как работает маслоотделитель. Есть 2 способа отделения масла от газов:

· Лабиринтный способ отделения (успокоитель). При этом способе движение картерных газов замедляется. Благодаря этому большие капли масла остаются на стенках и стекают в картер мотора.

· Циклический способ отделения. Проходя через такой маслоотделитель, газы подвергаются вращательному движению. Центробежные силы заставляют капли масла осесть на стенках маслоуловителя, а потом они стекают в картер мотора. Чтобы не было турбулентности картерных газов, применяется выходной успокоитель лабиринтного типа. Здесь масло окончательно отделяется от газов.

Материалы и инструмент для создания маслоулавливателя

Маслоуловитель картерных газов можно сделать своими руками. В результате вы получите несколько выгод сразу: он обойдется вам гораздо дешевле покупного, маслоуловитель картерных газов будет многоразовым, и вы сможете его разбирать и чистить (в отличие от одноразового покупного), прибор можно сделать любого размера, который вам подходит.

Разберемся, что надлежит подготовить для конструирования маслоуловителя:

Емкость. Можно использовать канистру от тормозной жидкости, металлический бачок от гидроусителя на «Волгу», пластиковые канализационные трубы.

• Крепеж для фиксации маслоуловителя.
• Трубка (диаметр 14 мм). Ее можно сделать из ручки ручного насоса.

Если собрать необходимое и кое-что прикупить, то маслоуловитель обойдется вам примерно в 1000 рублей.

Как сделать маслоотделитель своими руками

Теперь ознакомьтесь с алгоритмом конструкторских работ по изготовлению маслоотделителя картерных газов своими руками:

· Разберите бачок от ГУРа. Фильтр и пружину можно выбросить. Все остальное (сетку) добавляем к подготовленным материалам.

· Вставьте трубку в пустой бачок.

· Распустите металлические мочалки (у них появится объем) и заполните ими свободное место вокруг трубки в бачке.

· Поставьте шплинт и наденьте на него шайбу.

· Закрутите крышку на бачке.

· Готовый бачок можно покрасить снаружи (его легче будет мыть).

· С дроссельной заслонки снимите патрубок и вычистите все, что внутри накопилось. Чистить можно очистителем для карбюраторов.

· Маслоотделитель закрепите на его месте под капотом.

· На выходной фитинг выведите родной шланг машины. Все готово.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Не буду тянуть вола за…жабры. Начну сразу с конкретики. Картерные газы идут по шлангу из клапанной крышки на вход турбины. В картерных газах есть масло и конденсат воды. И это все осаждается на клапанах, впуске, закоксовывает турбину и т.д…
Вопрос:зачем козе баян? То есть зачем нам на впуске масло и всяка бяка?
Правильно. Незачем. Но просто взять и вывести сапун под машину, как в Ваз2106 например, в турбомоторе нельзя. Значит нам просто надо очистить газы от гадости. Для этого и нужен маслоотделитель.
Теперь об инсталляции.
Был куплен маслоотделитель от Черри(о качестве его позже), фильтр топливный дизельный, шланг топливный жигулевский, хомутики на этот шланг. Хомутики на шланг ВКГ остались у меня от установки допнасоса системы охлаждения www.drive2.ru/l/4596213/ .
Возникает вопрос: зачем фильтр? Фильтр будет как индикатор. Залезаешь под капот, заодно одним глазом на фильтр. Если есть гадость, то можно прикинуть объем за определенный пробег. Обычно у знатоков выходило около 50 мл на 1000 км. Ну а затычка снизу из шланга и винта-открыл, слил, закрыл. )))

Сам патрубок, в который будем врезаться, виден на картинке. Он идет от выхода из головки на впуск.

Подробнее о маслоуловителях JTlab

Маслоуловитель (маслопомойка) — это устойство для конденсации паров масла из картерных газов двигателя. Предназначены маслоуловители для отсеивания (конденсации) паров масла и последующего их сбора или слива в масляную систему ДВС.
На большинстве обычных двигателей картерные газы подаются напрямую на впуск ДВС или впуск турбины для ТУРБО двигателей. В таком случае масло конденсируется во впускном коллекторе, каналах ГБЦ, холодной части турбины, пайпинге, интеркулере, датчиках и дроссельной заслонке. На тонкий слой масла с течением времени прилипает мелкодисперсная пыль и через несколько десятков тысяч километров все детали впускной системы покрываются слоем густой смеси масла и пыли. Такая схема имеет массу серьезных минусов — масло снижает эффективность интеркулера, приводит к загрязнению турбины, впуска, каналов ГБЦ, пайпинга, приводит к проблемам в работе дроссельной заслонки, регуляторов холостого хода, ухудшает показания датчиков, но главное — масло может провоцировать детонацию, что является катастрофой для ДВС.

На мощных тюнинговых АТМО и ТУРБО двигателях устанавливают маслоуловители (маслопомойки), которые отделяют масло от картерных газов, устраняя все недостатки системы. При такой схеме картерные газы с парами масла сначала попадают в сепаратор (маслопомойку), где за счет различных физических принципов и особенностей конструкции масло отделяется от потока газов. После разделения масло стекает обратно в картер двигателя, а “сухие” ядовитые картерные газы подаются на впуск и дожигаются в двигателе. Более того, на большинстве заводских двигателей используется система положительного давления в картере ДВС, это значит, что при движении поршня вниз, ему приходится преодолевать силу этого давления, такое положение дел увеличивает потери и снижает эффективность ДВС. Маслопомойки открытого и закрытого типов решают и эту проблему. Маслопомойка открытого типа — это сепаратор масла, картерные газы из которого удаляются напрямую в атмосферу, маслопомойка закрытого типа подает картерные газы обратно в двигатель для их сжигания ( экологически чистый тип ).

Обычно, маслопомойкой считается просто банка со штуцерами, пустая внутри, такой тип работает плохо и всего лишь собирает конденсат воды и масла, зимой маслопомойки такого типа использовать опасно.

Мы уже не один год ведем работу над собственной конструкцией маслопомоек. Наши ранние конструкции прекрасно работали круглый год на ТУРБО и АТМО двигателях, не требовали обслуживания и периодического слива конденсата, удаляли до 90% масла из картерных газов. Но как только мы стали собирать двигатели под высокий наддув 2+ бар , вопрос качества и производительности маслопомойки встал с новой силой.

Новая конструкция высокопроизводительной маслопомойки разрабатывалась с применением CAD технологий, включая моделирование процессов течения потока газов и конденсации масла / воды. Благодаря этому была разработана особая конструкция внутренней структуры маслопомойки, которая сохраняет в себе низкое сопротивление потоку газов и высокую эффективность сепарации, позволяя улавливать до 95-98% масла из картерных газов.

На фото ниже несколько картинок с визуализацией процессов сепарации масла внутри нашей маслопомойки.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Двигатель внутреннего сгорания работает по принципу сжигания топливно-воздушной смеси в цилиндрах. После сжигания топливного заряда отработавшие газы и другие продукты сгорания смеси воздуха и топлива в большей части выводятся через выпускную систему наружу, то есть выбрасываются в атмосферу.

Однако с учетом того, что в камере сгорания создается высокое давление, часть газов, остатки несгоревшего топлива и другие продукты прорываются через поршневые кольца и попадают в картер ДВС. Картер представляет из себя закрытую полость, в которой находится коленвал и другие детали силового агрегата.

Чтобы уменьшить количество газов и снизить давление, в конструкции современных ДВС используется система вентиляции картерных газов PCV (Positive Crankcase Ventilation). В этой статье мы поговорим об эволюции и устройстве данной системы, а также затронем вопрос распространенных неисправностей.

Устройство и конструктивные особенности системы вентиляции картера

Итак, система вентиляции картера позволяет удалить избыток картерных газов, повышает срок службы моторного масла, снижает выброс токсичных веществ в атмосферу, уменьшает давление в картере силового агрегата. Системы могут быть:

Сразу отметим, на разных типах ДВС конструкция данной системы может отличаться, при этом основные функциональные элементы на современных моторах представляют собой:

• воздушные патрубки, по которым циркулируют газы;
• клапан вентиляции картера, который регулирует давление картерных газов при их подаче во впускной коллектор;
• маслоотделитель для предотвращения попадания масляных паров в камеру сгорания для уменьшения сажеобразования;

Другими словами, сегодня активно используется закрытый тип. Общий принцип работы такой системы вентиляции картера основан на разрежении, которое создается во впускном коллекторе. Благодаря разрежению газы выводятся из картера. Далее указанные газы проходят через маслоотделитель, который отделяет газы от масла. После очистки газы идут по воздушным патрубкам, после чего попадают во впуск. Из впускного коллектора картерные газы, перемешанные с воздухом, подаются в камеру сгорания и дожигаются.

Добавим, что в устаревшей открытой системе (эжекционного типа) избыток картерных газов попросту выбрасывается в атмосферу. Способ очень простой и дешевый, однако отмечается усиленное загрязнение окружающей среды. Также эффективность работы такого решения не самая высокая, так как при низких оборотах и в режиме ХХ подобная вентиляция не работает.

Еще такая система не выполняет своих функций на высоких оборотах. Параллельно существует риск того, что в картер будет засасываться недостаточно очищенный наружный воздух после остывания ДВС. Дополнительно следует выделить, что при наличии открытой системы на моторе возможно увеличение расхода масла, также смазка может выбрасываться вместе с газами наружу, в результате поверхности двигателя загрязняются масляными пятнами.

Двигатель с такой системой работает стабильно, лучше держит обороты зимой, так как холодный наружный воздух во впуске подогревается картерными газами, снижается риск детонации. Однако при всех плюсах и эта схема устройства не лишена ряда недостатков.

В результате попадания картерных газов во впуск происходит усиленное загрязнение воздуховодов и элементов во впускной системе двигателя. Также специалисты отмечают, что принудительная система отсоса отработанных газов может являться причиной быстрого окисления моторного масла из-за сильного разрежения на высоких оборотах.

Также принудительная вентиляция может дополнительно реализовываться разными путями. При этом основным принципом остается то, что газы должны «вытягиваться» из картера, а также происходит их смешивание в результате подачи в картер наружного воздуха. После этого через специальный клапан смесь подается в цилиндры мотора.

На карбюраторных моторах, агрегатах с моновпрыском и инжекторных двигателях можно встретить различные типы реализации подвода картерных газов. Ранее достаточно часто встречалась конструкция, когда система имела два канала. Один был выведен перед дроссельной заслонкой, а второй канал с жиклером выводился за дросселем.

В режиме холостого хода газы подавались по каналу с жиклером за заслонкой. Однако после начала открытия заслонки и роста оборотов коленвала разряжение в области за заслонкой становилось меньше. При этом объем газов, которые прорывались в картер, становился больше. Канал с жиклером переставал выполнять свою функцию, но подключался вывод газов по каналу перед дросселем. Дальнейшее развитие системы вентиляции привело к появлению клапанных решений для регулирования подачи газов.

Если просто, клапан стоит в трубопроводе, через который подводятся газы из картера. Клапаны также делятся на золотниковые и мембранные. Добавим, что мембранные клапаны лучше дозируют количество газов, однако сама мембрана чаще выходит из строя.

Для чего нужен маслоотделитель в двигателе

Как уже было сказано выше, маслоотделитель (маслоуловитель) является элементом системы вентиляции картера. Главной задачей маслоотделителя становится не допустить попадания частичек масла в камеру сгорания.

По способу отделения масла от картерных газов можно выделить лабиринтный и циклический маслоуловитель. Отметим, что на современных моторах используется маслоотделитель комбинированного типа.

Центробежный маслоотделитель более тщательно отделяет смазку от газов. При прохождении через устройство газы фактически «раскручиваются», то есть на них воздействует центробежная сила. Под ее воздействием масло оседает на стенках и стекает в картер ДВС.

Чтобы избежать турбулентности газов, в комбинированном типе устройств за центробежным маслоотделителем на выходе устанавливается лабиринтный успокоитель. В успокоителе завершается процесс отделения частиц смазки от газов из картера.

Клапан системы вентиляции картера

Указанный клапан служит для того, чтобы отрегулировать давление газов, которые подаются во впуск. Если разрежение не сильно большое, тогда клапан находится в открытом положении.

В случае, когда разрежение во впускном канале значительное, происходит закрытие данного клапана. Еще отметим, что в турбомотрах вентиляция картера реализована посредством дроссельного регулирования.

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Что касается причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4 стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

Подведем итоги

Отметим, что в мануалах не всегда содержится какое-либо указание или предписание для отдельного обслуживания системы вентиляции картера двигателя. Однако на практике обслуживание должно проводиться, причем регулярно.

Такой подход позволит избежать критического засорения, в результате которого картерные газы попросту выдавят щуп и погонят масло из двигателя. Также чистота системы будет способствовать нормальному процессу смесеобразования, что отразится на приемистости агрегата, расходе горючего и смазки.

Напоследок отметим, что система вентиляции давно уже перестала являться решением только для снижения давления в картере. Сегодня данная схема является одним из эффективных инструментов для повышения общей экологичности двигателя наравне с системой EGR и установкой катализатора в выпуске. По этой причине современные производители автомобилей продолжают активно использовать и совершенствовать данное решение.
