Радиатор печки приора с кондиционером panasonic

Лайфхак: моторедуктор и другие комплектующие печки автомобиля Приора

Если на автомобиле Лада Приора лобовое стекло запотело и выглядит так как будто его заляпали жирными руками после поедания пиражков — водитель насторожись твоя печка течет! Поддержание нормальной температуры в салоне в разные времена года необходимо для того, чтобы чувствовать себя комфортно за рулем. Зимой от замерзания спасает печка на Приоре, которая выдает нужное человеку тепло. Но за ней нужно следить и готовить ее к зиме еще летом, потому что остаться без подогрева зимой – не самое большое удовольствие. Больные места системы, которые ломаются чаще других это моторедуктор и заслонка печки. Приора теплая машина — родная ДААЗ очень хорошо, греет, зимой теплая, потому что ее радиатор имеет правильное строение внутри жидкость циркулирует. Стоит поставить китайский Лузар, будете замерзать при -20 — проверено лично. Ставил я этот лузар, потом снял. Радиатор печки бывает для машин с кондиционером и без кондиционера. Устройство узла немножко различается.

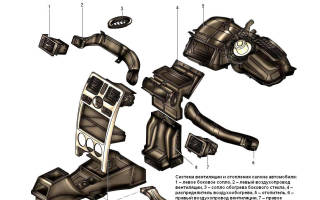

Блок печки автомобиля Приора обозначен ниже на рисунке. Как видим помимо блока вессь узел состоит из множества запчастей. На Приоре печка имеет обычное устройство – выделив время для диагностики, нужно полностью проверить всю систему, чтобы сделать «инвестицию» в будущее – зимой для ремонта нужно будет искать отапливаемый гараж. Если в Приоре дует холодным воздух, или слабо греет, это признаки того, что внутри что-то не так, и в этой неисправности предстоит разобраться.

Принцип работы печки – из чего она состоит на Приоре, артикулы

Для ВАЗ-2170 рестайлинг ставились отопители двух типов – с контроллером управления Panasonic или с контроллером управления НСС. Последний тип содержит следующие детали:

моторедуктор заслонки рецеркуляции воздуха (21700-8127300-10);
вентилятор печки автомобиля Приора (мотор) (21700-8118020-10);
фильтр воздушный (21700-8122090-00);
регулятор частоты вращения мотора (2170-38127025-10);
моторедуктор заслонки отопительной системы (21700-8127200-10);
радиатор отопителя (21700-8101060-10);
шланг отводящий (21700-8101208-00);
патрубок отводящий (21700-8101200-10).

Что касается второго варианта от Панасоника, устройство вокруг радиатора нагревательной системы на Приору немного отличается:

клапан рециркуляции (21700-811908-00);
вентилятор (моторчик печки) (21700-8118020-10; 21700-8118020-00);
вакуумные шланги с обратным клапаном (21700-8119100-00);
электромагнитный клапан (21700-8119130-00);
воздушный фильтр (21700-8122020-00);
подводящий патрубок (21700-8101200-00);
моторедуктор заслонки (21700-8127200-00);
датчик температуры радиатора (21700-8101250-00);
радиатор (21700-8101060-00);
отводящий шланг (21700-810120800).

На дорестайлинговой машине много деталей с «десятки» — даже моторедукторы отличаются. Многое было унаследовано от ВАЗ-2110, и первые машины до рестайлинга, почти полностью комплектовались ее отопителем. Печка для ВАЗ-2170 Приора дорестайлинг в сборе получила каталожный номер 2111-8101012-10, более обновленный вариант – 2170-81010-12. Цена от 5500 рублей.

Устройство следующее:

моторедуктор воздушного потока (2170-81271-00);
датчик температуры воздуха (внутри машины) (11186-81280-50);
блок управления (переключатели, которые встроены в центральную консоль для установки режимов работы) (21703-81880-20);
резистор для установки скорости мотора (2123-81180-22);
моторчик(мотор) печки (2111-81180-20);
моторедуктор заслонки (2110-81272-00);
воздушный фильтр (2110-81220-20);
радиатор (2110-81010-60).

Радиатор отопления машины Приора, может работать в двух режимах: автоматическом и ручном.

Ручной режим выполняется, когда человек самостоятельно на блоке управления выстраивает нужную ему температуру в салоне.
Автоматический режим работает практически постоянно – сверяется необходимая и фактическая температура воздуха и контроллер управления выдает команду изменения угла заслонки, подачи горячего или холодного воздуха для приведения температуры к выставленному уровню.

Когда водитель выстраивает настройки на блоке управления, резистор пересылает сигнал с нужными данными на моторчик. Вентилятор может выдать максимальную мощность, хотя при этом резистор не будет задействован на максимум. Тот же процесс с направлением воздуха – его выставляет водитель, а моторедуктор устанавливает нужное положение заслонки.

По своему принципу отопительное устройство «лежит рядом» с системой охлаждения двигателя. Когда водитель включает ее, открывается кран отопителя, и по патрубкам движется горячая охлаждающая жидкость, которая проходит через радиатор печки автомобиля Приора и возвращается обратно. Таким образом, увеличивается расстояние, по которому циркулирует охлаждающая жидкость.

Поэтому включение отопления – один из способов охлаждения мотора. В салоне действительно станет жарко, потому что туда будет направлено все тепло, а двигатель это тепло будет отдавать все сильнее, температура охлаждающей жидкости снизится.

Неисправности

Отопительной системе для нормальной работы нужны: герметичность, целостность деталей и нормальный тосол. Первым делом следует проверить реле и предохранитель – все-таки этот агрегат внутри содержит электроприборы. Если электросеть агрегата не контактирует с ЭБУ, крутить регуляторы на блоке управления отопителем бессмысленно.

Предохранитель печки на Приоре имеет номер F9. Для того чтобы подобраться к нему, нужно снять пластмассовую заглушку над левым коленом водителя (под переключателем света фар), открутив три болта по ее периметру.

После того как предохранитель будет осмотрен, а недостатков выявлено не будет, можно приступить к дальнейшей диагностике.

Пожалуй, самой обидной вещью в любой машине является ситуация, когда даже при самой жаркой летней температуре отопитель не выключается. Это происходит потому, что заслонка не закрывает поток воздуха. Заслонка печки на Приоре управляется моторедуктором, который по истечении своего срока работы останавливается – его придется поменять.

Во время поездки на ВАЗ-2170 стоит тщательно присмотреться и прислушаться к тому, что Вы видите и чувствуете. Если из щелей должен идти жар, а его нет, значит, что-то не так с герметичностью или моторедуктором заслонки. Например, если стекло стало жирным, как будто заляпали руками, значит, это потек радиатор отопителя. Впрочем, это не единственные признаки поломки отопителя.

Читать еще: Регулятор оборотов вентилятора радиатора

Приора: печка дует холодным воздухом, не греет – причины

Когда из отопительной системы поступает холодный воздух, который превращается в кондиционер, рассматриваются следующие возможные неисправности:

Шланги отопителя не подводят охлаждающую жидкость, или же сам радиатор недостаточно производительный, не забирает с них тепло.
Воздушный фильтр загрязнен. Если новой детали рядом нет, попробуйте снять фильтр, а затем запустить отопительную систему поработать без него.
Застопорился моторедуктор заслонки.
Блок управления (переключатели) сломался.
Сломался датчик температуры в салоне (он стоит под крышей).

Заслонка не двигается, а режимы: лицо, ноги, стекло не работают

К причинам, по которым можно отнести данную неполадку, относят:

Неисправный моторедуктор распределения воздуха.
Неработающий контроллер управления (КУ).

Печка дует горячим воздухом в выключенном состоянии

Наиболее вероятной причиной такого поведения отопителя является вышедший из строя моторедуктор заслонки.

Шумит – что смотреть

Когда слышен непонятный шум, необходимо проверить подшипник моторчика отопителя. Шум вызывает не столько подшипник, сколько мелким мусором, который попал под лопасть моторчика.

Не дует печка и даже не включается

Есть всего две причины, по которым из системы отопления автомобиля Lada Priora не выходит воздух. Когда не работает отопление салона, нужно проверить предохранитель F9 и переключатели на центральной консоли – возможно, они просто сломались.

Управление печкой на Лада Приора

Для того чтобы правильно настроить температуру, понадобятся всего три регулятора. Первый тумблер дает настроить направление потока воздуха, второй – диапазон температуры, третий – скорость воздушного потока.

Замена: как снять (поменять) печку на Приоре с кондиционером и без

Замена печки полностью делается редко, в основном меняются комплектующие. Нередко основной причиной разбора отопителя на автомашине Приора является замена радиатора печки. Когда она перестает быть герметичной и уже работает не так производительно, приходится приступать к ремонту. Для того чтобы снять печку на автомобиле Приора без кондиционера, понадобится набор ключей (накидных и торцовых), крестообразная отвертка.
По мере разбора системы стоит осмотреть все детали и заменить износившиеся. Работу выполнить по инструкции:

Уберите «минус» с аккумулятора.
Демонтируйте нижние уплотнители лобового стекла, шумоизоляцию мотора.
Ослабьте хомуты, которые держат прилегающие к радиатору отопителя патрубки, а затем отсоедините их. Предварительно под патрубки поставьте тазик, чтобы слить охлаждающую жидкость. После того как жидкость выльется, закройте патрубки ветошью.
Приступите к проводам. Отщелкните фикстор и отсоедините провода моторчика. Затем обесточьте добавочный резистор.
Провода, которые идут к моторедуктору привода заслонки, закреплены хомутом. Его нужно перекусить, а затем отсоединить провод.
Далее приступаем к демонтажу самого отпителя. Возьмите торцовый ключ «десятку», выверните им три винта, еще один винт выверните ключом «8».
Далее отведите в сторону жгут проводов от отопителя (крепится на небольшом кронштейне).
Теперь со стороны салона под приборной панелью отверните трти гайки крепления педали тормоза ключом «13», а затем отведите ее в сторону.
Потяните блок к себе.
Поставьте новый отопитель вместо старого, если нужно.
Когда Вас беспокоит то, что отопление дует неправильно – не в нужном режиме – придется вновь проверять все во время демонтажа.
Для того чтобы снять отопитель на машине с кондиционером, выполните следующие действия:
Также снимите минусовую клемму, затем нижний уплотнитель ветрового стекла, шумоизоляцию мотора.
Выкрутите саморезы, закрывающие радиатор отопителя.
Также аккуратно снимите патрубки: охлаждающую жидкость нужно слить в приготовленный тазик.
Медленно и плавно тяните радиатор вверх, пока он не выйдет из креплений.
Установку нового радиатора проведите в обратной последовательности.

На Lada Priora стоят кондиционеры Panasonic или Halla. Они отличаются только креплением, поэтому при замене радиатора отопителя трудностей не возникнет.

Радиатор отопителя Приоры с кондиционером

Новая «приора» относится к автомобилям с повышенной комфортностью. В комплектации «люкс» обязательно наличествует кондиционер. Много раз уже появлялось описание отопителя «Приоры», но дело в том, что наличие в машине системы кондиционирования предъявляет особые требования к печке, и поэтому отопитель «Приоры» оборудованной кондиционером сильно отличается от стандартного. Об этих отличиях и особенностях замены расскажет данная статья.

Основные отличия печки с кондиционером от стандартной

Главной особенностью этого устройства является наличие в воздуховоде отопителя, радиатора испарителя кондиционера, который охлаждает проходящий через него воздух.

Принцип работы кондиционера

На всех автомобилях, оборудованных этими устройствами, примерно одинаковый набор узлов. В него входят следующие элементы:

Блок управления.
Реле и предохранители.
Радиатор кондиционера с вентилятором.
Компрессор с электромуфтой.
Испаритель.
Алюминиевые трубки для соединения.
Датчики и провода.

Основной особенностью этого газа является его способность понижать температуру при сильном сжатии. То есть чем сильнее давление в системе, тем ниже температура при испарении. Такая вот интересная это вещь. В общем, компрессор при включении нагнетает давление в испаритель, находящийся в корпусе отопителя на пути всасываемого мотором воздуха. По обратной трубке нагревшийся газ идёт в радиатор, расположенный перед основным теплообменником системы охлаждения. И оттуда под давлением опять в испаритель. Включается кондиционер с панели управления блока, кнопкой, вмонтированной в рукоять режимов отопителя.

Читать еще: Течь радиатора печки шевроле нива

Отличия

Именно присутствие испарителя и диктует требование к расположению узлов печки. Именно поэтому электромотор отопителя «Приоры» расположен не вертикально, как на стандартной печке, а горизонтально. И салонный фильтр «Приоры» вместо горизонтального положения занимает вертикальное. Об этом имеется отдельная статья по замене салонного фильтра «Приоры».

Радиатор печки с кондиционером

Его тоже расположили несколько иначе. Отличие в том, что он выходит не в сторону вакуумного усилителя тормозов, как на простой «Приоре» а вперёд. То есть в направлении двигателя автомобиля. Всё это делается для того, чтобы не пришлось демонтировать всю печку для замены узла.

Вентилятор отопителя

Двигатель на таких печках, как уже говорилось расположен вертикально. Одна деталь. Если установлен кондиционер «Панасоник», то его злектромотор расположен в правой части печки (по ходу автомобиля). А вот на системе «Халло», в левой. Рядом с радиатором. Двигатель кондиционера «Хало» немного меньше чем мотор «Панасоник».

Испаритель кондиционера

Ну и, конечно, радиатор испарителя. Он установлен в правой половине отопителя, прямо на входном отверстии для воздуха. Именно его наличие и требует особой осторожности при ремонте и замене любой детали системы климат-контроля.

Диагностика климат-контроля комплектации «люкс»

Как и все электронные блоки управления (ЭБУ), компьютер отопителя с кондиционером диагностируется либо портативным сканером, либо полноценным мотор-тестером. Нужно учитывать, что эта система управляется через отдельный ЭБУ, который называется — блок комфорта.

Так же как и стандартная диагностика, сканирование системы климат-контроля подключается через диагностический разъём OBD-2 под перчаточным ящиком (бардачком). В общем, эти проверки проводятся аналогично диагностике системы автоматического обогрева. С особенностями кондиционера. То есть проверка исполнительных механизмов и датчиков этого устройства.

Замена

Как и в случае с обычным отопителем, признаком неисправности требующей замены радиатора печки «Приоры» с кондиционером является запотевание лобового стекла и резкий запах тосола (антифриза) в салоне. Это явный признак того, что радиатор пора заменить.

Замена радиатора

Как и на обычной «Приоре» всё начинается со снятия «жабо» и стенок между печкой и моторным отсеком. Это уже описанная процедура.

Следом идёт аналогичный слив охлаждающей жидкости. А вот далее всё немного проще. Нет необходимости для замены радиатора демонтировать весь отопитель. Достаточно ослабить хомуты крепящие патрубки к радиатору. Снять шланги и выкрутить 3 крепёжных самореза. И всё, радиатор печки «Приоры» можно свободно менять. Он легко выходит вперёд. Наклеить поролоновый уплотнитель и вставить новый на место. Закрепить всю конструкцию и установить в обратном порядке защиту.

Не работает вентилятор

Но иногда происходит другая неприятность с печкой «Приоры». Водитель поворачивает рукоятку включения печки, а в ответ тишина. Электромотор не работает. В чём причина. Их может быть несколько:

Сгорел мотор вентилятора.
Вышел из строя блок управления отопителем.
Перегорел резистор скоростей вращения вентилятора.
Обрыв электропроводки.

Легче всего определяется поломка резистора. В этом случае включается только максимальная скорость, а на остальные положения рукоятки, печка не реагирует.

Проверка блока управления проверяется либо компьютерной диагностикой, либо банальной заменой. Других вариантов нет.

Определить состояние электромотора позволит проверка помощью контрольной лампы. Достаточно снять верхнее жабо и получить доступ к разъёму мотора. Отсоединить этот разъём и вставить вместо фишки, идущей к вентилятору контрольную лампу. При включении рукоятью печки лампочка должна загореться, если исправны блок и проводка. В случае отсутствия сигнала начинать проверять, последовательно, провода. Если же лампа загорелась, заменить электромотор.

Замена мотора

Хотя электромоторы вентилятора «Халло» и «Панасоник» отличаются размерами и точкой установки, их объединяет одно обстоятельство. Их расположение в вертикальном положении. Это позволяет демонтировать их без снятия отопителя целиком. Как и на стандартном отопителе двигатель вентилятора печки на «Приоре» с кондиционером крепится 3 шурупами.

Итак, замена. Как и в случае с радиаторомв первую очередь нужно открыть доступ к печке. То есть снять жабо и защиту. Потом отсоединить разъём электропроводки. Теперь просто вывернуть 3 крепёжных самореза и извлечь вентилятор с мотором. Всё, можно устанавливать на его место новый агрегат. Но это только для отопителя «Халло». С компрессором «Панасоник» всё несколько сложнее. Дело в том, что от моторного отсека его отделяет ещё и пластмассовый кожух. По заводской документации положено снимать весь отопитель для замены электромотора. А это слив и заправка фреона. Но наши умельцы нашли выход.

Разрезать защиту в самом узком месте примерно посредине отсека и выкрутив 2 крепежа снять её. После этого доступ к заменяемой детали открыт. Иногда, впрочем, в большинстве случаев, вытащить мотор мешает опора двигателя. Не стоит паниковать. Эта проблема решается разборкой мотора на месте. То есть разъединить на 2 половины и вытащить их по отдельности. Потом тем же способом вставить новый.

Но всё-таки на всякий случай до замены, лучше заранее проконсультироваться со специалистами автосервиса на предмет возможной дозаправки кондиционера фреоном, в случае повреждения. Это на замену моторчика. А вот с радиатором таких проблем, как правило, не бывает.

Видео на тему замены радиатора печки «Приоры» с кондиционером:

Радиаторы печки приора во Владимире

Электровентилятор отопителя Приора/Калина Panasonic LUZ.

Радиатор печки, NRF, 54270

Радиатор отопителя LADA 2170-72 PRIORA +а/с Halla LUZAR.

Читать еще: Радиатор отопителя лузар отзывы

Радиатор отоп. алюм. для а/м ВАЗ 2170-72 Приора А/С Hal.

Комплект патрубков отопителя Приора LUZAR

Радиатор Ваз 2170-72 Приора А/с Panasonic Алюминиевый V.

Радиатор печки, AVA, CN6055

Радиатор Отопителя, Печки Ваз 2170-2172 Ac Halla Алюмин.

Радиатор печки, AVA, AI6156

Радиатор отопителя, печки ваз 2170-2172 ac halla алюмин.

Радиатор печь Г-3302 2-х рядный н/о 18 мм [LRh 0306] (L.

Радиатор охлаждения Приора LUZAR

Радиатор отопителя, печки ваз 2108-09 алюминиевый дааз.

Радиатор охл. алюм. для а/м ВАЗ 2170-72 Приора (LRc 012.

Радиатор охлаждения ВАЗ 2170 Приора с конд. Halla алюм.

Пекар радиатор охлаждения ВАЗ 2170 Приора с кондиционер.

Мотор отопителя ВАЗ 2101-07

Радиатор отопителя, печки ваз 2111 алюминиевый дааз LAD.

Luzar Lrc01270b Радиатор алюминиевый 2170 Приора(с конд.

Вентилятор отопителя ваз 2170-72 приора а/с halla PATRO.

Радиаторы печки Радиатор печки “AKL” для Лада.

Радиатор отопителя Калина/Приора Panasonic LUZAR

Радиатор охлаждения Приора Panasonic LUZAR

Радиатор печки, DENSO, DRR09070

Радиатор охлаждения 2108 унив. [LRc 01080] (Luzar)

Вентилятор радиатора ваз 2170-72 приора panasonic PATRO.

Радиатор печки, NRF, 50602

Радиатор печь 2105 [LRh 0106] (Luzar)

Радиаторы печки Радиатор печки “AKL” для ВАЗ.

Радиатор секционный биметаллический ROMMER Optima Bm 50.

Радиатор отопителя алюминиевый 2108-099 2108-8101060

LUZAR патрубок радиатора отопителя печки ваз 21214 нива.

Радиатор секционный биметаллический Rifar Base 500 x6

Радиатор Ваз 2170-72 Приора А/с Halla Алюминиевый Vk Te.

Замена радиатора печки на Приоре с кондиционером и без него

С наступлением холодов интерес водителя к работе отопителя резко возрастает. Автомобилист проверяет печку на наличие различных неисправностей. В некоторых случаях обнаруживается поломка радиатора.Как производится замена радиатора печки Приора? Как правило, этот компонент ремонту не подлежит, его необходимо менять. Открыв руководство по демонтажу, водитель может обнаружить, что в его Приоре детали расположены не так, как в инструкции. Все дело в кондиционере. Процесс снятия радиатора отопителя в старых версиях Приоры без этой опции отличается от демонтажа в новых автомобилях, где кондиционер уже присутствует. Мы разберем оба варианта.

Современные Приоры комплектуются кондиционерами Halla или Panasonic. В работе двух моделей есть различия, но место их установки не отличается, в зависимости от фирмы кондиционера, поэтому процесс проходит одинаково. В качестве примера будет рассмотрена Приора с кондиционером Halla.

Признаки неисправности

Модель Лада 2170 получила печку жидкостной конструкции, которая соединена с системой охлаждения мотора. Радиатор является устройством теплообмена, за счет этого компонента нагревается воздух, поступающий в салон Приоры. Через радиатор постоянно циркулирует охлаждающая жидкость, эта деталь отопителя подвержена износу.

Проверить радиатор стоит в следующих случаях:

Печка перестала нормально греть.
Падает уровень охлаждающей жидкости.

Разобрав часть системы отопителя, вы увидите ржавый и, скорее всего, протекающий радиатор. Также подтеки могут быть в шлангах, патрубках и местах соединения этих элементов. Проверять теплообменник печки стоит только после того, как вы убедились, что в работе моторедуктора и заслонки дефектов нет.

Замена радиатора печки Приора

Для работы понадобится стандартный набор инструментов, куда входят торцевые ключи 10 и 13, бокорезы, крестовая отвертка, а также ключ на 8. В обоих случаях вам придется отсоединять шланги системы отопления, из них будут выливаться остатки охлаждающей жидкости, поэтому сразу подставьте емкости под патрубки отопителя. Потом жидкость можно будет вернуть в систему.

С кондиционером

В первую очередь нам нужно снять резиновый уплотнитель ветровой накладки, чтобы получить доступ к деталям;

Как видите, демонтаж радиатора в Приоре с кондиционером не требует слива антифриза. Охлаждающая жидкость выйдет только из расширительного бачка и самого теплообменника. Снятие радиатора в ВАЗ 2170 с кондиционером Panasonic проходит по такой же схеме, отличаться могут только несколько креплений. Теперь вы можете поменять изношенный отопитель на новый!

Без кондиционера

Начинается работа с отключения минусовой клеммы аккумуляторной батареи. Снимаем накладку ветрового стекла вместе с рычагами стеклоочистителя, так как эти элементы будут мешать работе;
Следующий шаг – это снятие трубок подачи охлаждающей жидкости на форсунки двигателя;
Накладку ветрового стекла держат семь винтов. Выкрутите ее, чтобы полностью снять элемент;
Теперь переходим к уплотнителю капота, в его центре вы найдете стягивающий винт – откручиваем его;
Шумоизоляция двигателя закрывает проход к системе отопителя – подденьте заглушки плоской отверткой и выверните заглушки;
Выкручиваем винты и демонтируем шумоизоляцию. Снимаем обе накладки;

Промойте теплообменник и осмотрите его на наличие повреждений. Если на пластиковых элементах обнаружатся трещины, то отремонтировать деталь вы уже не сможете – здесь поможет только замена радиатора печки на Приоре, которая выполняется в обратной последовательности.

Видеоинструкция по замене потекшей печки:
