Комплексная доработка печки/отопителя Нивы 4х4 (ВАЗ 2121, 2131)

Задавшись целью увеличить эффективность отопителя моей машины, я перечитал имеющиеся способы на форумах, и понял, что эти способы имеют некоторые недостатки, которые меня не устроили. Так, например, установка вентилятора от ВАЗ 2108 позволяет увеличить поток воздуха через отопитель и сопла обдува, но этот воздух берется с улицы, он ледяной, и поэтому салон начинает прогреваться только после полного прогрева двигателя. К тому же этот способ требует значительных переделок в конструкцию отопителя, а также затрат на покупку вентилятора. Далее расскажу про то, как доработать печку на Ниве своими руками без вложений и за короткое время.

Доработка №1. Делаем забор воздуха из салона

Главный недостаток отопителя Нивы состоит в том, что весь воздух в радиатор отопителя поступает с улицы, а при закрытом лючке воздухозаборника циркуляция воздуха и подогрев полностью прекращается. Для устранения этого недостатка я разобрал отопитель (пришлось слить часть тосола и отсоединить патрубки радиатора отопителя), и в боковой стенке корпуса отопителя, противоположной той стенке, куда выходят трубки радиатора, проделал отверстие в форме прямоугольной трапеции. Сделал с таким расчётом, чтобы до границ плоскости, в которой я проделывал отверстие, оставалось 1,5-2 мм стенки корпуса, и со стороны ребра жесткости 6-8 мм для крепления лепесткового клапана. Отверстие я проделал с помощью дрели-разметил, насверлил по контуру отверстий малого диаметра, затем соединил отверстия с помощью ножа, затем обработал напильником края получившегося отверстия, придав ему окончательную форму. Площадь получившегося отверстия составила примерно 25 квадратных сантиметров. Вот через это отверстие при закрытом лючке воздухозаборника отопителя и происходит забор воздуха из салона .

Поскольку салон является замкнутым пространством, циркуляция воздуха происходит по замкнутому кругу, и прогревающийся воздух салона, проходя через радиатор отопителя, на выходе становиться всё более горячим. Несмотря на небольшие размеры отверстия, благодаря отсутствию подвода ледяного воздуха с улицы, время прогрева салона до комфортной температуры и таяния обледеневших стёкол сокращается в 4-5 раз , и достигнуть комфортной температуры возможно даже в сильный мороз.

Для предотвращения доступа холодного воздуха в салон через отверстие при открытом лючке воздухозаборника и выключенном вентиляторе отопителя, на отверстие с внутренней стороны корпуса отопителя установлен лепестковый клапан , который не препятствует забору воздуха из салона. Лепестковый клапан представляет собой вырезанную из автомобильной камеры (лучше от грузовика) резинку толщиной 1,5-3 мм в форме отверстия, но немного больше, и закреплённую на болтик с таким расчётом, чтобы она могла свободно отгибаться внутрь корпуса отопителя, открывая доступ воздуха из салона, и плотно прилегать к стенке корпуса отопителя, перекрывая отверстие для прохода холодного воздуха в салон, мимо радиатора отопителя.

Доработка №2. Увеличиваем производительность вентилятора

Также я несколько повысил эффективность работы штатного вентилятора отопителя. Дело в том, что зазор между лопастями вентилятора и диффузором составляет около 3 мм, да и ширина диффузора не более 15 мм, тогда как ширина лопастей вентилятора более 30 мм. Поэтому некоторая часть воздуха просачивается между лопастями и диффузором обратно, не позволяя создать большую разницу давления между областью всасывания и областью нагнетания.

Для устранения этих недостатков я снизил зазор между лопастями диффузора и удлинил диффузор . Эти проблемы я решил вырезав из старого пластикового подкрылка толщиной 1 мм полоску шириной 30 мм и длиной-равной длине окружности диффузора. Согнутое встык кольцо из этой полоски я плотно вставил в диффузор и «пришил» к диффузору тонкой проволокой через просверленные отверстия, так, чтобы лопасти вентилятора не цеплялись за полоску или проволоку. Против окон обдува ширина полоски подрезается до 20-25 мм.

По моим прикидкам, эффективность работы вентилятора возрастает на 10-15% , поэтому можно и не заморачиваться этой проблемой.

Доработка №3. Установка решетки на воздухозаборник

При разборке отопителя в кожухе воздухозаборника и в сотах решётки радиатора отопителя обнаружилось большое количество листьев деревьев и останков насекомых, что также снижало эффективность работы отопителя. Поэтому, очистив и промыв радиатор отопителя я принял меры предотвращения засорения радиатора.

Для этого я согнул из проволоки каркас по размеру входного отверстия воздухозаборника, обтянул его капроновой сеткой с ячейкой 1х1 мм, и установил его в нижней части резинового уплотнителя входа воздухозаборника. Он там отлично зафиксировался в складке, гармошки, без дополнительного крепления.

Все работы по доработке отопителя заняли у меня около 4-х часов времени и не стоили ни копейки дополнительных затрат. К сожалению, во время работы я не догадался сделать фото, но по прилагаемому рисунку и картинке всё должно быть понятно. Результатом доволен, теперь печка греет лучше.

Читайте также другие популярные доработки Нивы: как защитить моторный отсек от грязи и образования ржавчины, установка газового упора капота.

Ключевые слова: печка 4х4 | воздуховоды 4х4

Трехрядный радиатор печки на ниву

Вчера инсталлировал радиатор отопителя Шнивы в ещё одну Ниву, вентилятор 2108 на ней уже был установлен ранее. Для установки радиатора ШНивы нужно установить взамен штатного вентилятор отопителя 2108, разные способы его установки есть в FAQ. Проехались по городу, за бортом –35°С, в машине жара. Думаю, и в –40°С будет тепло.

Сделал несколько фото.

Для установки термостата Шнивы требуются:

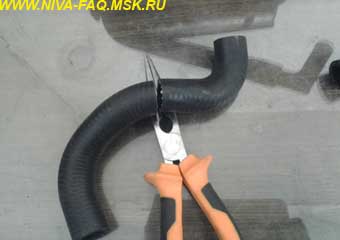

Нижний патрубок радиатора Шнивы, он подрезается на 15–20 мм с каждой стороны.
Верхний патрубок радиатора 2105, из его большего колена делается патрубок от помпы к термостату, а из прямого участка делается шланг от головки к термостату длиной 70–80 мм, в него вставляется резиновая втулка стабилизатора от «Волги» в качестве дроссельной шайбы.
Хомуты 25–40 — 5 шт., 30–45 — 1 шт., 12–16 — 1 шт., 16–25 — 16 шт.
Трубка, идущая от помпы вдоль блока цилиндров, снимается, от неё отпиливается фланец, под фланец ставится глухая прокладка, вырезанная из стенки патрубка 2105, таким образом глушится выход помпы к отопителю.

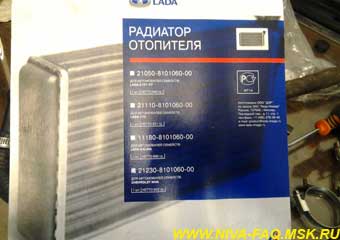

Радиатор отопителя нужен только производства ДААЗ:

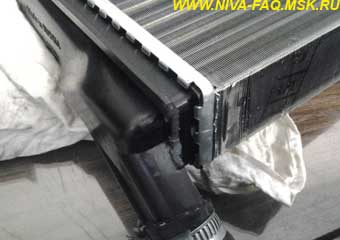

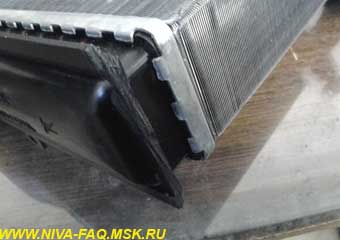

Он немного дорабатывается, как на фото:

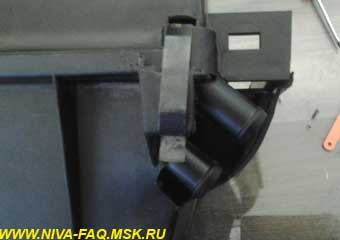

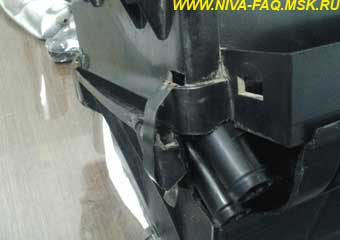

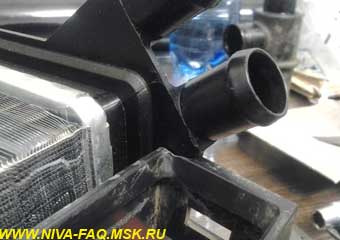

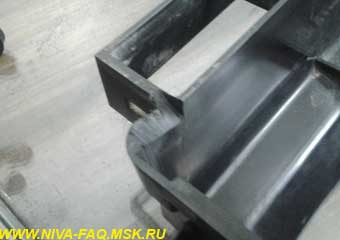

Верхняя часть корпуса отопителя дорабатывается, как на фото:

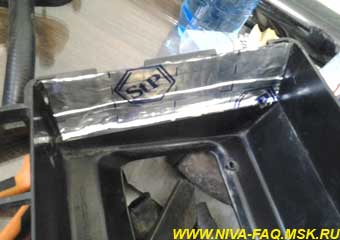

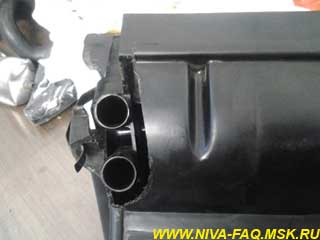

Нижняя часть корпуса дорабатывается, как на фото:

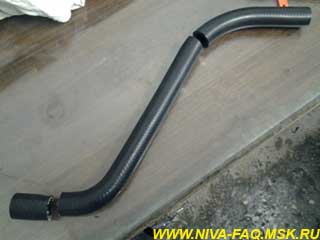

Патрубки изготавливаются из печных патрубков 2114, качественных, с кордом:

Патрубки и шланги диаметром 18 мм соединяются соединителями того же диаметра (3 шт.) и уголками (2 шт.). Шланг от термостата и патрубок от головки двигателя соединяются с печными шлангами через штатную перегородку:

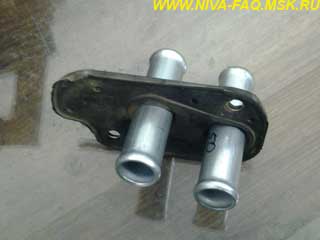

При этом патрубок от головки заменяется на подходящий по форме патрубок, вырезанный из патрубка 2114. Он надёжнее.

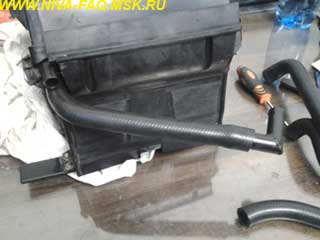

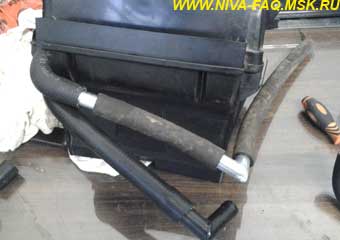

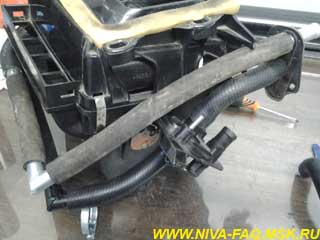

Готовая сборка печки с краном от 2108 (чёрным, производства ДААЗ) имеет примерно такой вид (при этом штатный вентилятор отопителя и его диффузор безжалостно выбрасываются):

Расположение крана выбирается из расчета возможности использования штатного троса управления им, конец троса нужно немного переделать: раскрутить петлю и согнуть в форме буквы z, так же, как на противоположном конце троса.

После этого отопитель разбирается и собирается вновь, но уже на автомобиле, с корректировкой длины шлангов по месту. Перед установкой радиатор обклеивается по периметру полосой поролона толщиной 10 мм, причем бачок с выходами — в два слоя. Выходы радиатора тоже желательно уплотнить, заткнув щели полоской поролона.

Дополнение от 31.05.13, автор ZZYbeR.

Не стал бы я ее рекомендовать к повсеместному использованию – у шевроле радиатор стоит совсем по-другому: его патрубки смотрят вверх – и это исключает завоздушивание радиатора. В предложенном же варианте переделки, радиатор установлен патрубками вниз и часть его будет иметь внутри воздух, что негативно скажется на теплоотдаче при серьезных отрицательных температурах. Именно по этой причине у штатного радиатора отводящий патрубок
расположен в верхнем углу радиатора!

Дополнение от 02.07.13, автор Ay49Mihas.

По опыту моей установки: можно установить радиатор патрубками вперёд (к моторному щиту), но места для краника в салоне уже не остаётся. Плюс: уменьшается длина магистралей.

По поводу невывода воздуха из шниво-печки: воздух выводится, если задрать нос и погазовать, вполне хорошо. Этой зимой (-30..-40 было долго) не мёрз вообще.

Нива клуб — радиатор отопителя, «печка»

Качество радиаторов отопителя на вазовских внедорожниках – тема достаточно актуальная и волнует многих автовладельцев, в салоне этих автомобилей с штатной системой обогрева не всегда тепло. К тому же «родной» радиатор печки автомобилей «Нива» может со временем потечь, и тогда его приходится менять.

В этой статье мы рассмотрим, какие бывают радиаторы печки (РП) на автомашинах ВАЗ 4х4, как можно произвести замену РП на моделях ВАЗ 21213 и Chevrolet Niva.

Типы радиаторов печки «Нива»

Холоднее в салоне «Нивы» становится не сразу – печка перестает нормально работать по нескольким причинам:

• не переключается отопительный краник (закисает в закрытом или полузакрытом положении);
• с малой скоростью крутится моторчик;
• забивается радиатор отопителя;
• в системе охлаждения создается воздушная пробка;
• детали оказываются бракованными;
• раньше времени открывается клапан в термостате;
• создается плохая циркуляция в системе охлаждения из-за водяного насоса.

В салоне автомобиля еще может быть холодно из-за прогоревшей прокладки ГБЦ в двигателе. Чтобы в салоне было теплее, на машинах «Нива» 21213 автовладельцы часто устанавливают:

• трехрядные медные радиаторы печки, у них лучше теплоотдача;
• моторчик отопителя 2108, они более производительные, чем штатные на «Ниве».

РП для ВАЗ 21213 производят различные компании, и качество у печных радиаторов может быть разное. На рынке автозапчастей в основном встречаются детали производителей:

• «Оренбургский радиатор»;
• Luzar;
• ДААЗ;
• ШААЗ;
• «Лихославльский радиаторный завод»;
• Иран;

По материалу изготовления РП бывают медными и алюминиевыми, у каждого из них есть свои преимущества и недостатки. Алюминиевый радиатор:

• быстро разогревается;
• дешевле медного в цене;
• обладает высокой жесткостью и малым весом.

Но алюминиевый РП неремонтопригоден, его практически нельзя запаять. Еще к недостаткам алюминия можно отнести:

• быстрое охлаждение, этот металл плохо сохраняет тепло;
• подверженность коррозии, поэтому алюминиевые РП чаще медных выходят из строя.

Основной недостаток РП из меди – долгий нагрев салона, но зато даже после остановки двигателя он еще достаточно долго сохраняет тепло. Медные радиаторы отопителя приблизительно на 30-50% дороже алюминиевых, но это не так важно – в целом детали стоят все равно относительно недорого. Проблема у медных РП другая – качество продукции на низком уровне, и купить детали приемлемого качества не так просто.

Нередко возникают проблемы с нагревом салона и у автовладельцев «Шеви Нива», в машине может быть холодно уже в мороз -15ºC – алюминиевый радиатор печки не слишком хорошо греет. Еще проблема на автомобилях ВАЗ 2123 – печные радиаторы нередко текут.

Алюминиевые радиаторы печки на автомобиле «Нива» стоят недорого:

• ВАЗ-2123 (Шевроле Нива) – в среднем от 700 до 1000 рублей;
• ВАЗ-21213 (21214/2105) – от 650 до 1100 рублей.

Медные РП продаются дороже, цены на них находятся в пределах от 1500 до 2500 рублей, стоимость зависит от марки товара, региона продаж и самих продавцов.

Снятие радиатора печки «Нива»

Радиатор отопителя на «Ниве» 2121/21213/21214 меняется достаточно просто, но до него неудобно добираться. Снимаем РП следующим образом:

• сливаем тосол с радиатора и блока цилиндров;
• постилаем на полу с передней пассажирской стороны тряпки, немного тосола все равно прольется;
• снимаем полку под бардачком;
• из-под капота раскручиваем хомуты и снимаем патрубки отопителя;
• снимаем тягу с краника печки;
• демонтируем вентилятор отопительной системы;
• затем вынимаем сам РП.

Модели ВАЗ 21213 штатно комплектуются радиаторами печки модели 2105, но многие хозяева вазовских машин 4х4 устанавливают РП от «Копейки» – 2101-8101060, с таким радиаторным отопителем в машине становится теплее. Чтобы печной радиатор плотнее сидел в корпусе, для герметичности его по периметру обклеивают поролоном.

Замена радиатора печки Chevrolet Niva

Основные жалобы, которые возникают у автовладельцев Шеви Нива на печную отопительную систему – течь охлаждающей жидкости с радиатора печки. Определить неисправность достаточно просто – ковровое покрытие на полу в районе переднего пассажира становится влажным, а в салоне пахнет тосолом. Причиной течи также может быть краник печки или отопительный патрубок, допустим, плохо затянутый хомут, но сам радиатор также течет достаточно часто. РП Chevrolet Niva с завода устанавливаются алюминиевые, высоким качеством детали не отличаются.

Работа по замене радиатора печки выполняем следующим образом:

• из системы охлаждения сливаем тосол (в том числе и с блока цилиндров);
• откручиваем саморезы (3 шт.), демонтируем правую боковину бардачка;
• снимаем бардачок, отсоединив от него все провода, он демонтируется достаточно легко;
• под радиатор отопителя следует проложить какую-нибудь ветошь или целлофановый пакет, потому что тосол в любом случае потечет;
• раскручиваем два хомута крепления печных патрубков, откручиваем саморезы крепления РП в корпусе;
• сдергиваем шланги и отводим их по максимуму в сторону кузову – так они не будут мешаться;
• затем вынимаем сам радиатор печки;
• устанавливаем на место новый РП, в некоторых случаях приходится подпиливать или подламывать край корпуса печного радиатора, чтобы деталь встала на место;
• устанавливаем на место патрубки, затягиваем хомуты;
• ставим на место бардачок и боковую правую пластмассовую панель;
• заливаем тосол, запускаем двигатель, проверяем, нет ли течи через РП или печные патрубки;
• если все в порядке, замену радиатора печки «Шеви Нива» можно считать законченной.

Как видим, на автомобиле Chevrolet Niva в комплектации без кондиционера замена РП особой сложности не представляет, что нельзя о работе, которую необходимо выполнить на машине с системой кондиционирования.

Радиатор печки с кондиционером Нива Шевроле (замена)

Заменить РП на Chevrolet Niva с кондиционером можно двумя способами, у каждого из них есть свои плюсы и минусы:

• первый метод займет много времени, и придется разбирать практически всю панель приборов;
• второй метод относительно быстрый, но необходимо разрезать и подгонять некоторые детали, как говорится в простонародье – это «колхозный» метод.

Для того чтобы заменить радиатор печки по инструкции, выполняем следующие работы:

• в первую очередь сливаем антифриз – чтобы он вытек весь, дуем в расширительный бачок;
• снимаем с аккумулятора массовую клемму;
• демонтируем бардачок, снимается он просто;
• снимаем центральную консоль, в том числе и магнитолу;
• отщелкиваем передние кузовные панели с обеих передних стоек;
• снимаем декоративную панель сбоку центральной консоли (со стороны водителя);
• отсоединяем комбинацию приборов;
• ослабляем крепления панели рычага КПП, два самых ближних самореза к панели полностью откручиваем;
• демонтируем кожухи рулевой колонки и подрулевые переключатели;
• откручиваем болты крепления самой панели (4 крепежа у лобового стекла);
• снимаем ручки управления климатической установкой;
• демонтируем блок управления отопителем;
• откручиваем четыре крепления рулевой колонки (по два с каждой стороны), опускаем рулевую колонку на водительское сиденье;
• снимаем воздуховод, находящийся за торпедой;
• отсоединяем все тросики;
• снимаем каркас панели приборов;
• отворачиваем болты крепления железного каркаса панели, снимаем «железку»;
• разъединяем между собой корпуса испарителя и радиатора печки, демонтируем воздуховоды (центральный, а также с левой стороны);
• подбираемся к хомутам печных патрубков, ослабляем их, и снимаем шланги;
• снимаем печку, меняем радиатор, затем все устанавливаем на место.

Радиатор печки на машине с кондиционером Шевроле Нива можно поменять и другим способом, но здесь придется нагревать пластмассу и вырезать ее куски. Легче всего в этом методе поставить «родной» радиатор или медный РП от автомобиля «Волга» – он проще встанет на место. Экспериментировать с медным РП от «копейки» не стоит – он не подойдет по габаритам. Еще понадобятся длинные печные Г-образные патрубки, они подойдут от вазовской «девятки», но понадобятся переходные трубки и дополнительные хомуты – патрубки 2109 тоньше «Нивских».

Принцип такой установки:

• снимаем бардачок, демонтируем воздуховод со стороны пассажира;
• после снятия кожуха рулевой колонки и печной защиты в корпусе радиатора печки (со стороны водителя) выпиливаем или выжигаем паяльником прямоугольное отверстие под съем РП, по контуру пластмассы можно понять, где именно радиатор печки установлен;
• хомуты печных патрубков раскручиваем не у радиатора, а под капотом;
• сдергиваем патрубки печки, сливаем с них антифриз (наклоняем вниз шланги), всю охлаждающую жидкость можно не сливать;
• чтобы остатки тосола не мешали дальнейшей работе, просверливаем отверстие в старом РП;
• паяльником на старом радиаторе отжигаем печные штуцеры под патрубки, вытаскиваем РП влево (в сторону водителя);
• на новом печном радиаторе устанавливаем патрубки 2109, подгоняем их по размерам, собираем конструкцию с переходными трубками, устанавливаем всю сборку на место, крепим РП с помощью самодельного хомута.

Чтобы легче было выполнять все эти работы, лучше снять передние сиденья.

Споров по поводу того, какая замена лучше на «Шеви Нива» с кондиционером, много, но во втором методе есть одно серьезное преимущество – качество российских деталей часто оказывается неважным, и в случае, если новый радиатор отопителя потечет, придется снова все разбирать. В «колхозном» варианте второй раз произвести замену РП можно будет уже очень быстро, а вот на разборку-сборку всей панели приборов может уйти целый рабочий день.

Замена печки lada 2131 (ваз 2131)

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

После этого нижняя часть корпуса печки падает нам в руки и спокойно изымается, мы получаем доступ к виновнику действа — моторчику печки:

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

1. Модернизация печки НИВЫ
2. Установка движка от печки ВАЗ 08 на Ниву ВАЗ 21213
3. Тихая печка на Ниве за счет дополнительного сопротивления вентилятора отопителя
4. Трехрядный медный радиатор печки, для НИВЫ
5. Установка крана печки 2108 в Ниву
6. Печка от ВАЗ 2108 в НИВУ

Модернизация печки НИВЫ

Перед тем как смонтировать вентилятор, задался вопросами, на некоторые дал этот сайт и многие другие. Остальное додумывалось в ходе ремонта и прогулок по авто магазинам разных моделей. Для модернизации воздухозаборника, потребуется весь оставшийся материал который вы отрежете, так что — не выбрасывайте пластик и перед работой используйте линейку и штангенциркуль.

Что было и что стало.

Перегородка врезалась из детали фото номер 1

Здесь показано расположение водоотлива в случае дождя

Резинка уплотнительная от ВАЗ 2104

Внутри перед пропениванием края залепил скотчем из фольги (не разъедает).

Приступаем к монтажу резистора управления вентилятором на четыре скорости. Проделываем отверстие в в нижней крышке (что-бы резистор поместился и не касался вентилятора)

Из пластиковых остатков изготавливаем крышку, которой закрываем сопротивление.

Вырезаем отверстие под сам резистор (сопротивление)

И итоговые фото.

Установка движка от печки ВАЗ 08 на Ниву ВАЗ 21213

Снятие радиатора отопителя салона и его крана включения на автомобиле Ваз 2121 и Нива 2131 производят для его замены в случае если у него нарушилась герметичность, то есть для последующего ремонта или полной замены на новый, а так же для замены крана. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Слейте систему охлаждения, при этом кран радиатора отопителя должен быть открытым.
• Далее снимаем шланги с патрубков отопителя и уплотнитель.
• Демонтируем вентилятор отопителя.

• Вынимаем радиатор с краном, после чего ключом на десять выкручиваем два болта крепления самого крана.

• Снимаем кран.
• Далее из пазов бачка вынимаем гайки болтов его крепления.

• С противоположной стороны выкручиваем два болта и снимаем отводящий патрубок вместе с уплотнительной резиновой прокладкой.
• Выполните необходимую замену, после чего сборку и установку проведите в обратной последовательности.

На этом ремонтные работы по снятию радиатора отопителя его крана и патрубка на автомобиле Ваз 2121 и Нива 2131 завершены.
