Зачем менять свечи зажигания (СЗ)? Своевременная замена на автомобиле свечей зажигания обеспечит качественную работу топливной системы и даст возможность избежать непредвиденных поломок в пути. В статье рассказывается, когда надо менять свечи зажигания, дается инструкция, как заменить свечи зажигания своими руками.

Что нужно знать автовладельцу о свечах зажигания?

На всех современных авто установлен ДВС. Энергия, необходимая для работы автомобиля, получается за счет сгорания топливной смеси внутри цилиндров двигателя. Автомобильные СЗ предназначены для воспламенения горючей смеси. От их исправности зависит пуск мотора, мощность и расход топлива. Поэтому нужно знать, когда менять свечи зажигания и вовремя выполнять эту процедуру.

В бензиновых моторах используются искровые СЗ, они состоят из следующих элементов:

• металлического корпуса;
• центрального электрода;
• одного или двух боковых электродов;
• металлического наконечника для присоединения высоковольтного провода;
• керамического изолятора.

СЗ испытывают большую нагрузку, а от их исправности зависит бесперебойная работа бензинового мотора (автор видео — ZapPrivozTV).

Признаки неисправности

Владельцы новых иномарок могут узнать срок замены свечей зажигания по специальному индикатору Check Engine на приборной доске.

Водителям, не имеющим индикатора, необходимо знать признаки, по которым можно понять, когда нужно менять свечи зажигания:

• холодный двигатель плохо заводится, может не завестись совсем;
• мотор работает с перебоями, «троит», плохая тяга, не набирает обороты;
• падает приемистость силового агрегата, снижается мощность;
• увеличивается расход топлива;
• меняется цвет выхлопных газов, увеличивается содержание в них углекислого газа.

Перечисленные признаки не всегда связаны с неисправными СЗ. Они могут появиться из-за других проблем с топливной системой. Эти признаки являются лишь сигналом для проверки СЗ.

Как часто нужно менять свечи, сказать трудно. Сделать вывод о необходимости замены можно после их визуального осмотра. Для этого нужно выкрутить свечу и осмотреть ее состояние.

Процесс выкручивания СЗ для замены

Основные признаки неисправности:

• нагар и следы масла на рабочей поверхности;
• повреждения и трещины на изоляторе;
• механические повреждения контактного вывода вверху;
• оплавленные или поврежденные электроды;
• механические повреждения резьбы.

Опаленный электрод СЗ

На срок службы СЗ влияет качество топлива, манера езды водителя, общее состояние двигателя, сколько километров прошел автомобиль.

Периодичность замены

Замена свечей зажигания является обязательной операцией, которая входит в регламент при плановом техобслуживании машины. В руководстве к транспортному средству прописана периодичность замены свечей зажигания. Рекомендованный пробег, после которого должна выполняться замена СЗ, в среднем составляет 30 тыс. км.

Порой не важно, сколько тысяч км прошла машина. На эту цифру можно только ориентироваться. Как часто менять свечи зажигания, зависит от разных факторов. Чем старше авто, тем чаще приходится менять СЗ. Кроме того, на периодичность замены влияет манера езды водителя, качество бензина, состояние силового агрегата.

СЗ рекомендуют менять каждые 20 тыс км пробега, а иродевые — 80-100 тысяч км.

Сравнение новой и старой СЗ

Руководство по замене

Завод производитель в мануале к автомобилю прописывает, через сколько менять свечи, но это при условии соблюдения правильной эксплуатации машины. Перед тем, как менять свечи зажигания, нужно дождаться, чтобы в автомобиле остыли все детали. Для этого после поездки должно пройти не менее 3-4 часов.

Инструменты и материалы

Для выполнения процедуры замены нужно приготовить следующие материалы и инструменты:

• торцевой ключ на «12»;
• свечные головки на «16» или «21»;
• динамометрический ключ;
• компрессор;
• старую ветошь;
• новый комплект СЗ.

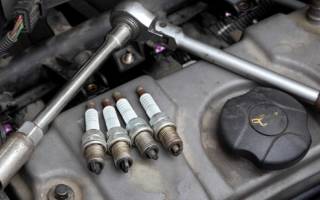

Новый комплект СЗ

Алгоритм действий

Процедура замены не требует специальных знаний и много времени. Выполнив ее один раз, вы будете на будущее знать, как поменять свечи зажигания самостоятельно.

Процесс замены включает в себя следующие шаги:

1. В первую очередь необходимо обесточить автомобиль, отсоединив отрицательную клемму на аккумуляторе.
2. Затем нужно найти, где в машине находятся СЗ. Определить это можно по высоковольтным проводам, которые к ним подключены.
3. На следующем шаге необходимо отключить высоковольтные провода.

Отсоединение высоковольтного провода

Чтобы во время процедуры не перепутать порядок подключения, следует выполнять замену по одному элементу.

Не выкручивая старую СЗ, нужно очистить посадочное место от загрязнений либо ветошью, либо сжатым воздухом. Когда элемент выкручен, место, где он находился, также нужно продуть сжатым воздухом.

Далее поочередно по одной меняем все СЗ.

После окончания работ подключаем высоковольтные провода и присоединяем минусовую клемму к АКБ.

Если доступ к СЗ закрыт, на время работ нужно снять препятствующие детали.

Заключение

Таким образом, можно рекомендовать регулярно следить за состоянием СЗ и выполнять их замену либо через 30 000 км, либо по мере износа. От состояния СЗ зависит качество работы топливной системы, а соответственно мощность, приемистость мотора и расход топлива. Замена свечей зажигания своими руками дает возможность сэкономить на автосервисе и всегда поддерживать автомобиль в исправном состоянии.

Извините, в настоящее время нет доступных опросов.

Видео «Замена свечей зажигания»

В этом видео рассказывается все о СВ: характеристиках, как работают, когда и как менять (автор видео ZapPrivozTV).

Рекомендуем к прочтению

Комментарии и отзывы

Добрый день Подскажите пожалуйста. Нужно ли снимать клейму аккумулятора при замене свечей зажигания Мазда 3

Добрый день! Нужно ли отключать АКБ при замене свечей зажигания. Спасибо!

Как самому проверить высоковольтные бронепровода зажигания

Высоковольтные автомобильные бронепровода являются достаточно простым элементом системы зажигания. При этом высоковольтный провод выполняет важнейшую функцию в работе указанной системы. При помощи высоковольтных автомобильных проводов от катушки зажигания происходит передача электрического тока на свечи зажигания для образования искры и своевременного воспламенения топливно-воздушной смеси в цилиндрах двигателя.

От качества работы высоковольтных проводов напрямую зависит эффективность воспламенения смеси, что означает стабильность работы двигателя на разных режимах. Неисправность высоковольтного провода зажигания или нескольких проводов может привести к троению мотора, повышенному расходу топлива, потере мощности и т.д. Простота устройства и место расположения автомобильных бронепроводов позволяет точно и быстро осуществить их самостоятельную проверку своими руками.

Распространенные неисправности высоковольтных бронепроводов

Выход из строя высоковольтного провода сопровождается симптомами, которые аналогичны сбоям во время работы свечи зажигания. Зачастую двигатель начинает работать неустойчиво, дергается при нажатии на педаль газа, троит на холостых оборотах. Электрический ток может совсем не подаваться на свечу или же доходить до свечи зажигания не полностью. Во втором случае обычно имеет место пробой высоковольтного провода зажигания.

Если бронепровод зажигания пробило, тогда двигатель начинает работать с заметными перебоями. Главными причинами выхода из строя высоковольтных автомобильных проводов являются:

• неисправности контактов высоковольтного провода в месте соединения со свечей зажигания или катушкой зажигания;
• повреждена токопроводящая жила провода для подачи импульса;
• разрушение изоляции высоковольтного автомобильного провода зажигания, что приводит к пробою тока и утечкам;
• повышенное сопротивление высоковольтных бронепроводов;

В том случае, если произошел разрыв основной жилы, тогда внутри высоковольтного провода образуется искра в месте такого разрыва. Образование электрического разряда между двумя концами разорванного под изоляцией высоковольтного бронепровода приводит к падению напряжения, вызывает нежелательный электромагнитный импульс. Такой импульс оказывает негативное воздействие на автомобильные датчики электронной системы управления двигателем (ЭСУД), правильность их показаний нарушается.

В некоторых случаях, когда цилиндр полностью не работает, может заметно увеличиваться расход топлива и меняется цвет выхлопа. Так происходит по причине попадания в систему выпуска несгоревшего топлива из камеры сгорания.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

1. Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
2. Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
3. Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
4. Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

avtoexperts.ru

Для работы бензинового двигателя внутреннего сгорания необходимо два условия – это наличие топлива и искры для его воспламенения. Высоковольтные провода как раз служат для «доставки» искры от катушки зажигания до свечей в цилиндрах силовой установки.

Условия эксплуатации

Провода работают в тяжелых условиях, сопровождающихся перепадами температур, вибрацией и попадания влаги и грязи с дорожного полотна, а также воздействию горюче-смазочных материалов. По мере эксплуатации на поверхности проводов появляются микротрещины, способствующие утечке тока.

Влага и грязь создают условия для окисления контактов и нарушению искрообразования на свечах зажигания.

Наличие вибрации двигателя вызывает нечеткую посадку контактов в соединениях, что ведет к сбою в работе мотора. Высокая температура, особенно в районе свечных «колодцев», приводит к отказу свечных колпачков.

Почему эти провода называют «высоковольтные»?

Как следует из теории горения для воспламенения топливной смеси требуется высокое напряжение в несколько десятков тысяч вольт, чтобы сформировать искру между электродами свечи зажигания.

Сама же электрическая цепь автомобиля рассчитана на питание от 12 вольтовой батареи и не в состоянии создать подобное напряжение. Для этой цели в системе зажигания авто предусмотрена катушка зажигания, способная выдавать необходимое напряжение для создания искры.

По сути данный прибор служащий для преобразования низкого напряжения сети (12В) в высокое, составляющее порядка 35-40 тыс. вольт.

Низковольтное питание к катушке подводится обычным проводом, на выходе же из катушки уже стоит высоковольтный провод или как его еще называют – броне провод.

Провод катушки зажигания соединен с центральным контактом в крышке трамблера, в которой имеются также и дополнительные выводы для проводов, по количеству цилиндров двигателя.

Устройство

Конструкция проводов достаточно проста. Это токопроводящий элемент (медь, стекловолокно с пропиткой графитом), покрытый слоем изоляции, на концах которого имеются металлические наконечники. Один конец провода устанавливается в гнездо катушки зажигания, а второй на свечу зажигания через пластмассовый, резиновый либо силиконовый наконечник.

Изоляция является наиболее важным элементом, выполняя три основные функции:

• Защита токопроводящей жилы от попадания влаги;

• Минимальная утечка тока при работе;

• Сохранение эластичности в эксплуатации при различных температурах.

При этом металлические наконечники должны иметь надежную защиту от коррозии, что будет гарантировать постоянный контакт в соединениях и длительный срок эксплуатации изделия.

Причины неисправности

• Обрыв центральной жилы провода;

Появление перечисленных неисправностей отражается на работе двигателя, что выражается в следующих симптомах:

• Нестабильный холостой ход, а также в режиме средних и высоких нагрузок;

• Повышенный расход топлива, снижение мощности;

• Появление радиопомех, ведущих к сбою в работе электронных систем и мультимедиа;

• Невозможность пуска двигателя при повреждении центрального провода от катушки.

Наиболее ярко неисправности проявляют себя в сырую погоду.

Способы проверки высоковольтных проводов

Существует несколько вариантов проверки проводов, доступных любому, даже начинающему автолюбителю и заключаются в следующих действиях:

Наиболее доступный способ, это визуальный осмотр бронепроводов. На изоляции не должно быть каких-либо трещин, потертостей, перегибов и следов оплавления. Помимо этого, провода должны быть гибкими, так как часто от перегрева, либо после длительной эксплуатации они могут «задубеть».

Очень наглядно неисправность изоляции проводов можно обнаружить, если в темное время суток при работе двигателя открыть капот, выключить наружное освещение и посмотреть на двигатель. Если провода неисправны, то они будут выглядеть как мерцающие гирлянды. Плюс к этому, можно также заметить место плохого контакта, так как в этом месте будет заметно искрение.

При нарушении целостности изоляции можно будет услышать характерные щелчки. Щелчки будут также слышны, если при работе двигателя снять наконечник со свечи и держать его на минимальном от нее расстоянии, что дополнительно подскажет о целостности провода.

• С помощью мультиметра

Провода необходимо снять и проверить каждый отдельно. Прибор устанавливается на проверку сопротивления в режиме омметра. Щупы прибора касаются к обеим сторонам провода и на шкале отражаются данные проверки.

Исправные изделия должны показать сопротивление порядка 3.5 -10 кОм, в зависимости от материала из изготовления и длинны. Когда распределить или модуль зажигания расположен с торца двигателя, то соответственно длина проводов и их сопротивление будут различны. Разница же в показаниях между проводами не должна быть более чем на 2-4 кОма, иначе необходимо заменить весь комплект.

Значение сопротивления обычно указывается на самих проводах.

• Проверка на искру

Берется зачищенный с обеих сторон кусок обыкновенного провода. В ночное время при заведенном двигателе, одним концом провода нужно коснуться массы (мотор, корпус авто), а вторым провести по проводу по всей его длине, а также и по свечному наконечнику. Если имеется пробой, то в этом месте проскочит искра.

Проверить непосредственно сам провод можно путем его надежного крепления на небольшом расстоянии от металлических частей двигателя. В момент прокручивания стартером между наконечником провода и массой мотора должна «проскочить» искра.

Срок службы

Согласно ГОСТ 14867-79 в отношении ВВП (высоковольтные провода) срок их службы должен составлять 8 лет, а гарантийный срок 5 лет считая с дня начала эксплуатации изделия, не превышающий 2000 моточасов мотора, либо 40 тыс. км пробега.

Данные параметры даны для провода марки ППОВ – провод в полиэтиленовой изоляции, облученный с поливинилхлоридной оболочкой.

В реальной же жизни провода могут как отказать и ранее предписанного срока, так и выходить гораздо более длительный период времени и их замена производится по мере обнаружения признаков их неисправности.

Выбор при покупке

Приобретая провода лучше отдавать предпочтение изделиям, предназначенным для конкретной марки и модели автомобиля. При этом нужно обращать внимание на сопроводительные надписи, как на упаковке, так и на самих проводах. Шрифт должен быть ровным, без ошибок и каких-либо подтеков.

Также на упаковке должен быть указан производитель, материал изготовления, правила эксплуатации.

Лучшие характеристики проводов, длительное время не теряющие своих свойств, имеют изделия из силикона. Они более эластичные и способны надежно работать в диапазоне температур от -30 до +30 градусов Цельсия, с учетом температуры моторного отсека, составляющей порядка 100 градусов.

Эластичность провода важна для работы двигателя, так как чем жестче провода, тем быстрее происходит ослабление контактов в соединениях.

Это изделия таких фирм, как: Denso, Bosch, NGK, Champion, Tesla, Slon, Finwhale.

Однако нужно быть внимательным, так как в продаже встречается множество подделок, где даже само слово «silicon» часто нанесено с ошибкой.

Ценовая политика

Стоимость ВВП от различных производителей может сильно отличаться и в среднем находится в диапазоне от 500 до 1700 рублей за комплект.

В заключение

Стоит заметить, что бронепровода не отказывают внезапно, поэтому нужно взять за правило, время от времени уделять им внимание, чтобы не оказаться с отказавшим двигателем на трассе или в чистом поле вдали от магазинов.

Расположение бронепроводов в автомобиле

Бронепроводы бывают с разным сопротивлением токонесущей жилы, и не всегда взаимозаменяемы. Даже самые надежные экраны не защищают высоковольтные линии с амплитудой импульсов до 50 киловольт от излучения и взаимных наводок, поэтому их расположение может влиять на стабильность электронных систем авто.

Устройство бронепроводов

Классическая модель системы зажигания всех авто земного шара предусматривает наличие комплекта из пяти высоковольтных несущих. Центральный кабель подает высокое напряжение от катушки зажигания на распределительное устройство – трамблер. Далее по четырем кабелям напряжение подается на свечи зажигания.

В современных авто используется электронная система зажигания. Схема не меняется, но могут добавиться дополнительные кабели, если горючая жидкость воспламеняется двумя свечами в каждой камере сгорания.

Бронепровод состоит из:

• токопроводящая медная, графитовая или токонепроводящая обвитая жилы;
• феропластовая оболочка — изолятор;
• экран из металлической проволоки;
• уплотняющая жесткая оболочка;
• наконечники с двух сторон.

Особенности высоковольтных кабелей системы зажигания

В зависимости от сопротивления оболочка кабеля имеет разную окраску:

• синяя — для проводов высокой энергии с напряжением до 30 кВт (сопротивление 2.5 — 12 кОм);
• красная – с медной жилой (сопротивление близко нуля).

Несмотря на внешнюю схожесть, провода не являются взаимозаменяемыми и часто не соответствуют цветам по своему типу. Шары не будет, придется платить намного больше впоследствии.

Наконечник для красного кабеля должен иметь встроенный резистор с сопротивлением 5-6 кОм. Зачем нужен резистор? Он уменьшает помехи на приемопередающие устройства и снижает обратную нагрузку на выходные каскады в системах электронного зажигания. Поэтому, не рекомендуется всем кулибиным, монтирующим самостоятельно провода зажигания, пренебрегать встроенным в наконечник сопротивлением. Без сопротивления оплетку кабеля быстро пробивает на корпус.

Диагностика

Независимо, силиконовые оплетки ваших проводов или пластиковые, они, со временем придут в негодность. Силиконовые прослужат дольше.

Неполадки станут заметны, когда двигатель начнет троить, ухудшится приемистость, повысится расход топлива, а за превышение CO вас оштрафуют. И зачем вам это нужно?

Заезжайте в гараж, заводите двигатель, поднимайте крышку капота и выключайте свет. Проверка высоковольтных проводов зажигания авто много времени не займет.

• Легкий ореол вокруг проводов — нормальное явление.
• Северное сияние в радиусе 10 сантиметров говорит об износе изоляции.
• Искрение – критическое состояние, которое может привести к выходу из строя системы зажигания.

В двух последних случаях необходимо заменить комплект кабелей. Это несложный ремонт. Нет смысла экономить и менять один кабель, особенно на бывший в употреблении, их срок вышел. Зачем платить больше?

Как правило, провода, изготовленные одним и тем же производителем, выходят из строя практически одновременно. Через неделю придется менять следующий, и так далее. При покупке лучше старайтесь избегать китайской «шары».

Как показал тест китайской «шары», на которой был нарисован легко стирающийся пальцем логотип TESLA, Made in USA, а на упаковке ChehRepublic, один из наконечников невозможно было даже вставить в шахту, потому что прокладка была надета обратной стороной. Поэтому старайтесь воздержаться от покупки «шары» непонятного производителя. Это, как шары, прикрепленные к высоковольтным проводам линий передач, шары красиво смотрятся, но не эффективны.

Может так оказаться, что искрения нет, и ни один из проводов не пробивает на массу, но один из цилиндров не работает или работает с перебоями. Тогда необходимо прозвонить электрическую связь тестером.

Измерить сопротивление высоковольтных проводов зажигания возможно старым аналоговым тестером или современным цифровым. Обратите внимание на характеристики прибора, некоторые, дешевые модели из стиля «шары» от высокого напряжения, пробивает, так что дым идет. Тестер необходимо установить в режим измерения сопротивления на пределе 20 кОм. Щупами коснитесь наконечников. Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен.

Сопротивление выше этих пределов указывает на дефект токопроводящего элемента. При замере сопротивления обязательно сгибайте кабель в разных положениях. Сопротивление должно быть неизменным. Если показания тестера меняются, значит, провод некачественный. Не пользуйтесь способами определения наличия напряжения методами тактильных ощущений. Зачем вредить здоровью повышенным напряжением.

В медных проводах нарушения контакта случаются в местах соединения с наконечниками. В графитовых — в любом месте кабеля. Возрастающее сопротивление усиливает температурную нагрузку на токоведущий слой, и он разрушается. В результате искра образовывается и в камере сгорания и в кабеле. Соответственно падает мощность двигателя, поршень ходит в холостую, а в выхлопную трубу вылетает бензин, который приводит в негодность катализатор. И вы «на шару» кормите всю биологическую массу природы парами высокооктанового бензина.

Тип бронепроводов	Пробивное напряжение, кВ	Соопротивление провдов по цилиндрам, кОм
SLON	Ремонт бронепроводов

Если вы обнаружили, что один из бронепроводов системы зажигания авто вышел из строя, то можно попробовать осуществить ремонт своими руками и заменить комплект проводов своими руками.

С медными проводами все просто. Достаточно поджать зажимы наконечников и какое-то время будете двигаться дальше. Но в ближайшем сервисе купите новый кабель. У проводов срок не вечен.

Обрывы медных бронепроводов случаются крайне редко, но бывают после столкновения авто. Обычная скрутка проводов поможет, в аварийных случаях, и ее желательно изолировать всем запасом изоленты. Это позволит добраться до ближайшей станции техобслуживания автомобилей, где необходимо сделать ремонт системы зажигания с заменой комплекта кабелей.

Расположение высоковольтных кабелей.

Если вы недавно купили новый авто, то о расположении высоковольтных кабелей можно не задумываться. Но через некоторое время, из-за старения материалов повода начинают «фонить». Это снижает мощность искрообразования и может вызвать сбои в системах электронного управления. Поэтому если вы заметили яркие свечения в районе наконечников или проводов попробуйте передвинуть кабели сухим деревянным шестом, добиваясь минимального свечения. Руками делать этого не надо, будет больно от электрического шока, а лучше обращайтесь в сервисный центр, чтобы сделать ремонт системы зажигания авто.

Почему не стоит заниматься ремонтом системы зажигания самостоятельно? Необходим инструмент, знания электроники автомобиля, опыт и время. Обратитесь в специальные службы, которые ценят свое и ваше время, хотя и не делают ничего на «шару», то есть, дешево.
