Что будет если заземлить ноль после счетчика

Что будет если заземлить ноль после счетчика

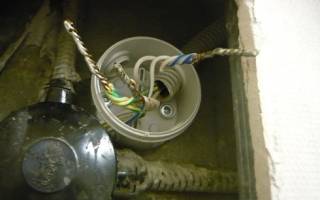

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны — можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем — вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов — дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль — синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.

Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку» электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой — земля.

Все вышеописанные методы работают как с заземлением, так и с «занулением»

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире — так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля). Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.

Как сделать заземление правильно в квартире или частном доме

Электричество это наше все, оно должно быть безопасным. Для этого применяется заземление. Расскажу вам как сделать заземление правильно и при этом сэкономить.

Содержание

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному. Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей.

Корректная работа заземления опирается на факт того, что:

• Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
• В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
• При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Внимание! Контур заземления будет грамотно работать в комплекте с использованием устройств защитного отключения УЗО. Если прибор выйдет из строя, то величина тока на заземленных предметах не превысит опасной величины. Нерабочий участок сети будет мгновенно выключен в течение времени срабатывания УЗО.

Отсюда можно сделать выводы:

• Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
• Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
• Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
• Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

Вариант 1 Меняем проводку в квартире на трехжильную L, N, PE, но PE никуда не подключаем. В будущем, когда будет сделано общедомовое заземление, можно будет подключиться. На группы розеток обязательно устанавливаем УЗО на случай попадания фазы на корпус в пределах квартиры. Абсолютной защиты они не гарантируют. Но при повреждении бытовой техники УЗО обесточит линию и не позволит току достичь опасной величины.

Вариант 2 Договариваемся с соседями и управляющей компанией и делаем отдельный контур заземления возле подъезда по принципу как в частном доме. Этот вариант самый безопасный и правильный.

Вариант 3 Ноль оставляем как есть, провод PE берем с магистрального PEN провода. Можно с места, куда он подходит к корпусу этажного щитка. Важно, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата и счетчика. При этом остается большой минус в таком решении. Нуль может отгореть на входе в дом. Вы можете думать, что домов меньше, чем квартир и вероятность возникновения такой проблемы меньше, но это опасность все же есть. Поэтому такое заземление то же не работает на 100%.

Внимание! Не делайте заземляющий провод с контактной точкой на батарее центрального отопления или водоснабжения. Нельзя делать заземление, соединив в розетке нулевой рабочий и нулевой защитный проводники. Это опасно, так как может отгореть рабочий нуль в щитке. После этого на корпусе ваших электроприборов появиться 220В.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Внимание! Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб стиральной машины. Правильно соединяйте кабель заземления с металлической ванной к специально приваренному к корпусу ванны ушку, но не к регулируемым болтовым креплениям ванны.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Внимание! При наличии в щитке УЗО заземляющий проводник не должен нигде иметь контакта с N проводником, так как будет срабатывать УЗО. Помните, что «земля» не должна разрываться, посредством выключателей

Как сделать заземление правильно в доме

Как правило для подачи в частный дом электричества применяется система ТТ, в такой системе заземляющий провод PE подключается к контуру заземления, и больше никуда. При такой системе, необходимо делать качественной контур заземления, чтобы в случае замыкания КЗ на землю, ток короткого замыкания был достаточен для срабатывания автомата защиты. Рассмотрим, как сделать заземление правильно в частном доме.

Контур состоит из заземлителей и металлической обвязки. Заземлители делаются из металлических штырей 2-3 метров длинной, они полностью входят в землю. Эти штыри и распределительный щит в доме соединяются металлической обвязкой. Для изготовления штырей могут применяться металлические трубы, уголки, пруты. Арматуру использовать нельзя, так как она быстрее ржавеет и теряет заземляющие свойства. Между собой штыри удобно соединять металлической полосой.
Существует принципиально две схемы контура заземления:

• Линейная схема заземляющего контура, заземлители уложены в ряд и соединяются последовательно.
• Схема с замкнутым контуром, например треугольные и квадратные, в этом случае все штыри заземления образуют замкнутый круг. Такая схема более надежна и оптимальна. Если позволяет территория возле дома, то используйте её. Самой оптимально схемой будет треугольник, расстояние между штырями должно быть одинаковым от 1 м до 1,5 м.

Организацию заземления в частном доме можно разделить на три этапа работ, на монтаж контура заземлителей в земле, подключение контура к электрическому щитку и проверку работы заземления.

Внимание! Ответственно подойдите к выбору места для контура заземления, так как в случае утечки тока над ним не должно никого быть. Можно расположить под клумбой или дорожкой. Размещать контур нужно на расстоянии от 1 до 10 метров от дома.

ЭТАП1

• Отмечаем территорию под контур треугольника, в направлении к строению выкапываем траншею глубиной 70 см.
• В углах треугольника в землю вбиваются металлические уголки или трубы на глубину ниже уровня промерзания, около 2,3 метров. Концы штырей забивают так, чтобы после засыпания грунтом над ними было еще около 50 см почвы.
• Затем эти концы соединяются методом сварки металлическими полосами, тем самым образую замкнутый контур в виде равнобедренного треугольника.
• Затем приваривается к контуру металлическая полоса, идущая к дому. На её конце, на стене дома, привариваем болт, к которому будет закрепляться заземляющий провод от шины в электро-щитке.
• Сварочные швы красятся битумной краской или мастикой, для защиты от коррозии.
• Засыпаем грунтом траншею, и красим для защиты от коррозии земляную шину, которая выступает из земли.

Внимание! Есть заблуждение, что для лучшей работы заземления можно посыпать контур перед засыпкой солью, якобы соленая почва лучше проводит ток. Не делайте этого, так как показатели проводимости тока действительно на начальном этапе эксплуатации будет лучше, но в долгосрочной перспективе ваш контур значительно быстрее заржавеет и потеряет свою способность выполнять свои функции.

ЭТАП2

Для подключения земляной шины к щитку лучше использовать медный провод желтого цвета, сечением не меньше 10 кв.мм.

Внимание! Для крепления медного провода к металлической полосе делается отверстие по диаметру болта, провод фиксируется гайкой с шайбой специальными клеммами, но не накручиваться на них. Это место соединения зачищаем до блеска и покрываем консистентной смазкой для защиты металла от окисления и коррозии.

К щиту медный провод крепится на корпус также винтовым соединением. Если дверца щита не заземлена, то заземлите её еще одним проводом.

Совет! Заранее подберите шины заземления в щитке с нужным количеством отверстий для разных линий, так как крепить два провода в одну точку запрещается.

ЭТАП3

Проверьте работоспособность выполненного защитного. Лучше проводить такую проверку раз в 3 года, для вашей безопасности. Проверка проводится омметром. Может показаться, что проверить ваш контур можно при подключении обыкновенной лампочки к фазе и контуру и она будет гореть, но это ошибочно из-за низкого электропотребления.

Сопротивление контура заземления не должно быть более 4 Ом. Советую пригласить электрика и быть уверенным в том что ваш контур заземления работает корректно.

Итоговые рекомендации

Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:

• Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
• Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
• В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
• В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
• Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
• В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
• Обязательно проверьте корректность работы заземления.

Схематично схему организации контура заземления в частном доме можно представить так:

Зачем вам: Заземление в квартире

И что делать, если его в вашем многоквартирном доме нет

Почему стиральная машина « кусается » ?
Производители европейской бытовой техники бесконечно доверяют потребителям. Они уверены, что их изделия, имеющие вилки с тремя контактами, будут подключаться только к трехпроводной сети с заземлением. В России так, к сожалению, происходит не всегда.

Как задумано: у электроприбора есть встроенный сетевой фильтр. Он защищает технику от нештатных скачков напряжения, но при этом на металлический корпус отправляется потенциал в 110 V. Поскольку корпус соединен с заземлением, опасный потенциал благополучно « утекает » прочь из дома через третий контакт на вилке и розетке, по защитному проводу желтого цвета. Представим, что такого провода в сети вашего дома нет.

Во многих « брежневках » , хрущевках, домах старого фонда даже 80-х годов прошлого века проложены двухпроводные сети. Желтого провода здесь просто нет! Напряжение остается на корпусе электроприбора, и он начинает « кусаться » . Это если машинка исправна. Но если с прибором вдруг возникнут проблемы — например, протекла вода или внутри оголился провод и его замкнуло на корпус — ситуация становится критически опасной. Стоя на мокром полу и прикоснувшись одной рукой к крану или струе воды, а другой — к неисправному прибору, легко получить смертельный заряд.

Факт: Электричество из розетки 220 V может быть причиной серьезных электроожогов и электротравм — в том числе с печальным исходом. Это почти всегда « русская рулетка » . В девяти случаях — ничего, на десятый — травма с последствиями (от глубоких и долго заживающих ожогов до остановки сердца, дыхания и других сбоев « автоматики » организма). Особенно это опасно для пожилых людей и маленьких детей.

Кстати, напряжение в 110 V тоже может быть смертельным (условно-безопасным для здорового человека во влажном помещении считается 12 V, с сухом — 36 V, но, повторимся, это « русская рулетка » — пороговых значений здесь нет).

Важно: Если от корпусов электроприборов или струи воды из-под крана бьет током — значит, у вас нет заземления или оно неисправно. Обесточьте помещение, выключив входные автоматы, и вызывайте электрика!

Схема с сайта electromanual.ru

Чтобы понять, какая схема заземления в вашем доме, нужно смотреть на схему электропроводки в проекте. Либо считать, сколько проводов подходят к этажному щитку и вашему щитку со счетчиком. Именно так пишут в пособиях для « самсебеэлектриков » в интернете.

Но если вы не электрик с соответствующей группой допуска (минимум второй), то даже и не пытайтесь. Во-первых, вам запрещено копаться в щитке. Во-вторых, даже открутив болты и сняв защитную крышку с блока автоматов, вы увидите нагромождение проводов, но не поймете, куда они идут. Поэтому приглашайте профессионала — он точно разберется.

Заземление есть, но машинка « кусается » ? Проверьте розетки
Для подключения электроприборов к бытовой сети 220 V используются двух- и трехконтактные электрические вилки, преимущественно на 16 А.

Двухконтактные вилки служат для подключения приборов с корпусами из непроводящих материалов (II класс защиты): пылесосов, фенов, электроинструментов, домашних медиасистем. Их можно подключать в любую розетку.

Трехконтактные вилки имеют заземляющий контакт. Применение трехконтактных вилок обязательно при подключении приборов с токопроводящим корпусом (I класс защиты): стиральных и посудомоечных машин, холодильников, бойлеров, электрических плит и духовок.

На фото: двух- и трехконтактная вилки отличаются лишь наличием у последней заземляющего контакта. Фото с сайта ekfgroup.com

Важно: Приборы I класса защиты подключают только в трехконтактные розетки. Дизайн их может быть любым. Главное отличие от привычных с советских времен — наличие третьего заземляющего контакта.

Такие розетки подключаются к квартирному распределительному щиту через трехпроводный кабель. Провода в кабеле имеют разный цвет:

• синий — N, нейтраль, ноль;
• красный, черный или коричневый — L, фаза;
• желтый (как правило, с зеленой маркировкой) — PE, защитный заземляющий проводник.

Схема с сайта samelectrik.ru

Защитный заземляющий проводник обозначается на схемах буквами PE. В электрощитках, а также трехжильных монтажных кабелях это обычно желтый провод с зеленой маркировкой. Но присутствие такого провода НЕ говорит о наличии рабочего заземления. Вполне может быть: провести — провели, а прикрутили не туда, куда надо. Н апример, к шине, которая никуда не подключена.

Что делать, если заземления по факту нет?

Если у вас старый дом — двухпроводные сети
Итак, если к вам в квартиру заходят два провода, а к розеткам ведут двухжильные кабели, у вас доисторическая система TN-С. Она использовалась не только в хрущевках, но и почти во всех домах советской постройки, а также в постсоветских — примерно до 1998 года — как индивидуальных, так и многоквартирных ( « примерно » — потому что иногда дома вводились в строй с опозданием и по старым нормативам).

В таких сетях от трансформаторных подстанций к распределительному щиту на этаже обычно ведут четыре провода: один общий и три фазовых. Каждый потребитель (квартира), подключается к двум (общему и одному из трех). Соответственно, в такой системе к счетчику, а затем к каждой розетке или лампочке подходят два провода: рабочий (L — фаза), и ноль (N — нейтраль, совмещенная с заземлением).

Защитный провод, в котором защитный провод (PE) и нейтраль (N) совмещены, называется PEN.

Важно: Прикасаться к любым проводам здесь опасно для жизни и категорически запрещено! Но при случайном прикосновении к фазе вы гарантировано получите удар током. Если к совмещенной с заземлением нейтрали (обычно это синий провод) — скорее всего, не получите. Но это, как говорится, без гарантий. Во-первых, заземление может быть неисправным (отгореть), во-вторых, электрики могли что-нибудь напутать, подав фазу на синий провод.

С начала нашего века система TN-С вне закона. То есть, пользоваться можно, но осторожно. А при текущем ремонте в квартире не следует упускать случай поменять двухжильную проводку на трехжильную.

Если у вас новый дом — трехпроводные сети
В современных системах заземления присутствуют те же ноль, фаза, а также кабель с третьим проводом — защитным проводником PE c желто-зеленой маркировкой. В новых домах используются системы подключения заземления TN-S, TNC-S. В чем разница?

Сразу отметим, что для частных потребителей она непринципиальна. В первом случае дополнительный провод « земля » идет непосредственно с трансформаторной подстанции. Такое подключение практикуют при масштабном новом строительстве: на протяжении сети проводов пять (три фазовых, рабочий ноль и « земля » ).

Во втором — от подстанции, как и в советских домах, идут четыре провода (три фазовых, и совмещенный с защитным проводником ноль). Но через распределительные щиты на этажах проходят те же пять проводов.

Откуда взялся пятый? На входе в дом нулевой провод разветвляется на два. Один бежит дальше, через счетчики, к нулевым контактам розеток. Второй подсоединяется к коллективному заземляющему контуру, и дальше (обходя счетчики и автоматы) к контактам « земля » в тех же розетках.

То есть, система TNC-S — это компромиссный вариант, позволяющий коммунальщикам модернизировать сети с относительно небольшими затратами, без прокладки дополнительных кабелей.

Таким образом, если ваш дом построен или модернизировался в нашем веке, то заземление у вас, скорее всего, уже есть. Но проверить его работоспособность не помешает.

Чего делать категорически нельзя
Вот типичная ситуация. Вы делаете ремонт кухни в хрущевке или « сталинке » и приглашаете электрика из соседнего подъезда, чтобы он установил силовые розетки с заземлением для стиралки и посудомойки. Спец сделал разводку трехпроводным кабелем и установил трехконтактные розетки. Но на щитке со счетчиком третий провод (желтый) просто некуда прикрутить: шины для подключения желтого провода PE здесь нет.

Далее возможны как минимум четыре неправильных варианта и один правильный.

Как делать нельзя
1. Ничего не делать. Подключить стиральную машинку в обычную розетку без заземления — самый опасный вариант: прикоснулись одной рукой к корпусу, а другой к заземленному прибору или естественному заземлителю (например, водопроводному крану) / наступили ногой в лужу на полу — получите опасный удар.

2. Установить трехконтактные розетки для подключения силовой техники (стиральная и посудомоечная машины, электроплита, бойлер), сделать разводку трехжильным проводом, но провод PE никуда не подключать, а оставить до лучших времен.

В этом случае при пробое хотя бы на одном из подключенных к линии приборов вы получите опасное напряжение на других, подключенных к той же линии — это еще хуже. То есть, если « заболеет » стиральная машинка, « кусаться » начнут и микроволновка, и посудомойка, и струя воды из бойлера. А это уже совсем ни в какие рамки.

3. Подсоединять защитный проводник к естественным заземлителям (например, к трубам, или батареям отопления). Раньше так делали, и довольно часто. Но это тоже нарушение, причем критичное. Постоянный контакт трубопроводов с землей не гарантирован. Во-первых, из-за их коррозии (а блуждающие токи ускоряют коррозию). Во-вторых, из-за возможного наличия в них вставок из материалов, не проводящих электричество (например, полиэтиленовых и полипропиленовых труб). Поэтому, подключившись к батареям, вы рискуете убить не только себя, но и соседей.

4. Сделать зануление , соединив перемычку между нулем и « землей » в самой розетке или подключив желтый провод к нулевой шине непосредственно на щитке. Так « самисебеэлектрики » тоже делают сплошь и рядом (по принципу « лучше такая защита, чем никакой » ). Но это запрещено.

Работать такое « заземление » будет, однако вероятность фатальной осечки слишком велика, чтобы расслабляться. Если вы воткнете вилку в розетку вверх ногами, в сети (вне дома) отгорел защитный ноль или при очередном ремонте где-то в недрах сети горе-электрики поменяли местами ноль и фазу (бывает, дело житейское) — рискуете получить опасные 220 V на корпусах приборов.

Правильный вариант: поставить УЗО
Даже если вы считаете, что ремонт в квартире подождет, а капитальный — еще не скоро, не откладывайте замену старого квартирного щитка и установку устройства защитного отключения (УЗО). Вот прямо завтра же посмотрите, есть оно у вас или нет. Если нет — вызовите электрика и поставьте.

Важно: Вне зависимости от того, есть у вас заземление или нет, вся электротехника в кухне и санузлах должна подключаться через УЗО.

УЗО — это автомат, который монтируется на din-рейку на отходящей от счетчика линии, перед обычными автоматическими предохранителями. Выглядит так же, как обычный « двойной » автомат. Основное отличие — наличие кнопки « тест » на корпусе. Через УЗО проходят фазный и нулевой провода.

Схема с сайта orenburgelectro.ru

Какой УЗО выбрать
Сколько линий и приборов вешать на одно защитное устройство, вам должен подсказать электрик. Если вкратце, основные характеристики УЗО: номинальный ток (например, у ведущих производителей это 16, 25, 40, 63 А) и номинальный отключающий ток (значение утечки, при котором УЗО срабатывает — 10 мА, 30 мА, 100 мА, 300 мА, 500 мА). Например, УЗО с номинальным током 16 или 25 А ставят на исходящие линии, коммутируя их с автоматами на одну « ступеньку » ниже (соответственно, 10 или 16 А).

Важно: При наличии в сети УЗО следует полностью исключить в линии зануление — контакт между нулем и « землей » : в этом случае при прикосновении к корпусам приборов ложные срабатывания УЗО будут постоянными. Если так и происходит — вызывайте электрика. Пусть проверит, что нет зануления.

Если все сделано правильно, то при опасных утечках через сотые доли секунды сеть, защищенная УЗО, будет обесточена. Да, удар током вы, вероятно, ощутите. Но ваши мышцы не успеет парализовать, вы не потеряете сознание, « уснув » с проводом в руках, и ваша жизнь будет вне опасности.

Да, если подключенный к УЗО прибор неисправен и « бьет » на корпус, отключения также будут постоянными. Но это тот случай, когда дыма без огня не бывает: вашей стиральной машине, посудомойке, или плите нужен ремонт.

Важный момент: УЗО — не альтернатива заземлению, а очень надежная подстраховка при его отсутствии или неисправности. Если у вас или управляющей компании руки наконец-таки дойдут до правильного заземления, ложные срабатывания УЗО перестанут давать о себе знать. Но если через какой-то момент УЗО снова начало систематически срабатывать — значит, с заземлением что-то не так.

Ремонт в старом доме: три шага до заземления
1. Вне зависимости от того, затеяли ли вы полный или выборочный ремонт (например, только в кухне, ванной или отдельно взятой комнате) — начинайте с переборки квартирного щитка со счетчиком и установкой УЗО (делать это может только квалифицированный электрик).

2. Замените проводку в ремонтируемых помещениях. Причем всю новую разводку делайте только трехжильным проводом, а розетки используйте только трехконтактные — с заземлением. Все линии доводите до квартирного щитка с блоком автоматов, защитные проводники (желтые провода PE) — оставляйте неподключенными.

Фото с сайта res.cloudinary.com

2. Воспользоваться бытовым тестером для проверки евророзеток (можно самостоятельно). Он почти никогда не ошибается и покажет все возможные ошибки (отсутствие контакта, перепутанные ноль и фазу , неработающее заземление). Если вы часто ремонтируете или меняете жилье, такой прибор в домашнем арсенале будет весьма кстати.

Помните: исправная электропроводка и правильно сделанное заземление не просто снизят вероятность бытовых электротравм, а сведут их к нулю. Поэтому экономить на модернизации сетей или вызове электрика точно не стоит!

ВАША ОЧЕРЕДЬ…
Если вы жили или живете в доме без заземления, расскажите, каким образом решали эту проблему. Удалось ли вам установить контур заземления еще до капитального ремонта дома?

Что будет если заземлить ноль после счетчика

ну тут главное чтоб никто к забору не подлез, шарахнуть может.

ЗЫ: да и проверки пускать при таком подключении не стоит, безучетное потребление. пересчитывают всю имеющуюся мощность на полгода.

на основании чего шарахнет?

Понятие “шаговое электричество”.

можно сразу оба провода к гаражу, с разных сторон

и он сам себя греть будет :)))))))))

Смотря какой счетчик, электронный почует. Забор током не ударит.

Если ноль со временем отгорит, можешь гараж спалить или удар током получить, если ноль оборвется.

приедем, посмотрим, проконсультируем.

А зачем именно к забору?

в гараж забейте лом поглубже в землю и будет точно такой же эффект. %))) Забор током не шарахнет. Попробуйте подкючить что нибудь на 1 кВт, самому инетересно что будет %))) Потом отпишитесь, что получилось.

Вот если лом в мерзлоту забить, то точно током шарахнет.

при чем тут мерзлота в гараже?

и лом надо держать одной рукой.

У нас под ногами 300 метров мерзлоты

Но до нее 2,5 метра, и в некоторых местах мерзота ушла до 8-ми метров,

где ты видел такой лом?

Хаха, ну откапай сейчас хотя 20 см. Летом грунт едва на 2 метра оттаивает.

Зимой у нас “земли” нет.

но я же ясно написал в гараже %)))

Я в гараже могу в легкую 20 см откопать. даже лом забить на метр

У меня на даче теплый септик на два метра, ну и что?

“Земли” все равно нет!

Что вы подразумеваеете под словом земли нет?

мерзлый грунт? И объясните, почему если лом в мерзлоте, то он шарахнет током?

зануление и заземление немножко отличаются

А, ничего доказывать не буду. Попробуй забить и фазу подать.

Если потом будешь в состоянии отписаться – пожму руку.

именно на эту тему, я бы с ним не спорил, поверь мне 🙂

из-за знаний и умений 🙂

ИМХО воровать не хорошо

80% жел Утепл гаражей стоят греются на халявной эл.эн.

Эт точно. А энергосбыт не может или не хочет выявит халявщиков.

с ломом все верно

Можно использовать любой штырь, арматуру на худой конец. люди так в деревнях теплицы отапливали. сам не пробовал. отпишитесь что из этого получилось. обычная печка процентов на 60-70 должна нагреваться от норм. мощности.

Ура работает. Током не бьет (пальцем трогал)

Прикрутил магистральному трубе большому.
Э/Вентилятор 1 кВт только так работает. Интересно а максимум сколько потянет?.

теперь бегом в патентное бюро, пока идею не своровали

для этих целей подходят трубы теплоцентралей они ну очень хорошо заземлены:))

Никто в деле не пользовался что -ли?

Вроде работоспособно(током не бьет, напряжение есть) Вчем слабые стороны?

Эта схема работает если,

Счетчик индукционный и подсоединен неправильно, фаза ноль поменяны на клеммах. Если соединение правильное, мотать будет даже быстрее.

что то ребято по физике не должно проходить

так как земля оно как бы везде земля что у соседа что у соседнего предприятия ( работать то оно точно будет, а счет как мне извесно как правило по фазе шпарит так какой смысл ?? (да, один провод как бы экономично а остальное ) воткни хоть кол железный рядом с гаражом будет работать никуда не денится, счетчик проверь на нагрузку..может он бешенно считает .

береш ноль с земли а плюс с розетки сечик мотать не будет сто пудов

Проще с техэтажа кинуть кабель в гараж, в техэтаже цепляешься за освещение,

И ни какого разрешения, ни какого счётчика, ни кто не придёт тревожить. Уже вторую зиму стоят железные гаражи подключёные к техэтажу в самом центре города, а никому нет дела. Обращались в Якутскэнерго несколько раз, последний раз отправили в управляющую компанию ООО УК ЖКХ Губинский, там футболили по кабинетам, так и не нашли кто должен заниматься этим. Чтобы отстали записали на клочке бумаги данные. Никто не пришёл и никому нет дела.

Плюс с розетки? это что-то новое %))) я думал у нас переменный ток.

хохол, я так и сделал крутится счётчик в чем причина не подскажешь?

Перемнный ток и фазаноль разные вещи засунь индикаторную отвертку в розетку и увидеш в одной дырке горит в другой нет вот тебе и переменный ток. А точно ничего не будет если ноль заземлить?всмысле с обьектом который заземлителем работает?

я не говорил что по обеим проводам идут фазы,

а просто сказал, что у переменки нет полюсов. или вы думаете по первому проводу, где фаза идет (+), а по нулевому (-)? %)))

Подключил утюг, дома все выключил. Счетчик не крутит.

Надо помощнее что нибудь чтоб проверит.

счетчик никогда крутить не будет если взять ноль с земли это физика на счетчик нет нагрузки есле взять только плюс это все проверено на украине. заземление *** да ладно

По пожарной части не опасно?

В интернете писали про генератор обратной мощности

физики все чтоли?

читал читал ниче не понял

Да нормально всё небоись эксперементируй все так делали делают и будут делать

Индикатор. отверткой находишь в розетке фазу, а ноль берешь не с розетки , а заземления(т/трассы,заб

Счетчик любой не крутит т.к. нагузки на него нету. Сам проверял.а заземление(0) током не бьет. Проверял лично

Лампочка Светит ярко, но пушке 2кВт мощности не хватает.

В полсилы работает сравнении с розеткой. Надо искать масленный радиатор-пускай нахаляву работает.

Идея бесплатного электричества

Кто нибудь знает подскажите – антимагнитная кнопка может сработать если 0 от земли взять? Ни каких в счётчике магнитных полей не создастся?

Я сделал так взял ноль с Земли а фазу с розетки счетчик крутится в чем проблема может быть?

тут два момента.

1. если “землю” взял с труб водоснабжения/отопления, готовься: – что током будет бить соседей. – к быстрой замене труб (3-5 лет).
2. если установлен современный цифровой счетчик, у него идет двойной учет по фазе и нулю и если разница превышает нормативы, счетчик это зафиксирует. привет энергетикам.
