Электромагнитный соленоидный клапан для газа: как он устроен и в чем его особенности

Электромагнитный соленоидный клапан для газа является экономичным электромеханическим устройством, применяемым для регулировки потока газа, поставляемого по газопроводу. В момент подачи или отключения питания устройством осуществляется открывание или закрывание проходного сечения клапана. В зависимости от особенностей эксплуатации конкретного участка газопроводной системы подбирается определенный тип клапана.

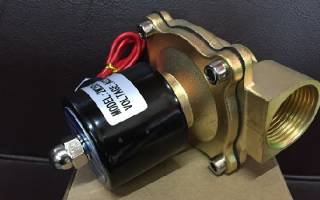

Электромагнитный клапан — это устройство, обеспечивающее безопасность использования газовой системы

Назначение, принцип действия и устройство клапана

Электромагнитные устройства применяют, чтобы быстро осуществлять дистанционное управление газопроводной системой в качестве регулирующей и запорной арматуры. Они обеспечивают признаваемую вполне достаточной безопасность при транспортировке и использовании природного газа. Повсеместное распространение электромагнитных автоматических соленоидных приспособлений в качестве запорной и регулирующей арматуры затронуло не только промышленные объекты и магистральные газопроводы, но и бытовую сферу. Их устанавливают на такие бытовые приборы, как газовые колонки и котлы, а также на газовые баллоны и при установке на автомашину ГБО.

Внутри соленоидных устройств возможна установка фильтров, позволяющих производить дополнительную очистку природного газа от содержащихся в нем примесей. При возникновении утечки природного газа, когда мгновенно произойдет изменение давления в системе, автоматика молниеносно перекроет подачу рабочей среды, исключив распространение токсичного вещества, представляющего огромную угрозу для здоровья.

Обратите внимание! Применить соленоидное устройство можно также в качестве отсекателя: разместив на месте ввода газопровода, добиваются прекращения подачи природного газа, если в этом возникнет необходимость.

Работают они таким образом. Пока не подано электрическое напряжение, устройство остается статичным, катушка обесточена, механическим воздействием пружины обеспечивается герметичное соприкосновение мембраны или поршня клапана с седлом. Подавая электрическое напряжение на катушку, добиваемся открытия клапана, происходящего под воздействием, порождаемым магнитным полем, возникающим в катушке, на плунжер, который втягивается в нее.

При подаче электричества клапан автоматически перекрывает подачу газа в сеть

Электромагнитные устройства для регулировки подачи газа составлены такими элементами:

• корпусом;
• крышкой;
• мембраной (поршнем);
• плунжером;
• штоком;
• пружиной;
• электрической катушкой (соленоидом).

Для изготовления корпусов и крышек могут быть использованы различные материалы:

• металлы и сплавы (принято использование чугуна, нержавейки, латуни);
• полимеры (прибегают к применению нейлона, полипропилена, эколона и т. п.)

Для изготовления плунжеров и штоков требуются особые магнитные материалы. Для катушек предусматривается изготовление корпуса, защищенного от проникновения пыли или полностью герметичного. Чтобы обмотать соленоиды, применяют высококачественный эмалированный провод, на который идет электротехническая медь.

К газопроводу электромагнитные устройства подключаются резьбовым или фланцевым соединением. Подключение к электросети производится посредством штекера.

Классификация электромагнитных клапанов в зависимости от особенностей устройства

Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов

Состав рабочей среды и особенности помещения определяют особенности исполнения:

• обычного;
• взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

• прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
• имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

• нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
• нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии

Обратите внимание! В ряде современных модифицированных моделей предусмотрено, что устройство, при необходимости, можно перенастроить, превращая его, по мере надобности, или в клапан открытого типа, или закрытого типа.

Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

• двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
• трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
• четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

На что стоит внимательно посмотреть при выборе электромагнитного клапана

Подбирая соленоидное устройство для управления газовым потоком, рекомендуется учитывать ряд характеристик и требований, небрежение которыми может обернуться проблемами в эксплуатации:

• значение номинального рабочего давления должно соответствовать сфере применения. Затраты на приобретение устройства с более высоким номинальным давлением могут оказаться излишними или даже вредными (если перепад давления окажется недостаточным);

В зависимости от модели клапана соблюдается правило его установки — по ходу движения рабочей среды или против

• установку двухходового клапана производят исключительно в направлении, указанном производителем приспособления. И работает двухходовой соленоидный клапан с потоком рабочей среды, перемещающимся в одном направлении. Попытка эксплуатации в направлении, не совпадающем с отмеченным производителем, приведет либо к неустойчивой работе приспособления, либо сделает работу невозможной;
• большинство моделей устройства выпускаются для эксплуатации в чистой рабочей среде. Производители указывают исключения, которые стоит уделить самое пристальное внимание. Установка, при которой электромагниты окажутся расположенными вертикально, поможет предотвратить попадание примесей в трубку сердечника;
• большинство моделей эксплуатируется при номинальном напряжении с отклонениями, не превышающими 10%.

Полезно знать! При пониженном напряжении открытие/закрытие будет неполным, возникнут вибрации и чрезмерные шумы. При повышенном напряжении возможен перегрев. В обоих случаях устройство выйдет из строя преждевременно.

• типоразмер должен быть соответствующим, чтобы не страдала производительность;
• устройство должно быть приспособлено для функционирования при минимальных/максимальных перепадах давления по месту предполагаемой установки;
• электрические параметры должны быть учтены. Большинство моделей допускает простое электрическое управление. В ряде моделей предусмотрено использование ручного режима включения/выключения в аварийной ситуации. Искробезопасными устройствами используется сверхмалая мощность, исключающая появление искр во взрывопожароопасной среде;
• материалы, из которых составлена конструкция, должны выдерживать условия эксплуатации по месту предполагаемой установки;
• выбранное устройство должно подходить к имеющемуся источнику питания. Замена катушки не позволяет переделать клапан, рассчитанный на другой вид тока.

Распространению электромагнитных соленоидных клапанов для газа поспособствовало внедрение ряда технологических инноваций, в результате которых возросла производительность устройств и снизилась стоимость. Установка приспособлений не связана с необходимостью приобретения дополнительных узлов, как в случае с шаровыми клапанами, и требует минимальных затрат времени, средств и усилий. Рассчитано электромагнитное соленоидное устройство на долговечную эксплуатацию, выдерживая около миллиона включений.

Клапаны электромагнитные газовые запорные во Владимире

электромагнитный клапан кзгэм-у Ду32НД

Клапан электромагнитный муфтовый Dendor Vz DN 25 (нормально-закрытый, прямого действия)

электромагнитный клапан кзгэм ВД 50

Клапан соленоидный нормально закрытый для воды росма СК-11-20 Ду 20 220В

Электромагнитный клапан 3/4″ SG55325

Электромагнитный газовый клапан-отсекатель «Кенарь GV-80 DN20 (3/4 дюйма)»

Клапан подпиточ.alomd с манометром 50мм, 0-4 бар

электромагнитный клапан кзгэм-у Ду15 НД

Клапан электромагнитный газовый КЭГ 20

Клапан электромагнитный газовый КЭГ 50

Meijian Клапан электромагнитный HG-510

Клапан электромагнитный отсечной Барьер-V 25

Клапан электромагнитный муфтовый Dendor Vz DN 25 (нормально-открытый, прямого действия)

Автоматический газовый вентиль (клапан) VC-102

Электромагнитный клапан CEME нормально закрытый 2-ход. 1/2″G DN 12 220В/50HZ 8614

Клапан электромагнитный поршневой стальной фланец Н.З. SMART HX5571F (AC220V, DC24V)

Клапан соленоидный нормально закрытый для воды росма СК-11-15 Ду 15 220В

Электромагнитный клапан SP61355 DN 2,5

Клапан электромагнитный муфтовый Dendor Vz DN 15 (нормально-открытый, прямого действия)

электромагнитный клапан кзгэм-у Ду40НД

Электромагнитный газовый клапан-отсекатель «Кенарь GV-80 DN15 (1/2″)»

электромагнитный клапан кзгэм-у Ду65НД

Электромагнитный клапан ДУ15 SG55344

электромагнитный клапан кзгэм-у Ду20 НД

6 VZK-Клапан электромагнитный 6 VZK Завод

Клапан электромагнитный газовый КЭГ 25

Клапан электромагнитный муфтовый Dendor Vz DN 20 (нормально-открытый, прямого действия)

Вентили (запорные клапаны) Вентиль 1/2″, Viega Eleganta 1 5788.45, латунь, с рычагом

Клапан эл.магнитный авус ду-25

Клапан соленоидный к контроллеру GA-325

НПЦ «Газотрон-С» Клапан электромагнитный газовый КЭМГ-А-25

электромагнитный клапан кзгэм-у Ду25 НД

Клапан электромагнитный муфтовый Dendor Vz DN 20 (нормально-закрытый, прямого действия)

50Гц Характеристики Основные Производитель Rain Bird Страна производитель США Тип Электромагнитный клапан Внутр

Электромагнитные клапана Rain Bird Rain Bird Клапан электромагнитный 100-DV 1″ ВР, 9V Соленоид

Клапан электромагнитный латунный нормально-закрытый ARM VT9174 (AC220V, DC12V, DC24V)

Электромагнитный клапан из латуни Н.З. 1/4″, Ду 13 мм, 0-16 бар(уплотнение FKM) 220 В

Бензиновый электромагнитный клапан Lovato

НПЦ «Газотрон-С» Клапан электромагнитный газовый КЭМГ-К-32

Клапан электромагнитный пластиковый нормально-закрытый SMART SP61355 (AC220V, DC12V, DC24V)

Клапан электромагнитный пластиковый нормально-закрытый ARM VT8174 (AC220V, DC12V, DC24V )

Клапан подпиточ,almd вр1/2″,штуцер, с маном,50мм0-4бар

Meijian Клапан электромагнитный HG-510

Электромагнитный газовый клапан отсекатель Кенарь GV-80 1/2″(DN15)

Клапаны электромагнитные в алюминиевом корпусе.

СП ТермоБрест ООО

Каталог продукции

Структура наименования BXXX – XXXXX X

Структура обозначения

1. В — обозначение серии;
2. Исходное состояние:
   Н — нормально закрытый
   Ф — нормально открытый
3. Присоединительный размер, дюймы
4. Исполнение клапана:
   Н — двухпозиционный
   С — для жидких сред
   М — с электроприводом регулятора потока газа
   Т — с медленным открытием
   Р — двухпозиционный с ручным взводом электрического типа
   Рм — двухпозиционный с ручным взводом механического типа
5. Номинал рабочего давления:
   0,2 — 0,2 бар
   0,5 — 0,5 бар
   1 — 1 бар
   2 — 2 бар
   3 — 3 бар
   4 — 4 бар
   6 — 6 бар
6. Дополнительные устройства или исполнение корпуса клапана:
   К — наличие регулятора потока, ручного
   П — наличие датчика положения, (открыт-закрыт) клапана;
   Е — взрывозащищенное исполнение клапана;
   У — угловое исполнение корпуса клапана;

Дополнительно необходимо указывать:
– ст. — для стального исполнения корпуса клапанов;
– ч. — для чугунного исполнения корпуса клапанов;
– фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.

Напряжение питания:
220 В, 110 В, 24В переменного тока;
220 В, 110 В, 24 В постоянного тока

Частота тока (50 Гц — только для исполнений на переменный ток)

Климатическое исполнение:
У3.1 — (-30…+60°С);
У2 — (-45…+60°С);
УХЛ2 — (-60…+60°С);
УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;

Номер технических условий: ТУРБ 05708554.021-96

По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.

Предназначение

Предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред, вязкостью до 40 сСт в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Клапаны электромагнитные

Клапаны электромагнитные СЕНСОР предназначены для управления потоками жидких и газообразных сред в трубопроводах. Электромагнитные клапаны СЕНСОР по управляющему сигналу изменяют свое состояние — открыт/закрыт.

Клапаны СЕНСОР подразделяются на нормально открытые и нормально закрытые, при отсутствии питания первый тип открыт, второй закрыт. Соответственно применяются для разных режимов работы.

Нормально закрытые клапаны СЕНСОР используются в качестве запорных клапанов перекрывающих трубопровод и отсечных клапанов с минимальным временем срабатывания менее 1-ой секунды.

Нормально открытые клапаны СЕНСОР при отсутствии электропитания находятся в открытом состоянии. Используются для сброса давления при отключении питания или сигналу аварийных приборов (газоанализаторов, датчиков пожара и т.п.).

Клапаны скоростные донные СЕНСОР

Скоростные донные клапаны СЕНСОР предназначены для установки на полуприцепы-цистерны, автоцистерны и наземные резервуары АГЗС для автоматической защиты при разгерметизации запорной арматуры, разрыве технологических трубопроводов и рукавов слива-налива СУГ.

Клапаны СЕНСОР подразделяются на клапаны с ручным управлением и клапаны с электромагнитной защелкой.

Клапаны донные с ручным управлением СЕНСОР

Открытие/закрытие клапана осуществляется в ручном режиме с помощью рычага открытия/закрытия.

Закрывание донного клапана СЕНСОР в случае возникновения аварийной ситуации происходит при повышении перепада давления между входным и выходным патрубками клапана до величины, которая является показателем аварийного расхода.

Донный клапан СЕНСОР устроен таким образом, что при опрокидывании автоцистерны отламывается наружная часть клапана с механизмом открывания по границе специальной проточки на корпусе клапана, при этом клапан остается закрытым.

Модификации донных клапанов СЕНСОР с ручным управлением:

• прямоходный донный клапан СЕНСОР с ручным управлением;
• угловой донный клапан СЕНСОР с ручным управлением.

Клапаны донные СЕНСОР с электромагнитной защелкой

Отличие донных клапанов СЕНСОР с электромагнитной защелкой от клапанов с ручным управлением в том, что дистанционное закрытие клапана осуществляется отключением его питания. Аварийное закрытие клапана произойдет при резком перепаде давления между входным и выходным патрубками клапана. Клапан оснащен термопредохранителем, который отключает питание клапана при тепловом воздействии в случае возникновения пожара в зоне установки клапана.

Открывание клапана СЕНСОР осуществляется в ручном режиме с помощью рычага. Дистанционное закрывание клапана осуществляется посредством отключения его питания.

Клапан СЕНСОР имеет проточку в корпусе, по которой при ударе или опрокидывании транспортной полуприцеп-цистерны отламывается наружная часть с механизмом открывания, при этом клапан останется закрытым.

Модификации донных клапанов СЕНСОР с электромагнитной защелкой и ручным управлением:

• прямоходный донный клапан СЕНСОР с ручным управлением;
• угловой донный клапан СЕНСОР с ручным управлением.
