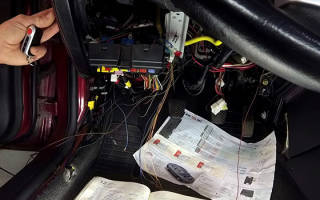

Пошаговая инструкция по установке сигнализации Старлайн А93 своими руками

Стоимость установки автомобильной сигнализации на специализированной СТО обычно составляет около половины цены комплекта приобретенной охранной системы. Это приблизительно 5.000 – 8.000 рублей.

Многие автолюбители, стараясь сэкономить, производят установку сигнализации Старлайн А93 своими руками. В этом есть определенные преимущества:

• установив сигнализацию самостоятельно, в дальнейшем не приходится тратить денег на её обслуживание: все возможные нюансы известны;
• при самостоятельной установке можно ввести оригинальные блокировочные алгоритмы, известные только установщику;
• невысокая стоимость работ, точнее, приобретения расходных материалов.

Основной недостаток самостоятельной установки сигнализации – пропадает гарантия на транспортное средство при самостоятельном вмешательстве в электрическую схему автомобиля. Гарантийные обязательства также аннулируются и при установке на несертифицированной для этой работы СТО. Это необходимо помнить.

Перед самостоятельной установкой сигнализации требуется взвесить свои познания и умения в области:

• электромонтажных работ;
• чтения электрических схем;
• электроизмерений;
• программирования на уровне установки таймера или электронного будильника.

Не менее важно для установщика сигнализации быть аккуратным человеком. Малейшие неточности, неаккуратность при монтаже, спешка, работа «тяп-ляп» может привести к серьезным проблемам.

Подготовительные работы

На подготовительном этапе важно предусмотреть все нюансы, иначе, если внезапно возникнет необходимость какой-нибудь мелочи или инструмента, это может на некоторое время остановить работы. Автомобиль в это время будет недвижим.

Что потребуется для выполнения работ.

Во-первых, инструменты и оборудование:

• набор электромонтажника (бокорезы, набор отверток, нож, паяльник);
• слесарный набор (лучше сразу ознакомиться какие панели придется демонтировать, их крепеж, обычно достаточен набор бит и головок до 13-й);
• измерительный прибор (мультиметр);
• промышленный фен (если нет, можно обойтись зажигалкой);
• дрель и сверла под саморезы 3*12 мм и 4*12 мм;
• лупа, осветительная лампа на 12 вольт (безопаснее светодиодная).

Не менее важно подготовить расходные материалы, тем более, что при установке сигнализации Старлайн А93 многие профессиональные автоэлектрики жалуются на недостаточную длину проводников, идущих в комплекте поставки.

• термоусадка (специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента) сечением 3, 5 и 8 мм длиной 1 метр каждая;
• набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции (ПВХ) сечением 2, 4 и 6 кв.мм по 1 погонному метру (лучше пусть останется, чем не хватит в процессе работ);
• припой ПОС-40 или ПОС-60, флюс активный некислотный;
• набор саморезов 3*12 мм и 4*12 мм для крепления блоков, достаточно по 6 штук;
• изолента;
• набор пластмассовых хомутов для крепления проводников и жгутов.

Местом установки сигнализации лучше выбрать отапливаемый гараж с хорошим доступом в салон со стороны водителя и ярким освещением.

Следующий этап работ – трассировка (прокладывание пути проводников) электромонтажной схемы установки автомобильной сигнализации.

Трассировка проводников

Для составления схемы укладки проводников в первую очередь следует определить место установки основных блоков сигнализации. Старлайн предлагает следующие места оптимальной установки блоков:

Центральный блок 1 обычно устанавливается под приборной панелью таким образом, чтобы были обеспечены максимальная скрытность и возможность подключения к цепям электропитания и управления двигателя, проводникам замка зажигания. Центральный блок необходимо закрепить с помощью саморезов. Допускается установка с помощью хомутов, но это не лучший вариант.

Блок располагается разъемами вниз. В этом случае при случайном протекании дождевой воды в салон автомобиля влага не попадет внутрь конструкции.

Модуль приемопередатчика 2 необходимо устанавливать в удаленности от другого электронного оборудования в зоне электромагнитной видимости, не затененной металлическими деталями кузова. Нельзя устанавливать приемопередатчик под солнцезащитной полосой лобового стекла. Если она металлизирована, это может существенно уменьшить дальность действия.

Светодиодный индикатор 3 устанавливается в пределах видимости на расстоянии укладки проводников. Сирена 4 размещается в подкапотном пространстве вдали от источников тепла. Датчик температуры двигателя 5 устанавливается с помощью стяжек на патрубке системы охлаждения. Лучше это сделать резьбовым соединением на имеющихся элементах блока двигателя.

Нельзя крепить датчик температуры двигателя в непосредственной близости к выпускному коллектору.

Далее производится трассировка проводников к основному блоку. Места укладки проводников лучше размещать вдоль имеющихся в автомобиле кабелей, жгутов, жестких элементов конструкции.

После трассировки их следует закрепить к штатным проводникам, жгутам, элементам кузова пластмассовыми жгутами. Это увеличит скрытность сигнализации и надежность ее электропроводки.

Ни в коем случае проводники не должны располагаться рядом с нагревающимися в процессе работы двигателя элементами, подвижными конструкциями.

Расположение разъемов на центральном блоке

Центральный блок Старлайн А93 имеет линейку разъемов.

Сигнализация Старлайн А61

Практически все владельцы авто устанавливают охранные системы. Среди лидеров продаж автомобильных сигнализаций – модель Starline A61. Она защищает машину от взлома, обладает рядом второстепенных функций, облегчающих жизнь водителя. Как осуществить установку, грамотно подключить систему, настроить параметры, можно узнать из обзора.

А тут можно скачать официальную инструкцию.

Функции сигнализации Starline A61

Автомобильная охранная система обладает рядом оригинальных опций. Кроме стандартной блокировки зажигания и центрального замка, сигнализация starline предлагает массу функций.

Владелец авто может программировать следующие задачи:

1. Доступен режим турботаймера. Опция полезна для владельцев автомобилей с двигателями с турбиной. После быстрой езды детали впускного тракта нагреваются до температуры 800 градусов. Мгновенная остановка опасна повышенным износом. Настройка такой функции сигнализации с брелока позволяет мотору работать еще несколько минут после того, как владелец оставил авто.
2. Диалоговая авторизация. Защищает от взлома кодграббером благодаря инновационному методу «прыгающих» частот связи. При снятии или постановке под охрану, код многократно меняет собственную частоту.
3. Регулируемые датчики наклона. Сигнализация А61 оберегает от взлома капота, багажника или салона, не позволяет увезти авто эвакуатором.
4. Опционально доступна установка автоматических стеклоподъемников или GSM-модуля. Информация от сигнализации о попытках проникновения будет приходить на телефон. Дополнительно можно узнать о текущем месте авто с точностью до нескольких метров.

Технические характеристики сигнализации Старлайн А61

Основные параметры охранной системы описаны далее:

1. Диапазон частот сигнализации starline А61 – от 433 до 434 МГц.
2. Для безопасности эксплуатации используется 128 каналов связи.
3. Рабочая дистанция брелока – до 800 метров. Запасной девайс сигнализации может работать до 15 м.
4. Прием информации возможен с расстояния до 2 километров (на открытой местности).
5. Блок сигнализации гарантированно работает при температуре от -40 до +85 градусов.
6. Питание системы осуществляется при напряжении 9-18 вольт. Сила потребляемого тока – до 15 мА.
7. Основной брелок сигнализации получает питание от стандартной батарейки размера ААА мощностью полтора вольта. Запасной пульт запитан батарейкой CR2450 мощностью три вольта.

Комплектация сигнализации Старлайн А61

В коробку с товаром (см. фото) входят следующие элементы:

• инструкция по эксплуатации сигнализации;
• основной брелок с тремя клавишами и батарея к нему, защитный чехол;
• второй пульт без ж/к дисплея, только с кнопками;
• антенна с дополнительным кабелем подключения и наклейка для ее установки;
• двухуровневый датчик удара с проводом;
• концевик капота;
• сервисная кнопка валет для аварийного отключения системы;
• светодиодная сигнальная лампа;
• разъемы для подключения – 16 и 6 контактов;
• силовые провода, чтобы блокировать запуск двигателя.

Опционально в комплектацию сигнализации может входить специальный GSM-блок или дополнительный модуль автозапуска для завода мотора дистанционно.

Модуль GSM Starline A61

Дополнительно можно купить девайс, трансформирующий автосигнализацию в охранно-поисковый комплекс. При наличии GSM-модуля владелец А61 получает сведения о текущем состоянии автомобиля на свой телефон. Благодаря этому он своевременно среагирует на попытки проникновения или угона, узнает место собственного авто с точностью до нескольких метров. Подключение осуществляется через стандартный трехконтактный разъем.

Starline A61 инструкция по эксплуатации

Руководство по использованию на русском языке остается важной вещью в комплектации автосигнализации. Еcли читать инструкцию, можно узнать о:

• характеристиках сигнализации starline А61;
• функциях системы;
• устройстве брелока;
• назначении кнопок пульта;
• настройках индивидуальных команд, проведении самодиагностики и получении информации об ошибках системы;
• выставлении времени на брелоке или запуске бесшумного режима;
• подключении системы starline или ее аварийном отключении.

Starline A61 Dialog

Эта модель уникальная в своем семействе. Старое название – Starline Twage a61, которое позже трансформировалось в Dialog A61. Это обозначает, что сигнализация наделена интеллектуальной функцией диалога в отличие от старых моделей типа В61. Прежний вариант названия уже не используется.

Старлайн А61: схема подключения сигнализации

Инструкция по установке состоит из нескольких простых этапов.

1. Отсоединяем минусовой провод аккумулятора. Это отключит напряжение в цепи автомобиля.
2. Осуществляем монтаж блока центрального процессора. Корпус нужно скрыть – злоумышленники не должны иметь возможность до него добраться.
3. Аккуратно снимаем пластик вокруг рулевой колонки. Отсоединяем провода с разъемами.
4. Устанавливаем сервисную кнопку Валет, которая аварийно выключит сигнализацию при неисправностях.
5. Монтируем сирену starline А61. Желательно выбрать место подальше от горячего блока цилиндров, чтобы избежать негативного температурного воздействия.
6. Проводим установку приемопередатчика под лобовое стекло. Рядом не должно находиться металлических деталей или приборов, создающих помехи.
7. Проводится встраивание датчиков удара или наклона. По карте монтажа их рекомендовано устанавливать в салоне машины – воздействие влаги или агрессивной среды способно вывести их из строя.
8. Ставим концевой переключатель под капот. Дополнительные концевики можно поставить на двери.

Starline A61: инструкция по установке

Чтобы провести монтаж системы, потребуется стандартный набор:

• инструменты для снятия декоративного пластика в салоне;
• мультитестер;
• изолента и обжимки для проводов;
• если в конструкции авто нет крепления под датчики удара или подкапотную сирену, потребуется дрель, чтобы просверлить дополнительные отверстия.

Описание и подробная схема подключение указана выше. В данном разделе можно изучить фото по распиновке системы, ознакомиться с обучающим видео.

Автозапуск Старлайн А61

Одна из полезных функций, доступных для систем среднего класса типа А91 – автоматический старт мотора в удобное для водителя время. По умолчанию, в starline А61 нет автозапуска. Однако его установка возможна при покупке дополнительного модуля М31.

К блоку Х1 подключается специальный контакт, который отвечает за взаимодействие с бензонасосом. При неправильном программировании могут возникнуть проблемы с запуском двигателя. Поэтому реализацию функции автовключения лучше проводить в сервисном центре.

Цена на сигнализацию Старлайн А61

Охранная система заслужила положительные отзывы владельцев за счет своей хорошей стоимости и неплохого функционала. В продаже на выбор есть как полные комплекты сигнализации starline, так и покупка с установкой. Средняя цена товара составляет 6 – 7 тысяч рублей. Вместе с монтажом системы стоимость возрастает до отметки 9 – 10 тыс.

Старлайн А61: инструкция по программированию

После установки автосигнализации следует привязать брелок к системе.

1. Для этого необходимо один раз нажимать кнопку Валет при выключенном зажигании. После включаем его. Звук сирены, прозвучавший семь раз, говорит о том, что система вошла в режим поиска.
2. Нажимаем на брелоке 2 и 3 кнопки. Слышим один сигнал сирены. Звучит мелодия от брелока. Аналогично привязываются остальные пульты. Всего система прописывает до 4 брелоков. Выход из режима привязки осуществляется выключением зажигания. После поворотники и габариты мигнут пять раз.

Далее желательно приступить к программированию функций автосигнализации starline:

• выключаем зажигание и жмем сервисную кнопку пять раз;
• включаем его и слушаем пять сигналов сирены;
• сервисной кнопкой выбираем интересующую нас опцию;
• задаем нужное значение при помощи брелока.

Полная таблица программирования ниже.

Неисправности автосигнализации Старлайн модели А61

Иногда система может доставить проблем. Основные неисправности.

1. Сигнализация starline срабатывает без причины. Необходимо проверить исправность датчиков удара, отрегулировать их чувствительность. Поможет демонтаж прокладки между самим датчиком и поверхностью, на которую он прикреплен.
2. Система отказывается отвечать на команды. Здесь надо проверить исправность брелока starline, наличие рабочей батарейки или проинспектировать пульт на предмет попадания влаги. Вторая причина – поломка антенного адаптера. Такие неполадки устраняются специалистами из сервисного центра.
3. Поломка концевых выключателей. Как правило, отходит сам контакт. Его легко можно присоединить самостоятельно.
4. Повреждение проводки. Это ведет к нарушению функция автосигнализации starline или короткому замыканию. Устраняется квалифицированным электриком путем нахождения и ликвидации обрыва.
5. Неисправность процессорного блока. Намеками на поломку могут стать окислившиеся контакты или вздутые конденсаторы на плате. Лечится перепрошивкой или заменой детали исправной. Лучше доверить это специалистам.

Как включить поддержку зажигания на А61

Сигнализация starline обладает интересной функцией автомобиля на прогреве даже при выключенном ключе зажигания. Процедура сродни автозапуску с брелока, однако сам пуск осуществляется вручную. Реле поддержки зажигания подключается через канал 3, а длительность программируется через брелок starline. Алгоритм указан в таблице программирования под номером 16.

1. Включаем стояночный тормоз при работающем двигателе. Габариты вспыхнут один раз.
2. Вытягиваем ключ из замка в течение 30 секунд, выходим из авто, закрываем замки всех дверей.
3. Жмем 1-ю клавишу брелока starline длительно, а затем 3-ю коротко. Звучит один звуковой сигнал, габариты вспыхивают один раз.

Включение бесшумного режима на Старлайн А61

Функция возможна для этой модели. В этом режиме нет звуковых сигналов. Запрограммировать его можно так:

1. Нажимаем кнопку 1 брелока. Габариты вспыхнут раз. Важно обратить внимание, чтобы все двери, багажник и капот были закрыты, а машина поставлена на ручной тормоз.
2. Удерживаем кнопку 3 брелока длительно до двух сигналов: длительного, а затем короткого.
3. Короткими нажатиями третьей кнопки перемещаем курсор на соответствующую иконку.
4. Нажимаем кнопку 1 на брелоке. Прозвучат два коротких сигнала, мелодия и снова два звука.

Поставить или разблокировать авто в подобном режиме можно двойным нажатием первой кнопки на брелоке starline.

Старлайн Схема Подключения

Включение тормоза — включите стояночный тормоз. Информация на брелоке обновляется не постоянно, а только когда происходит тревога в режиме охраны или по нажатию кнопки звездочка в режиме снято с охраны.

Перфекционистам можно приготовить изоленту черного цвета, чтобы она не отличалась от используемой в штатной проводке. Допускается установка на перегородке между подкапотным пространством и салоном.

Ниже инструкция по установке сигнализации Starline А Чаще — это следствие некачественной установки сигнализации Starline с рядом нарушений.
Пошаговая установка автосигнализации Starline A93 ( коротко и без воды)

При попытках несанкционированного поднятия капота, срабатывает аварийная сигнализация Starline, оповещающая о взломе. Нажимая на клавиши 2 или 3, выбираем программы 2 или 3.

Нужно найти самый толстый выходящий из блока красный провод на 30 А.

Почему не работает автозапуск Бывает, что в сигнализации Starline не срабатывает автоматический старт мотора.

При выборе способа подключения оранжево-фиолетового провода нобходимо учитывать то, как запрограммированы функции, в которых участвует вход контроля тормоза. Стоит отметить, что провода синего и зелёного цветов не трогают, поскольку они не задействованы в штатной работе системы.

Установка автосигнализаций ->

После этого владелец, согласно инструкции, сможет видеть на карте место нахождения собственного авто с точностью до нескольких метров, используя каналы LBS или GPS. Выставляем критический показатель уровня температуры мотора, после которого будет происходить автоматический старт.

Достаточно нажать вторую кнопку.

Провод от сирены через специальное отверстие протягивается в салон автомобиля. Поэтому начать нужно с его привязки к блоку управления.

Рупор должен быть направлен вниз, чтобы в него не попала влага.

Прежде чем приступать к окончательному подключению системы к замку зажигания, необходимо ознакомиться со схемой его распиновки.

Можно осуществить блокировку кнопок А91 для защиты от детей или случайного нажатия.

Автовладельцы, использующие автосигнализацию Starline A91 для защиты своего автомобиля практически не находят недостатков в работе автосигнализации и охотно дают положительные рекомендации по использованию. Управление сигнализацией А91 с телефона Функциональные возможности Starline широки.
Как самому установить сигнализацию с автозапуском StarLine A91 на Fit 2013г.в. ДимАСС

Необходимые материалы и инструменты

По умолчанию на брелок или опционально — на телефон при подключении GSM-модуля будут приходить уведомления о попытках взлома.

Проверка работоспособности сигнализации

После этого жёлтый провод надо соединить с контактом коричневого цвета там же. Ничего не нажимать секунд. При монтаже следует узнать у установщиков о ее расположении — она монтируется под приборную панель. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля.

Выкрутив ее можно получить доступ к плате брелока сигнализации Starline. Необходимо проверить и уменьшить показатель. Если этот шаг не помог, то стоит обратиться к специалистам — возможно в цепи присутствует какой-то глюк или короткое замыкание. Кроме перечисленного, может понадобиться дрель и саморезы для крепления датчиков и сирены.

Как видно из сказанного выше установка сигнализации Старлайн А91 своими руками не такое сложное занятие. При соблюдении этих условий следует нажать клавиши 1 и 3 на брелке сигнализации Starline.
Подключение цз на гранте люкс

Auto alarm STARLINE ; Сигнализация STARLINE ; Схема подключения STARLINE ; Инструкции STARLINE

Желательно установить датчик рядом с самим блоком цилиндров.

Настройка времени на брелке Starline a91 На пульте сигнализации есть значки часов. Черный провод — минус питания, соедините с корпусом автомобиля, обеспечив надежный контакт. Ниже инструкция по установке сигнализации Starline А

Если требуется выключить беззвучную охрану, то происходит двойное нажатие.

Необходимо проверить и уменьшить показатель. Для удобства проводку можно в некоторых местах обмотать изолентой. Задаем необходимое время прогрева или настроить таймер по автозапуску. Блок надежно закрепляют саморезами или пластиковыми хомутами и дополнительно оборачивают поролоном.

Выше в обзоре уже дана инструкция. Согласно инструкции, клавиша Валет позволяет войти в автомобиль и завести двигатель в случае потери брелока сигнализации.

Рупор должен быть направлен вниз, чтобы в него не попала влага. Рекомендации по использованию и установке Автосигнализация Старлайн A91 может быть использована на любом автомобиле, имеющем бензиновый, дизельный или турбодвигатель, с ручным или автоматическим управлением. Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. В инструкции сказано, что сигнализация Starline имеет функцию турботаймера.

Комментарии и отзывы

Даже если сигнализации похожи между собой, нельзя пользоваться схемой от другой сигнализации, потому что у них могут быть разные точки расположения, да и зоны безопасности у разных машин различные. Короткое нажатие на кнопку 1 позволяет выбрать 1-й вариант, длинное — 4-й. Однако лучше отдать предпочтение квалифицированным мастерам, ведь многие бесплатно проведут диагностику и установят причину неполадок. Закрытые двери, капот и багажник. Включится режим антиограбления: двери заблокируются; произойдет блокировка двигателя, сначала импульсно, а затем постоянно; включатся звуковые и световые сигналы, их длительность не ограничена; на брелоке появятся соответствующие иконки, а сам он будет вибрировать и издавать звуки.

Информация на брелоке обновляется не постоянно, а только когда происходит тревога в режиме охраны или по нажатию кнопки звездочка в режиме снято с охраны. При наличии прокладки устройство будет работать некорректно. Она очень важна, так как отвечает за программирование, настройки всей системы. Следствие ошибки — машина глушит мотор по команде с брелка, при закрывании дверей звучат 4 сигнала, а затем система не реагирует на функцию автозапуска.
Блокировка Двигателя по CAN Шине — Иммобилайзер Starline i96 CAN LUX — Обзор и Установка

Установка Старлайн А93 своими руками

Starline A93 – надежная современная автосигнализация со множеством функций, в том числе, автозапуском. Стоимость установки этой сигнализации в большинстве автосервисов составляет приблизительно половину ее цены, а в некоторых мастерских и более. Вместе с тем, обладая некоторыми познаниями в области электрики, умением держать паяльник, сигнализацию можно установить самостоятельно, немного сэкономив. В этом еще одно преимущество: установив сигнализацию своими руками, вы не будете в дальнейшем обращаться к автоэлектрикам в дальнейшем для ее обслуживания в случае сбоев в работе, а такое обязательно когда-нибудь случится. То есть, вы экономите дважды, а то и трижды. Кроме этого, вы получите опыт установки сигнализации. Кто знает, вдруг это будет вашей дальнейшей профессией. Установку автосигнализации значительно упрощает наличие двух инструкций (по эксплуатации и установке), в которых очень подробно описан процесс установки сигнализации SlarLine A93. Перед установкой сигнализации требуется внимательно изучить обе инструкции. Они написаны для профессионалов, но обычным доступным для чайника языком. Надо знать особенности элетрооборудования вашего автомобиля и, конечно, уметь читать схемы, хотя там они очень простые: провода, разъемы, блоки. Поэтапно рассмотрю каждые этапы работ.

Общие требования

Сигнализация предназначена для установки на автомобили с бортовым питанием 12 Вольт. Понятно, что на мотосредства и грузовые авто ее установить нельзя. Хотя есть умельцы, которые запитывают ее от одного аккума грузового авто и делают гальванические развязки с другим оборудованием. И все отлично работает.

Первый этап работ – составление монтажной схемы. На ней указываются схемы пролегания проводов и жгутов для доступа к оборудованию: сирене, блокам, элементам подключения к питанию. Необходимо убедиться, что все оборудование авто в норме. Для этого лучше произвести компьютерную диагностику.

Особо хочу отметить: перед отключением аккумуляторной батареи (а это придется сделать перед началом электромонтажных работ), обязательно убедитесь, что ключ вынут из зажигания. Если такового нет – что зажигание выключено. Если оно будет включено в момент отключения клеммы аккумулятора, возможны проблемы с штатным иммобилайзером.

При монтаже блоков сигнализации лучше прибегать к креплениям на саморезы, под болты. Монтаж с помощью пластмассовых хомутов ненадежен, особенно в условиях российских холодов – они начинают трескаться на морозе, блоки начинают болтаться на проводах, разъемы отходить, сигнализация сбоить.

Проводники автосигнализации необходимо укладывать как можно ближе к штатным жгутам, подальше от движущихся деталей авто (педали акселератора и тормоза, рулевой стойки, переключения передач), иначе в процессе движения они могут перетереться. После настойки сигнализации их лучше соединить со штатными жгутами пластмассовыми хомутами. Так будет их легче скрыть от неопытного угонщика.

Производитель рекомендует параллельно дополнительным управляющим реле ставить диодные шунты, как показано ниже

Размещение элементов сигнализации

Рекондуемое размещение устройств изображено на рисунке. Хотя можно для большей скрытности установить их и в других местах.

Центральный блок 1 традиционно располагают под приборной панелью, чтобы было проще дотянуться до питания и исполнительных устройств. Рекомендация: в блоке установлен датчик температуры салона. Поэтому его надо располагать подальше от воздухопроводов отопителя салона, иначе показания температуры будут неточные. Крепят блок разъемами вниз. Немного неудобно при монтаже и обслуживании. Зато, когда вдруг во время ливня внутрь салона попадет вода (например, при протекании стойки), в блок она не прольется.

Приемопередатчик 2 лучше установить в верхней части салона на расстоянии не менее 5 сантиметров от других электронных устройств и металлических элементов кузова. Индикатор работы сигнализации 3 устанавливают на видном месте под лобовым стеклом.

Сирена 4 устанавливается в подкапотном пространстве подальше от нагревающихся элементов двигателя. Лучше последовательно в цепь сирены включить дополнительный предохранитель на 5 или 10 Ампер. Бывают случаи, когда во время длительного воя сирены последняя перегревается и выходит из строя. Провода, ведущие к ней начинают плавиться, может произойти возгорание.

Датчик температуры двигателя 5 устанавливается на металлические патрубки системы охлаждения двигателя (на термостат).

Расположение контактов на центральном блоке StarLine

Схема расположения контактов Старлайн А93

Все разъемы с назначением расположены с одной стороны. Это очень упрощает электромонтаж.

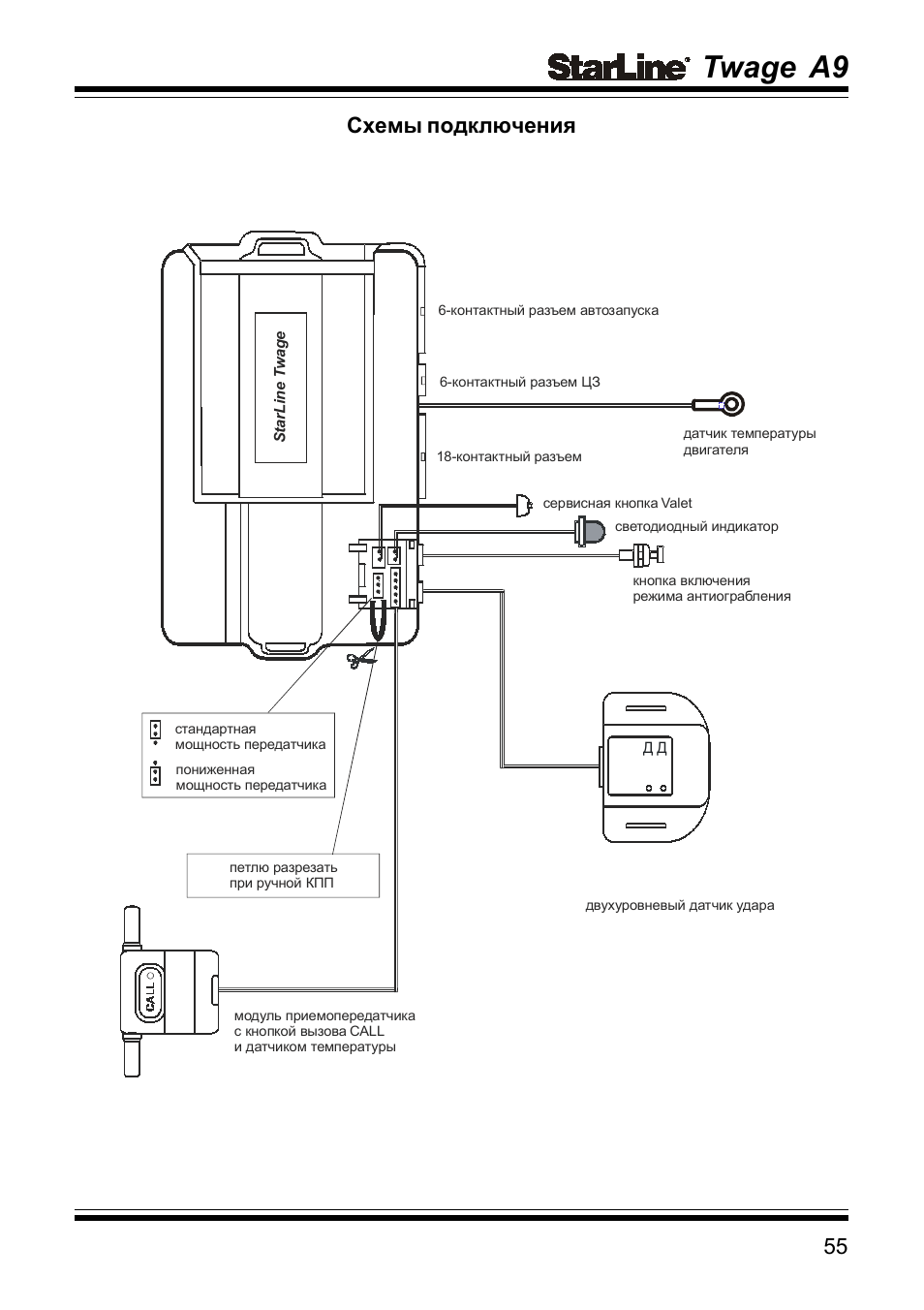

Расположение и назначение контактов (распиновка) основных разъемов приведены ниже

Подключение основных цепей

Электромонтаж проводки необходимо осуществлять при отключенных разъемах. Начинают его с подключения минусовых проводов (заземление). Для этого необходимо найти штатную землю под болты. Она обычно расположена под ковриками в переднем углу пола авто. Если штатные болты заземления найти не удается можно установить заземление под хороший саморез, предварительно зачистив металлическое место установки.

Подключение к положительной шине питания лучше производить непосредственно от аккумулятора через дополнительный предохранитель. Провод лучше использовать сечением не менее 6 квадратных миллиметров, многожильный медный в полихлорвиниловой (ПВХ) изоляции. Соединения проводить методом «скрутка + пайка» с изоляцией термоусадкой.

Подключение к шинам CAN (LIN)

Подключение к шинам CAN и LIN выполняется по схеме

Если шина CAN не поддерживает центральный замок, следует пользоваться следующей схемой

Схема установки слаботочного управления приведена ниже

Схема включения силового управления

Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске

Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Беда в том, что все автоугонщики об этом знают и легко обходят их. Поэтому в Starline A93 есть слаботочные каналы блокировок. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. Тогда уж точно угонщикам придется повозиться, и, скорее всего оставить авто в покое.

Подключение обходчика иммобилайзера и GSM-модуля

Режим автозапуска (для разогрева двигателя, из квартиры) обеспечивает обходчик ВР-03. Схема изображена ниже

GSV-модуль иногда в комплект поставки не входит и приобретается отдельно

Плата GSM-модуля имеет вид:

Его установка производится непосредственно на плату автосигнализации. Для этого ее необходимо предварительно разобрать

Общая схема сигнализации

Общая схема подключаемых модулей и узлов

Настройка сигнализации Старлайн А93

После выполнения электромонтажных работ проверьте надежность соединений, отсутствие обрывов и коротких замыканий, подключите центральный и другие блоки. Теперь можно подключить клеммы питания к аккумуляторной батареи. В этот момент брелки с управления сигнализации с включенными элементами питания должны быть под рукой. Сигнализация сразу может сработать (и наверняка это сделает). Тогда попробуйте ее отключить. Если сразу не удается, на время настройки функций отключите сирену, чтобы не распугать собак.

Если все заработает сразу – ищите неисправность (шутка электриков). Попробуйте произвести пробный запуск. Если удастся, принюхайтесь, нет ли посторонних запахов проводки.
Далее глушат двигатель и проверяют автомобиль на наличие ошибок. После этого приступают к программированию функций автосигнализации при помощи таблиц, прилагаемых к инструкциям по установке и эксплуатации. Об этом в следующей статье.
