Лада Калина Кросс. ЗАМЕНА ЛАМП

Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2.

Перед заменой лампы убедитесь, что соответствующий сигнально-осветительный прибор выключен.

Замена лампы ближнего света:

-откройте капот (см. раздел «Капот»);

– снимите защитную резиновую крышку 3 (рис. 62);

– отсоедините колодку с проводами от лампы;

-откиньте в сторону пружинный фиксатор 4, предварительно нажав на него;

– выньте лампу 5 за цоколь.

Установка новой лампы осуществляется в обратном порядке. Не касайтесь колбы лампы! Замену лампы рекомендуется проводить в хлопчатобумажных перчатках. После установки новой лампы
ближнего света убедитесь в плотном прилегании защитной резиновой крышки 3 к корпусу блок-фары.

Замена лампы дальнего света:

-откройте капот (см. раздел «Капот»);

– снимите защитную резиновую крышку 1;

– отсоедините колодку с проводом от лампы;

-откиньте в сторону пружинный фиксатор, предварительно нажав на него;

– выньте лампу за цоколь.

Установка новой лампы осуществляется в обратном порядке.
Не касайтесь колбы лампы! Замену лампы рекомендуется проводить в хлопчатобумажных перчатках. После установки новой лампы дальнего света убедитесь в плотном прилегании защитной резиновой крышки 1 к корпусу блок-фары.

Замена лампы дневного ходового и габаритного огней:

-откройте капот (см. раздел «Капот»);

– поверните патрон 2 лампы против часовой стрелки до упора;

-выньте патрон с лампой из корпуса фары;

– выньте лампу из патрона.

Установка новой лампы осуществляется в обратном порядке.

Замена лампы указателя поворота:

– откройте капот (см. раздел «Капот»);

– поверните на себя патрон 4 лампы до упора;

– выньте патрон с лампой из корпуса фары;

– поверните лампу против часовой стрелки до упора, предварительно нажав на неё;

– выньте лампу из патрона.

Установка новой лампы осуществляется в обратном порядке.

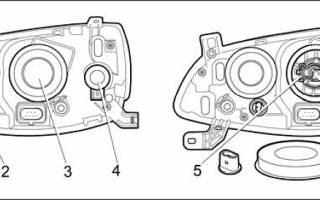

Рис. 62. Блок-фара

Замена ламп в заднем фонаре на автомобиле с кузовом «хэтчбек» (рис. 63а):

-откройте дверь задка (см. раздел «Дверь задка»);

– отверните два болта крепления заднего фонаря со стороны двери задка;

– прикладывая усилие, потяните задний фонарь на себя и выведите шпильки крепления из держателей заднего фонаря;

-отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;
– выньте лампу из патрона, предварительно нажав на нее и повернув против часовой стрелки до упора.

После установки новой лампы сборку и установку заднего фонаря проводите в обратном порядке.

Замена ламп в заднем фонаре на автомобиле с кузовом «универсал» (рис. 636):

-откройте дверь задка (см. раздел «Дверь задка»);

– откройте люк в обивке боковины;

-отсоедините колодку жгута проводов 1 заднего фонаря от жгута проводов автомобиля;

-отверните три гайки крепления заднего фонаря;

-выведите задний фонарь из зацепления с фиксатором;

-отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;

-поверните патрон с лампой, требующей замены, против часовой стрелки и выньте его из корпуса заднего фонаря;

-извлеките лампу из патрона, слегка нажав на неё и повернув против часовой стрелки;

– вставьте новую лампу в патрон, нажав на неё и повернув по часовой стрелке;

После замены лампы сборку и установку заднего фонаря проводите в обратном порядке.

Как поменять лампы ближнего, дальнего света, ДХО и противотуманки на Лада Калина

Лампа ближнего света Калины имеет прямую связь с безопасностью на дороге. Световой элемент освещает обочину, дорожное полотно, а также не допускает ослепления участников встречного движения. Лампа рассчитана на 2-4 года службы в зависимости от производителя. Даже неопытному пользователю при замене не потребуется демонтировать фару и применять сложные инструменты.

Особенности конструкции

Свет Калины не отличается технологичностью, так как в оптике используются классические галогеновые элементы. С завода в модулях стоят детали от Philips или Osram с приставкой Long Life, что означает увеличенный срок службы.

Система освещения Калины в старом и новом кузове отличается расположением модулей, формой, размером. В оптике используются элементы:

• поворотники – PY21W;
• ближний свет – H7/55 Вт;
• дальний свет – H1/60 Вт;
• противотуманки – H11/55 Вт;
• габариты – W5W.

В модификациях Калины с 2013 года с завода добавлены ходовые огни, в которых используются детали с индексом W21/5W.

Некоторые автовладельцы не могут просунуть руку в стесненное пространство между телевизором и корпусом воздушного фильтра. В таком случае демонтируется впускная система Калины или снимается решетка радиатора и фара.

Когда и почему нужно менять

Заводской свет настраивается в процессе производства, в момент прохождения технической проверки. В новом автомобиле модули светят с максимальной мощностью и на пике возможностей. Необходимость замены определяется по основным признакам:

1. Уменьшение силы света.
2. Появление желтизны и мутных участков на светотеневой полосе.
3. Полное отключение одного из модулей света.
4. Повышение яркости после удара подвески о выбоину или механического контакта с фарой.

Лампы Калины, установленные на конвейере, служат не более 4 лет. Помутнение, ухудшение видимости и появление неосвещенных участков появляется после обгорания нити и задымления колбы. В таком случае свет плохо проходит через загрязнение и не попадает на нужные участки рефлектора. На дороге прослеживаются желтые пятна света, притемненные области.

Толщина нити светового модуля рассчитывается инженерами на производстве. При ударе лампа сотрясается, спираль истончается. При внешнем осмотре выявляется большой прирост в мощности луча. Это говорит о скором выходе из строя галогенки, так как тонкая нить нагревается выше положенной температуры и начинает плавиться. Срок службы поврежденной детали составляет от одной минуты до нескольких часов.

Какие лампы лучше использовать в Калине

Чтобы узнать, какие лампы в Калине установлены при сборке, нужно снять крышку и вытащить деталь. На корпусе напечатано название, модель и тип запчасти. В качестве основного света компания АвтоВАЗ использует изделия от Philips. Однако в некоторых моделях встречаются детали от Osram.

При поиске лампочек в Калину следует руководствоваться проверенными вариантами:

• номером на кузове Kalina или в паспорте транспортного средства;
• заранее извлеченным из фонаря перегоревшим образцом.

Номер кузова вводится в специальное окно, которые всплывает при посещении интернет-ресурсов с каталогами. Такие системы самостоятельно определяют год производства, комплектацию и тип светового оборудования и предлагают список оригинальных запчастей и заменителей для Калины.

Номер предоставляется продавцу в магазине для точного определения кода детали. Простой и надежный способ – извлечение лампы из цоколя и покупка новой по образцу. В таком случае исключается приобретение неверной детали и повторный поход в магазин для обмена.

В Калине хэтчбек и седан используются одинаковые световые приборы. Тип запчастей не отличается и в кузове универсал.

При выборе лампочки важно придерживаться рекомендованных параметров от завода-изготовителя Калины. Установка света с большей мощностью приведет к оплавлению внутренних частей оптики и повреждению контактной группы. После монтажа дешевых заменителей возможны повреждения из-за некачественной сборки детали и даже взрыва колбы.

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

1. Заглушить мотор Калины.
2. Открыть крышку капота.
3. Снять защитный пыльник на тыльной стороне фонаря.
4. Аккуратно отключить пластиковую фишку.
5. Открыть фиксатор.
6. Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

1. Без снятия фары.
2. С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

1. Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
2. Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
3. Открыть уплотнители модулей света.
4. Демонтировать колодку с проводами.
5. Отвести пружинный фиксатор.
6. Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

1. Открыть капот.
2. Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
3. Повернуть влево на 90°.
4. Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

1. Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
2. Отодвинуть детали к двигателю.
3. Нащупать пластмассовый патрон и повернуть его в левую сторону.
4. Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

1. Установить ее в патрон.
2. Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

1. Вывернуть колесо в сторону моторного отсека.
2. Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
3. Отогнуть подкрылок.
4. Повернуть световую лампу влево до упора.
5. Потянуть на себя.
6. Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

Как поменять задние лампочки на калине

Как самому заменить задний плафон на авто. С Калиной тут все гораздо упростили, например, не нужно никакого инструмента чтобы открутить задний фонарь, все отражено на фотографии, вам просто просмотреть и не надо ломать голову. Просто, как замена заднего фонаря Рэно Сандеро или демонтаж задней фары Great Wall (Гритвэл)

Вот вся картина. Видим: кругами отмечены фиксаторы — взять двумя пальцами и открутить, их всего три штуки.Крутить только налево так как резьба правая, дальше смотрим фотографию снизу, дальнейшие шаги которые нам надо сделать…

Далее, нужно снять штекер,одна часть остается с основной проводкой, которая связанна с салоном автомобиля.

И вот она перед вами — слева вам показано ушко; когда снимаете, надо прижимать его, чтобы выдернуть и при этом не сломать ничего лишнего. И вот она тут тоже, все крепление, все что находится с внутри. Замена лампочек в фаре Лада Калина тоже производится просто.

Видно как вытаскивать лампочки, видно где вынули — на самом корпусе две прорези в гнезде. Главное попасть в них, когда будите собирать, под них на самом креплении два замка,как бы два выступа — вставив его прямо пазы надо прокрутить на право на 180 градусов,то есть на пол оборота,также и вытаскиваем.

Сейчас очень отчетлива видно, так как фотографии хорошего качество. Вот видим два выступа про них мы и говорили, вот ими то и надо попасть в паз который показали в предыдущей фотографии. Достаточно все просто и, я бы сказал, удобно, так что очень приятно хоть что только не говорили про наш авто- пром. Делает позитив в продвижении лучшую сторону. И это радует, честно, я выскажу свое мнение — может некоторым и не понравиться, но я выражу свое мнение и приведу пример, так как вся моя жизнь связана с авто и робота в том числе.

Снять задний фонарь Лада Калина 2 может потребоваться в случае его поломки, замены ламп, либо для доработки и тюнинга фонаря. Процесс не сложный и не займет более 20 минут времени.

Потребуется: торцевой ключ “на 8”.

Порядок действий для автомобиля Лада Калина 2 хэтчбек:

1. Открыть дверь багажника и открутить 2 болта крепления фонаря.
2. Потянуть фонарь назад, выводя два фиксатора из держателей на кузове.
3. Извлечь из корпуса фонаря патроны ламп, повернув их против часовой стрелки.

Порядок действий для автомобиля Лада Калина 2 универсал:

1. Открыть люк в обшивке багажника.
2. Отключить колодку с проводами заднего фонаря.
3. Отвернуть 3 гайки крепления.
4. Потянуть фонарь назад, выводя его из зацепления с фиксатором.
5. Извлечь из корпуса фонаря патроны ламп, повернув их против часовой стрелки.

Установка ламп и фонаря осуществляется в обратной последовательности. На сайте есть другие полезные инструкции по ремонту Лада Калина 2.

На калине в исполнении хетчбэк, задние лампочки можно поменять только сняв фару полностью. Вам понадобится головка или трубка на 10, чтобы открутить 2 гайки.

Первым делом открываем багажник, первая гайка находится под пластмассовой заглушкой, откуда выходит ремень безопасности.

Вторая гайка распаложена внизу, около катушки ремня безопасности.

Откручиваем обе гайки и вынимаем заднюю фару на себя. Важно: при откручивании гаек желательно в конце сделать это пальцами, чтобы они не провалились внутрь, достать будет сложно.

Теперь все лампочки у нас на виду.

Плафоны лампочек вынимаются путем поварачивания против часовой стрелки на 45 градусов.

Меняем лампочку на новую и собираем все в обратной последовательности.

Замена Ламп Задних Фонарей Лада Калина Универсал

замена лампы в фарах Лада Калина

Снимите отрицательную клемму с аккумулятора.

Снятие и установка ближнего света Калины

1. Снимите защитный резиновый чехол с корпуса фары, потянув за один из 3 его лепестков.
2. Отсоедините кабельные наконечники от лампы.
3. Снимите пружинный зажим с крючка двумя крючками и снимите его с лампы.
4. Снять ближний свет с корпуса фары Калина.

Задний противотуманный фонарь (H7) устанавливается в обратном порядке.

Снятие и установка дальнего света Калины

1. Отсоединить проводку от лампы.
2. Снимите замок с зацепления, сжимая его концы.
3. Снять дистанционную лампочку с фары Калины.

Замена лампы ближнего света (H1) производится в обратном порядке.

Снятие и изменение размера калины

1. Снимите держатель лампы.
2. Отключите лампу.

Установка последней боковой лампочки (W5W) производится в обратном порядке.

Снятие и установка калины поворотников

1. Поверните держатель указателя поворота по часовой стрелке на 45 °.
2. Выньте картридж из корпуса фары.
3. Снимите лампу вращения, нажав на нее, а затем поверните полностью против часовой стрелки.

Установка последней лампы поворота в фару производится в обратном порядке.

Снятие и установка задних фонарей Калина

1. Снимите патрон с боковых и противотуманных фар, повернув его против часовой стрелки стрелы.
2. Извлеките лампу из держателя, надавив на нее и полностью повернув против часовой стрелки.

Установка последней лампы в прозрение Калина производится в обратном порядке.

1. комбинированный лампа парковочные огни и противотуманные фары имеют 2 выступа, расположенных на разных уровнях. После установки язычки должны подходить к соответствующим канавкам картриджа.
2. Канавки на корпусе лампы имеют различную ширину, которую следует учитывать при установке патрона лампы.

Читайте также

замена Лада Калина Лампа

Замена лампы стоп-сигналы Лада Калина. Оба сгорели одновременно. Мы ищем причины.

Замена ламп стоп-сигнала Лада Калина на хэтчбек ВАЗ 1119

За замены Требуется: ключ трубки 8 и ручка, магнит или магнитная ручка.

Операции по замене оставшихся ламп выполняются аналогично.

Положение ламп в подсветке калины

1. Задний ход;
2. Стоп-сигнал;
3. Указатель поворота;
4. Боковые и противотуманные фары.

Связанный контент

Комментарии (22)

Не рекомендуется заменять лампы ближнего света на левой фаре, только сняв бачок омывателя. И если еще есть кондиционер с ABS, то аналогичную процедуру с правой фарой можно сделать, только сняв всю фару))))

как удивительно, почему это не упоминается в руководстве по ремонту?

и через 3 минуты он заменил ближний светильник. А до этого я долго не мог сгореть. Чтобы убедиться, что лампа стоит правильно, вы можете посмотреть на фару снаружи (первый раз, когда мне удалось поставить ее неправильно). Всем удачи.

Может быть, что-то можно нажать, или что-то там заклинило? Как аккуратно убрать его оттуда?

Я пытаюсь изменить левый задний зазор. Я открутил блок фар (калина, универсал), размер картриджа не снимается! Он вращается свободно, вперед и назад, но не может быть удален, сидя плотно. Вращайте взад и вперед. Удаляется без проблем.

Может быть, что-то можно нажать, или что-то там заклинило? Как аккуратно убрать его оттуда?

просто поверните картридж против часовой стрелки и вытащите

Я пытаюсь поменять левую задний размер я открутил блок фар (калина, универсал), размер картриджа не снимается! Он вращается свободно, вперед и назад, но не может быть удален, сидя плотно. Вращайте взад и вперед. Удаляется без проблем.

Может быть, что-то можно нажать, или что-то там заклинило? Как аккуратно убрать его оттуда?

просто переверните картридж против часовой стрелки стрелки и вытащить

Не так много замены искрящейся калины на левой фаре можно сделать, только сняв ее бачок омывателя.

Как глупо! Если у вас есть навыки (если вы знаете, как это работает там). ничего не нужно удалять. Через 10 минут максимум (с перерывом на дым) меняется на ощупь. И если вы лезете в первый раз, лучше вынуть батарею, тогда будет удобно и все видно.

Читайте также

Не рекомендуется заменять лампы ближнего света на левой фаре, только сняв бачок омывателя.

Слева, насколько я понимаю, водитель? поменял всего за 7 минут, сначала поменял на калину. Так что все хорошо там. Для тех, кто первый. Лучше взгляните на крепежное устройство, оно будет понятнее, чем нажатие / сжатие пружины на ощупь

Не так много замены искрящейся калины на левой фаре можно сделать, только сняв ее бачок омывателя.

Слева, насколько я понимаю, водитель? поменял всего за 7 минут, сначала поменял на калину. Так что все хорошо там. Для тех, кто первый. Лучше взгляните на крепежное устройство, оно будет понятнее, чем нажатие / сжатие пружины на ощупь

Я поддерживаю. Также недавно впервые поменял левый ближний свет. Мне пришлось повозиться дольше 7 минут. Но в принципе все просто. И да, лучше сначала прочитать больше здесь. Менять в первый раз, на всякий случай, лучше днем ​​или в хорошо освещенном месте (на парковке, под фонарем, не очень удобно, например).

Нельзя заменить лампу, не сняв фары с калины, с 16 клапанами в голове! АБС и Кандер: -?

Обсудить фигню. У меня две калины, а именно 16 ячеек с АБС и кондером, люком и универсалом. Это, конечно, с трудом меняется, но не нужно убирать свет!

Про муху в мази — дерьмо! Я просто заменил обе лампы ближнего света (машина с презервативом, вес — 105 кг, рост — 195, рука у меня тоже не маленькая) Ничего не нужно снимать, есть подсказка: оберните руку повязкой сверху с помощью повязки, скажем, сделать браслет. Рука сложена в расщелину со сложенной лодкой, затем внутри поворачивается на 90 градусов. Если он не подходит при входе в колбу, поднимите его (лампочку) в сторону к держателю проволоки. Главное не изобретать. Очень полезно принимать 100 г перед операцией. Браслет необходим для упомянутого поворота кисти. Время работы обоих огней 5 минут. Для более быстрого снятия бачка омывателя также добавлена ​​труба кондера. Не факт, что это будет легко исправить назад.

Спасибо неизвестному другу Fold Boats, Поворот на 90 градусов, Браслет и Держатель. это шедевр)))).

Я опишу свои приключения с лампочками, может кто-нибудь поможет.

Потому что мне очень лень снимать аккумулятор и бачок омывателя ушел. Все можно заменить, не снимая за 5 минут! 100 грамм и терпение действительно понадобятся))). Прежде всего, вам нужен фонарик, чтобы рассмотреть, как подключен провод, который удерживает лампу. Чтобы получить лампу, согните руку на те же 90 градусов. и поддерживать связь. Подключаем провода, закрываем кожух, пьем по 100 гр. за победу))). С боковыми фонарями сложнее (((Я крутил, крутил. Не понимаю, моя рука не сгибается 4 раза, и она не попадает на фару. Нужно достать ее двумя пальцами, которые нужно согнуться на 90 градусов в обратном направлении (до меня не получилось).: sad: Пьем 100 грамм, я полз по сайтам. Я сошел с ума! Кто пишет фары блока, нужно убрать, кто должен тянуть за провод! Бампер! Я скину провод кому-нибудь, оторву нахрен Хуже будет! Давай выпьем 100 гр. Я решил забрать его маленькой отверткой, разболтался и хорош Хэтч. Заканчиваю остальное!: Lol: Хорошо удачи, терпения и 100 в. все: P
