Катушки зажигания систем зажигания автомобилей являются повышающим автотрансформатором напряжения и служат для преобразования прерывистого тока низкого напряжения (12 В) в ток высокого напряжения (11-25 кВ), для пробоя воздушного зазора между электродами свечи зажигания.

Катушки зажигания контактных, контактно-транзисторных и бесконтактных систем зажигания автомобилей, типы, конструкция, устройство, принцип работы.

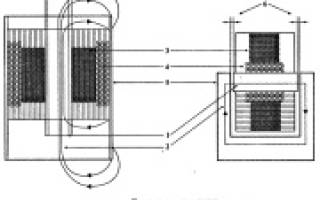

По конструкции магнитной цепи катушки зажигания разделяются на два типа:

— С разомкнутой магнитной цепью.
— С замкнутой магнитной цепью.

В катушках с разомкнутой магнитной цепью значительную часть пути магнитный поток проходит по воздуху, поэтому в воздушном пространстве сосредотачивается основная часть электромагнитной энергии. В катушках с замкнутой магнитной цепью основную часть пути магнитный поток проходит через стальной магнитопровод и только лишь незначительную часть пути — через воздушные зазоры величиной порядка нескольких десятых миллиметра каждый.

Общее устройство катушки зажигания.

Электромагнитная энергия запасается как в воздушных зазорах, так и в стали. В катушках с замкнутой магнитной цепью затраты меди меньше, чем в катушках с разомкнутой цепью. В отношении затрат стали имеет место обратное явление.

По выполнению обмоток катушки зажигания с разомкнутой магнитной цепью разделяются на два типа: с внутренней и наружной первичной обмоткой. Последние имеют ряд преимуществ:

— Лучшие условия охлаждения.
— Масса привода вторичной обмотки меньше, что удешевляет их изготовление.
— Меньше сопротивление вторичной обмотки.

Поэтому многие катушки зажигания выполняются с наружной первичной обмоткой. По типу изоляции катушки зажигания делятся на маслонаполненные и “сухие”. Трансформаторное масло нужно в катушке для изоляции проводов обмоток и теплоотвода. В “сухих” катушках зажигания роль изолятора выполняет компаунд.

Катушки зажигания контактных систем зажигания, устройство.

Типовая автомобильная катушка зажигания представляет собой электрический автотрансформатор с разомкнутой магнитной цепью. Сердечник катушки зажигания набран из пластин трансформаторной стали, толщиной 0,35 мм, изолированных друг от друга окалиной для снижения вихревых токов Фуко. На сердечник надета изолирующая трубка, на которую намотана вторичная обмотка.

Каждый слой этой обмотки изолирован конденсаторной бумагой, а последние слои намотаны с зазором между витками 2-3 мм, чтобы уменьшить опасность пробоя изоляции. Первичная обмотка намотана поверх вторичной обмотки, что облегчает отвод от нее тепла. Корпус катушки зажигания штампован из листовой стали. Внутри корпуса установлен наружный магнитоотвод из трансформаторной стали.

Фарфоровый изолятор (снизу) и карболитовая крышка (сверху) предотвращают возможность пробоя между сердечником и корпусом катушки. Крышка имеет четыре выходные клеммы: центральную — высоковольтную и три низковольтных — безымянную и клеммы “ВК” (включение) и “ВК-Б” (включение от батареи). Один конец вторичной обмотки выводится к клемме высокого напряжения через контактную пластину и пружину.

Высоковольтная клемма с помощью наконечника соединяется через высоковольтный провод с центральным электродом крышки распределителя. Другой конец вторичной обмотки и конец первичной обмотки соединены между собой (автотрансформаторная связь обмоток) и подведены к безымянной клемме на крышке. Эта клемма соединяется с клеммой “Р” распределителя. Другой конец первичной обмотки соединен с клеммой “ВК”.

Общее устройство катушки зажигания с четырьмя выводными клеммами.

Число витков обмоток катушки зажигания зависит от ее типа и находится в пределах 180-330 — для первичной и 18 000-22 000 — для вторичной. Соответственно, диаметр провода первичной обмотки 0,52-0,86 мм, а вторичной обмотки 0,07-0,09 мм. Коэффициент трансформации (Ктр) равен отношению числа витков вторичной обмотки к числу витков первичной обмотки — W2/W1.

Пространство между обмотками и корпусом катушки зажигания заполнено изолирующим наполнителем — трансформаторным маслом. Герметичность карболитовой крышки в кожухе обеспечивается прокладкой.

К клеммам “ВК-Б” подсоединен добавочный резистор, установленный в керамическом изоляторе. Добавочный резистор может крепиться как на самой катушке, так и отдельно от нее. Сопротивление резистора в зависимости от типа катушки 1,0-1,9 Ом. При пуске двигателя катушка зажигания питается от аккумуляторной батареи, напряжение которой понижено (до 6-8 В) из-за потребления стартером большего тока, что приводит к снижению тока в первичной обмотке и развитию катушкой вторичного напряжения.

С учетом этого обстоятельства первичная обмотка катушки зажигания рассчитывается на напряжение 6-8 В, а остальное напряжение источника гасится в добавочном резисторе. Последний, при пуске двигателя закорачивается, и первичный ток возрастает, что обеспечивает достаточную величину вторичного напряжения для пробоя искрового промежутка свечи зажигания.

Общее устройство катушки зажигания с тремя выводными клеммами.

Дополнительное сопротивление является также вариатором, то есть в зависимости от нагрева изменяет сопротивление. При малых оборотах двигателя, ток, протекающий через первичную обмотку катушки зажигания, достигает большой величины, что нежелательно, т. к. начинают усиленно обгорать контакты прерывателя и возрастает возможное вторичное напряжение, которое при увеличении (например, с увеличением зазора между электродами свечи) может привести к пробою бегунка или в другом “слабом месте”.

С нагревом же, вариатор увеличивает сопротивление и уменьшает первичный ток. В некоторых системах зажигания (например автомобилей ВАЗ) добавочный резистор отсутствует, что обусловлено высокими характеристиками электропусковой системы. Благодаря чему напряжение аккумуляторной батареи при пуске снижается незначительно.

Характеристики и параметры катушек зажигания контактных, контактно-транзисторных и бесконтактных систем зажигания автомобилей.

Особенности катушек зажигания Б117, Б117-А и Б115-В.

Особенностью катушек зажигания Б117 (А) и Б115-В, имеющих большое сопротивление первичной обмотки, является то, что, если случайно оставить включенным зажигание, катушка не выйдет из строя, а произойдет полный разряд аккумуляторной батареи.

Вместо катушки зажигания Б115-В, которую устанавливают на автомобили Москвич и ИЖ, можно применять катушку Б117-А без добавочного резистора. Причем эта замена не только возможна, но и желательна.

Катушки зажигания контактно-транзисторных и бесконтактных систем зажигания.

Конструкция катушек зажигания для контактно-транзисторных и бесконтактных систем зажигания аналогична конструкции катушки зажигания классической батарейной системы зажигания. Различие в основном состоит в намоточных данных. Катушки зажигания Б114 и Б118 — маслонаполненные.

Особенности устройства катушек зажигания Б114 и Б118 с тремя выводными клеммами.

Один конец вторичной обмотки соединен с высоковольтным выводом, а второй с корпусом катушки зажигания, на массу. При таком выводе вторичной обмотки исключается воздействие высокого напряжения на выходной (силовой) транзистор коммутатора. При установке на автомобиль корпус этих катушек зажигания должен быть хорошо соединен с массой.

Катушка зажигания Б118 применяется с коммутатором ТК-200, использование других катушек с этим коммутатором невозможно. Маслонаполненная катушка Б116 взаимозаменяема с “сухой” 31.3705. Однако Б116 обладает более высокой живучестью при перегревах и прочих неприятностях.

По материалам книги «Справочник по устройству и ремонту электронных приборов автомобилей».
Ходасевич А. Г., Ходасевич Т. И.

Контактная система зажигания уже прошлый век. Нужно избавляться от него скорее…Проблем-то он особо не доставлял, в основном мучал конденсатор. Были сильные дергания, замена на новый ничего не дало. Нашел сссровский, поставил забыл. С наступлением холодов начались проблемы с запуском. Перепады температуры, сырые контакты и т.д.
Очень хотел поставить 08 трамблер с датчиком Холла, катушкой и коммутатором от 2108. Но не нашел трамлера с датчиком Холла. 08 трамблер с датчиком холла, так называемый лада для волги, давно уже не выпускается, ну и старые запасы уже давно исчерпаны. Аналоги с датчиками холла тоже не нашел.
Решил тогда ставить Старооскольский комплект. Полный комплект тоже не нашел и не надо впринципе, набрал все по-отдельности. А именно:

Читать еще: Первый варшавский проезд д 2

Коммутатор 131.3734. Добавочный резистор больше не нужен.

Катушка зажигания Б116-02

Установка:
Демонтируем старую (родную) систему зажигания, кроме трамблера. Снимаем крышку трамблера и крутя за храповик коленвала выставляем бегунок на 1 цилиндр, чтобы контакты касались друг друга, тем самым мы добиваемся мертвой точки 1 цилиндра. Все это я сделал чтобы новый трамблер можно было правильно воткнуть на место старого. Снимаем старый трамблер и устанавливаем новый. Соединяем все провода и запускаем двигатель. Дальше идет регулировка зажигания.

Разводка проводов:
Клемму “Д” коммутатора соединяем с гаечкой на трамблере. Далее соединяем безымянный контакт катушки с клеммой “КЗ”. Провод от замка зажигания подсоединяем к клемме “К” катушки. Далее эта клемма “К” соединяется с клеммой “+” коммутатора. Высоковольтные провода подсоединяются как обычно. Тахометр подключаем на безымянный контакт катушки.

Бесконтактная система зажигания, перед классической (контактной) системой зажигания имеет следующие преимущества:
— Биение и вибрация бегунка в датчике-распределителе практически не оказывают влияние на равномерность распределения искрообразования по цилиндрам двигателя;
— Отсутствие в датчике-распределителе подвижных контактов прерывателя существенно повышает надежность и упрощает техническое обслуживание датчика (отпадает необходимость периодической зачистки контактов прерывателя и регулировки зазора между ними);
— Обеспечение системой повышенной энергии разряда, значительно улучшает надежность воспламенения горючей смеси в цилиндрах двигателя, что особенно важно на режимах разгона автомобиля, когда условия для воспламенения смеси неблагоприятны из-за временного обеднения смеси;
— Обеспечение надежного пуска двигателя при низких температурах, значительно снижающих напряжение в бортовой сети автомобиля (БСЗ практически не вызывает изменения параметров искрообразования даже при падении напряжения до 6 В).
— Энергия искрового разряда при использовании БСЗ на средних оборотах вращения коленчатого вала в 3…4 раза выше, чем при классической системе зажигания, в связи с этим даже значительное отложение нагара на свечах зажигания не оказывает существенного ухудшения искрообразования в цилиндрах двигателя.
— Схема коммутатора обеспечивает защиту катушки зажигания от перегрузки, повышая надежность и срок службы всей системы. После остановки двигателя первичная обмотка катушки зажигания принудительно отключается, что обеспечивает сохранность катушки при длительной стоянке автомобиля с включенным зажиганием при неработающем двигателе.
— За счет того, что в датчике-распределителе отсутствует контактная группа, при высоких оборотах двигателя обеспечивается четкое и бесперебойное искрообразование, чего нет в КСЗ.

Как проверить катушку зажигания (бобину) на автомобиле

Для бензинового ДВС система зажигания является одной из определяющих, хотя в машине сложно выделить какой-то главный узел. Без мотора не поедешь, но и без колеса это тоже невозможно.

Катушка зажигания создает высокое напряжение, без которого невозможно образование искры и воспламенение топливо-воздушной смеси в цилиндрах бензинового двигателя.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Устройство и работа бобины

Современная бобина является упрощенной версией индукционной катушки Румкорфа. Она была названа в честь изобретателя немецкого происхождения – Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразовывающее постоянное низкое напряжение в переменное высокое.

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях. Фактически это импульсный высоковольтный трансформатор. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстой проволоки и с меньшим количеством витков (100-300).

Обмотки с одних концов соединены между собой, второй конец первичной подсоединяется к аккумуляторы, вторичная обмотка свободным концом подключена к распределителю напряжения. Общей точкой обмотки катушки подключены к коммутатору напряжения. Всю эту конструкцию закрывает защитный корпус.

Через «первичку» в исходном состоянии протекает постоянный ток. Когда нужно образовать искру, цепь разрывается коммутатором или трамблером. Это приводит к образованию высокого напряжения во вторичной обмотке. Напряжение поступает на свечу нужного цилиндра, где и образуется искра, вызывающая сгорание топливной смеси. Для соединения свечей с распределителем использовались высоковольтные провода.

Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

Двухискровые. Сдвоенная система применяется для цилиндров, которые работают в одной фазе. Предположим, в первом цилиндре происходит сжатие и искра нужна для воспламенения, а в четвертом фаза продувки и там образуется холостая искра.
Трехискровые. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях.
Индивидуальные. Каждая свеча оснащена собственной катушкой зажигания. В данном случае обмотки поменяны местами — первичная находится под вторичной.

Как проверить катушку зажигания

Основной параметр, по которому определяется работоспособность бобины, является сопротивление обмоток. Существуют усредненные показатели, говорящие о ее исправности. Хотя не всегда отклонения от нормы являются показателем неисправности.

С помощью мультиметра

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

сопротивление первичной обмотки;
сопротивление вторичной обмотки;
наличие короткого замыкания (пробой изоляции).

Следует учесть, что таким образом можно проверить только индивидуальную катушку зажигания. Сдвоенные устроены иначе, и необходимо знать схему вывода «первички» и «вторички».

Первичную обмотку проверяем присоединив щупы к контактам Б и К.

Тип катушки	Сопротивление, Ом
ВАЗ 2106 (контактная система)	3,07-3,5
27.3705 (бесконтактная, М, Р)	0,45± 0,05
3122.3705 (С, З)	0,43± 0,04
8352.12 (М, Р)	0,42± 0,05
027.3705 (М, Р)	0,43± 0,04
27.3707-01 (М, Р)	0,42± 0,05
АТЕ1721 (М, Р)	0,43± 0,05
М – маслозаполненная
С – сухая
Р – разомкнутый магнитопровод
З – замкнутый магнитопровод

Измеряя «вторичку» подключаем один щуп к контакту Б, а второй к высоковольтному выводу.

Тип катушки	Сопротивление, КОм
ВАЗ 2106 (контактная система)	5,4-9,2
27.3705 (бесконтактная, М, Р)	5±1
3122.3705 (С, З)	4,08±0,4
8352.12 (М, Р)	5±1
027.3705 (М, Р)	5±1
27.3707-01 (М, Р)	5±1
АТЕ1721 (М, Р)	5±1

Изоляцию замеряют через клемму Б и корпус катушки. Показания прибора должен быть не ниже 50 Мом.

Далеко не всегда у просто автолюбителя под рукой имеется мультиметр и опыт его использования, в дальней дороге проверка катушки зажигания указанным способом также недоступна.

Другие способы

Еще одним способом, особенно актуальным для старых автомобилей, в том числе и ВАЗах, будет проверка искры. Для этого центральный высоковольтный провод помещается на расстояние 5-7 мм от корпуса двигателя. Если при попытках завести машину проскакивает синяя или ярко-фиолетовая искра — бобина работает нормально. Если цвет искры более светлый, желтый, или она отсутствует вовсе, это может служить подтверждением ее поломки, либо неисправности провода.

Есть простой способ проверить систему с индивидуальными катушками. Если двигатель троит, нужно просто поочередно отсоединять питание катушек на заведенном двигателе. Отключили разъем и звук работы поменялся (машина задвоила) – катушка в порядке. Звук остался прежним – искра на свечу в этом цилиндре не поступает.

Правда проблема может быть и в самой свече, поэтому для чистоты эксперимента следует поменять местами свечу из этого цилиндра с любой другой.

Подключение катушки зажигания

Если при демонтаже вы не запомнили и не отметили какой провод к какой клемме шел, схема подключения катушки зажигания следующая. На клемму со знаком + или буквой Б (батарея) подается питание от аккумулятора, на букву К подключается коммутатор. Цвета проводов в автомобилях могут отличаться, поэтому проще всего отследить какой куда идет.

Правильность подсоединения важна, и в случае нарушения полярности можно испортить саму бобину, трамблер, коммутатор.

Вывод

Одним из важных узлов в автомобиле является бобина, создающая высокое напряжение для образования искры. Если в работе двигателя появляются провалы, он начинает троить и просто нестабильно работать – причиной может быть в ней. Поэтому важно знать, как проверить катушку зажигания правильно, а при необходимости и дедовским методом, в полевых условиях.

Форум владельцев и любителей ЗИЛ 157

Текущее время: 18 мар 2020, 00:42

Часовой пояс: UTC + 3 часа

Мощное зажигание на доступных комплектующих.

Lion63

Зарегистрирован: 16 мар 2019, 18:30
Сообщений: 14
Откуда: Тольятти
Пункты репутации: 84

Всем доброго времени суток. Самодельные БСЗ распределители на датчике Холла, всякие МПСЗ это конечно хорошо. НО, не всегда и не везде есть возможность реализации таких задумок. Сам вот уже два года, безрезультатно ищу человека, который готов сделать БСЗ трамблер на основе родного за вменяемые деньги. Ну и попутно экспериментировал с различными комплектующими СЗ, работать то надо

Классика жанра КСЗ – Б115 катушка, контактный трамблер с конденсатором, советские медные провода с наконечниками СЭ-02. Слабоватая искра+постоянно лазил в контакты.

Тоже самое, но с катушкой Б117 от контактной системы Жигулей – поставил чисто случайно, после замены стартера на редукторный, на котором не было вывода на закорачивание вариатора Б-115.

Далее решил попробовать что нибудь получше и по мощнее( ну люблю поковыряться с советской техникой, что уж поделать )

Стандартное ЗиЛовское КТСЗ – Б114 катушка, Коммутатор ТК-102, Вариатор СЭ-107, Трамблер без конденсатора, все те же провода и наконечники СЭ-02. Уже лучше, но советский ТК-102, который нашел в запасах( работаю на заводе, территория которого раньше была авторемзаводом, ремонтировавшим и производившим из машинокомплектов ЗиЛы ) сдох, а новые ТК-102, с транзистором КТ-818ГМ отработали по пол года каждый и более возвращаться к этой системе желания не было, + “паразит” СЭ-107, который отбирает энергию бортсети. Говорят есть еще какой то 132.3774 коммутатор пр-ва “Энергомаш”, но при вопросах о нем в магазинах (коих в городе всего два) и о просьбе дать 114 или 115 катушку – смотрели как на несчастного и предлагали поставить БСЗ , на мои слова что “нет БСЗ для моего двигателя” кривили лица еще больше Вернулся к контактной системе( поставил чугунный трамблер и катушку черного цвета с маркировкой Б1 76 года , умели же раньше делать ) и на полгода забыл про зажигание вообще, так бы и не вспоминал наверное, если бы не один случай, произошедший с моим товарищем, работающим на автобусе ПАЗ. История такова: стоит БСЗ на Б116-02 катушке, коммутаторе 131.3734. и бесконтактном трамблере на индукционном датчике. (стандартный вид БСЗ для Волг, УАЗов, ГАЗов и ЗиЛов V-8), отгорел у него в дороге проводок со статора на трамблере, паять нечем, заменить тоже. В запасах нашелся старенький трамблер от КТСЗ, соответственно контактный. Ну он от безысходности его и поставил. И, завел, ездит так до сих пор.

Решил и я попробовать такое. Купил катушку и коммутатор, поставил, подключил по схеме , решил перед запуском проверить энергию искры с центрального провода. Шандарахнуло током не хило, вердикт изоляция ПВХ провода “Цитрон” пробивает, значит искра уже мощнее чем раньше (проблем с данными проводами ранее не возникало). Благо в запасе давно лежал новый комплект силиконовых ВВ проводов для ГАЗ-53 пр-во “Милена” (Добротные мягенькие провода с графитовой жилой, распределенное сопротивление : центральный провод 5.5 кОм, остальные 6-9 кОм) поставил их проблема ушла, проверил искру на массу,яркая белая, 1.5-2 см пробивает, по ощущениям едет лучше чем с Б-114 и Тк-102. Лежат еще два новых СтароОскольских коммутатора 131.3734 и 131.3734-01, но их пока не пробовал, ибо не зачем.

КТСЗ версия 2.0 – Катушка Б-116-02, Коммутатор 131.3774 пр-ва Энергомаш(аналог 131.3734), Трамблер без конденсатора, ВВ провода “Милена” ГАЗ-53( Два самых длинных провода в запас) . Из плюсов – Запчасти в любом ГАЗовском магазине, отсутствие вариатора-меньше проводов (коммутатор сам регулирует ток на катушку), коммутатор умный, на заглушенном двигателе и включенном зажигании отключает катушку. Искра намного мощнее. Из минусов – пришлось отказаться от родных свечных наконечников СЭ-02, ну и попалась катушка с брачком, подтекает масло из под завальцовки( вычитано на ГАЗофорумах, стандартная проблема для катушек Б-116-02 СОАТЭ , у меня она как раз ВВ выводом стоит вниз, говорят что переворачивание ВВ выводом вверх лечит данную болезнь, но у меня тогда длинны центрального провода не хватит.
Катушка сохранила работоспособность,+еще одна новая 116-02 есть в запасе но решил поменять, узнав, что 131 коммутаторы хорошо работают с более мощными катушками от переднеприводных ВАЗов, а именно 027.3705. Абсолютно новая катушка совершенно случайно обнаружилась у друга в гараже за распитием пенного

КТСЗ версия 2.1 – Катушка 027.3705 , Коммутатор 131.3774, Трамблер без конденсатора, ВВ провода “Милена” ГАЗ-53. Искра немного мощнее чем с Б-116 и значительно мощнее чем с Б-115/114/117. Зазор в свечах зажигания увеличил до 0.9 мм. Стабильный ХХ, более высокая приемистость двигателя, реагирует на гашетку намного лучше, да и тяги ощутимо прибавилось, мотор раньше так никогда не работал. Правда, винтами качества пришлось немного обеднить смесь под новое зажигание( карб. К-126И )

Считаю самым оптимальным вариантом СЗ для наших двигателей, не подразумевающую замены стандартного распределителя. Данные запчасти есть везде, и дешевле. Говорят сухая катушка 3122.3705( которая аналог мокрой 27.3705 ) еще мощнее, заказал, скоро поставлю ее на испытания.

Систему КТСЗ Б-114Б/Тк-102/СЭ-107 можно смело отправлять на полку, про КСЗ вообще молчу.

Выбор оптимальной катушки зажигания

Катушка зажигания, часто называемая бобиной, является повышающим электрическим трансформатором, создающим высоковольтный электрический импульс. Импульс преобразовывается в искру на электродах свечи и воспламеняет горючую смесь в цилиндре. Качество искры и своевременность ее образования обеспечивает надежность работы двигателя.

Параметры надежности катушки зажигания

Прежде чем приобрести новую бобину попробуйте выяснить ее надежность, по отзывам владельцев. Поинтересуйтесь пробегом, который выдержало устройство, не изменилась ли приемистость двигателя и расход топлива, максимальная скорость и выхлоп CO.

Конструкция катушки должна обеспечивать:

надежную изоляцию между обмотками и витками;
высокое электрическое сопротивление между корпусом и массой;
прочность корпуса, особенно пластиковых деталей;
отсутствие микротрещин;
надежность электрических контактов и соединений.

Качественная бобина выдерживает температуру до 180°C.

Типы катушек зажигания

Катушки зажигания обеспечивают искрообразование для всех свечей по очереди при помощи распределительных устройств. К коммутируемым устройствам относится катушка зажигания Б-116 и ее разновидности:

Внешне, устройства похожи, но имеют разные сопротивления и индуктивность первичных и вторичных обмоток и предназначены для использования в различных системах зажигания. Например, Б-114 используется в контактных системах, а Б-116 с бесконтактными транзисторными распределителями. Обе катушки будут работать в непредназначенных для них схемах, но со сбоями и недолго.

Б-114 и Б-117 похожи по строению, но имеют разные обозначения клемм и намоточные данные. В некоторых случаях их взаимная замена может дать положительный результат, но настройка зажигания стандартным методом не подойдет. Придется действовать по наитию.

Катушка Б-114 имеет втрое больший коэффициент трансформации, чем у остальных. Поэтому Б-114 целесообразно использовать в мощных двигателях, работающих на низкооктановом топливе, например:

Характеристики популярных катушек зажигания

Катушка зажигания	Коэффициент трансформации	Конструктивные особенности	Применяемость катушек зажигания
Б114-Б	227	Р, М, ДР	ЗиЛ-130, 131; ГАЗ-56, 66, 3102; ПАЗ, КАвЗ
Б115-В	88	Р, М, ДР	М-412, 2140, 2141; ГАЗ-24; ЗАЗ-968 и др.
Б116	153	Р, М, ДР	ГАЗ-2410, 31029
Б117	78.5	Р,М	ВАЗ-2101,…07, 2121
Б118	115	Р, М, Э, ДР	ЗиЛ-131; ГАЗ-66 и др.
27.3705	82	Р, М	ВАЗ-2104,…09, 2121; М-2141; ЗАЗ-1102
29.3705	90	Р, С	ВАЗ-2108, 09 (МСУД); ВАЗ-1111; ВАЗ-2110
3009.3705	70	З, С	ГАЗ-3302 (МСУД)
3112.3705	80	З, С	ВАЗ-2107,…12; ГАЗ-31029
8352.12	Р, М	ВАЗ-2110,…12

Бобины могут отличаться некоторыми незначительными нюансами, влияющими на слаженность работы двигателя. Например, бобина Б-115В может быть заменена на Б-117А. По характеристикам Б-115В и Б-117А практически идентичны. Но ток искрового разряда у Б-115В мощнее – 38 мА, а у Б-117А всего лишь – 30 мА. Мощная искра лучше, чем слабая, и замена Б-115В на Б-117А не приводит ни к каким негативным последствиям. Но владельцы автомобилей с тахометрами, обнаружат, что показания прибора не совпадают с действительными. Это происходит из-за отсутствия в 117 модели добавочного резистора. То есть, замена практически одинаковых приборов Б-115В на Б-117А, или наоборот, не всегда корректна.

Если в вашем автомобиле установлена катушка зажигания Б116, то следует знать, что они выпускаются в двух модификациях. Для контактных и бесконтактных систем. Модификации 03, 04 для бесконтактных.

В современных автомобилях чаще применяются индивидуальные катушки, для каждой свечи отдельно. Индивидуальные повышающие трансформаторы для каждой свечи значительно упрощают систему зажигания, исключая из электрической цепи модуль распределения

Наиболее популярными производителями подобных устройств являются:

немецкая компания Бош;
тайваньская Dynatec;
итальянская

Но если первую компанию, Бош, можно считать генеральным разработчиком устройств, то вторые Dynatec и ERA изготавливают их клоны, но на достаточно высоком техническом уровне и по надежности почти не уступают оригиналу, несмотря на более низкую цену.

Устройство классической катушки зажигания

Все автомобили, произведенные до 80-х годов, имели одну катушку зажигания, представляющую собой повышающий трансформатор.

На первичную обмотку подается импульс 12 в, который преобразовывается в высоковольтный разряд с напряжением 20-30 киловольт на электродах свечей. Высоковольтные импульсы напряжения подаются на свечи поочередно при помощи контактного или электронного распределителя.

Устройство индивидуальной катушки

Индивидуальные бобины принципиально ничем не отличаются от классических, но они надежнее, хотя бы, потому что они, как минимум, в четыре раза реже участвуют в искрообразовании, что намного повышает их ресурс.

Кроме того, в индивидуальных бобинах часто устанавливается диод, отсекающий обратное высокое напряжение.

Такие катушки намного меньше греются, надежны и легко регулируются центральным процессором для достижения оптимальной работы двигателя на разных нагрузках.

Особенности замены автомобильных катушек зажигания

Например, если вышла из строя катушка зажигания BYD F3 для двигателя 4G18, то в качестве замены можно выбрать пару вариантов:

комплектуемая производителем — БОШ, F01R00A010;
аналогичная, под заводским номером 880317A, производимая компанией ERA.

Интересно, что Dynatec не производит устройств зажигания для таких двигателей, можно не искать.

Учитывая, что по оценкам работников автосервиса итальянские бобина ERA такая же надежная, как и катушка зажигания bosch, но намного дешевле, совершенно нет смысла тратить лишние деньги на оригинал. Тем не менее, немецкое качество БОШ, даже в китайском исполнении намного убедительнее, чем качественно исполненная кавер-версии итальянской компании ERA.

Тем не менее, следует отметить, что компания БОШ, являясь генератором оригинальных идей, регулярно модернизирует свои изделия, что нельзя сказать о компаниях, как ERA, выпускающих копии.

Но, даже приобретая запчасти БОШ, внимательно сверяйте номер изделия. В переделах одной серии могут иметь место незначительные отличия в форме креплений или толщине и диаметре прокладок, что может осложнить установку устройства. С запчастями ERA ошибиться сложнее, номенклатура их изделий намного скромнее, чем у БОШ.

Если вы владелец автомобиля Волжского завода, и у вас каким-то образом работает чудо советского автопрома бобина, произведенная СОАТЭ (Старый Оскол), то смело меняйте ее на аналог Dynatec. АвтоВАЗ рекомендовал такую замену еще в 2012 году, причем делал это бесплатно на фирменных станциях техобслуживания. Но лучше заменить модуль на аналогичный, производства компании БОШ.

Особенности выбора мотоциклетных катушек зажигания

Повышающими трансформаторами для искрообразования оснащаются не только автомобильные двигатели внутреннего сгорания, они присутствуют в:

лодочных моторах;
мопедах и мотоциклах;
газонокосилках;
бензопилах;
электрических генераторах.

Если вы подбираете катушку зажигания для мопеда Верховина, обычно в нем устанавливалась Б-300, то обратите внимание, что устройство с похожим названием Б-300Б имеет меньшее количество витков в обмотке возбуждения. Поэтом замена Б-300 на Б-300Б невозможна. Обычно двигатель даже не заводится. Но если Б-300 заменить аналогичным устройством от мотоцикла ИЖ, мотор будет отлично работать.

В советских мотороллерах типа «Муравей», «Турист» использовались бобины Б-51. От автомобильных устройств, она отличается, тем, что на первичную обмотку подается не 12, а 6 вольт. Своим устройством Б-51 ничем не отличается от других мотоциклетных катушек. Многие владельцы мотороллеров с катушками Б-51 меняют их на автомобильные 12-вольтовые. Коэффициента трансформации достаточно, что бы образовывать качественную искру, не хуже чем от Б-51.

Выбор катушки для бензопилы

Если вы владелец популярной тайваньской бензопилы Штиль: MS170, MS180, 017 или 018 и активно с ней работаете, то возможно уже столкнулись с проблемой выхода из строя магнето. Компания Штиль комплектует эти бензопилы одними и теми же катушками CH000013-5. Катушки Штиль 180 зарекомендовали себя достаточно надежными устройствами, поэтому не следует заменять Штиль 180 аналогом, кроме крайних случаев. Практика показала, что аналоги бобин 180 неизвестных производителей не выдерживают и двух рабочих недель. В то же время, оригинальные модели держаться не один год, даже при интенсивной загрузке. Также 180-е катушки неплохо служат на других китайских бензопилах.

Приобретая катушку зажигания, следует в первую очередь обращать внимание на ее характеристики, учитывать влияние их несоответствия на работу двигателя и выбирать изделие из известных брендов. Если вы выбрали аналог, то будьте готовы к тому, что придется перестраивать некоторые параметры системы зажигания.
