РХХ: что это такое

Сегодня, героем нашего повествования станет еще один незаметный и скромный компонент системы автомобиля, который называется регулятор холостого хода, или РХХ. Что такое РХХ, зачем нужно регулировать холостой ход, какими бывают подобные устройства и какие проблемы с ними возникают, обо всем об этом, мы и поговорим.

Для чего нужен РХХ

Каждый раз, когда вы выключаете передачу и отпускаете педаль газа, по логике вещей, двигатель должен бы остановиться, но этого не происходит. Более того, мотор продолжает работать на определенных оборотах, самостоятельно поддерживая их. Если вам захочется включить печку, что-либо из электрооборудования машины на холостом ходу, то обороты двигателя будут автоматически увеличены. А педаль-то газа никто не трогает. Следовательно, подача воздуха в двигатель осуществляется в обход дроссельной заслонки. Вот за эту подачу, как раз и отвечает РХХ. И хотя это устройство характерно для двигателей с непосредственным впрыском топлива, у карбюраторных систем существует отдаленный аналог. Он называется электромагнитный клапан. Вот только регулирует этот клапан подачу топлива через канал холостого хода. А подача воздуха на холостом ходу в карбюраторных автомобилях регулируется руками, при помощи специальных винтов на карбюраторе. И для этой процедуры нужно дополнительное оборудование, ну и необходимые знания, конечно.

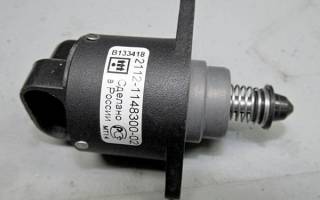

Как выглядит РХХ для Лада Калина

Помимо поддержания стабильности работы двигателя на холостом ходу, РХХ отвечает за прогревочные обороты мотора. Так, если двигатель холодный, то он на холостом ходу работает на более высоких оборотах, благодаря чему, осуществляется быстрый прогрев системы, а значит, вы быстрее сможете ехать. Кроме того, регулятор холостого хода включается в работу, когда вы бросаете педаль газа, чтобы нажать на тормоз. Именно благодаря РХХ, двигатель не глохнет в подобных ситуациях.

Еще одна важная функция регулятора холостого хода заключается в том, что с его помощью электроника предотвращает работу мотора на обедненной смеси. Что очень вредно как для самого двигателя, так и негативно сказывается на расходе топлива. Вот таковы в общих чертах, функции регулятора холостого хода.

Виды регуляторов холостого хода

По своей сути, регулятор холостого хода, это клапан который открывает или закрывает подачу воздуха в систему, по так называемому, «байпасному каналу». Название происходит от английского bypass – идти в обход. В данном случае, воздух подается в обход дроссельной заслонки. Собственно разновидности РХХ, это различные способы открывания и закрывания такого клапана. Сам клапан представляет собой конусообразную иголку, которая входит в отверстие, перекрывая его, или же напротив выходит из отверстия, соответственно открывая доступ воздуху.

Как выглядит РХХ на Chevrolet Lanos

В современных автомобилях в основном применяются три типа регуляторов холостого хода:

Соленоидные РХХ, имеют достаточно простое устройство и принцип работы. Когда на соленоид подается рабочее напряжение, его сердечник втягивается, тем самым, открывая канал подачи воздуха. При отключении соленоида сердечник возвращается на место, перекрывая bypass канал. Но такие устройства имеют лишь два положения – открыто и закрыто. А потому, для тонкой регулировки подачи воздуха в них используется изменение частоты подачи управляющих импульсов. Сердечник с высокой скоростью двигается вперед и назад, тем самым обеспечивая нужное количество воздуха.

В роторных РХХ для открывания и закрывания клапана применяется ротор. Для тонкой регулировки подачи воздуха, здесь так же используют частотно-импульсный тип управления. Просто, вместо соленоида клапан приводит в движение, вращающийся ротор.

Ну а шаговый регулятор холостого хода в своей конструкции имеет кольцевой магнит и четыре обмотки. Вот на эти-то обмотки поочередно и подается напряжение, благодаря чему, вращается управляющий ротор. Собственно, шаговый электродвигатель известен давно и широко применяется в различной технике.

В принципе, нельзя однозначно сказать, какой из типов РХХ лучше или хуже. Это часть сложной и вариативной системы, а потому, оценивать стоит именно надежность и эффективность всей системы, а не отдельного ее элемента.

Читайте также: Что такое датчик массового расхода воздуха и зачем он нужен.

Видео о проблемах с РХХ

Как проверить датчик холостого хода

Датчик холостого хода, который также принято называть регулятором, выполняет задачу по стабилизации работы двигателя на холостом ходу. Он располагается неподалеку от датчика, контролирующего положение дроссельной заслонки. Датчик является довольно надежным, и его выход из строя – это большая редкость. Тем не менее, такая проблема может возникнуть, и водитель должен знать, как проверить датчик холостого хода самостоятельно и убедиться, что проблемы в неправильной работе двигателя неподвижной машины связаны именно с его выходом из строя.

Симптомы неисправности датчика холостого хода

При выходе из строя датчика холостого хода водителя об этом оповестит лампочка Check Engine («Проверьте двигатель»). Однако если она загорелась и автомобиль имеет проблемы при работе на холостом ходу, это вовсе не значит, что неисправность однозначно связана с датчиком. Без проверки регулятора сложно точно сказать, исправен он или нет.

Можно выделить ряд признаков, которые являются «маяками», что в работе датчика холостого хода имеются проблемы:

• Автомобиль глохнет на холостом ходу или у него «плавают» обороты;
• Чтобы двигатель работал без сбоев, ему требуется значительное время на прогрев;
• При переводе рычага коробки передач в нейтральное положение, двигатель глохнет.

Описанные выше проблемы возникают из-за недостатка или избытка воздуха, подаваемого в двигатель при работе на холостых оборотах. Однако не только датчик холостого хода может вызывать подобные симптомы, именно поэтому его необходимо диагностировать, перед тем как подбирать новый на замену.

Как проверить датчик холостого хода самостоятельно

Проверить самостоятельно датчик холостого хода довольно просто, и основной проблемой является его предварительный демонтаж. Первым делом следует определить, где находится датчик холостого хода. Чаще всего ориентиром при его поиске должен служить датчик положения дроссельной заслонки. Если обнаружить при осмотре двигателя регулятор холостого хода не получилось, следует обратиться к технической документации по конкретной модели автомобиля.

Когда датчик холостого хода будет снят с двигателя, можно приступать к его диагностике:

Подсоедините к датчику провода;

Положите на иглу регулятора палец;

Попросите помощника включить зажигание двигателя;

Если при старте мотора (в момент поступления на датчик напряжения) вы почувствовали, что конусная игла регулятора сдвинулась, значит, датчик исправен. Когда никаких толчков зафиксировано не было, это говорит о выходе датчика из строя.

Еще одним способом проверки датчика холостого хода является диагностика сопротивления дроссельного узла. Необходимо проверить сопротивление обмоток при помощи мультиметра. Если результат находится в диапазоне от 50 до 55 Ом, то датчик исправен.

Обратите внимание: Часто водители после проверок, приведенных выше, делают вывод, что датчик холостого хода неисправен, но это не всегда так. Нужно проверить не только сам регулятор, но и цепь подачи на него управляющих сигналов (питающую датчик). Убедитесь, что на клеммах соединительной колодки при старте зажигания напряжение находится на уровне в 12 Вольт. Если оно меньше, вероятнее всего проблема связана с разряженным аккумулятором. Когда напряжение полностью отсутствует, виновен в этом управляющий блок или проводка.

Загрязнение датчика холостого хода

Часто причиной неправильной работы регулятора холостого хода является его загрязнение. В такой ситуации можно заменить датчик (стоимость которого невелика) или очистить его. Очистка датчика холостого хода проходит в два этапа:

1. Специальным средством (например, которое используется для очистки карбюратора) нужно смочить ватную палочку и ею очистить контакты датчика. Делать это необходимо осторожно, чтобы не повредить их;
2. Остальные детали регулятора можно очистить механическим путем с использованием обозначенного выше средства. Смочите им, например, зубную щетку и аккуратно прочистите иглу, шток, пружину, удаляя накопившуюся грязь.

Обратите внимание: При очистке датчика холостого хода рекомендуется также почистить дроссельную заслонку.

labavto.com

На любом автомобиле датчик или регулятор холостого хода представляет собой исполнительный механизм, нуждающийся в периодической проверке. Ни один из узлов машины не может работать вечно, поэтому рано или поздно автовладельцы сталкиваются с проблемой неисправности ДХХ. Подробнее о диагностике и очистке устройства вы можете узнать из этой статьи.

Признаки неисправности датчика

Перед тем, как заняться ремонтом устройства, нужно узнать, где находится датчик холостого хода. Здесь все зависит от особенностей транспортного средства, но как правило, этот контроллер расположен на дроссельном узле, под регулятором положения дроссельной заслонки. Если расположение ДХХ понятно, то вы сможете без проблем найти его.

Прежде чем проверить регулятор холостого хода, ознакомьтесь с основными неисправностями, характерными для детали:

• силовой агрегат стал менее устойчиво работать на холостых оборотах;
• обороты мотора могут увеличиваться или падать без причины;
• при переключении на нейтральную скорость мотор может просто заглохнуть;
• если силовой агрегат заводится на холодную, повышенные обороты будут отсутствовать;
• когда включается дополнительная нагрузка в виде печки, кондиционера или оптики, обороты двигателя существенно падают.

Устройство датчика холостого хода

Правила очистки

Часто бывает такое, что чистка датчика холостого хода позволяет решить проблему неработоспособности устройства. В целом эта процедура довольно простая. Поэтому справиться с ней сможет практически любой желающий.

Итак, как производится чистка регулятора холостого хода:

1. В первую очередь, РХХ необходимо отключить от проводки.
2. Затем возьмите жидкость WD-40 и нанесите ее на ватную палочку. С помощью этой палочки производится чистка контактов.
3. Далее, возьмите маленькую отвертку с крестовым наконечником и открутите фиксаторы контроллера, их два. В том случае, если крепления будут полностью отсутствовать, это свидетельствует о том, что РХХ посажен на лак, если это так, то, по всей видимости, нужно будет демонтировать весь дроссель.
4. Демонтируйте ДХХ и осмотрите его. Если на устройстве имеется грязь или следы моторной жидкости, то помимо самого регулятора, вам понадобится очистить и весь дроссельный узел.
5. Теперь возьмите жидкость для очистки (вместо WD-40 можно использовать очистительное средство для карбюраторов) и обработайте им конусную иглу с пружиной. Хотя для чистки лучше очиститель карбюратора! Сделав это, нужно высушить контроллер и поставить его на место. Перед монтажом убедитесь в том, что расстояние от корпуса устройства до иглы составляет 2.3 см. Если очистка не помогла исправить проблему, то вероятнее всего, придется менять ДХХ.

Схема подключения контроллера

Основные аспекты проверки РХХ

Как почистить датчик холостого хода мы разобрались, теперь уделим время его диагностике. Как и очистка, проверка может быть проведена в домашних условиях.

Как проверить датчик холостого хода:

1. Найдите РХХ и снимите его вместе с проводами. Открутите несколько фиксаторов, которые крепят дроссельный узел с ресивером, после чего раздвиньте эти элементы примерно на 1 см.
2. Используя тестер для диагностики, проверьте цепь РХХ — сейчас вы должны удостовериться в том, есть ли напряжение в сети или нет. Щупы тестера подключите к контактам А и D — как правило, они отмечены на корпусе. Подключив щупы, нужно активировать зажигание и посмотреть на результаты. Наиболее оптимальным вариантом является напряжение 12 вольт. Если этот параметр более низкий, то вероятнее всего, проблема кроется в плохом заряде аккумулятора, а если оно и вовсе отсутствует, то вполне возможно, что проблема кроется в блоке управления.
3. Удостоверьтесь в том, что цепь есть на самом РХХ. Чтобы сделать это, щупы тестера необходимо соединить с контактами А и В, а затем с С и D, при этом вам нужно перевести тестер в режим омметра. При проверке параметры диагностики должны составить около 53 Ом. Затем эти же действия следует повторить с другими парами контактов, например А и С, при этом сопротивление должно стремиться к бесконечности (автор видео — Иван Васильевич).

Есть еще один вариант, для этого проверка датчика холостого хода должна осуществляться с демонтированным РХХ. Подключите проводку питания, после чего дотроньтесь пальцем к концу иголки (усилия прикладывать не нужно). Во время отключения регулятор должен начать выдвигать иглу на полную, соответственно, когда вы поворачиваете, должен произойти небольшой толчок пальца.

Как видите, в целом диагностика устройства не такая сложная, но для качественной проверки нужно понимать, как пользоваться тестером. Если вы понятия не имеете, как это делать, лучше обратитесь за помощью к электрику, но на практике после изучения инструкции к мультиметру проблем с его использованием возникнуть не должно. Разумеется, сам тестер должен быть рабочим, в противном случае показания не будут соответствовать действительности и вы только запутаетесь.

Извините, в настоящее время нет доступных опросов.

Особенности демонтажа

Что касается демонтажа контроллера, то в этом нет ничего трудного. Разумеется, некоторые моменты могут отличаться в зависимости от конструктивных особенностей вашего транспортного средства.

Но в целом процедура снятия выглядит следующим образом:

1. Сначала полностью отключается зажигание. На всякий случай, чтобы не допустить замыкания, можно отсоединить отрицательную клемму от аккумулятора.
2. Следующим этапом будет отключение проводки питания регулятора. Обычно эта колодка представляет собой четырехконтактный выход, его можно просто отсоединить. На некоторых авто колодка проводов может фиксироваться при помощи дополнительного крепления — здесь нет ничего сложного, фиксатор нужно просто отсоединить .
3. После этого выкручиваются крепежные болты регулятора, сам контроллер снимается.

Видео «Замена датчика в домашних условиях»

Более подробно процедура замены регулятора описана на видео ниже (автор — канал Ovsiuk).

Устройство и диагностика регулятора холостого хода

Чем отличается двигатель со впрыском топлива от карбюраторного с точки зрения пользователя? Здесь не нужно ни вытягивать подсос, ни играть с педалью газа при запуске двигателя. Автомобиль сам поднимает обороты для уверенной работы холодного мотора, сам опускает их до нормальных и никак не реагирует на включение фар или кондиционера, несмотря на увеличение нагрузки. До перехода на электронные дроссели эти функции выполнял отдельный узел – регулятор холостого хода (РХХ). Что такое РХХ? Это электронно-управляемый клапан, позволяющий системе впрыска увеличивать или уменьшать количество воздуха, попадающего в двигатель, независимо от положения дроссельной заслонки. Как только системы впрыска «научились» управлять непосредственно дросселем, надобность в отдельном РХХ пропала.

Часто употребляемый термин «датчик холостого хода» в корне неверен. Датчик – это узел, передающий какую-то информацию ЭБУ впрыска, регулятор ХХ – механизм исполнительный, которым ЭБУ воздействует на работу двигателя. Они стоят в разных концах алгоритма работы системы впрыска, и что-то общее иметь не могут. Появление термина «датчик холостого хорда» связано с малой технической грамотностью: любой непонятный узел, подключенный к «мозгам», можно посчитать датчиком. Датчик холостого хода действительно существовал на примитивных системах впрыска – это был простейший концевик, замыкавшийся при отпускании педали газа. И вот он-то и сообщал ЭБУ, что машина перешла на холостой ход. В дальнейшем же это определялось уже по датчику положения дроссельной заслонки, и отдельный «датчик холостого хода» был не нужен.

Конструкции регулятора холостого хода

Где находится РХХ? Ответ зависит от конкретной конструкции регулятора. Распространены два варианта:

• с шаговым двигателем
• широтно-импульсным управлением.

Первые традиционно устанавливаются на корпусе дроссельной заслонки, вторые из-за больших габаритов устанавливаются отдельным узлом. Исключение – ряд японских автомобилей, где ШИМ-регуляторы компактны для установки на дросселе.

Регулятор холостого хода с шаговым управлением – это клапан, установленный на резьбовом валу шагового электродвигателя малой мощности. Так как шаговый мотор может чисто конструктивно совершать поворот только на определенный угол, то каждый управляющий импульс превращается в перемещение штока клапана на строго определенное расстояние. Этот тип РХХ широко распространен, а благодаря ВАЗовским автомобилям всем известен.

Главный недостаток таких регуляторов в необходимости установки нуля. ЭБУ не имеет возможности точно узнать, насколько открыт клапан регулятора, поэтому при включении зажигания вынужден пытаться полностью закрыть РХХ и считать это положение нулевым, рассчитывая перемещения клапана от него.

Ещё кое-что полезное для Вас:

Второй тип регуляторов с широтно-импульсным управлением из отечественных автомобилей знаком по «Газелям» и «Волгам» (его принято называть РДВ – регулятор дополнительного воздуха). Здесь, пока на его обмотки не подается напряжение, секторная заслонка открывается автоматически, пропуская полный поток воздуха. При работе РХХ же на его обмотки приходят импульсы с постоянной частотой, но с изменяющейся длительностью – чем она выше, тем меньше угол открытия заслонки РХХ и меньше объем проходящего сквозь регулятор воздуха. Но может быть и наоборот (импульсы будут пытаться открыть нормально закрытую заслонку).

Достоинство таких регуляторов холостого хода – в гарантированной самоустановке нуля: в момент включения зажигания клапан РХХ точно открыт или закрыт. К тому же он меньше покрывается нагаром за счет высокочастотной вибрации ротора (за промежуток между импульсами возвратная пружина успевает сдвинуть заслонку назад), даже если мотор работает на установившемся режиме. В то же время шаговые РХХ на постоянном режиме работы двигателя неподвижны и нагар собирают активнее.

Неисправности РХХ

Так как работает РХХ, исходя из названия, в первую очередь на холостом ходу, то и его неисправности заметны на этом режиме. Как и у любого электромеханического узла, у регулятора холостого хода выше вероятность отказа механики. Подвижные части покрываются отложениями от картерных газов, если же на моторе установлена система УПК (рециркуляция выхлопных газов), то РХХ «коптится» еще быстрее.

Поскольку ЭБУ впрыска не может отслеживать реальное изменение проходного сечения регулятора холостого хода, то малейшие подклинивания штока или ротора заслонки моментально выдадут себя. Плавание, зависание оборотов холостого хода, невозможность запуска без педали газа указывают на то, что регулятор холостого хода подклинивает или не движется вовсе. Такие неисправности РХХ не вызывают появления каких-либо кодов ошибок в памяти ЭБУ впрыска.

Проблемы с электрической частью встречаются реже, причем обычно не в самом регуляторе, а в разъеме и проводке: обрывы, короткие замыкания, окисление контактов. Здесь уже будет установлена ошибка со стандартным кодом по OBD-II:

1. P1513 – короткое замыкание на массу.
2. P1514 – обрыв цепи.

Самостоятельная диагностика регулятора

Признаки неисправности регулятора холостого хода – повод провести хотя бы базовую проверку. Извлеките регулятор и проверьте состояние: обильные отложения углерода станут прямым поводом выполнить чистку, чтобы исключить их влияние на РХХ.

В этом плане клапана с ШИМ-управлением удобнее: в них можно залить очиститель карбюратора и оставить регулятор холостого хода «отмокать», шаговые РХХ же моют под давлением струи из баллона, расход средства при этом выше.

Когда РХХ извлечен, сразу проверьте его уплотнение (прокладку или резиновое кольцо), если на автомобиле РХХ установлен на патрубок или дроссель. Внешние РХХ соединяются со впускным коллектором резиновыми патрубками – внимательно осмотрите их в поисках трещин или разрывов. Дефектную прокладку или патрубок потребуется заменить.

Гораздо проще проверить РХХ при наличии хотя бы простейшего диагностического оборудования, например – адаптера ELM327 с соответствующим программным обеспечением. Рассмотрим проверку регулятора холостого хода на примере программы OpenDiag (которая есть и в бесплатной, и в платной версии, в том числе и для смартфонов).

Как проверить РХХ на работающем моторе? Запустите программу и обратите внимание на две строки: желаемое и текущее положение регулятора. Цифры изменяются синхронно с изменением оборотов (снижение по мере прогрева). При включении фар или кондиционера Вы увидите изменение степени открытия РХХ, но обороты мотора при этом не должны падать. Причем первой меняется строка «желаемое положение» (этот параметр рассчитывается ЭБУ впрыска каждый цикл), а за ней – «текущее положение» (для шаговых РХХ – после передачи каждой серии импульсов на регулятор смещение составит один шаг, вплоть до совпадения «текущего» и «желаемого»). Если же данные меняются, а обороты нет – то у нас или серьезный подсос воздуха, компенсировать который закрытие РХХ не может, или сам регулятор не движется.

Можно проверить РХХ еще быстрее. Перейдем в меню управления исполнительными механизмами, вызываемое из верхнего левого угла. Здесь нас интересуют параметры «Желаемое положение регулятора ХХ» и «Желаемые обороты ХХ»: нажимая кнопки «вправо-влево» при работе мотора, можно либо изменять текущее положение клапана РХХ, либо устанавливать по желанию обороты, точно так же управляя клапаном. Любое вмешательство должно сразу отражаться на работе двигателя. Если же в каком-то участке хода команда на его изменение не вызывает реакции, то становится видно, что в этом месте регулятор холостого хода подклинивает.
