Регулировка клапанов нива 21214 инжектор

смерть гидрикам, часть 4

Тема статьи – установка набора смерть гидрикам и регулировка клапанов нивы, нивы шевроле и классики. В предыдущей серии рассказывалось о самом наборе, в данной главе основное внимание будет посвящено его установке и регулировке клапанов. Хочу сказать спасибо двум людям, которые мне помогли доработать данную статью. Серёге Урашину (Ленинград) и Денису Косачёву (Рязань).

Ужасы нашего городка

Написать отдельную статью, меня побудило несколько писем. Суть которых была в следующем. Мы понимаем, что перейти на болты это хорошо, но у нас не осталось людей, кто может нормально отрегулировать клапана. Кошмар в том, что это касается городов милионников, где все пересели на иномарки. А вот в небольших городках, как раз еще люди помнят, как это делается. Я постараюсь расписать пошаговую инструкцию с картинками и надеюсь, что для кого-то это поможет избавиться от гидриков.

Установка

Удалив гидрики, тщательным образом удалите из колодцев остатки масла и кокса. Чем-нибудь приличным обезжирьте внутреннюю резьбу (бензин, ацетон, уайтспирит). Смонтируйте в гбц ввертыши (момент затяжки около 7-8 кг.). Убедительная просьба. Технологии не стоят на месте. Воспользуйтесь при данной операции фиксатором резьбы средней прочности. В прайсе присутствует продукт, которым сам пользуюсь при сборке, производитель Febi (Германия). Нет ничего противнее, момента, когда вы начнете операцию — «регулировка клапанов нивы», и вдруг увидите, что у вас вместе с контргайкой, вращается ввертыш. Скажу по секрету, все придется разбирать и собирать по новой)). После данной операции рекомендую сделать небольшой перерыв, как раз на обед времени хватит, чтобы полимеризовался фиксатор резьбы. После этого можно монтировать все остальное. Не забудьте про несколько капелек моторного масла или монтажной пасты на рабочую поверхность рокера и шарик солдатика.

Регулировка клапанов нивы, процесс

Инструмент

Есть два способа регулировки по типу инструмента. По щупам и по стрелочному индикатору. Для полупрофессионального использования подойдет первый вариант. В фиатовской методичке рекомендовались следующие зазоры, при температуре двигателя 20 градусов (то есть нормальной). Впускные клапана 0,15 мм. Выпускные чуть больше 0,17-0,20 мм. Мое личное мнение после 20 лет практики, следующее. Выставляемый зазор очень сильно зависит от производителя и материала клапана. Если это клапан среднего качества, то зазоры можно делать по методичке. Если и на впуске, и на выпуске клапана Kolbenschmidt, то можно по кругу делать 0,15. Теперь по щупам. Конечно все определяется словом опыт и первые два, три раза можно такое нарегулировать… «что ни в сказке сказать, ни пером описать». Поэтому я вспомнил одну замечательную вещь для слесарей, токарей и фрезеровщиков, которую сделали в СССР, для технического контроля. Называлось это калибр-пробка. То есть это калиброванный инструмент, с двумя «хвостами», один проходной, второй непроходной. По аналогии с этим чудом, я предлагаю два инструмента. Первый, это щуп для регулировки зазоров размером 0,15 мм и набор щупов, в котором есть щуп 0,2 мм. Теперь все «чудеса» регулировки сводятся к простой вещи. Один должен пролезать, другой уже не должен. Таким образом попадаем в нужное поле допуска.

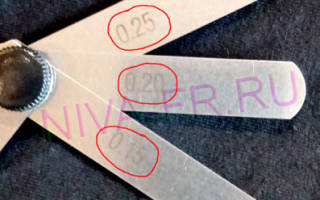

набор щупов, «веер»

Вопрос-ответ

Как часто производится регулировка клапанов нивы? Вторую регулировку, которую я называю чистовой, я рекомендую провести через 500-700 км, после установки комплекта и первой регулировки. Как правило 2-3 клапана «убегают». По советским книжкам и методичкам рекомендовалось ПРОВЕРИТЬ зазоры, раз в 12-20 тыс.км, то есть где то раз в год. Практика работы показала, что двигатели ходят без регулировки и по 50 и по 80 тысяч км. Поэтому рекомендация следующая – по факту.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров

Регулировка клапанов на инжекторной ниве

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля.

В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Инструменты и подготовительные работы:

Необходимый инструмент для настройки.

Несмотря на важность регулировки, для этой процедуры требуется минимальное количество инструментов и материалов:

➥Набор щупов. Если его нет, то купите щуп с толщиной 0,2 мм (для выпускного клапана) и 0,15 мм (для впускного).
➥Рожковые ключи на 13 и 17.
➥Ветошь и щетка для очистки.

Пошаговая инструкция с фото.

Когда инструменты готовы, а двигатель остыл, можно приступать к работе.

Порядок действий следующий:

➥Отсоедините минусовую клемму от аккумулятора – с этой процедуры начинается практически любой ремонт силовой установки и электроники автомобиля.
➥Теперь демонтируйте крышку головки блока цилиндров. После этого крышку можно снять с распределителя. Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства.
➥Когда вы получили доступ к коленчатому валу, его необходимо медленно проворачивать по ходу его вращения. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут.
➥Установите нужный ключ на храповик и вращайте вал двумя руками.

➥Метки выставлены, теперь переходим к регулировке 6-го и 8-го клапанов (порядок ведется слава направо). Щуп с толщиной 0,2 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото:

➥Когда зазор выставлен правильно, щуп входит с небольшим усилием. Чтобы начать регулировку, необходимо ослабить контргайку 17-м ключом. Изменение расстояния между деталями выполняется 13-м ключом.

➥После этих манипуляций снова проверьте зазор. Если он соответствует норме, то зафиксируйте регулировочный болт и закрутите контргайку.

➥В таблице выше указан порядок пар и градусы, на которые необходимо провернуть коленчатый вал после регулировки первой пары клапанов (8 и 6).
➥Соблюдая порядок, проворачиваем коленвал на 180 градусов и выполняем регулировку зазора следующей пары (4 и 7), дальше по порядку идет 1 и 3.

Заключительная проверка зазоров.

Запомните, что для впускных клапанов используется щуп на 0,15 мм, а для выпускных – на 0,20 мм. Помещаем инструмент между кулачком распредвала и рычагом. Если вам нужно прикладывать усилие, чтобы перемещать щуп между деталями, значит зазоры выставлены правильно.

Повторную регулировку следует проводить в том случае, если инструмент перемещается чересчур свободно или вообще не входит в отверстие. При затягивании контргайки зазор немного сбивается, поэтому в идеале следует провести наладку два раза, соблюдая порядок, указанный в таблице.

Регулировка клапанов на моделях 21213, 21214, 2121 видео.

О проблемах пусковых зазоров нива 21214.

Заключение.
Как видите, регулировка клапанов выполняется достаточно просто, поэтому нет смысла обращаться за этой процедурой в сервисный центр. Если вы первый раз проводите разбор мотора, то изучите видеозапись, где подробно показана наладка клапанов и порядок действий.

Регулировка клапанов нива своими руками : 3 комментария

Я читаю и мне грустно. Почему люди пишут как делать в принципе то несложные вещи но допускают при этом ошибки которые могут в лучшем случае свести на нет всю их работу, а в худшем привести к дорогостоящему ремонту. Это ведь не совет соседа по гаражу дяди Коли, это статья претендующая на технически грамотное руководство к действию.
Народ читайте книги известных авторов если хотите что-то сделать своими руками.
Для регулировки клапанов используются СПЕЦИАЛЬНЫЕ щупы, это достаточно просто знать, если вы не хотите задумываться над вопросом — “почему“. Специальный щуп имеет ширину превышающую ширину пары трения, что гарантирует выставление требуемого зазор по всей ширине контакта рокера с кулачком распредвала. Если вы по рекомендации автора пользуетесь обычным (узким) набором щупов то вы не будете иметь никакой уверенности в том что рокер стоит ровно, а измеренный вами зазор не является зазором с одной стороны контакта рокер — кулачек, тогда как с другой стороны зазора в этот момент может не быть вовсе.

В тексте ошибка. Для ВПУСКНЫХ клапанов зазор 0.15 по книжке, а для ВЫПУСКНЫХ 0.2

Тема статьи – установка набора смерть гидрикам и регулировка клапанов нивы, нивы шевроле и классики. В предыдущей серии рассказывалось о самом наборе, в данной главе основное внимание будет посвящено его установке и регулировке клапанов. Хочу сказать спасибо двум людям, которые мне помогли доработать данную статью. Серёге Урашину (Ленинград) и Денису Косачёву (Рязань).

Ужасы нашего городка

Написать отдельную статью, меня побудило несколько писем. Суть которых была в следующем. Мы понимаем, что перейти на болты это хорошо, но у нас не осталось людей, кто может нормально отрегулировать клапана. Кошмар в том, что это касается городов милионников, где все пересели на иномарки. А вот в небольших городках, как раз еще люди помнят, как это делается. Я постараюсь расписать пошаговую инструкцию с картинками и надеюсь, что для кого-то это поможет избавиться от гидриков.

Установка

Удалив гидрики, тщательным образом удалите из колодцев остатки масла и кокса. Чем-нибудь приличным обезжирьте внутреннюю резьбу (бензин, ацетон, уайтспирит). Смонтируйте в гбц ввертыши (момент затяжки около 7-8 кг.). Убедительная просьба. Технологии не стоят на месте. Воспользуйтесь при данной операции фиксатором резьбы средней прочности. В прайсе присутствует продукт, которым сам пользуюсь при сборке, производитель Febi (Германия). Нет ничего противнее, момента, когда вы начнете операцию — «регулировка клапанов нивы», и вдруг увидите, что у вас вместе с контргайкой, вращается ввертыш. Скажу по секрету, все придется разбирать и собирать по новой)). После данной операции рекомендую сделать небольшой перерыв, как раз на обед времени хватит, чтобы полимеризовался фиксатор резьбы. После этого можно монтировать все остальное. Не забудьте про несколько капелек моторного масла или монтажной пасты на рабочую поверхность рокера и шарик солдатика.

Регулировка клапанов нивы, процесс

Инструмент

Есть два способа регулировки по типу инструмента. По щупам и по стрелочному индикатору. Для полупрофессионального использования подойдет первый вариант. В фиатовской методичке рекомендовались следующие зазоры, при температуре двигателя 20 градусов (то есть нормальной). Впускные клапана 0,15 мм. Выпускные чуть больше 0,17-0,20 мм. Мое личное мнение после 20 лет практики, следующее. Выставляемый зазор очень сильно зависит от производителя и материала клапана. Если это клапан среднего качества, то зазоры можно делать по методичке. Если и на впуске, и на выпуске клапана Kolbenschmidt, то можно по кругу делать 0,15. Теперь по щупам. Конечно все определяется словом опыт и первые два, три раза можно такое нарегулировать… «что ни в сказке сказать, ни пером описать». Поэтому я вспомнил одну замечательную вещь для слесарей, токарей и фрезеровщиков, которую сделали в СССР, для технического контроля. Называлось это калибр-пробка. То есть это калиброванный инструмент, с двумя «хвостами», один проходной, второй непроходной. По аналогии с этим чудом, я предлагаю два инструмента. Первый, это щуп для регулировки зазоров размером 0,15 мм и набор щупов, в котором есть щуп 0,2 мм. Теперь все «чудеса» регулировки сводятся к простой вещи. Один должен пролезать, другой уже не должен. Таким образом попадаем в нужное поле допуска.

набор щупов, «веер»

Вопрос-ответ

Как часто производится регулировка клапанов нивы? Вторую регулировку, которую я называю чистовой, я рекомендую провести через 500-700 км, после установки комплекта и первой регулировки. Как правило 2-3 клапана «убегают». По советским книжкам и методичкам рекомендовалось ПРОВЕРИТЬ зазоры, раз в 12-20 тыс.км, то есть где то раз в год. Практика работы показала, что двигатели ходят без регулировки и по 50 и по 80 тысяч км. Поэтому рекомендация следующая – по факту.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров

Довольно часто владельцы ВАЗ 2123 отказываются менять гидрокомпенсаторы тепловых зазоров при их выходе из строя, предпочитая установку регулировочных болтов, используемых во всех линейках классического семейства ВАЗ. При таком подходе требуется ручная регулировка клапанов Шевроле Нива. У подобной регулировки есть два существенных недостатка:

• Необходимость проведения работ каждые 15 тыс. км;
• Наличие определенного навыка.

Если сравнить стоимость одного гидрокомпенсатора со стоимостью регулировочного механизма, то выгода в сторону последнего отличается на порядок.

Клапана Шевроле Нива следует регулировать не только при появлении характерного стука. Каждые 10 – 15 тыс. км пробега необходимо проводить диагностику зазоров, которые появляются вследствие износа эксцентрика распределительного вала, рокера или самого клапана. Весь клапанный механизм имеет достаточно простое устройство. Клапан приводится в движение рокером, на который оказывает усилие эксцентрик распредвала. Рокер выполнен в виде рычага, к одному из концов которого прилегает толкатель. Зазоры клапанов Нива Шевроле вымеряются между распределительным валом и рокером при закрытых клапанах с помощью специального набора щупов. В конце статьи сможете найти видео.

Инструменты для регулировки клапанов

Прежде чем реализовывать идею проводить какие-либо манипуляции с двигателем, необходимо убедиться в наличии инструментов и оборудования. Регулировка клапанов проводится с микрометром или набором щупов. Для двигателя ВАЗ-2123 определены следующие тепловые зазоры:

• 0,15 мм (прогретый двигатель);
• 0,20 мм (холодный двигатель).

Помимо щупов используется ключ на 17 и на 13, а также ключ на 10 для снятия клапанной крышки.

Порядок регулировки клапанов

Можете посмотреть видео, для того, чтобы наглядно увидеть как выполняется регулировка клапанов Шевроле Нива.

Все автолюбители, проводящие регулировку самостоятельно, делятся на две категории. Первые с пониманием выполняют все работы. Они осознают, почему именно на том или ином клапане в данный момент происходит диагностика зазора. Вторые отлично справляются с задачей, выучив схему регулировки наизусть, даже не вникая в работу ДВС на разных тактах.

На подготовительном этапе снимается крышка клапанов, предварительно освободив к ней доступ. Сначала необходимо установить 4 цилиндр в верхнюю мертвую точку, соответствующую концу такта сжатия. Для этого коленчатый вал вращают по часовой стрелке до совмещения метки на звездочке с отливом на корпусе распредвала.

При таком положении ГРМ выставляются зазоры в 8-м и 6-м клапанах.

Регулировка клапанов производится ключом на 13, но сначала нужно ослабить контргайку ключом на 17.

Здесь потребуется сноровка, так как при затяжке контргайки зазор немного уменьшается. Провернув коленвал на пол-оборота, производится проверка и последующая регулировка зазоров на 4 и 7 клапане. После следующего проворачивания на 180 градусов регулируются 1 и 3 клапан и финальное положение ГРМ, отличающееся от предыдущего поворотом коленвала на 540 градусов, предназначено для регулировки 2 и 5 клапана.

Прежде чем проводить обратную сборку, следует еще раз проверить зазоры. Важно помнить, что одному обороту распредвала соответствует два оборота коленвала.

Регулировка клапанов на ваз 21213

Регулировка клапанов нива своими руками

После истечения определенного срока, для каждого автомобиля необходимо проводить регулировку клапанов. В этом материале мы подробно разберем, как выполняется эта процедура, какие инструменты для этого нужны и на что следует обратить внимание при выполнении регулировки клапанов Нива. Эта инструкция актуальная для следующих моделей Нива: 21213, 21214, 2121.

ВАЖНО! За работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании и простом ремонте.

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля.

В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Инструменты и подготовительные работы:

Несмотря на важность регулировки, для этой процедуры требуется минимальное количество инструментов и материалов:

• Набор щупов. Если его нет, то купите щуп с толщиной 0,15 мм (для выпускного клапана) и 0,20 мм (для впускного).
• Рожковые ключи на 13 и 17.
• Ветошь и щетка для очистки.

ВАЖНО! Регулировку зазора можно проводить только на холодном моторе. Примерная температура силовой установки должна быть в пределах 20-25 градусов.

Пошаговая инструкция с фото.

Когда инструменты готовы, а двигатель остыл, можно приступать к работе.

Порядок действий следующий:

• Отсоедините минусовую клемму от аккумулятора – с этой процедуры начинается практически любой ремонт силовой установки и электроники автомобиля.
• Теперь демонтируйте крышку головки блока цилиндров. После этого крышку можно снять с распределителя. Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства.
• Когда вы получили доступ к коленчатому валу, его необходимо медленно проворачивать по ходу его вращения. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут.
• Установите нужный ключ на храповик и вращайте вал двумя руками.

• Метки выставлены, теперь переходим к регулировке 6-го и 8-го клапанов (порядок ведется слава направо). Щуп с толщиной 0,15 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото:

• Когда зазор выставлен правильно, щуп входит с небольшим усилием. Чтобы начать регулировку, необходимо ослабить контргайку 17-м ключом. Изменение расстояния между деталями выполняется 13-м ключом.

• После этих манипуляций снова проверьте зазор. Если он соответствует норме, то зафиксируйте регулировочный болт и закрутите контргайку.

• В таблице выше указан порядок пар и градусы, на которые необходимо провернуть коленчатый вал после регулировки первой пары клапанов (8 и 6).
• Соблюдая порядок, проворачиваем коленвал на 180 градусов и выполняем регулировку зазора следующей пары (4 и 7), дальше по порядку идет 1 и 3.

Заключительная проверка зазоров.

Запомните, что для впускных клапанов используется щуп на 0,20 мм, а для выпускных – на 0,15 мм. Помещаем инструмент между кулачком распредвала и рычагом. Если вам нужно прикладывать усилие, чтобы перемещать щуп между деталями, значит зазоры выставлены правильно.

Полезный совет! Не во всех моделях Нива коленчатый вал разбит на градусы. В этом случае его необходимо разделить меткой, чтобы не сбиваться со счета и соблюдать порядок. Проведите по центру черту и разделите шкив на четыре части. Еще один вариант – это счет по оборотам бегунка трамблера. Перемещение бегунка зажигания на 90 градусов равняется повороту коленчатого вала на 180 градусов.

Повторную регулировку следует проводить в том случае, если инструмент перемещается чересчур свободно или вообще не входит в отверстие. При затягивании контргайки зазор немного сбивается, поэтому в идеале следует провести наладку два раза, соблюдая порядок, указанный в таблице.

Регулировка клапанов на моделях 21213, 21214, 2121 видео.

О проблемах пусковых зазоров нива 21214.

Как видите, регулировка клапанов выполняется достаточно просто, поэтому нет смысла обращаться за этой процедурой в сервисный центр. Если вы первый раз проводите разбор мотора, то изучите видеозапись, где подробно показана наладка клапанов и порядок действий.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Двигатель ВАЗ 21214 1,7л

Задуман двигатель ВАЗ 21214 в качестве первого инжекторного мотора для отечественного внедорожника. Нива не пользовалась особой популярностью в СССР, зато экспортировалась в Азию, Великобританию, Европу, Латинскую Америку и США. За время выпуска с 1994 года было несколько доработок и модификаций ДВС от Евро-0 до Евро-5 (экспорт).

Характеристики мотора 21214

Считается, что основой ДВС 21214 стала предыдущая версия 21213. По факту, ¾ деталей в двигателе

• изменилась схема двигателя — инжектор вместо карбюратора;
• появилось дополнительное навесное оборудование – датчик ДПКВ, ДХХ, контроллер Бош МР 7.0;
• коленвал с длинным радиусом кривошипа 40 мм, не используемый в прежних моторах АвтоВАЗ;
• ГБЦ с отверстиями для датчика фаз и шпилек ресивера, гидроопорами рычагов клапанов взамен регулировочных болтов.

Поскольку базовая модель гнет клапана, не избежал этой участи и мотор 21214, поэтому в мануал внесено не только описание движков, но и регламент обслуживания, чтобы обеспечить хотя бы тот минимально заявленный ресурс 80000 км пробега, который обещан представителями производителя.

Конструкция силового привода 21214 обеспечивает ему следующие технические характеристики:

Изготовитель	АвтоВАЗ
Марка ДВС	21214
Годы производства	1994 – …
Объем	1690 см 3 (1,7 л)
Мощность	59,5 кВт (81 л. с.)
Момент крутящий	127,5 Нм (на 4000 об/мин)
Вес	122 кг
Степень сжатия	9,3
Питание	инжектор
Тип мотора	рядный
Впрыск	распределенный с электронным управлением
Зажигание	модульное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный или сварной из стали
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	82 мм
Поршни	от 21213
Коленвал	от 21213
Ход поршня	80 мм
Горючее	АИ-92
Нормативы экологии	Евро-2/3
Расход топлива	трасса – 8,3 л/100 км смешанный цикл 10,5 л/100 км город – 11,5 л/100 км
Расход масла	максимум 0,7 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W40, 15W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть, Mannol, Mobil
Масло для 21214 по составу	синтетика, полусинтетика, минеральное
Объем масла моторного	3,75 л
Температура рабочая	95°
Ресурс ДВС	заявленный 80000 км реальный 160000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	7,8 л
Помпа	с пластиковой крыльчаткой
Свечи на 21214	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	1,1 мм
Привод ГРМ	однорядная цепь
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	от 21213 с посадочным диаметром сцепления 200 мм либо 215 мм
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые, выпускные темные
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	800 – 850 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

С появлением гидокомпенсаторов теплового клапанного зазора рекомендовано применение исключительно высококачественного масла в моторе.

Особенности конструкции

Изначально двигатель 21214 разрабатывался под распределенный впрыск, то есть под инжектор. Планировалось обеспечить стандарт экологичности, что и было выполнено с успехом – в процессе доработки ДВС имели Евро-2 – Евро-4, а для экспортных вариантов Нивы и Надежды, даже Евро-5.

Главной особенностью 21214 стала заводская форсировка:

• инжектор вместо карбюратора;
• доработанная головка блока цилиндров (гидротолкатели);

В свою очередь это потребовало улучшения прочих конструкций:

• увеличились объемы моторного масла, звездочка насоса стала иметь 30 зубьев для повышения его производительности;
• двухрядная цепь заменена роликовой однорядной модификацией, чтобы приводить в действие навесное оборудование и распредвал ГРМ;
• кулачки распредвала изменили форму.

Модернизирована система натяжения цепи:

• пружина создает предварительную натяжку при выключенном моторе;
• после запуска в системе создается давление, натяжку регулирует гидравлика.

Производителем обеспечен дополнительный тюнинг своими руками за счет заложенного в конструкцию потенциала +50 л. с. Не вызывает проблем капремонт простейшей конструкции ДВС, в том числе, в гараже собственными силами.

На топливной рампе вначале устанавливались форсунки Бош 0280158110, затем Siemens VAZ 20734 желтого цвета. Зажигание имеет модульную конструкцию с контроллерами Бош МР 7.9.7 и Январь 7.2. попарно-параллельный впрыск обеспечивает Евро-2, фазированный впрыск – Евро-3.

Плюсы и минусы

Указанные характеристики двигателя и его конструкция имеют недостатки:

• высокий шум при работе;
• очень низкий эксплуатационный ресурс;
• значительные вибрации на корпус машины;
• перегрев мотора в городском цикле;
• высокий расход моторного масла.

Как следствие, частый капитальный ремонт и увеличенный эксплуатационный бюджет. Основными достоинствами стали:

• автоматический натяжитель цепи;
• гидротолкатели клапанов;

Все проблемы классической серии остались, однако при своевременном обслуживании особых проблем владельцу мотор не доставляет.

В каких авто использовался?

Применялся мотор 21214 для комплектации нескольких машин производителя АвтоВАЗ:

• Лада Нива 4х4 (ВАЗ-21214) – внедорожник трехдверный;
• Лада 4х4 М – модернизированная версия с ГУР и АБС;
• Лада 4х4 5D (ВАЗ-213100) – удлиненная модификация пятидверного внедорожника;
• «Скорая помощь» (ВАЗ-213145) – Евро-2/3 малыми сериями;
• Лада Надежда (ВАЗ-2120) – семиместный полноприводный минивэн.

На семиместный минивэн Ларгус руководство его ставить не посчитало нужным. Зато во всех модификациях Нивы 3-х и 5-и дверной (Бронто, Кедр, Пикап, Река, Бысь и бронемобиль инкассации) он присутствовал.

Модификации

С 1994 года изготовителем несколько раз производилась корректировка параметров мотора 21214:

• 21214-10 (2002 год) – Евро-0, первая версия имела центральный впрыск бензина;
• 21214-20 (2006 год) – Евро-2 контроллер Бош МР 7.0, попарно-переменный впрыск;
• 21214-30 (2008 год) – Евро-3, без усилителя руля;
• 21214-41 (2011 год) – Евро-4 для РФ и Евро-5 для экспорта, ГУР, сварной коллектор;
• 21214-22 – Евро-2, появились гидроопоры клапанных рычагов;
• 21214-31 – Евро-3, сварной стальной коллектор, насос ГУР;
• 21214-32 – Евро-3, ГУР, коллектор чугунный, маховик под 215 мм диаметр сцепления;
• 21214-33 – Евро-3, литой чугунный коллектор, гидроусилитель;
• 21214-34 – Евро-3, коллектор литой без ГУРа.

Во всех версиях с завода стояли гидроопоры INA, за исключением варианта 21214-41, комплектовавшегося гидроопорами ЯЗТА.

Модификация 21214-28 имела объем 1,8 л за счет большего хода поршней 84 мм. Мощность ДВС достигала 92 л. с., а крутящий момент 159 Нм. Всего было выпущено чуть больше 69 моторов того типа.

Техобслуживание

Производитель АвтоВАЗ рекомендует обслуживать двигатель 21214 собственными силами или на СТО по следующему графику:

• масло и фильтр обновляется ежегодно либо после 7,5 – 10 тысяч пробега;
• цепь обладает высоким ресурсом 200 тысяч, но контролируется на растяжение/натяжение регулярно;
• топливный и воздушный фильтр приходит в негодность после 20 – 30 тысяч пробега;
• свечей и АКБ обычно хватает на 60 – 70 тысяч км;
• салонный фильтр рекомендуется обновлять ежегодно, независимо от пробега машины.

Изначально устройство ДВС было проще, зато приходилось периодически регулировать сбивающиеся настройки тепловых зазоров клапанов. Затем модернизация добавила в конструкцию ГРМ гидротолкатели, избавив пользователя от этой операции и ежемесячных расходов.

Неисправности, причины, устранение

Изначально мотор 21214 имеет характерную поломку – отказ 1 – 2 цилиндров из-за поломки модуля зажигания от перегрева. Перегорают катушки и коммутатор управления, необходима замена электрооборудования. Остальные поломки характерны для большинства ВАЗ моторов:

1)выработка ДХХ

1)замена датчика холостого хода

На холостом ходу ДВС работает неустойчиво, глохнет	1)повреждение изоляции ВВ проводов 3)сбой фаз газораспределения 4)снизилась компрессия	1)замена высоковольтных пучков 2)регулировка межэлектродного зазора, очистка от нагара 3)установка по меткам валов 4)притирка клапанов, ремонт цилиндров
Снизились самопроизвольно обороты ХХ
Мотор глохнет на ходу в жару	1)обратный клапан залип 2)пережат шланг или трубка 3)вышла из строя сливная магистраль 4)пробка из пара в питающей системе	1)замена клапана 2)осмотр и исправление геометрии 4)продувка и прочистка

Гидрокомпенсаторы избавляют от плановой регулировки зазоров клапанов через 5 – 15 тысяч км пробега.

Тюнинг

Производителем для повышения мощности мотора использован только один прием – увеличение хода поршня. Доработать двигатель 21214 для использования всего заложенного в него потенциала (около 90 л. с.) поможет самостоятельный тюнинг:

• расточка цилиндров в блоке – схема 84/84 или 84/88 для получения 1,9 л и 2,0 л (диаметр цилиндра/ход поршня, соответственно);
• доработка ГБЦ – расточка каналов до 31 мм (выпуск) и 33 мм (впуск), установка легкой ШПГ маховика, распредвала Нуждин.

Таким образом, инжекторная версия 21214 превосходит базовую модификацию карбюраторного движка. Имеет повышенный крутящий момент и мощность, гнет поршнями клапаны при износе однорядной цепи.
