Установка кондиционера своими руками

Из этой статьи Вы узнаете, как выполняется установка кондиционера своими руками!

Кондиционирование помещений сегодня является самой элементарной функцией современных зданий и сооружений. Однако, не только в новых постройках, но и в давно возведенных домах можно с успехом реализовать вентиляцию и кондиционирования помещений. Безусловно, специалистов, способных выполнить данные мероприятия имеется большое множество, но стоимость подобных работ достаточно высока и может колебаться в пределах от 50 до 200 долл. Дабы сэкономить семейный бюджет и сделать все по собственному усмотрению, возможно установить кондиционер своими руками и собственными силами.

Выбор кондиционера

Для начала следует определиться с типом устройства, то есть подобрать оптимальный вариант по охлаждаемой площади и фирме производителю.

При этом следует учитывать, что стандартные кондиционеры способны помимо охлаждения, также и нагревать воздух в холодное время года. Однако температура окружающего воздуха не должна опускаться ниже «минус» 5 градусов. Дальнейшее использование агрегата может вызвать его поломку. Если же необходимо нагревать помещение и при более низких температурах стоит приобретать кондиционер с подогревом картера.

Установка кондиционера

Когда кондиционер выбран и находится в вашем распоряжении можно начинать процесс установки. Самым серьезным мероприятием при этом считается установка силового блока. Это обусловлено тем, что наружный блок имеет большой вес и зачастую должен быть установлен на фасаде здания. Для установки наружного блока заранее необходимо заготовить кронштейны, на которые будет установлен весь агрегат. Эти кронштейны необходимо закрепить на фасаде здания при помощи анкерных болтов, а после на зафиксированные кронштейны можно ставить силовой блок, прикручивая его болтами. Существует множество способов каким образом произвести такие мероприятия. Самые отчаянные, могут делать это непосредственно из собственного окна, однако следует понимать, что это очень опасно и возможно следует воспользоваться услугами подъемника, либо специалистов по промышленному альпинизму.

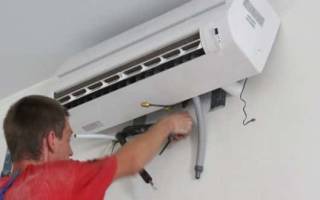

Далее следует установить в комнате внутренний блок. Обычно его прикручивают к стене при помощи дюбелей и мощных шурупов. Затем замеряется расстояние от одного блока до другого, а в несущей стене пробивается отверстие диаметром 30мм.

Именно через него и будут проходить трубки. Согласно замеренных данных заготавливается соединительная трасса. В нее входит 2 медных трубки и электрический кабель с сечением 3*1.5мм 2. Все эти элементы сматываются между собой и покрываются теплоизоляционной трубкой. Крайние точки медных трубочек должны иметь специфическое развальцовывание для присоединения их к агрегатам. Когда все эти мероприятия выполнены можно производить установку соединяющей трассы. Первым делом трубочки соединяются с внутренним блоком при помощи специальных гаек, а затем с наружным. При этом следует знать, что наружный блок продается уже заполненный хладагентом с избытком. Дабы добиться оптимального количества хладагента в системе и при этом выгнать из системы воздух делают следующее. Соединяют трубку подающую хладагент к внутреннему агрегату, а на обратную трубочку просто накидывают гайку. И открывают кран силового блока. При этом хладагент выгоняет весь воздух из системы и выходит через не зажатое соединение. Так происходит несколько секунд, затем гайку зажимают до конца, обеспечивая абсолютную герметичность. После этого следует подключить к блокам электрические провода. Это выполнить не сложно, к указанному клемнику подсоединить концы кабеля согласно маркировки.

В финале всех мероприятий следует произвести пробный запуск сплит-системы. И удостовериться в правильности работы всех узлов. Так как подобный способ монтажа является не точным необходимо по внешним признакам определить правильность работы устройства. Важными критериями являются низкий уровень шума, равномерное охлаждение помещения, не обмерзание нагнетающего контура на силовом блоке.

Установка кондиционера своими руками: видео

Итак, если Вы решили, что установка кондиционера своими руками, это Ваш путь и знаете, что настоящий мужчина не побоится сложностей подумайте еще раз — стоит ли выполнять работу в которой есть специалисты обладающие более высокой квалификацией, как и Вы в своей области.

Установка кондиционера своими руками

В последние несколько десятилетий бытовые кондиционеры прочно вошли в нашу жизнь и превратились в обыденную бытовую технику, как это раньше произошло с иными бытовыми приборами — холодильниками, кухонными комбайнами и т.д. Кондиционер относится к сложным техническим устройствам, установку которого обычно доверяют специалистам. Однако в ряде случаев, когда услуги специализированных организаций недоступны, а хозяин жилища обладает достаточными навыками, установку этого агрегата можно произвести самостоятельно.

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

• Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

• Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

• Дешевизна в сочетании с длительным сроком службы.
• Простота конструкции и эксплуатации.
• В этих системах достигается максимально возможный КПД.
• Быстрое охлаждение воздуха.
• Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

• Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
• Высокий уровень шума.
• Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
• В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

• Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

• Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

• Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

• Низкий уровень шума.
• Функция очистки воздуха от бактерий и пыли.
• Наличие функции обогрева в холодное время года.

Это интересно: довольно часто функция обогрева предусматривается производителями и в современных моноблочных системах, как оконных, так и мобильных.

• Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
• Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

• Стоимость их выше по сравнению с моноблочными моделями.
• Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Как установить сплит-систему самостоятельно

Сплит-система облегчает жизнь в летние дни, но такое удовольствие стоит немалых денег. Такая ситуация подталкивает людей на самостоятельный монтаж кондиционеров. Чтобы избежать порчи материала и других возможных проблем, следует знать основные принципы установки, понимать каждый этап монтажа и следовать инструкции. Итак, как правильно установить сплит-систему?

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

• Внутренний блок должен размещаться от потолка на расстоянии 20 см;
• Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
• Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

Оборудование для установки сплит-системы:

• Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
• Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
• Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
• Труборез, с помощью которого осуществляется резка медных труб;
• Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Материалы

Список материалов для установки сплита своими руками больше и включает в себя следующие объекты:

1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
3. Дренажная трубка – спиралеобразный пластиковый шланг;
4. Утеплитель для труб из каучука;
5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Порядок монтажа и особенности проведения работ

Монтаж сплит-системы своими руками состоит из установки блоков и прокладки всех необходимых коммуникаций. Важно придерживаться инструкции от производителя оборудования, ведь каждая модель имеет свои особенности, которые влияют на способ и место установки.

Монтаж внутреннего и наружного блока

Установка внутреннего блока начинается с выбора места. Следует убедиться, что в местах крепления не проходят электрические коммуникации и трубы водопровода.

Прежде всего, крепиться пластина, на которую затем надевается сам блок. Необходимо выполнить обязательное условие, горизонтальный уровень пластины сплит-системы должен быть идеальным.

Поработав с уровнем, следует поставить метки для отверстий. Важно хорошо закрепить нижнюю часть пластины, где находятся защелки для корпуса внутреннего блока сплит-системы.

После успешного монтажа пластины внутренний блок надевается сверху и заходит в пазы, что позволяет жестко удерживаться на стене.

Отверстие под коммуникации должно быть на такой высоте, чтобы дренажная трубка шла по наклону к наружному блоку (уклон – 1 см на 1 м). Диаметр отверстия должен быть не менее 5 см. Лучше сделать два отверстия – под провода с медными трубами и отдельно для дренажной трубки.

Для разметки крепления наружного блока следует помнить, что опять нужно соблюдать уровень и тот факт, что дренажная трубка должна идти по наклону. Соответственно, уровень наружного блока ниже, чем уровень внутреннего блока сплит-системы.

Сначала устанавливаются кронштейны. Каждое отверстие в них должно быть использовано по назначению. Чем больше анкеров будут удерживать основу, тем больше шансов, чтоб блок не упадет. Установка самого блока на кронштейны осуществляется с помощью болтов.

Прокладка коммуникаций

Первым делом прокладываются медные трубки. Определившись с длиной, они обрезаются специальным инструментом, который указывался выше. Края необходимо тщательно обработать напильником.

Сверху на трубы надеваются изоляционные трубы, которые служат для поддержания температуры. Стыков изоляции быть не должно. Сверху все плотно проклеивается армированным скотчем. Важно! Во время протягивания труб через отверстие, необходимо закупорить доступ вовнутрь, чтобы избежать попадания грязи и строительного мусора.

Кабель проводить достаточно легко. Зачищенные провода нужного размера протягиваются через отверстие и соединяют блоки сплит-системы.

Чтобы найти, где подключать провода, необходимо открыть крышечку, которая находится выше креплений для медных труб на блоках. Рекомендуется изучить крепления для проводов перед монтажом системы, чтобы во время процесса не возникало проблем.

Соединение блоков

Для соединения блоков необходимо соблюсти правильность подключения цветов кабеля. С этим больших проблем возникнуть не должно.

Дренаж

Отвод дренажа осуществляется на улицу или в канализацию. На внутреннем блоке сплит-системы есть трубка с пластиковым наконечником, куда надевается гофрированная труба и обжимается хомутом. Желательно вывести ее на расстояние 1 метра от стены

В нижней части наружного блока редко используют гофрированную трубу и оставляют все так, как есть. Вода просто капает на землю.

Система циркуляции фреона

Подключение медных труб требует ответственности и неплохой подготовки. Перед этим лучше внимательно прочесть инструкцию и изучить места для подключения. Медные трубки не должны сильно перегибаться и проходить равномерно вместе с остальной коммуникацией.

На внутреннем блоке есть два порта для подключения двух трубок. Для начала необходимо скрутить гайки. Если во время этого что-то шипит – не страшно, это выходит азот, который был предварительно закачан в блок.

После обрезания трубы внимательно проверяются концы на наличие заусенец и других грубостей. На протяжении 5 -7 см труба должна быть идеально ровной. Вальцевание осуществляется под размер штуцера порта. Очень важно, чтобы трубка плотно надевалась на штуцер – это исключит излишнюю потерю фреона и обеспечит нормальную герметизацию.

Если все хорошо одевается, трубка с портом соединяется с помощью накручивания гайки. При этом нет необходимости использоваться прокладки или другие приспособления. Такие операции проделываются со всеми концами двух медных трубок.

Вакуумирование для чего и как сделать

Вакуумирование необходимо для того, чтобы очистить медные трубки от воздуха и влаги, которая попадает вовнутрь во время монтажа. Если ее не удалить, будет создаваться большая нагрузка, а компрессор, соответственно, будет перегреваться.

Существует два способа выкуумирования сплит-системы.

Метод пшика

Если посмотреть на порт, в который подключаются медные трубки, можно увидеть две заглушки, помимо гайки со штуцером. Обе заглушки откручиваются.

Работа производиться с портом большего диаметра. Внутри есть специальный разъем под шестигранный ключ. Размер подбирается по месту, а также его можно найти в инструкции.

На 1 секунду ключом проворачиваем клапан на 90 градусов, затем отпускаем. Это значит, что в систему было выпущено немного фреона, что привело к излишнему давлению. На этом же порту есть золотник, на который необходимо нажать пальцем, чтобы запустить выпуск смеси фреона и остаточных газов. Операция проводится 1-2секунды 2-3 раза.

После всего на золотник одевается заглушка, а порт с шестигранником откручивается полностью, чтобы запустить фреон в систему. Важно убедиться, что все заглушки плотно закручены, можно смазать резьбу мылом для большей герметизации.

Вакуумный насос

Вакуумный насос подключается к золотнику на 20-30 минут. За это время он должен полностью вакуумировать систему. Затем насос отключается, но трубка остается в золотнике на протяжении 15-ти минут. Это нужно для того, чтобы наблюдать с помощью манометра за давлением. Если стрелка замерла и стоит на месте, значит все хорошо. Хаотичное движение стрелки говорит об утечке воздуха или влаги, поэтому следует повторно включить насос.

Прежде, чем отсоединить насос, необходимо впустить фреон в систему с помощью шестигранного ключа. Характерный звук в системе говорит об успешном запуске. После этого необходимо быстро отсоединить насос.

Инструкция от А до Я по установке кондиционера в квартире

Есть множество видов кондиционеров для квартиры, наиболее же известный именуется «сплит-система», об установке которого далее и пойдёт речь. Состоит она из 2-х блоков: внутреннего – испарителя, и внешнего – конденсатора, которые соединяются благодаря электрическим кабелям и 2-м медным трубкам, по которым течет фреон. От внутренней части ответвляется трубка из пластика, предназначенная для слива конденсата.

Видеоурок, где вы узнаете о нужных инструментах и самых частых ошибках, допускаемых при монтаже:

Пошаговая инструкция

Для начала нужно установить внешний блок. Хорошо, если у вас в квартире открытый балкон. Это обеспечит неограниченный доступ к кондиционеру. Если же Вы решили выполнить установку кондиционера на балконе, который застеклен, тогда конденсатор крепится на наружной стене дома, в которой предварительно проделайте отверстия. Закрепить внешнюю часть системы на поверхности помогут анкерные болты и надежные кронштейны. Чтобы уберечь прибор от осадков, соорудите над ним козырек.

Перед тем, как установить кондиционер в квартиру своими руками, ознакомьтесь со следующими советами:

• поверхность для крепления должна быть ровной и крепкой;
• живя на первом этаже, монтируйте блок на высоте не менее двух метров, чтобы он не стал мишенью для воров;
• при выборе кронштейнов учитывайте, что они должны выдерживать на себе вес, в 2-3 раза превышающий вес техники;
• проживая на верхних этажах, но не имея балкона (лоджии), придётся воспользоваться услугами альпинистов (на фото ниже) или автомобиля со специальной лестницей для того, чтобы установить кондиционер в квартире с фасада.

Установив наружный блок, сверлим в стенке отверстие, необходимое для соединения кабелей и трубок с хладагентом, которые соединяют разрозненные части сплит-системы. Далее монтируется «гидроизоляционный стакан», куда мы укладываем провода и трубки. Следующим шагом будет установка внутреннего блока кондиционера в квартире своими силами. Перед тем как обозначиться с местом, где вы его разместите, прочитайте нижеперечисленные рекомендации:

• метраж между внутренним и наружным блоками должен быть не более семи-тридцати метров (конкретная цифра зависит от модели самой системы);
• корпус, размещённый в квартире, должен находиться от других вещей (по отношению к мебели) на расстоянии не меньше, чем три метра;
• чтобы не дуло и не заболеть, воздержитесь от того, чтобы установить кондиционер над кроватью и местом где Вы трудитесь, а также над батареями, нагревателями, каминами и т.д.

Классификация внутренних блоков:

При установке настенных и потолочных кондиционеров закрепляем достаточно прочные кронштейны, на которых и зафиксируем прибор. С напольным устройством всё гораздо проще: его вовсе не нужно закреплять, а лишь поставить на специально отведённое место в квартире.

Важно! Если напольный блок будет стоять неровно, тогда на полу окажутся все капли конденсата. Разместите его должным образом сразу, поскольку после установки кондиционера корпус уже никуда не перенесешь!

Далее идёт процесс штробления особых отверстий для проводов и трубок, которые соединяют внутренний и внешний блоки. Во многих случаях штробят стены, потолок, изредка – пол. Если этот процесс для Вас сложен, тогда просто уложите коммуникации в короб из пластика, который не нарушит интерьер квартиры.

Соединяя блоки проводами и трубками, воспользуйтесь фитингами. Трубки с фреоном запрещено раскручивать в местах соединений и перегибать по 2, 3 и больше раз. Обязательно проштробите для дренажного шланга собственную магистраль, дабы отвести конденсат из внутреннего блока, например, на улицу. Соединив систему, осуществляем вакуумацию коммуникаций для устранения из них ненужной влаги и воздуха. Этот процесс осуществляется только с помощью специализированного оборудования. Далее необходимо самому подумать про отдельное электропитание для кондиционера в квартире. Для этого к прибору нужно провести скрытую проводку (в штробах), а в распределительный щиток нужно установить отдельный автомат. Кабеля кладутся в штробах.

Проверьте, получилось ли Вам своими руками в домашних условиях произвести монтаж кондиционера. Для этого используйте определённую тест-программу, которая активируется при первом включении прибора. Положительным результат будет тогда, когда техника будет хорошо функционировать, без вибрирования корпуса.

Напоследок рекомендуем просмотреть подробную видео инструкцию по установке кондиционера своими руками, начиная от внутреннего блока и заканчивая внешним:

В этой статье мы предоставили пошаговую инструкцию, а также видео и фото, где наглядно поясняется, как установить кондиционер в квартиру или офис своими силами. Вообще, монтаж такого прибора – дело хлопотное и ответственное. Если упустить какое-то из наставлений или совершить ошибку, можно просто лишиться дорогой техники или испортить ремонт, который уже сделан.
