Снять турбину своими руками

Как отремонтировать турбину машины

Некоторые автолюбители при выборе машины обращают внимание на наличие установленной турбины, которая значительно увеличивает мощность автомобиля. Немаловажным фактором в пользу выбора турбины является и уникальный звук на повышенных оборотах.

Установка большего количества разнообразных сложных механизмов на автомобиль для улучшения ходовых качеств может принести не только пользу, но и разочарование, большое количество проблем. Ведь все механизмы рано или поздно приходят в непригодность, и наступает момент для проведения ремонтных работ. Некоторые из этих работ можно выполнить самостоятельно, другие придется проводить в автосервисе при помощи квалифицированных автослесарей. Ремонт турбины своими руками выполнить достаточно сложно.

Турбина обеспечивает большой прирост мощности

Для того, чтобы не осуществлять ремонт турбины и продлить срок ее службы, необходимо выполнять следующие действия:

1. Проводить регулярную замену масла с использованием синтетического варианта исполнения. Регулярная замена масла позволяет исключить износ подвижных элементов, что значительно продлевает срок их службы. Стоит отметить, что данный способ предохранения турбины от поломки не очень дорогостоящий в сравнении со стоимостью проведения ремонтных работ
2. Исключить возможность возникновения перегибов в трубах, которые поставляют масло. Перегиб трубопровода может не дать маслу пройти к турбине, что сразу приведет к поломке данного элемента автомобиля
3. Установка и применение турботаймера или перепускного клапана блоу-оффа.
4. Не допускать перегрева двигателя.

Все выше перечисленные меры предосторожности помогут продлить срок службы турбины.

Своевременное обслуживание турбины — продлевает ее работу

Демонтаж турбины дизельных агрегатов

Данную процедуру можно разделить на следующие этапы:

1. Снятие турбины с автомобиля для проведения дальнейшей разборки. При снятии турбины нужно отключить все трубопроводы, идущие к ней. При проведении демонтажных работ нужно быть аккуратным и смотреть за тем, чтобы не навредить самой турбине и другим элементам автомобиля, которые находятся под капотом.
2. Снятие компрессорной и турбинной улитки. Как правило, компрессорная улитка снимается без особых проблем, а вот турбинная прикипает намертво. Существует несколько способов ее демонтажа, среди которых мы выделим два наиболее встречающихся. Первым способом является применение киянки и грубой силы. Второй способ более радикальный и предусматривает использование болтов крепления улитки. При помощи данных болтов не спеша можно отодвинуть улитку, однако при этом стоит учесть, что она насажена на конусе и данный процесс будет достаточно сложным и долгим. Не стоит забывать и о том, что при работе нужно исключить возможность появления перекоса и для этого болты крепления улитки отпускаются равномерно со всех сторон. Также при проведении данной работы есть вероятность деформирования колеса турбины, его не стоит допускать. Сложность проведения данной работы целиком и полностью зависит от вида турбины. А вот снятие компрессорной улитки может быть выполнено при помощи освобождения стопорного кольца или ботов или других способов.
3. После снятий компрессорной и турбинной улики в руках должен оказаться картридж и возможность проверки люфт вала. Так, если причина поломки не в вале, то продольный люфт будет отсутствовать, а в поперечном направлении может быть незначительным (люфт может присутствовать, но отклонение на один миллиметр не допустимо).
4. Далее необходимо провести снятие колеса компрессора. Для этого необходимо взять кусачки с раздвижными губками, а другой конец вала закрепляем при помощи оправки или другим инструментом. Стоит учесть, что резьба на компрессорном валу всегда левая. Необходимо отметить, что компрессорное колесо само не слезет и для этого можно использовать обычный съемник.
5. Уплотнительные вкладыши находятся в специальных канавках на роторе и на таблетке холодной части, упорный подшипник обычно крепится при помощи трех болтов и снять его можно без особого труда.
6. Вкладыши с торцевой стороны крепятся при помощи стопорных колец, что также обуславливает отсутствие возможности возникновения проблем. Вкладыши или подшипники скольжения со стороны компрессора держатся при помощи одного стопорного кольца, а вкладыши со стороны турбины при помощи двух вкладышей для обеспечения большей степени надежности.
7. При проведении работ, даже не предполагая о возможной причине возникновения поломки, необходимо все составляющие, кольца и уплотнители, картридж очистить от грязи.

Выше приведенные этапы проведения работ связаны с демонтажем турбины. Для продолжения ремонтных работ необходимо иметь стандартный ремкомлект для ТКР, который, как правило, содержит полный набор необходимых колец, вкладышей и уплотнителей, метизов и шайб, набор сальников. Также стоит отметить тот факт, что провести ремонт турбины сложнее, чем справится с демонтажем системы. Это, в основном, связано с установкой уплотнителей и вкладышей, обеспечение неподвижности и плотного насаживания данных элемент.

Ремонт турбины:

Как отремонтировать турбину самому – достаточно популярный вопрос, который задают автолюбители. Однако получив на его ответ, многие решают обратиться в автосервис или приобрести, установить новую турбину. Если человек обладает упорством, терпением и определенными навыками пользования несложными инструментами, то найдя для данной работы немалое количество времени, можно сделать ремонт турбины самостоятельно. Также при проведении работ нужно соблюдать все правила и рекомендации, что поможет выполнить ее правильно и качественно. От качества проведения ремонтных работ, связанных с турбиной, зависит не только ее работа, но и других составляющих двигателя.

Снять турбину своими руками

В России панически боятся турбированных моторов, предпочитая менее мощные и эффективные “атмосферники”. Разбираемся, как не “убить” турбину раньше срока и во сколько встанет ее обслуживание или замена.

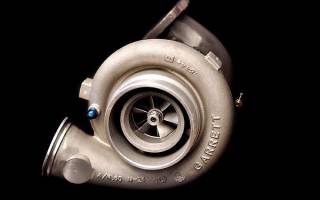

Как устроена турбина?
В общем-то, турбокомпрессор устроен просто. Главная деталь — это картридж. Внутри него размещается вал, а с двух противоположных концов к этому валу прикреплены турбинные колеса. Для того чтобы вал нормально вращался и не грелся, к нему под давлением подается моторное масло. Также к картриджу идет и трубка с антифризом для дополнительного охлаждения.

По бокам к корпусу картриджа прикреплены две “улитки” — горячая и холодная, внутри которых вращаются турбинные колеса. В горячую поступают выхлопные газы, раскручивают колесо, а затем “улетают” в выхлопную трубу через боковое отверстие улитки. Турбоколесо в холодной улитке всасывает чистый атмосферный воздух из впускного тракта и гонит его под сильным давлением дальше во впускной тракт к цилиндрам мотора.

Такова общая схема турбины, и мы не будем сейчас вдаваться в тонкости конструкции и различные варианты компоновки. Впрочем, стоит упомянуть новое поколение турбин, где масло подается под более низким давлением, а вал вращается в очень дорогих и сверхпрочных шариковых подшипниках.

Как мы уже говорили, без масла турбина работать не может. Обычно для герметизации вращающихся валов используют резиновые сальники (как в двигателе и коробке передач), но никакие сальники не смогут выдержать режимы работы турбины. Рабочая температура в ней достигает тысячи градусов, а частота вращения валов — сотен тысяч оборотов в минуту. Это намного более суровые условия, чем в моторе.

Валы и втулки в турбине подогнаны друг к другу с очень высокой точностью, и за счет этого масло не должно сочиться сквозь них, если турбина исправна. Но как только зазоры увеличиваются, масло через “холодную” часть турбины засасывает во впускной коллектор двигателя вместе с нагнетаемым воздухом. В таких случаях говорят, что “турбина гонит масло”.

Здесь все очень индивидуально и зависит от стиля езды. В среднем на бензиновых двигателях ресурс турбины составляет 150 тысяч километров. На дизельных двигателях — 250 тысяч километров. Однако если ездить быстро, перекручивая двигатель и турбину, то ресурс может сократиться и до 100, и до 60 тысяч.

Главный признак скорой кончины турбины — синеватый дым из выхлопной трубы. Его появление означает, что в цилиндрах вместе с топливовоздушной смесью сгорает масло. Весьма вероятно, что во впуск это масло попало именно через турбину. Чтобы провести диагностику, не нужно обладать дипломом автослесаря. Достаточно иметь книжку по устройству автомобиля, где нарисовано расположение узлов под капотом, и немного свободного времени.

• Найдите впускной патрубок, по которому воздух попадает в турбину и открутите его. Засуньте руку в “улитку” турбины и нащупайте вал, на котором закреплена крыльчатка. Покачайте его, и если есть люфт, то через щели наверняка сочится масло.
• Найдите интеркулер и загляните внутрь. Если внутри есть масло, то турбина его “гонит”. Чем больше масла, тем выше износ.

Еще иногда на приборной доске турбированных автомобилей есть указатели температуры и давления турбины. Соответственно температура не должна быть повышенной, а давление — пониженным.

Все эти советы обязательно нужно учесть, если вы покупаете турбированную машину с пробегом. Турбина — вещь дорогостоящая, и ее дефект может обернуться для вас, как для будущего владельца, крупными затратами.

Когда турбина выходит из строя, можно пойти тремя путями.

Поменять турбину целиком.
Чаще всего это совершенно лишняя затея, потому как масло гонит картридж, а корпуса-“улитки” остаются целыми и менять их не нужно. Замену турбины в сборе любят предлагать официальные дилеры и мультибрендовые сервисы, мастера на которых плохо разбираются в турбинах и ставят задачу получить с клиента максимум денег.
Почем? Cнятие, отсоединение трубок подачи масла и антифриза и установка турбины обратно стоит около 4 000 – 5 000 рублей.

Поменять картридж турбины.
Под замену идет исключительно сам рабочий элемент турбокомпрессора — корпус с валом и крыльчатками. Поменять готовый картридж может даже мастер, который не специализируется на турбинах. Задача состоит в том, чтобы открутить несколько гаек крепежа, а потом закрутить их обратно.
Почем? Стоимость картриджа с заменой — около 15 000 – 20 000 рублей.

Отремонтировать картридж.
Такая работа под силу исключительно мастерам специализированных автосервисов. Турбину разбирают полностью, моют ультразвуком, выявляют изношенные элементы и меняют их. Корпус картриджа растачивают на токарном станке, а затем всю конструкцию балансируют в два этапа, чтобы на скорости до 150–200 тысяч оборотов в минуту не было вибрации. Затем еще в картридж закачивают под давлением масло, чтобы проверить на герметичность.

Почем? Цена ремонта турбины зависит от массы факторов и колеблется от 7 000 до 25 000 рублей. Важно понимать, что если мастера называют серьезную сумму, то зачастую проще купить новую турбину.

Понятное дело, что чем активнее ездить, тем быстрее турбина придет в негодность. Но, помимо этой очевидной зависимости, есть еще несколько полезных советов.

• Нужно охлаждать турбину. Чем активнее вы топтали педаль газа и “отжигали”, тем дольше ее нужно охлаждать. Открывать капот и обмахивать “улитку” газеткой не нужно. Просто постойте пару минут на холостом ходу — масло будет циркулировать в моторе и турбине и заберет избыточное тепло. Вообще возьмите за правило перед парковкой ехать поспокойнее.
• После долгого стояния в пробке не ускоряйтесь резко. Понятное дело, что вам хочется на свободу после заточения в заторе, но помните: пока вы стояли без движения, двигатель, турбина и интеркулер нагрелись, и если их сильно раскрутить, то нагрев будет чрезмерным или даже критическим.
• Следите за температурой масла и антифриза и почаще их меняйте. Грязное масло и антифриз, который плохо отводит тепло, ускорят износ турбины.
• Своевременно обслуживать двигатель. Здесь для каждой модели рекомендации будут индивидуальными. На современных фольксвагеновских моторах 1.4 TSI нужно следить за чистотой интеркулера, который быстро загрязняется, так как находится прямо во впускном коллекторе. На старых продольно расположенных 1.8 TSI требует регулярной очистки трубка подачи масла…

У каждого мотора есть свои нюансы. Если хотите максимально обезопасить себя от преждевременной смерти турбины, узнайте эти тонкости у специалистов. При покупке новой машины помогут мастера дилерского центра, а если берете подержанную, то обратитесь на специализированную СТО, которая занимается конкретно этой маркой. Также весьма полезным будет поговорить с мастерами автосервиса, ремонтирующими турбины.

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Снятие турбины с двигателя, работающем на дизтопливе, требуется в 2-х случаях: требуется прочистка агрегата или планируется его ремонт. Если рабочий узел невозможно восстановить, приобретается новая запчасть и устанавливается вместо вышедшей из строя.

Неполадки, свидетельствующие о неисправности турбины

Если двигатель начинает работать с перебоями, самой очевидной процедурой для поиска неисправности является диагностика. Причин, говорящих о необходимости демонтажа турбины, может быть несколько:

• При работе двигателя слышны посторонние, неспецифичные звуки — скрежет, свист;
• Наблюдается увеличение объемов выхлопных газов, которые могу изменить свой цвет на синий или белый;
• Отмечается понижение мощности дизельного агрегата, которое четко проявляется при перемещении автомобиля на высоких оборотах;
• Вырос расход моторного масла, либо снизилось его давление в системе.

Одно из несколько вышеперечисленных состояний свидетельствуют о неисправности компонентов турбокомпрессора. Владельцу придется самостоятельно или при помощи специалистов ремонтировать силовой агрегат.

Алгоритм снятия дизельной турбины

Для самостоятельного демонтажа турбокомпрессора понадобится не только практический опыт выполнения подобных операций, но и набор следующих инструментов и приспособлений:

• Гаечные головки с трещотками на ½ и ¼;
• Удлинители и карданы;
• Отвертки, имеющие плоские и крестовые наконечники;
• WD-40.

Автомобиль со сроком эксплуатации старше 5-ти лет необходимо предварительно подготовить для снятия турбины. Все подвижные болты и гайки агрегата за 24 часа до ремонтных работ хорошо обрабатывают средством WD-40. Если этого состава нет, его можно заменить керосином. Такое промазывание облегчит демонтаж нужной детали, сократи время ремонтных работ.

Снятие/установка турбины требует определенных навыков, поэтому при отсутствии знаний о комплектации двигателя за процедуру своими силами лучше не браться. Демонтаж турбокомпрессора осуществляется поэтапно:

• Отключение бортовой сети автомобиля, перед этим важно обесточить все работающие в машине приборы. Для этого под капотом отсоединяют минусовой зажим от автоматической коробки передач;
• Открытие доступа к турбине, которая располагается чаще всего между впускным и выпускным коллекторами. Турбокомпрессор находится справа от двигателя (справедливо для заднеприводных авто). Если привод передний, агрегат находится по левую сторону от силового агрегата;
• Снятие турбины предполагает демонтаж всех мешающих работе запчастей. Например, генеральной установки посредством ослабления приводного ремня, который при значительной степени изношенности заменяют. Если демонтажу турбокомпрессора мешают резервуар для омывателя или аккумуляторная батарея, их также снимают;
• Правильную работу узлов обеспечивают специальные контроллеры — регуляторы исправности насосных устройств, датчики температуры выхлопных газов, уровни давления и т.д. Любой демонтаж турбины должен производиться при отключенных от сети контролирующих устройствах, с которых предварительно снимают разъемы;
• Отключение магистралей на охладительной системе и системы, регулирующей смазку турбинного картриджа. При этом обязательно производится маркировка отключаемых патрубков;
• Снятие турбокомпрессорного устройства, зафиксированного на аппайпе и даунпайпе. Возможен крепеж детали на ДВС-блоке. Демонтируется отрезок магистрали, ведущий к выхлопной трубе. Важно сохранить все снимаемые гайки и уплотнители;
• Отсоединение верхней магистрали с откручиваем болтов, которые фиксируют трубу подачи воздуха в двигатель;
• Если имеет место быть крепление к ДВС-блоку, устройство отсоединяют. После этого производится полное отключение турбины от коллекторного узла и она извлекается наружу.

Установка турбокомпрессора выполняется в обратном порядке, от финального этапа — до первого.

Особенности диагностики снятой с дизельного мотора турбины

Причинами самостоятельной диагностики демонтированной турбины могут быть: нехватка времени и желание сэкономить на услугах СТО. Турбокомпрессор выполняет в машине функцию поддержания нужного объема подаваемого в цилиндры воздуха после предварительного сжатия. Снятый рабочий узел можно осмотреть и попробовать найти причину неисправности самому.

Поломки турбины дизельного двигателя, которые можно определить визуально после демонтажа детали:

• Коллектор горячей крыльчатки имеет трещины;
• Подшипниковые элементы скольжения и втулки вала выработали свой ресурс. Но определить на ощупь данный дефект может только мастер по ремонту автомобилей;
• Размеры осевых и продольных люфтов в идеале должны составлять 1-2 мм, превышение этих параметров свидетельствует о необходимости ремонта агрегата;
• При вращении турбины все ее элементы должны двигаться плавно, заедание говорит о неисправности этих деталей;
• Осмотр поверхности турбины изнутри дает массу полезной информации, наличие повреждений на ее стенках свидетельствует о деформации крыльчаткой.

Можно читать форумы в интернете или специальную литературу. Но самостоятельный поиск неисправностей в сложном турбокомпрессорном механизме редко дает положительный результат. И дело здесь не только в опытности ремонтника. Для качественной проверки работоспособности любых авто деталей требуется точное, дорогостоящее оборудование. Такой стенд имеется в любом сертифицированном техцентре по ремонту автомобильной техники.

Наши услуги

Специалисты нашего сервиса готовы оперативно выполнить ремонт дизельного двигателя целиком и отдельно турбины. Когда турбокомпрессорное устройство не подлежит восстановлению, требуется его замена. Мы работаем напрямую с производителями запасных частей на любой автомобиль, поэтому самостоятельно закажем нужную деталь.

Любая услуга, связанная с ремонтом авто, оказывается точно в рок и с гарантией качества. Дизельный силовой агрегат требует профессиональной диагностики, что является самым весомым аргументом обращения к нашим мастерам!

Снять турбину своими руками

Последние доставленные авто

Диагностика и ремонт турбины своими руками

Ни что ни вечно, как это не печально агрегаты и узлы на наших любимых автомобилях приходят в непригодность, и возникает вопрос, либо заменить на новый, отдать кучу денег, либо пытать удачу и применить знания на ремонт своими руками. Всё же если своевременно производить уход и обслуживание за узлами и механизмами, то тот не приятный момент, когда ремонт турбины придётся производить своими либо руками мастеров. Всё же не много о профилактики. своевременная замены масла на синтетическое и его фильтра, желательно не допускать перегибов в маслопроводе, установка турбо-таймера а так же перепускного клапана Blow Off– эти правила являются самыми актуальными для увеличения срока службы турбины.

Самостоятельная диагностика турбины

Произвести само диагностику неисправной турбины, отталкиваясь от следующих факторах :снижение мощности и давления турбонагнетателя, после исключаются первоначальные всевозможные причины поломки данного агрегата. Делаем следующее открываем полностью дроссельную заслонку, так вы сделаете проверку давления турбо-наддува. Для этого необходимо полностью нажать педаль газа, чтобы двигатель набрал максимальные обороты. Только так вы сможете проверить, набирает ли максимальное давление турбо-наддува. Если токового не наблюдается, то это не значит что данный агрегат пришёл в негодность. Не получения максимально допустимого турбо-наддува происходит по причине избыточного противодавления. Причиной является, часто, забитый катализатор. В данном случае просто необходимо проверить катализатор. Если же катализатор чувствует себя нормально и рабочее состояние стабильно, продолжайте диагностику дальше, переходим к диагностики перепускной заслонки, известной как WestGate. Если Вы являетесь любителем агрессивной и спортивной езды, то перепускная заслонка не закрывается полностью, что приводит к выходу небольшой части газов, мимо клапана. А это значит в турбине отсутствует необходимое количество, что в не производит возможность воспользоваться полным рабочем потенциалом. Так что диагностика заслонки так же необходима.

Ремонт турбины своими руками

Своими руками у турбонагнетателя вы сможете произвести диагностику внутренний WestGate, при этом управляя тягой, чтобы убедившись в закрытии или не закрытия клапана, его сопротивление или заклинивания в период работы. Если вы неуверенны в своих результатах диагностики тогда вам следует обратиться к специалистам. Снимите внешние WestGate, при не работающим режиме. Переверните узел и проверти, произвел ли клапан WestGate полное закрытие заслонки. Произведите полную опрессовку WestGate сжатым воздухом, увидев его работу. Но в проведение такой работы необходимость в том что WestGate может не выдержать давление в сто psi, которое легко выдаст новенький воздушный компрессор. Для этого необходимо снизить давление до 50 psi. Такого давления вполне хватит для диагностики работоспособности WestGate,и не повредив диафрагму. Причиной поломки турбины также может быть вакуумная утечка. Данная причина когда турбина выдает номинальное количество необходимого давления, пропускает его на впускном тракте. Определив по датчику количество давления наддува, можно определиться, есть ли у вас разряжение. Когда двигатель работает в холостом режиме, вырабатывается максимальное количество разряжения 0.75 bar. Если меньше минимального давления которая 0.54 bar, то у вас утечка. Появление утечки может в двух местах, соединение за коллектором и за дроссельной заслонкой. Если проверка не показала отрицательных явлений, тогда следует проверять сам турбинный нагнетатель, обращая при этом особое внимание подшипники вала. Вращающие со скоростью около ста двадцати тысяч оборотов в минуту. Если иметься дисбаланс или люфт, последствия могут быть тяжелыми. Такие узлы балансируют с точностью до доли миллиметра. При саморучной попытки разогнуть лопасти согнутой крыльчатки, вы ослабляете метал который в дальнейшем может отломиться и заклинить агрегат . Самому отремонтировать турбо – компрессор, можно, только одно НО! Без спецального ключа для откручивания гайки на крыльчатке её не открутишь, надо иметь навык!! Иначе легко загнётся вал или крыльчатку, помять труда не составит можно также резьбу сбить. Рем комплект найти сложно. Так же оборудования для ремонта, стенд для проверки и балансировки. Или покупка нового картриджа стоимость 13-15руб. Если крыльчатка стерлась об улитку то уже без замены на другую крыльчатку и балансировку вала, сразу в сборе (картридж) не обойтись. А требуемую балансировку нереально осуществить в гаражных условиях. Для начало необходимо ставим метки в тех местах где чугун прижимается друг к другу, а так же середину и стыки улитки и середину, эта операция для того чтобы после сборки и установки не переделывать турбину или чугунку на машине. Ставим метку с той стороны вала, где расположена резьба и такая же процедура на гайке и на крыльчатке, после чего можно раскручивать вал. Данные метки делаются для того чтобы не нарушать положение крыльчатки относительно к валу, это очень важно, а метка на гайке нужна чтобы не перетянуть гайку и тем самым не заклинить вал.

Проводим разборку турбоагрегата своими руками

Турбинная улитка может прикипеть. Для того чтобы снять ее используете болт для крепления улитки это поможет аккуратно её отодвинуть. Улитка расположена на конусе и для этого придется приложить не большое усилие. Откручивайте аккуратно, постепенно, крест на крест так же как вы затягиваете колесо . Так же тут нужно обратить внимание на то чтобы не деформировать колесо турбины. Такой способ может показаться нелегким из-за своеобразной конструкцией турбины. Иногда можете применить деревянную киянку. Проверьте на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным. А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой. Вал компрессора имеет именно лево стороннюю резьбу.

Для снятия компрессорного колеса используйте обычный универсальный съёмный ключ. Помети расположение в отношении друг друга колеса и гайки. Для соблюдения балансировки. Уплотнительные кольца держат стопорные кольца. Втулки вала снимаются откручиванием болтов трёх штук Т15.Как вы понимаете причиной люфта становятся втулки. Вкладыш который со стороны компрессора держит одно стопорное кольцо, а со стороны турбины два кольца. Очень тщательно очищаем картридж и колесо. С вала снимаем уплотнительное кольцо. Используем рем комплект для ТКР. В стандартный комплект входит полный набор колец, шайб, сальников, вкладышей и метизов. Если у вас люфт на номинальном вкладыше, то проточка и балансировка вала спасёт вас от этого. Также, в наборе рем комплекта входит вкладыши разного размера. Вкладыши нужно почистить и смазать маслом. Устанавливаем в картридж внутренние стопорное кольцо. Убеждаемся, что попали в пазы полностью. Устанавливаем турбинный вкладыш. Изначально смазав его маслом. Фиксируем стопорным кольцом. Потом вставляем компрессорный вкладыш. Смазываем втулки, надеваем масло съемное кольцо на втулку, ставим пластину, и затягиваем болты Т15. Затягиваем достаточно сильно, но не до того когда срывается резьба. Устанавливаем грязезащитную пластину, Фиксируем её стопорными кольцами. После устанавливаем маслосъёмное кольцо. Такой процесс очень длительный . так как одеть кольцо не так то просто. Смазываем и вставляем вал. Гайку затягиваем моментом 2,5Нм – 5Нм.Отдраенныеулитки ставим на место. Далее устанавливаем WestGate.

Поздравляю, у вас получилась почти новая турбина, сделанная собственными руками, по самой низкой цене.

Снятие турбины на двигателе BKD 2,0 TDI

Двигатель BKD устанавливался на автомобили:

Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5)
Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2) 2005 – 2010
Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1) 2005 – 2009

Skoda Superb 2 / Шкода Суперб 2 (3T4) 2008 – 2015
Skoda Superb Combi 2 / Шкода Суперб Комби 2 (3T5) 2010 – 2015

SEAT Leon Mk2 / Сеат Леон 2 (1P1) 2006 – 2013

SEAT Toledo / Сеат Толедо (5P2) 2005 – 2010
SEAT Altea / Сеат Алтеа (5P1) 2004 – 2015
SEAT Altea XL / Сеат Алтеа XL (5P5) 2007 – 2015

Опять зеркало с др. форума.
Не нашел здесь этого, решил поделиться.
Если нужно что-то в багажнике, открываем, подкладываем, например, досочку.
Машину на подъемник. Не забыть открутить болт крепления правого наружного ШРУСа(ступичный),
ослабить колесные болты передних колес.
Снимаем клемму с аккумулятора.
В салоне оотсоединяем крепление рейка-рулевое колесо.
Поднимаем машину, снимаем защиту.

Понимаем, что без снятия правого вала и заднего подрамника до турбины не добраться.
На Сеат Алтея с DSG подлезть не смог (очень не хотелось полный разбор делать), тем более весь перепускной тракт заодно разобрал.
но на других автомобилях с двигателем BKD это делать не нужно, см. дополнения к отчету ниже.

Виден актуатор.
Рейка остается на подрамнике.

Отсоединяем рулевые наконечники, снимаем привод, отсоединяем правую шаровую. Отсоединяем два
разъема на рулевой рейке, все присохло, отсоединяется плохо, ломаем защелки.

Снимаем с подрамника проводку рейки.
Понимаем, что отсоединить левую шаровую от кулака мешает привод(гайка крутится вместе с пальцем),
откручиваем крепление к рычагу.

Откручиваем крепление подрамника и задних сайлентблоков.

Подрамник с рейкой вывешиваем на стойках стабилизатора.

Вот она, турбина!

Снимаем трубу с катализатором, отсоединяем подающий и сливной маслопроводы, вакуумную трубку с
актуатора, воздушные шланги с холодной стороны, трубопровод к перепускному клапану.

Кстати обнаруживаем виновника одной из проблем – закисший шток перепускного клапана. Рукой начал двигаться, но не равномерно.

Откручиваем выпускной коллектор, и снимаем весь агрегат.

Так полагаю, установка в обратной последовательности. Новые прокладки под выпускной коллектор, трубу катализатора, и трубопроводы к перепускному клапану и клапану ЕГР.
Собственно работа проведена в апреле, по промывке и ремонту тракта, связанного с работой турбины, думаю, нужны отдельные темы. Отчеты готовы, создать?

Продолжаю.
Ставим все на место. Опять-же без редакции от родственного форума.

Только в субботу пустили на подъемник.
Прочувствовал, как нехорошо, когда разбирает один, а собирает другой.
То что снимал сам, охладитель

и перепускной клапан

– было легко. только жутко неудобно подсоединять перепускной. три раза вверх-вниз.
Потом долго складывал пазлы из болтиков, защиток, хомутов и з/ч.
Ставим выпускной коллектор с турбиной на новую прокладку и подсоединяем масляные трубки и магистраль к перепускному клапану

(рискнул поставить старые прокладки, вроде не сечет, новые не пришли. ). Вот, кстати, приемная труба с катализатором,

то-же новая прокладка под хомут.
Закончил прикручиванием подрамника.

Это без экранов и проводки рейки.
В воскресенье сборка под капотом(аккумулятор, фильтр с трубопроводами, крепеж шлангов-трубопроводов), установка при помощи лома и какой-то матери подрамника на прежнее место и протяжка всех болтов.
Выехал. что-то не то. Дергается и тяга хреновая. VAG-COM показавает недодув.
Расстроился, перенес продолжение “банкета” на завтра.
Пользуясь случаем(подъемник свободен, все быстрее) поменял ступичный на леоне.

Интеркулер.
По поводу дырки в интеркулере давно было подозрение. Не зря вся правая сторона в масле была.
Уже в гараже.
Для начала проверил, работает ли “геометрия”, и перепускной клапан. Достать тяжело,(руку пополнее и не доспать) но ходит без заеданий. Посмотреть не смог, но фотик пролез. все чисто, просечек и подтеканий нет.

Снимаю бампер, фары, “телевизор”. открывается следующая картина.

Мордочка была слегка подстукнута. Все радиаторы висят на интеркулере, а он, в свою очередь, крепится к “телевизору” (суппорт радиатора).
Соответственно крепления радиатора к телеку были ранее отломаны и восстановлены(запаяны), в среднем качестве.

После передува турбины и вибрации правое крепление отпало.

Сеточка есть, паяльник то-же. съездил в сервис, нарезал кусочков пластика. Полчаса рабрты, все запаял. Сфотать забыл(если честно, башка вчера целый день трещала, и соображалось х. ). Крепеж припаивать не стал, другая пластмасса, да и заплавленный весь. Оставил на трех точках, вроде не сильно шевелится. В плане маячит покупка интеркулера.

но 6000 рублей пока жалко (бюджет не позволяет). Заодно подпаял трещины на телеке.
Собрал, сгонял до заправки, вроде едет.
Сегодня – тестдрайв до работы. Понял, Е-Д-Е-Т. Теперь как-то тормозов не хватает. машинка 1,5т, а тормоза стандарт.

P.S. Пока работает. Победа над интеркулером свершилась в знаменательную дату – 09.05.2011.

Для снятия турбины на VW Touran с BKD и ручной коробкой снимать подрамник не надо!
Также откручивать что либо в подвеске.
Снимается только выпускная труба и всё!

Чтобы открутить шаровую необходимо подкладывать маленький болтик/шарик в саму гайку и поддомкрачивать снизу, тогда все открутится.

Фольксваген Гольф Плюс / VW Golf Plus, ручка, BKC.
Ничего из подвески снимать не надо. Достаточно снять глушитель. и снимал и ставил турбину так.

Audi A3 / Ауди А3 с DSG, тоже подрамник не мешает.

Дополнениe от ten70:

Внесу свои пять копеек.

Турбина демонтируется без снятия дополнительных деталей и на авто со штатной вебастой.

Вынимается через тоннель катализатора:

Первым делом рекомендую бросить на пыльник внутреннего шруса правой полуоси кусок ветоши, чтобы обезопасить пыльник от повреждения.
Первая засада, которая может возникнуть, при откручивании подающей магистралли масла.
Ключиком на 17 начинает отвинчиваться адаптер, который вкручен в саму турбину, что может привести к заламыванию трубки.
Кстати, стоимость нового адаптера порядка 30 Евро (маркетинг).

Чтобы зафиксировать адаптер, достаточно открутить крепление актуатора турбины двумя гайками на 10.
Тогда шток упадет вниз и появится доступ к адаптеру:

Остальное дело техники.

Самое, пожалуй важное это перед откручиванием гаек на 12 со шпилек, обязательно писаем на них ВД40, карамба или подобными смазками.
Это будет гарантией, что все гайки вывернутся со шпилек, а не шпильки пойдут или что еще более страшно – закусит гайки.

Очень полезен наборчик накидных ключиков с трещеткой.

При закручивании новых гаек пользовался специальной медной смазкой, но это наверно не обязательно.

Вид после снятия катализатора:

Крепление труб вебасты:

Снятая турбина. По углам головы видны подтеки масла из под маслянной крышки.
Так же, у кого уходит ОЖ через трещины головы около выпуска, может заметить каросту прямо внутри головы третьего цилиндра например.

Цифра 8 – похоже на партию выпуска турбины.
Старая 2005 имела циферку 1.

После установки новой турбины крайне рекомендуется влить 3 мл масла на входе маслянной магистралли.

Так же завести авто и не трогая педаль газа, дать ему поработать 1 минуту, чтобы турбина хорошенько смазалась.

Снятие правой полуоси существенно облегчает отключение и подключение надувных патрубков к турбине.

На самом деле достаточно вывесить колеса передка машины, тогда полуось опустится вниз и получится хороший доступ для работы с пружинными зажимами при помощи обычных плоскогубцев.

Несколько фоток старой.
Румынская, дата выпуска декабрь 2004 года:

Из-за увеличенного зазора в подшипниках скольжения подкидывала масло во впуск и на фото ниже видно, что крыльчатка начинала затирать корпус турбины. Прямо по границе крыльчатки нет зеркала.

Никакого другого криминала не обнаружено, турбина идет на сдачу с возвратом денег.

Если вы не нашли информацию по своему автомобилю – посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
