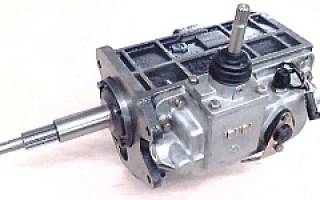

Пятиступенчатая коробка передач АДС 420.3181-1700010-02 производства ОАО «Автодеталь-Сервис» предназначена для установки на автомобили УАЗ-3160, УАЗ-31622 Симбир, Уаз Хантер, c двигателями ЗМЗ-409, ЗМЗ-514, ЗМЗ-5143, УМЗ-4218 и дизельным двигателем Andoria 4C90, 4CT90-1, 4CTi90-1.

Пятиступенчатая коробка передач АДС 420.3181-1700010-02 для УАЗ-3160, УАЗ-31622 Симбир, Уаз Хантер, c двигателем ЗМЗ-409, ЗМЗ-5143, УМЗ-4218, Andoria, характеристики.

Коробка передач АДС 420.3181-1700010-02 механическая, 5-ти ступенчатая, синхронизированная на всех передачах переднего хода, в цельном картере. В ней применена классическая схема переключения передач.

Основные технические характеристики КПП АДС 420.3181-1700010-02 производства ОАО «Автодеталь-Сервис».

— Максимальный передаваемый момент : 250 Нм/25 кгсм
— Усилия при переключении : max 6 кгc/59 Нм
— Ресурс : 300 000 километров пробега
— Гарантийный срок эксплуатации : 2 года или 50 000 километров пробега
— Применяемое масло : SAE 75W-85, API GL-4, 1,7 литра
— Периодичность замены масла : 20 000-25 000 километров пробега
— Рабочая температура : от минус 45 до плюс 50 градусов Цельсия
— Уровень шума : 81-82 ДБа
— Вес (нетто) : 48 кг.
— Габаритные размеры : 595,6х254х348 мм.
— Межосевое расстояние : 78 мм
— Максимальная скорость первичного вала : 5000 об/мин.

Передаточные числа КПП АДС 420.3181-1700010-02.

I передача — 3,83
II передача — 2,167
III передача — 1,292
IV передача — 1,0
V передача — 0,795
Задний ход — 3,520

Схема переключения передач КПП АДС 420.3181-1700010-02.

Опираясь на опыт эксплуатации пятиступенчатой коробки передач УАЗ, на пятиступенчатой коробке передач EXPERT АДС 420.3181-1700010-02 была проведена модернизация и улучшены ее товарные характеристики.

1. Увеличена длина рычага переключения передач в механизме КПП. Изменена конструкция кулачка возврата рычага в нейтральное положение. Это обеспечило более четкое и легкое переключение передач и исключило вероятность самовыключения передач переднего и заднего хода, при условии полного выполнения инструкций по установке КПП.

2. Доработана шпилька для раздаточной коробки, дополнительно установлен кронштейн крепления возвратной пружины стояночного тормоза и изменена конструкция картера заднего торца КПП. Это обеспечило удобство и экономию времени при установке и сборке КПП с раздаточной коробкой.

3. Изменена конструкция избирательного механизма переключения передач, введено дополнительное резиновое уплотнение рычага, что позволило исключить вероятность течи масла из-под рычага. Улучшены свойства резины, из которой изготовлен пыльник, что увеличило его ресурс.

4. Установлен датчик включения заднего хода усиленной конструкции с защитой от агрессивной среды.

5. Перенесено на 20 мм ниже заливное отверстие в картере КПП, установлен маслооторажатель подшипника вторичного вала, тем самым обеспечено лучшая циркуляция масла в агрегате и исключено самопроизвольное перекачивание масла из КПП в раздаточную коробку.

Кроме того, за счет улучшения конструкции пятиступенчатой коробке передач EXPERT АДС 420.3181-1700010-02 удалось добиться следующих потребительских преимуществ.

— В коробке передач расширен диапазон скоростей, за счет чего снижен расход топлива до 20%.
— Установка коробки передач возможна как с прямозубой, так и с косозубой раздаточной коробкой.
— Снижен уровень шума, обеспечено легкое и четкое переключение передач.
— Расширен выбор установочных комплектов для автомобилей с различными двигателями.

Блог про Уаз

Пятиступенчатая коробка передач АДС 420.3181-1700010-02 производства ОАО «Автодеталь-Сервис» предназначена для установки на автомобили УАЗ-3160, УАЗ-31622 Симбир, Уаз Хантер, c двигателями ЗМЗ-409, ЗМЗ-514, ЗМЗ-5143, УМЗ-4218 и дизельным двигателем Andoria 4C90, 4CT90-1, 4CTi90-1.

Пятиступенчатая коробка передач АДС 420.3181-1700010-02 для УАЗ-3160, УАЗ-31622 Симбир, Уаз Хантер, c двигателем ЗМЗ-409, ЗМЗ-5143, УМЗ-4218, Andoria, характеристики.

Коробка передач АДС 420.3181-1700010-02 механическая, 5-ти ступенчатая, синхронизированная на всех передачах переднего хода, в цельном картере. В ней применена классическая схема переключения передач.

Основные технические характеристики КПП АДС 420.3181-1700010-02 производства ОАО «Автодеталь-Сервис».

— Максимальный передаваемый момент : 250 Нм/25 кгсм
— Усилия при переключении : max 6 кгc/59 Нм
— Ресурс : 300 000 километров пробега
— Гарантийный срок эксплуатации : 2 года или 50 000 километров пробега
— Применяемое масло : SAE 75W-85, API GL-4, 1,7 литра
— Периодичность замены масла : 20 000-25 000 километров пробега
— Рабочая температура : от минус 45 до плюс 50 градусов Цельсия
— Уровень шума : 81-82 ДБа
— Вес (нетто) : 48 кг.
— Габаритные размеры : 595,6х254х348 мм.
— Межосевое расстояние : 78 мм
— Максимальная скорость первичного вала : 5000 об/мин.

Передаточные числа КПП АДС 420.3181-1700010-02.

I передача — 3,83
II передача — 2,167
III передача — 1,292
IV передача — 1,0
V передача — 0,795
Задний ход — 3,520

Схема переключения передач КПП АДС 420.3181-1700010-02.

Опираясь на опыт эксплуатации пятиступенчатой коробки передач УАЗ, на пятиступенчатой коробке передач EXPERT АДС 420.3181-1700010-02 была проведена модернизация и улучшены ее товарные характеристики.

1. Увеличена длина рычага переключения передач в механизме КПП. Изменена конструкция кулачка возврата рычага в нейтральное положение. Это обеспечило более четкое и легкое переключение передач и исключило вероятность самовыключения передач переднего и заднего хода, при условии полного выполнения инструкций по установке КПП.

2. Доработана шпилька для раздаточной коробки, дополнительно установлен кронштейн крепления возвратной пружины стояночного тормоза и изменена конструкция картера заднего торца КПП. Это обеспечило удобство и экономию времени при установке и сборке КПП с раздаточной коробкой.

3. Изменена конструкция избирательного механизма переключения передач, введено дополнительное резиновое уплотнение рычага, что позволило исключить вероятность течи масла из-под рычага. Улучшены свойства резины, из которой изготовлен пыльник, что увеличило его ресурс.

4. Установлен датчик включения заднего хода усиленной конструкции с защитой от агрессивной среды.

5. Перенесено на 20 мм ниже заливное отверстие в картере КПП, установлен маслооторажатель подшипника вторичного вала, тем самым обеспечено лучшая циркуляция масла в агрегате и исключено самопроизвольное перекачивание масла из КПП в раздаточную коробку.

Кроме того, за счет улучшения конструкции пятиступенчатой коробке передач EXPERT АДС 420.3181-1700010-02 удалось добиться следующих потребительских преимуществ.

— В коробке передач расширен диапазон скоростей, за счет чего снижен расход топлива до 20%.
— Установка коробки передач возможна как с прямозубой, так и с косозубой раздаточной коробкой.
— Снижен уровень шума, обеспечено легкое и четкое переключение передач.
— Расширен выбор установочных комплектов для автомобилей с различными двигателями.

professional repair with a guarantee of quality of mechanical transmissions of cars of the UAZ model HUNTER PATRIOT 469 brand and others, all types of check point including ADS and DYMOS Moscow the Russian Federation

РЕМОНТ КПП УАЗ всех моделей (АДС, ДАЙМОС)
механической коробки переключения передач
установка | продажа | замена МКПП УАЗ всех модификаций
замена сцепления
город Москва

Артем 8 965 126 13 83 Вадим 8 925 675 78 75

Разборка и дефектовка вашей КПП осуществляется в течение 2 часов в вашем присутствии.
Стоимость разборки и сборки – 5000 руб. + запчасти по факту износа.
Снятие и установка коробки на автомобиль /при ремонте/ – 7000 рублей.

Гарантия 3 месяца или 60 000 км. пробега.

Новая коробка передач УАЗ

Телефон мастера приемщика по ремонту:	Артем 8 /965/ 126 13 83 Вадим 8 /925/ 675 78 75
Помощь эвакуатора /круглосуточно/, диспетчер:	8 /926/ 167 15 40 8 /985/ 888 68 14

У нас имеется фонд восстановленных КПП УАЗ. При желании автовладельца, мы можем заменить неисправную на нашу из обменного фонда, что часто экономически целесообразнее.

Цены на дополнительные работы при ремонте коробки передач УАЗ:

Наименование работы

Сумма

Комплексная дефектовка (разборка сборка без ремонта)

Замена масла и диагностика

Замена сцепления (как отдельная работа)

Снятие и установка механической коробки переключения передач как отдельная работа – без ремонта

Замена сцепления при снятой кпп

Пример сборки разборки коробки передач кпп УАЗ АДС

Владелец автомобиля обратил внимание на жёсткий шум который появлялся при движении на трассе на пятой передачи. При разборке обнаружено и подлежат замене: повреждённый промежуточный вал, комплект подшипников, вилка пятой передачи, сальники, межкорпусная прокладка. Пример на фотографиях ниже:

Второй пример по коробке УАЗ АДС – владелец так же жаловался на жёсткий шум при езде на пятой передаче. При разборке кпп выявлен слом зуба шестерни пятой передачи (промежуточный вал цел). Плюс замене подлежат несущие подшипники валов, сальники. Промываем внутреннюю часть корпуса нефрасом (производственным растворителем), для удаления стальной крошки и старого масла.

Схема коробки передач кпп УАЗ
кпп в сборе

картер кпп уаз

шестерни коробки переда уаз

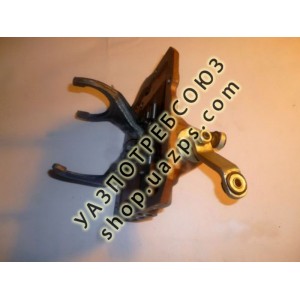

вилки выбора передач кпп уаз

кулиса кпп уаз

раздатка кпп уаз в сборе

шестерни раздаточной коробки передач уаз

шестерня вала раздаточной коробки уаз

выбор передач раздатки уаз

Коробка передач УАЗ 3151 (после переборки).

Замена подшипников и сальников кпп.

Специфика коробок передач УАЗ: типичные неисправности и особенности ремонта

Функциональные различия КПП АДС и Dymos

Технические особенности кпп УАЗ БУХАНКА

Преимущества и особенности КПП УАЗ ФЕРМЕР

Специфика раздаточной коробки современных модификаций УАЗ

Фотоотчёт разборки и ремонта кпп коробки передач УАЗ ХАНТЕР

Машина поступила на ремонт по причине жёсткого шума со стороны мкпп. В результате разборки коробки выявлен дефект несущих подшипников на валах кпп. Меняем подшипники, сальники кпп. Промываем корпус коробки передач нефрасом от вкраплений стальной крошки и старого масла. Фотографии ниже:

Коробка передач уаз хантер

КПП УАЗ PATRIOT, PICKUP с 2019 г.в. 6-ступенчатая АВТОМАТИЧЕСКАЯ “УАЗ” (GM Punch Powergl >

201109.00руб. Без НДС: 201109.00руб.

КПП УАЗ ПАТРИОТ, ХАНТЕР, ПРОФИ (дв.409, 40904, 40905, 5143, 51432) 5-тиступенчатая “DYMOS” / 3163-1700010

81878.00руб. Без НДС: 81878.00руб.

Коробка передач (АГРЕГАТ (КП+РК) 452) дв.4091 Евро-3, Евро-4 “ДВОЙНОЙ РЕСУРС” / 2206-1700005-41

80843.00руб. Без НДС: 80843.00руб.

Применяемость: УАЗ-452, 2206, 3741, 3303, с раздат.коробкой и стояночным торм. в сборе (вал первич.d=29мм).

КПП 452 5-ти ступ. (под ЛЕПЕСТКОВУЮ КОРЗИНУ / УЗКИЙ ШЛИЦ) (ОАО АДС / Baicic) с уст.к-ктом (ТИМКЕН) / 420.3182-1700010 (2206-1700010-01)

47668.00руб. Без НДС: 47668.00руб.

КПП с установочным комплектом 5-ст. КПП 452 дв.УМЗ (ОАО АДС) для мостов “Тимкен” с тягами / АДС 064-01

39386.00руб. Без НДС: 39386.00руб.

КПП (коробка передач) УАЗ ХАНТЕР, 469, 3160, SIMBIR 5-тиступенчатая АДС / 420.3181-1700010

38900.00руб. Без НДС: 38900.00руб.

Пятиступенчатая коробка передач АДС 420.3181-1700010-02 производства ОАО «Автодеталь-Сервис» предназначена для установки на автомобили УАЗ-3160, УАЗ-31622 Симбир, Уаз Хантер, c двигателями ЗМЗ-409, ЗМЗ-514, ЗМЗ-5143, УМЗ-4218 и дизельным двигателем A..

Механизм переключения передач (крышка КПП 5 ст. “АДС” УАЗ 452) “АвтоДеталь” / 255А-1702100

20557.00руб. Без НДС: 20557.00руб.

Механизм переключения передач (крышка КПП 5 ст. “АДС” УАЗ 469, ХАНТЕР) “АДС” / 255-1702100

18193.00руб. Без НДС: 18193.00руб.

Ремкомплект КПП УАЗ ХАНТЕР АДС (большой подшипники, синхрон.) ESPRA / ES713181

9290.00руб. Без НДС: 9290.00руб.

В комплект входит: 255-1701144 Сухарь синхронизатора 9 шт. 255-1701145 Пружина синхронизатора 6 шт. 255-1701156 Кольцо стопорное 1 шт. 175A-1701122 Кольцо стопорное 2 шт. 175A-1701162 Кольцо стопорное 1 шт. 175A-1701036 Кольцо стопорное 1 шт. 255-17..

Вал вторичный КПП 5-ст. “DYMOS” УАЗ ПАТРИОТ, ХАНТЕР [43231T03060] / 3163-1701105

8816.00руб. Без НДС: 8816.00руб.

Вал первичный КПП 5-ст. “DYMOS” УАЗ ПАТРИОТ, ХАНТЕР в сборе [43220T05840] / 3163-1701025

8611.00руб. Без НДС: 8611.00руб.

Применяемость: УАЗ-3163 Патриот, 31519 Хантер с двиг. ЗМЗ-409, 514. ..

Механизм переключения передач (крышка КПП 5-ст. “DYMOS” УАЗ ПАТРИОТ, ХАНТЕР, ПРОФИ) “DYMOS” / 3163-1702010

7164.00руб. Без НДС: 7164.00руб.

Шестерня 2-ой передачи КПП 5-ст. DYMOS УАЗ ПАТРИОТ, ХАНТЕР нов. обр. / 3163-1701128

7155.00руб. Без НДС: 7155.00руб.

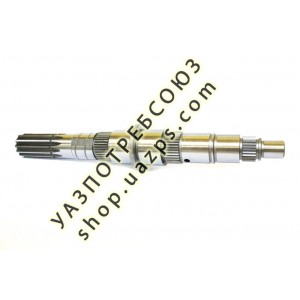

Вал вторичный КПП 5-ст. “АвтоДеталь” УАЗ 469, HUNTER, 452 С ШАРИКОМ в сб. / №113 (255-1701105 в сборе)

7155.00руб. Без НДС: 7155.00руб.

Механизм переключения передач (крышка КПП 452 нов. обр.) (ОАО АДС) / 3741-1702010-11

7082.00руб. Без НДС: 7082.00руб.

Ступица синхронизатора 3-4 передачи КПП 5-ст. “DYMOS” УАЗ ПАТРИОТ, HUNTER в сб. [43360T02620] / 3163-1701108

6867.00руб. Без НДС: 6867.00руб.

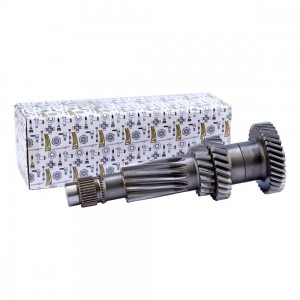

Вал промежуточный КПП 5-ст. АДС УАЗ 469, ХАНТЕР, 452 В СБОРЕ “MetalPart” / MP-255-1701049
