Мини эстакада своими руками из металла

Эстакада своими руками: устройство в гараже

Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

Некоторые особенности

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

• для полного заезда автомобиля;
• для частичного подъема автомобиля.

Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

Варианты эстакады для полного заезда автомобиля

Смотровая яма

Можно считать, что данное сооружение не относится к эстакадам.

Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.

Плюс ямы в том, что она не будет занимать полезное пространство гаража.

Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.

В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.

В итоге придется ее засыпать и рассматривать другие варианты.

Кирпичная эстакада

Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.

Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.

Эстакада из железнодорожных шпал

Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.

Металлический вариант

Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.

Для ее изготовления понадобятся следующие инструменты и материалы:

• металлопрокат;
• сварочный аппарат;
• арматура;
• болгарка с отрезными кругами;
• болты с гайками;
• краска по металлу.

Как сделать эстакаду: практические рекомендации

При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

Устройство эстакады для гаража

При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.

Несколько вариантов мини-эстакад

Самый элементарный вариант мини-эстакады можно изготовить из дерева.

Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

Собирается конструкция следующим образом.

1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.

Эстакада своими руками из подручных материалов

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

1. Для доступа к одному мосту автомобиля.
2. Для въезда всей машины.

Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

• Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
• Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

Тем, кто скажет, что на такую высоту машину можно и домкратом поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

Полноразмерная конструкция

Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

Мини-эстакада в гараже своими руками

Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.

В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.

Виды эстакад для гаража

Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

Всего выделяют два вида:

1. Стационарная.
   Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
2. Мини-эстакада.
   Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и «качалка» на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

Особенности эстакад для гаража

Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:

• хорошее освещение рабочего пространства;
• увеличение площади рабочего пространства;
• не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
• строение не затапливают грунтовые или талые воды.

Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.

У самодельных автоэстакад есть и некоторые ее недостатки:

1. Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
2. Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

• высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
• высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
• ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
• мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

• шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
• требуется много места для хранения;
• необходимо большое количество материала.

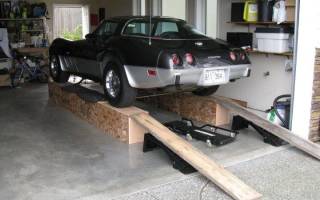

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

1. Доски 5 сантиметров в толщину.
2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

• сварочный аппарат;
• болгарка и круги к ней
• арматура;
• металлический прокат;
• метизы;
• краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

Самодельная эстакада в гараже: как лучше сделать

Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Виды конструкций эстакад для гаража

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные смотровые ямы, приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

• На дачном массиве.
• На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

• С близким расположением подземных вод.
• Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

• Наличие большей площади для проведения работ.
• Много света.
• Более удобно.
• Нет сырости.
• Отсутствует темнота.
• Мост для авто не затапливают талые и грунтовые воды.
• При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

• Переносные.
• Имеющие вид смотровой ямы.
• Выполненные из кирпича.
• Сооруженные из шпал.

Для изготовления конструкций выбирается:

Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

Эстакада в гараже может располагаться:

• В углу.
• У стены. Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
• Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета, что требует увеличения ее протяженности.

Особенности эстакад для ворот

Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

Конструкции могут изготавливаться с основаниями различной сложности:

• Специального оснащения и наличия навыков сварщика требуют сварные изделия.
• Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.
