Самостоятельная диагностика и замена модуля зажигания ВАЗ 2107

Система зажигания ВАЗ 2107 является одним из наиболее уязвимых узлов этого автомобиля. Однако все неисправности можно легко диагностировать и устранить самостоятельно.

Виды систем зажигания ВАЗ 2107

Эволюция ВАЗ 2107 превратила систему зажигания этого авто из ненадёжной механической конструкции в современную управляемую компьютером электронную систему. Изменения происходили в три основных этапа.

Контактное зажигание карбюраторных двигателей

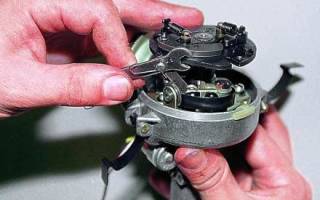

Первые модификации ВАЗ 2107 были оборудованы системой зажигания контактного типа. Работала такая система следующим образом. Напряжение от аккумуляторной батареи поступало через замок зажигания на трансформатор (катушку), где увеличивалось в несколько тысяч раз, а далее — на трамблёр, который распределял его по свечам. Так как напряжение на свечи подавалось импульсно, для замыкания-размыкания цепи использовался механический прерыватель, размещённый в корпусе трамблёра. Прерыватель подвергался постоянным механическим и электрическим нагрузкам, и его приходилось часто приходится регулировать, выставляя зазоры между контактами. Контактная группа устройства имела небольшой ресурс, поэтому её приходилось менять через каждые 20–30 тыс. км пробега. Однако, несмотря на ненадёжность конструкции, машины с таким типом зажигания можно встретить и сейчас.

Бесконтактное зажигание карбюраторных двигателей

С начала 90-х годов на карбюраторные ВАЗ 2107 стали устанавливать бесконтактную систему зажигания, где прерыватель был заменён на датчик Холла и электронный коммутатор. Датчик расположен внутри корпуса распределителя зажигания. Он реагирует на вращение коленвала и отправляет соответствующий сигнал на коммутирующий блок. Последний, основываясь на полученных данных, подаёт (прерывает подачу) напряжения с аккумулятора на катушку. Затем напряжение возвращается на трамблёр, распределяется и уходит на свечи зажигания.

Бесконтактное зажигание инжекторных двигателей

Последние модели ВАЗ 2107 оснащены инжекторными двигателями с электронным управлением. Система зажигания в этом случае вообще не предусматривает никаких механических устройств, даже распределителя. Кроме этого, в ней нет ни катушки, ни коммутатора как таковых. Функции всех этих узлов выполняет одно устройство — модуль зажигания.

Управление работой модуля, как и работой всего двигателя, осуществляется контроллером. Принцип действия такой системы зажигания следующий: контроллер подаёт напряжение на модуль. Последний преобразует напряжение и распределяет его по цилиндрам.

Модуль зажигания

Модуль зажигания — это устройство, предназначенное для преобразования постоянного напряжения бортовой сети в электронные высоковольтные импульсы с последующим их распределением по цилиндрам в определённом порядке.

Конструкция и принцип работы

В конструкцию устройства входят две двухвыводные катушки зажигания (трансформаторы) и два высоковольтных коммутатора. Управление подачей напряжения на первичные обмотки трансформатора осуществляется контроллером на основании полученной от датчиков информации.

В системе зажигания инжекторного двигателя распределение напряжения осуществляется по принципу холостой искры, предусматривающему попарное разделение цилиндров (1–4 и 2–3). Искра образуется одновременно в двух цилиндрах — в цилиндре, в котором подходит к завершению такт сжатия (рабочая искра), и в цилиндре, где начинается такт выпуска (холостая искра). В первом цилиндре происходит возгорание топливно-воздушной смеси, а в четвёртом, где догорают газы, не происходит ничего. После проворачивания коленвала на пол-оборота (180 0 ) в процесс вступает вторая пара цилиндров. Поскольку от специального датчика контроллер получает информацию о точном положении коленчатого вала, проблем с искрообразованием и его очерёдностью не возникает.

Расположение модуля зажигания ВАЗ 2107

Модуль зажигания расположен на фронтальной стороне блока цилиндров над масляным фильтром. Он закреплён на специально предусмотренном металлическом кронштейне при помощи четырёх винтов. Идентифицировать его можно по выходящим из корпуса высоковольтным проводам.

Заводские обозначения и характеристики

Модули зажигания ВАЗ 2107 имеют каталожный номер 2111–3705010. В качестве альтернативы рассматривают изделия под номерами 2112–3705010, 55.3705, 042.3705, 46.01. 3705, 21.12370–5010. Все они имеют примерно одинаковые характеристики, но при покупке модуля следует обращать внимание на объем двигателя, для которого он предназначен.

Таблица: технические характеристики модуля зажигания 2111–3705010

Наименование	Показатель
Длина, мм	110
Ширина, мм	117
Высота, мм	70
Масса, г	1320
Номинальное напряжение, В	12
Ток первичной обмотки, А	6,4
Напряжение вторичной обмотки, В	28000
Длительность искрового разряда, мс (не менее)	1,5
Энергия разряда искры, МДж (не менее)	50
Диапазон рабочих температур, 0 С	от -40 до + 130
Примерная цена, руб. (в зависимости от производителя)	600–1000

Диагностика неисправностей модуля зажигания инжекторных ВАЗ 2107

Зажигание инжекторного ВАЗ 2107 является полностью электронным и считается довольно надёжным. Однако и с ним могут возникнуть проблемы. Модуль при этом играет не последнюю роль.

Признаки неисправности модуля зажигания

К симптомам неисправного модуля относятся:

загорание на приборном щитке сигнальной лампы Check engine;
плавающие обороты на холостом ходу;
троение двигателя;
провалы и рывки при разгоне;
изменение звука и цвета выхлопа;
повышение расхода топлива.

Однако эти признаки могут появиться и при других неисправностях — например, при неполадках топливной системы, а также при выходе из строя некоторых датчиков (кислородного, массового расхода воздуха, детонации, положения коленвала и др.). Если двигатель начинает работать некорректно, электронный контроллер переводит его в аварийный режим, используя все ресурсы, которые есть в наличии. Поэтому при изменении работы мотора увеличивается расход топлива.

В таких случаях следует прежде всего обратить внимание на контроллер, считать с него информацию и расшифровать код возникшей ошибки. Для этого потребуется специальный электронный тестер, имеющийся практически на любой станции технического обслуживания. При выходе из строя модуля зажигания коды ошибок в работе двигателя могут быть следующими:

P 3000 — отсутствие искрообразования в цилиндрах (для каждого из цилиндров код может выглядеть как P 3001, P 3002, P 3003, P 3004);
P 0351 — обрыв в обмотке или обмотках катушки, отвечающей за 1–4 цилиндры;
P 0352 — обрыв в обмотке или обмотках катушки, отвечающей за 2–3 цилиндры.

Вместе с тем подобные ошибки контроллер может выдавать и при неисправности (обрыве, пробое) высоковольтных проводов и свечей зажигания. Поэтому перед диагностикой модуля следует проверить провода высокого напряжения и свечи.

Основные неисправности модуля зажигания

К основным неисправностям модуля зажигания ВАЗ 2107 относятся:

обрыв или замыкание на массу в проводке, идущей от контроллера;
отсутствие контакта в разъёме;
замыкание обмоток устройства на массу;
обрыв в обмотках модуля.

Проверка модуля зажигания

Для диагностики модуля инжекторной ВАЗ 2107 потребуется мультиметр. Алгоритм проверки следующий:

Поднимаем капот, снимаем воздушный фильтр, находим модуль.
Отсоединяем от модуля колодку жгута проводов, идущих от контроллера.
Устанавливаем на мультиметре режим измерения напряжения в диапазоне 0–20 В.
Не запуская двигателя, включаем зажигание.
Минусовой (обычно чёрный) щуп мультиметра подключаем к «массе», а плюсовой — к среднему контакту на колодке жгутов. Прибор должен показывать напряжение бортовой сети (не менее 12 В). Если напряжения нет, или оно меньше 12 В, неисправна проводка или сам контроллер.
Если мультиметр показывает напряжение не менее 12 В, выключаем зажигание.
Не подключая разъёма с проводами, отсоединяем высоковольтные проводники от модуля зажигания.
Переключаем мультиметр в режим измерения сопротивления с пределом измерения 20 КОм.
Для проверки устройства на предмет обрыва в его первичных обмотках измеряем сопротивление между контактами 1a и 1b (крайние в разъёме). Если прибор сопротивление стремится к бесконечности, в цепи действительно имеет место обрыв.
Проверяем модуль на обрыв вторичных обмоток. Для этого измеряем сопротивление между высоковольтными выводами первого и четвёртого цилиндров, затем — между выводами второго и третьего цилиндров. В рабочем состоянии сопротивление модуля должно быть около 5–6 КОм. Если оно стремится к бесконечности, цепь оборвана, а модуль неисправен.

Читать еще: Передние стойки на приору ss20 цена

Видео: проверка модуля зажигания ВАЗ 2107

Замена модуля зажигания ВАЗ 2107

В случае неисправности модуль зажигания лучше заменить на новый. Ремонт возможен только в том случае, когда поломка заключается не в обрыве или замыкании обмоток, а в видимом нарушении какого-либо соединения. Так как все проводники в модуле алюминиевые, потребуется специальный припой и флюс, а также определённые знания из области электротехники. При этом гарантий, что устройство будет работать безупречно, никто не даст. Поэтому лучше купить новое изделие стоимостью около тысячи рублей и быть уверенным, что проблема с модулем зажигания решена.

Самостоятельно заменить модуль сможет даже неискушённый автолюбитель. Из инструментов понадобится лишь шестигранный ключ на 5. Работы выполняются в следующем порядке:

Открываем капот и отсоединяем минусовую клемму от аккумулятора.
Снимает корпус воздушного фильтра, находим модуль зажигания и отсоединяем от него провода высокого напряжения и колодку жгута проводов.
Шестигранником на 5 откручиваем четыре винта крепления модуля к его кронштейну и снимаем неисправный модуль.
Устанавливаем новый модуль, фиксируем его винтами. Подключаем высоковольтные провода и колодку проводов.
Подсоединяем клемму к аккумулятору, запускаем двигатель. Смотрим на щиток приборов и слушаем звук работы двигателя. Если лампа Cheсk engine погасла, а мотор работает устойчиво, всё сделано правильно.

Видео: замена модуля зажигания ВАЗ 2107

Таким образом, определить неисправность и заменить вышедший из строя модуль зажигания на новый своими руками довольно просто. Для этого потребуется лишь новый модуль, шестигранник на 5 и пошаговое выполнение инструкций специалистов.

Модуль зажигания (катушка зажигания)

Модуль зажигания – представляет сложный электротехнический прибор, предназначенный для генерирования тока высокого напряжения (до 30000 В) и передачи его на свечи зажигания.

Связующим компонентом между модулем зажигания и свечами являются высоковольтные провода. Стоит отметить, что многие автовладельцы модуль зажигания так же называют катушкой зажигания, что не есть совсем правильно т.к. катушка входит в состав модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

ЭБУ контролирует работу модуля, подавая на его обмотки катушки постоянный ток.
По закону индукции генерируется высокое напряжение и в нужный момент подаётся на свечу зажигания.
Модуль зажигания состоит из двух катушек зажигания и двух коммутаторов, а так же пластикового корпуса и выходов на высоковольтные провода. Каждая катушка связана на 2 цилиндра: 1 катушка – 1 и 4 цилиндр, 2 катушка – 2 и 3 цилиндр.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

провалы при ускорении;
потеря мощности;
нестабильный холостой ход;
не работают 2-3 или 1-4 цилиндры.

Если вы столкнулись с данными признаками неисправности, то помимо модуля зажигания рекомендуется проверить следующие датчики: ДМРВ, РХХ, ДМРВ, ДС.

Где находится модуль зажигания?

Модуль зажигания находится в подкапотном пространстве. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идёт к свечам зажигания, другой конец проводов идёт к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю нужно строго в определённом порядке: Провода 1 и 4 цилиндра идут на одну обмотку, 2 и 3 на другую. Нумерация цилиндров обозначена на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

1 цилиндр – левый нижний высоковольтный вывод;
2 цилиндр – левый верхний высоковольтный вывод;
3 цилиндр – правый верхний высоковольтный вывод;
4 цилиндр – правый нижний высоковольтный вывод.

Но данная распиновка характерна в том случае, когда модуль вы держите перед собой. Если же вы хотите установить высоковольтные провода на уже установленный на машину модуль, то распиновка немного другая, т.к. модуль установлен под углом (ромбом):

1 цилиндр – центральный нижний вывод;
2 цилиндр – левый вывод;
3 цилиндр – верхний вывод;
4 цилиндр – правый вывод. Но для удобства и наглядности лучше снять модуль, и только потом установить на него высоковольтные провода.

Сколько стоит модуль зажигания?

Примерная стоимость модуля зажигания в магазине составляет от 700 до 1000 рублей.

Как проверить модуль (катушку) зажигания?

Для проверки модуля нужно измерить сопротивление между выводами (1 и 4 цилиндром; и между 2 и 3 цилиндром). Сопротивление на омметре должно быть примерно 5,4 кОм. Для более подробного описания действий по проверке, читайте статью: Как проверить модуль зажигания?

Ошибки модуля зажигания

С неисправной работой модуля зажигания связаны следующие ошибки:

Р0351 – обрыв катушки 1-4 цилиндра.
Р0352 – обрыв катушки 2-3 цилиндра.
Р3000 (Р3001 Р3002 Р3003 Р3004) – множественные пропуски зажигания.

Неисправный модуль нужно заменить (Замена модуля зажигания) или отремонтировать (Ремонт модуля зажигания).

Частой причиной возникновения данной ошибки могут быть как свечи зажигания, так и высоковольтные провода – их нужно заменить (Как заменить высоковольтные провода? Как заменить свечи зажигания?).

Как проверить модуль зажигания на ВАЗ- 2110 инжектор 8 клапанов: разбираемся досконально

В ходе эксплуатации приходится сталкиваться с разными проблемами в работе двигателя. Если мотор начинает работать неустойчиво или пропала тяга, возможно неисправен модуль зажигания (МЗ или катушка). Не спешите менять его на новый, сначала проверьте его при помощи мультиметра.

Конструкция

Конструктивно модуль зажигания включает в себя два основных элемента:

2 катушки зажигания, которые генерируют высоковольтные импульсы, направляемые на свечи;
Двухканальный коммутатор.

Причины выхода из строя могут быть разными, начиная от перебоев в работе мотора, заканчивая неожиданной остановкой силового агрегата. Обратите внимание на то, что лампочка «Проверьте двигатель» при этом не включается.

Проверка модуля зажигания

Далее выключаем зажигание и снимаем модуль зажигания вместе с кронштейном (вывернув два болта верхнего и болт нижнего креплений). Отсоединить высоковольтные провода от модуля зажигания.

Мультиметром в режиме омметра замеряем сопротивление мужду центральным выводом 15 и корпусом (кронштейном) или прозвонить. Прибор должен показывать отсутствие короткого замыкания (прибор покажет большое сопротивление, единицу) первичной обмотки катушки на «массу».
Последовательно измеряем сопротивление между выводом 15 и крайними выводами 1a и 2b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.
Замеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Читать еще: Ремонт балки нива 2121

Во время проверки модуля зажигания не забывайте учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

Если модуль зажигания неисправен, попробуйте отремонтировать его своими руками. Если МЗ оказался исправным, возможно причина неправильной работы двигателя в высоковольтных проводах (проверка) или свечах зажигания (проверка). Напомним, ранее мы рассказывали, как можно улучшить искру зажигания.

Проверки проводки модуля зажигания

Отсоединить от модуля зажигания колодку с проводами.
Включить зажигание.
Мультиметром в режиме вольтметра проверить напряжение между выводом 15 и «массой» колодки с проводами.

Напряжение должно быть не меньше 12 В. Если оно меньше или отсутствует, значит сел аккумулятор или неисправна цепь ЭБУ.

Основные неисправности модуля зажигания 2110

Несмотря на то, что на 2110 модуль зажигания представляет собой достаточно надежное и устройство, при этом элемент все же может выйти из строя. Наиболее распространенные и практически в 90% случаев выявляемые при диагностике причины поломок:

Использование компонентов, не соответствующих параметрам. Это могут быть высоковольтные провода, не совпадающие с параметрами модуля, свечи, способные вывести из строя сам модуль зажигания (большой заряд может разорвать катушку) и т.д.
Детали с заводским браком либо их некачественная сборка. Как следствие, выход из строя других элементов системы зажигания.

Если модуль зажигания не выполняет свои функции, это отображается на работоспособности ДВС автомобиля:

повышенный расход топлива;
двигатель перестает запускаться;
при разгоне (резкая смена оборотов) появляются провалы;
нестабильная работа ДВС (два цилиндра не работают);
после прогрева двигателя заметно падение мощности и тяги.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

Отключите минусовой провод от аккумуляторной батареи.
Снимите пластиковую крышку, которая закрывает двигатель.
Снимите провода со свечей зажигания.
Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
Отключите разъем от модуля зажигания.
С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
Проверьте, работает ли модуль зажигания.
Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда. Но проявите осторожность, действуйте аккуратно и последовательно. Особое внимание уделите процессу пайки.

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Подведем итоги

Как видно, модуль зажигания ВАЗ 2110 представляет собой достаточно простое устройство, состоящее из контактов, катушек, плат и проводов. Однако ремонту подлежат только контактные соединения. Другие элементы неремонтопригодные и нуждаются в замене.

При этом, прежде чем приступить к ремонтным работам, необходимо правильно протестировать модуль. Для этого следует придерживаться общих правил, а также учитывать тонкости и нюансы, рассмотренные выше. В результате диагностика модуля зажигания ВАЗ 2110 позволяет быстро выявить определенные неполадки и устранить проблемы.

Немного о ценах

Мы уже отмечали, какой коммутатор и транзистор используется при ремонте модуля зажигания у десятки. Первый стоит примерно 3 доллара, а за второй придется отдать около 6 долларов.

Некоторые умельцы используют отечественный аналог транзистора — модель КТ848А. Разумеется, он стоит дешевле. Но проблема его в более низком качестве и больших размерах, что несколько осложняет процесс ремонта.

Порядок диагностики

Порядок диагностики может быть таким:

Отключаем от модуля коннектор с сигнальными проводами.

Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

Проверяем напряжение между выводом 15 и «массой» колодки.

Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.

Ключом на 13 отворачиваем болты крепления к блоку цилиндров.

Откручиваем болты крепления к картеру сцепления.

Снимаем модуль вместе с кронштейном.

Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

Читать еще: Топ гир лада веста кросс видео

Схема проверки первичных обмоток.

Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

Схема проверки вторичных обмоток.

Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

Схема проверки модуля на КЗ.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
Р-0351 — не работает катушка 1-4 цилиндров;
Р-0352 — не работает катушка 2-3 цилиндров.

Показания сканера ещё не говорят о проблемах с самим модулем.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Видео о том, как проверить модуля зажигания мультиметром

Модуль зажигания ВАЗ

Вступление

ВАЗ 2110 появился на свет еще в далеком 96-ом году. Первые модели выпускались с 8-ми клапанным карбюраторным двигателем. Далее на смену карбюратору пришел инжектор и даже 16-ти клапанный двигатель, который впервые устанавливался на ВАЗ 2112.

Соответственно с приходом инжекторной системы в автомобиле появилось множество различных электронных датчиков, таких как модуль зажигания.

В данной статье речь пойдет о модули зажигания на ВАЗ 2110-12, а именно о его симптомах неисправности, проверке, стоимости и замене своими руками.

Модуль зажигания

Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.

Отличия

Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.

16-ти клапанный МЗ

В 16-ти клапанном ДВС модуль зажигания устанавливается на клапанной крышке возле маслоналивной горловины.

8-ми клапанный МЗ

МЗ на 8-ми клапанном моторе устанавливается на передней части блока цилиндров между щупом и сапуном.

Устройство

Модуль зажигания имеет общее строение вне зависимости от объема двигателя. Внутри коммутатора расположились две высоковольтные катушки и электронная схема с множеством ключей.

Катушки предназначены для коммутирования высокого напряжения и подачи его на свечу, для образования надежной искры в камере сгорания двигателя.

Модуль зажигания выдает искру в попарном режиме, то есть каждая из катушек, которая находятся внутри модуля, отвечает за образования искры на двух цилиндрах: первый-четвертый, второй-третий.

Признаки неисправности

По некоторым признакам можно определить, что виновником неправильно работающего ДВС является именно МЗ. Ниже приведен небольшой список симптомов свидетельствующих о выходе из строя МЗ.

Признаки:

Отказ сразу двух цилиндров, а именно 1-4 или 2-3;
Повышенный расход топлива;
Детонация на холостом ходу;
Двигатель не развивает мощность;
Трудный запуск на горячий ДВС;

Данные признаки свидетельствуют о неисправностях системе зажигания. Так же эти признаки относятся и к другим возможным поломкам: свечи, провода и даже форсунки, но в первую очередь необходимо обратить внимание на МЗ.

Проверка модуля

После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.

Пошаговая проверка

Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

Стоимость и артикул

Ниже в таблице приведена стоимость модуля зажигания ВАЗ 2110 в зависимости от производителя, и объема двигателя ВАЗ.

Объем ДВС	Количество клапанов	Производитель	Артикул	Цена, (рублей)
1,6	8	АО «СОАТЭ»	2111-3705010-03	905
1,5	8	BOSCH	F000ZS0211	2600
1,5	16	СтарВольт	2112-3705010	1600
1,5	16	Омега	2112-3705010	1590

Замена

Замена производится довольно просто и без особых усилий. Для замены понадобиться трещотка с удлинителем и с головкой на 10мм.

Процесс замены

Снимаем минусовую клейму с АКБ, так как работы проводятся с электрооборудованием автомобиля. Это позволит избежать непреднамеренного короткого замыкания в сети автомобиля.

Снимаем высоковольтные провода от МЗ и питающий разъем.

Откручиваем гайки крепления МЗ и демонтируем его.

Установка производится в обратной последовательности.

Обратите внимания на порядок подключения проводов. Не перепутайте их, в противном случае двигатель авто не запустится. Нумерация цилиндров начинается от механизма ГРМ слева направо. Подключайте провода, так как написано на МЗ.
