Не работает прикуриватель ваз 21099 инжектор

Не работает прикуриватель ваз 2109 инжектор

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

Устройство для прикуривания сигарет в легковой автомашине, с питанием от энергосистемы авто в 12 вольт.

Проверка предохранителей

Автомобильный прикуриватель

Гнездо данного прибора может использоваться для подключения не штатного оборудования:

зарядных устройств телефонов;
ноутбуков (планшетов);
компрессоров;
пылесосов;
и так далее.

В общем любой бытовой техники имеющей специальный переходник для подключения в гнездо прикуривателя.

Главным недостатком данного гаджета считается его ненадежность в обеспечении длительного электрического соединения. А также, коммутации больших токов. Конструктивные особенности гнезда и самого авто прикуривателя не позволяют удерживать их между собой в плотном контакте. В результате чего, от вибраций автомобиля во время движения, происходит частое разъединение (соединение) контактов. Что приводит к искрению соединений и в отдельных случаях может вызвать короткое замыкание. То же самое относиться к переходным устройствам для подключения вспомогательных бытовых приборов.

ВАЗ 2114 (2115, 2109, 2110, 21099), не работает прикуриватель и магнитола

На автомобильных форумах в интернете, довольно часто можно встретить обращение автовладельцев за помощью, по причине того что — не работает прикуриватель и магнитола на ВАЗ 2114 (2115, 2109, 2110, 21099). То есть, проблема регулярно возникающая с продукцией российского автопрома. Самой распространенной причиной того, что одновременно перестал работать прикуриватель и магнитола, является подключение к гнезду, приборов превосходящих по мощности его номинальные значения.

Взаимосвязь между автомобильной зажигалкой и магнитолой в автомобилях ВАЗ

Общая проблема всех моделей авто ВАЗ (2114,2115, 2109, 2110, 21099), это — одинаковая схема подачи напряжения на автомобильный проигрыватель, с выводом на один общий предохранитель, отвечающий дополнительно за электропитание:

салонного обогревателя (печки);
прикуривателя;
обогрев заднего стекла;
самой магнитолы.

Таким образом, сбой в результате обрыва, короткого замыкания и тому подобное, в электро цепи любого устройства, приводит к отключению остальных.

Так как, магнитофон снабжается дополнительным предохраняющем устройством, идущим после основного, то после их проверки и замены в случае необходимости, работа головного устройства, как и всего вышеназванного оборудования, восстанавливается. В случае возобновления деятельности только прикуривателя (без проигрывателя), причину неисправности следует искать в самой автомагнитоле(что является темой отдельной статьи).

Причины неисправности автомобильного прикуривателя

Возвращаясь к нашей основной теме, а именно — почему не работает прикуриватель и магнитола на 2114 и других моделях, перечисляем возможные причины неисправностей:

перегорело предохранительное устройство;
в колодке предохранителей нарушен контакт;
контакты окислились или отгорели от частых перепадов напряжения в ходе эксплуатации;
сгорела лампа подсветки;
короткое замыкание цепи.

Устранение неисправностей

Установив причину из-за которой не работает прикуриватель и магнитола ВАЗ, исправляем обнаруженную поломку. Список приведен в соответствие с перечисленными неисправностями.

Извлекаем блок предохранителей (люк с левой стороны рулевой колонки авто). Извлекаем устройство под маркировкой F4 (предохранитель на 20 ампер), тестируем его на исправность простейшим пробником отверткой, если визуально этот момент не определяется. И заменяем на новый из обязательного комплекта для таких случаев.
Проверьте проводность контактов пробником. При ослаблении подтяните их.
Зачистите или перепаяйте контакты, в зависимости от ситуации.

Как не парадоксально, но сгоревшая лампочка нарушает контактную цепь (своего рода предохранитель). Замените ее на рабочую такой же мощности.

Короткое замыкание чаще всего возникает из-за разбалтывания гнезда прикуривателя и неисправности его нагревательной спирали. Если у вас есть возможность, то замените их (его) на новые или приведите в должное состояние.

Советы специалистов

Профессиональные мастера по ремонту автомобильной электрики жалуются на то, что даже при проведении самостоятельно столь незначительных по объему и сложности ремонтных работ. Отдельные автовладельцы умудряются нарушать элементарные правила, тем самым значительно усугубляя проблему и переводя ее в другую, уже более сложную (и дорого стоящую)категорию ремонта.

Именно по этой причине приводим несколько рекомендаций по замене и ремонту авто прикуривателей.

Никаких замен предохранителей подручными средствами (несмотря на советы так называемых, опытных водителей). Единичный случай такой замены, не моет служить поводом для его повторного применения.

Однозначное нет, любым прямым соединениям (скруткам). Все работы только посредством паяльника.

Приобретая новый прикуриватель в неизвестной торговой точке, по возможности проверьте его исправность и качество, тестером и визуально.

Перед проведением работ с любым электроприбором, обязательно обесточивайте электро систему автомобиля. В противном случае, кроме замыкания, вы подвергаете себя риску ударом электротоком.

Не пренебрегайте тщательным изучением инструкции и любой доступной информации.

Не будьте излишне само уверенны. При сомнении в своих возможностях, обратитесь за помощью к профессионалам.

Не стоит думать, что подобная проблема характерна только для автомобилей ВАЗ 2114 (2115, 2109, 2110, 21099). Такие же неисправности с отельными (незначительными) различиями, часто встречаются и у легковых автомашин импортного производства. В качестве примера можно привести, авто ДЭУ Матиз, Рено Логан, Тайоту Короллу и еще целый ряд моделей различных марок.

В не слишком отдаленном прошлом, то есть в 20-м столетии, прикуриватель выполнял только одну роль – электрической зажигалки. Мало кому в те времена пришло бы в голову, что в будущем он станет универсальной розеткой, при помощи которой автолюбители будут запитывать множество различных электронный устройств, устанавливаемых теперь в машинах. Без них сейчас многие не представляют себе жизни, в отличие от сигарет. Имеются в виду:

зарядные для смартфонов и планшетов;
навигатор;
мультимедийный центр;
магнитола;
компрессор;
пылесос и пр.

Нужда в рассматриваемом исправном устройстве, как нетрудно догадаться, существенным образом возросла за прошедшие несколько десятков лет.

Потому, когда не работает электрический прикуриватель на автомобиле ВАЗ-2109 (как инжектор, так и карбюратор), владельцы делают все возможное, чтобы поскорее его починить.

Именно данной теме и посвящена настоящая статья.

Как правильно пользоваться

Что случится, если прикуриватель сломается? В этой ситуации установленное на машине дополнительное оборудование не сможет получать электричество и, следовательно, перестанет работать.

Чтобы этого не произошло, необходимо, используя прикуриватель, всего лишь выполнять несколько достаточно простых, но очень важных правил.

Прежде всего, не стоит непосредственно в разъем, то есть напрямую, подключать компрессор, применяемый в настоящее время многими автовладельцами для подкачки камер колес. Правильнее будет запитать его от аккумулятора. Все дело в том, что такого рода приборы требуют для работы достаточно много напряжения и, следовательно, создают высокие нагрузки на провода. От этого последние нередко перегреваются и даже плавятся. Чаще всего это происходит на тех машинах, где предохранители заменены перемычками.

Ни в коем случае не стоит пытаться вставлять в гнездо слишком толстые штекеры – они повредят элементы разъема, часть из которых сделана из фарфора.

Почему ломается и что делать

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

перегорание предохранителя;
потеря какого-либо контакта.

В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:

низкая панель приборов (то есть более старая машина), то это F4 или F10;
высокая панель – 11.

Стоит отметить, что в этой ситуации также перестанут работать:

нагревательный элемент заднего стекла;
розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым. Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании.

При потере контакта требуется:

осмотреть гнездо прикуривателя;
убедиться, что все провода хорошо держатся;
с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.

Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки. Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.

Ремонт

Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде. В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь. Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально.

Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:

перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
крепежную гайку, удерживающую гнездо на панели, откручивают;
внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
затем разъем собирают полностью, но уже без вышеназванной детали.

Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения. По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой.

Читать еще: Настройка оборотов холостого хода

Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.

Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.

Подключение автомагнитолы в Ваз 2109 своими силами

Автомагнитола в Ваз

Подключение автомагнитолы в Ваз 2109 – процесс недолгий, но довольно кропотливый, имеющий несколько моментов, на которые следует обратить тщательное внимание. Вообще установку этого оборудования можно осуществить непосредственно у себя в гараже, но для этого следует хорошо подготовиться. Подключение автомагнитолы Ваз 2109, как процесс, имеет свои основные нюансы и методику подключения.

Правила эксплуатации

Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

А что за ним

Как правильно пользоваться

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

Вам доводилось самостоятельно менять прикуриватель?

да
нет

ВАЗ 2114 (2115, 2109, 2110, 21099), не работает прикуриватель и магнитола

Ваз 2109 блок предохранителей.

Основные нюансы

Перед подключением автомагнитолы требуется внимательное изучение инструкции, так как неверные действия приведут к поломке оборудования или даже возгоранию.

Подключение автомагнитолы ваз 2109

В современных проигрывателях с автоматической настройкой из- за особенностей проводки отечественных автомобилей, рассчитанной на более старые модели, может происходить сбой настроек при повороте ключа зажигания.

Примечание: поэтому надо также и изучить особенности машин Ваз.

Причины

Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

Причина

Ваши действия

Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки

Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что прикурка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергопотребительного оборудования.

Не работает прикурка

Почему ломается и что делать

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

перегорание предохранителя;
потеря какого-либо контакта.

низкая панель приборов (то есть более старая машина), то это F4 или F10;
высокая панель – 11.

Стоит отметить, что в этой ситуации также перестанут работать:

нагревательный элемент заднего стекла;
розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

При потере контакта требуется:

осмотреть гнездо прикуривателя;
убедиться, что все провода хорошо держатся;
с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Читайте также: Почему не работает вентилятор печки ВАЗ-2109

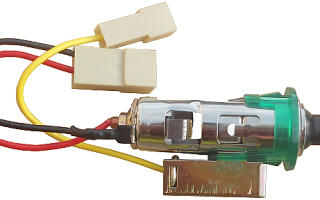

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

по основному назначению, то есть для подкуривания сигарет;
для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

корпуса, в который заключены все составляющие элементы;
изолятора;
клеммы для подключения к цепи питания;
контактов держателя;
нагревательного элемента — основного компонента устройства;
металлических лапок, фиксирующих элемент;
пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Взаимосвязь между автомобильной зажигалкой и магнитолой в автомобилях ВАЗ

салонного обогревателя (печки);
прикуривателя;
обогрев заднего стекла;
самой магнитолы.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Не работает прикуриватель ваз 2109 инжектор

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Читать еще: Тест ремней грм за рулем

Примечания и дополнеия

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

Устройство для прикуривания сигарет в легковой автомашине, с питанием от энергосистемы авто в 12 вольт.

Проверка предохранителей

Автомобильный прикуриватель

Гнездо данного прибора может использоваться для подключения не штатного оборудования:

зарядных устройств телефонов;
ноутбуков (планшетов);
компрессоров;
пылесосов;
и так далее.

В общем любой бытовой техники имеющей специальный переходник для подключения в гнездо прикуривателя.

ВАЗ 2114 (2115, 2109, 2110, 21099), не работает прикуриватель и магнитола

Взаимосвязь между автомобильной зажигалкой и магнитолой в автомобилях ВАЗ

салонного обогревателя (печки);
прикуривателя;
обогрев заднего стекла;
самой магнитолы.

Причины неисправности автомобильного прикуривателя

перегорело предохранительное устройство;
в колодке предохранителей нарушен контакт;
контакты окислились или отгорели от частых перепадов напряжения в ходе эксплуатации;
сгорела лампа подсветки;
короткое замыкание цепи.

Устранение неисправностей

Извлекаем блок предохранителей (люк с левой стороны рулевой колонки авто). Извлекаем устройство под маркировкой F4 (предохранитель на 20 ампер), тестируем его на исправность простейшим пробником отверткой, если визуально этот момент не определяется. И заменяем на новый из обязательного комплекта для таких случаев.
Проверьте проводность контактов пробником. При ослаблении подтяните их.
Зачистите или перепаяйте контакты, в зависимости от ситуации.

Как не парадоксально, но сгоревшая лампочка нарушает контактную цепь (своего рода предохранитель). Замените ее на рабочую такой же мощности.

Советы специалистов

Именно по этой причине приводим несколько рекомендаций по замене и ремонту авто прикуривателей.

Однозначное нет, любым прямым соединениям (скруткам). Все работы только посредством паяльника.

Не пренебрегайте тщательным изучением инструкции и любой доступной информации.

Не будьте излишне само уверенны. При сомнении в своих возможностях, обратитесь за помощью к профессионалам.

зарядные для смартфонов и планшетов;
навигатор;
мультимедийный центр;
магнитола;
компрессор;
пылесос и пр.

Потому, когда не работает электрический прикуриватель на автомобиле ВАЗ-2109 (как инжектор, так и карбюратор), владельцы делают все возможное, чтобы поскорее его починить.

Именно данной теме и посвящена настоящая статья.

Как правильно пользоваться

Почему ломается и что делать

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

перегорание предохранителя;
потеря какого-либо контакта.

низкая панель приборов (то есть более старая машина), то это F4 или F10;
высокая панель – 11.

Стоит отметить, что в этой ситуации также перестанут работать:

нагревательный элемент заднего стекла;
розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

При потере контакта требуется:

осмотреть гнездо прикуривателя;
убедиться, что все провода хорошо держатся;
с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Ремонт

перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
крепежную гайку, удерживающую гнездо на панели, откручивают;
внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
затем разъем собирают полностью, но уже без вышеназванной детали.

Читать еще: Мерседес с круглыми фарами фото

Назначение предохранителей на ВАЗ 21099 нового и старого образца: обслуживание и замена блока

Блоки предохранителей используются в автомобиле для защиты всех электрических цепей от скачков напряжения. Благодаря применению таких механизмов вероятность выхода из строя электрооборудования сводится к минимуму. В этой статье разберем предназначение старого и нового образца блока предохранителей ВАЗ 21099, а также рассмотрим самостоятельный процесс замены устройств.

Где находятся БП и какова их схема?

Схема БП старого типа

БП нового образца

Что нужно знать об обслуживании и ремонте БП?

Процесс снятия и замены предохранителей

ВАЗ 21099 выпуска до 1998 года

ВАЗ 21099 выпуска после 1998 года

Руководство по замене блока старого образца на новый

Видео «Как отремонтировать блок, если не работает прикуриватель?»

Комментарии и Отзывы

Описание БП

Для начала рассмотрим описание монтажных блоков с предохранителями и реле на ВАЗ 21099 карбюратор или инжектор с высокой и низкой панелью. В девяносто девятых моделях ВАЗ может использоваться два типа щитков — нового и старого. Устройство, относящиеся к категории старого образца, имеют маркировку 17.3722. Эти девайсы оборудуются пальчиковыми предохранительными механизмами, выполненными в цилиндрическом корпусе. Они устанавливались инженерами на машины 1997 и ранних годов производства. Что касается блоков нового образца, то они ставились на транспортные средства, выпущенные после 1998 года. Эти изделия оборудуются П-образными предохранительными элементами.

Блоки нового образца на ВАЗ 21099 1999 и более поздних годов выпуска могут отмечаться маркировкой:

Где находятся БП и какова их схема?

Независимо от схемы электрооборудования на автомобиле с двигателем 8 или 16 клапанов, монтажные устройства находятся не в салоне, а в моторном отсеке машины, в районе ветрового стекла. Автомобили с разной системой подачи горючего (инжекторный или карбюраторный двигатель) могут оснащаться блоками предохранителей ВАЗ 21099 нового образца.

Схема БП старого типа

Для начала нужно показать электрическую схему девайса и рассказать об обозначениях предохранительных деталей в изделиях старого типа.

Схема девайса старого образца

Значения реле на схеме.

Номер	Расшифровка
1	Применяется для активации механизмов очистки передней оптики
2	Девайс, контролирующий работу системы времени промывки заднего стекла
3	Деталь, применяющаяся для защиты электроцепи источников освещения аварийной «сигналки» и поворотных огней
4	Дворники лобового стекла
5	Перемычки, монтирующиеся в месте реле контроля исправности источников света
6	Этот компонент используется для обеспечения рабочего состояния системы прогрева заднего стекла
7	Резервное реле
8	Устройство, обеспечивающее рабочее состояние световых источников дальнего освещения
9	Оптика ближнего света
10	Предохранительный элемент
11	Реле контроля рабочего состояния вентилирующего устройства системы охлаждения. Повреждение этого компонента приведет к перегреву автомобильного мотора
12	Обеспечивает рабочее состояние рулевого сигнала — клаксона

Описание назначения предохранительных устройств в БП старого типа

БП нового образца

Коробка нового типа характеризуется несколько другой схемой. Тем не менее в ней также находятся все элементы для защиты электросистем и девайсов, в том числе прикуривателя и печки. Ниже разберем, какой предохранитель за что отвечает.

Что нужно знать об обслуживании и ремонте БП?

В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого нужно открыть крышку блока, расположенного в специальном отсеке за перегородкой, отделяющей салон машины от пространства под капотом. В случае когда обнаружили перегоревшие компоненты, эти детали подлежат замене. Если в наличии нет целого устройства для этого, то необходимо его приобрести. Устанавливать вместо предохранителя кусок проволоки не допускается. Это может привести к короткому замыканию, а также повреждению проводки и приборов.

Девайс находится в таком месте, где во время дождя может собираться влага. Вода, стекающая по лобовому стеклу автомобиля, попадает в отсек, в котором установлен блок. В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать воздействия влаги на БП.

Если устройство плохо загерметизировано, жидкость может разрушить внутреннюю плату блока, что приведет к необходимости выполнения ремонта.

Канал ВАЗ 2109 опубликовал ролик, в котором подробно продемонстрирована процедура сборки предохранительного блока.

Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия влаги:

Откройте крышку изделия, предварительно выключив зажигание и сбросив клемму АКБ машины.
Извлеките поочередно все детали и реле, вмонтированные в блок. Запомните их расположение или сфотографируйте БП, чтобы при установке ничего не перепутать. Учтите, предохранители номиналом 5 А нельзя менять на 15-амперные устройства.
Открутите болты, которые крепят блок к кузову автомобиля. Механизм может быть дополнительно зафиксирован с помощью герметика. В таком случае необходимо удалить его остатки канцелярским ножом.
После откручивания болтов вытащите блок из посадочного места. Для этого нужно отсоединить все штекеры с проводами, подключенные к нему.
Когда блок будет на руках, визуально оцените состояние его платы. Длительное воздействие влаги может привести к образованию плесени на схеме. Нужно попробовать очистить плату блока сухой ветошью или специальным средством, которое можно приобрести в магазине. Поврежденные влагой контакты подлежат перепайке. Для этого потребуется паяльник с канифолью и оловом. После того как контакты заново будут спаяны, блок монтируется на место. Оцените также состояние штекеров на кабелях, подсоединяющихся к девайсу. Если на контакты разрушительно повлияла влага, их предстоит поменять.
После монтажа девайса в посадочное место поставьте все детали, подсоедините аккумулятор и проверьте работу отремонтированного изделия.

Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

Канал ВАЗ 2109 опубликовал ролик, в котором продемонстрирована процедура демонтажа блока на «Девятке». У модели ВАЗ 21099 процесс снятия будет выглядеть идентично.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
Поставьте в гнездо новую деталь.
Подсоедините контакты батареи и проверьте работу всех приборов и устройств.

Руководство по замене блока старого образца на новый

Саму процедуру замены описывать не будем, поскольку она идентична той, которая выполняется при ремонте БП. Необходимо просто демонтировать устройство старой модели, заранее вытащив из него все детали и элементы. Если вы решили произвести смену устройства старого образца на новый, то должны учесть, что в блоках нового типа нет реле активации вентилятора охлаждения мотора.

Поскольку вентилятор охладительной системы при замене устройства будет функционировать всегда, следует выполнить несколько шагов, чтобы он включался только при необходимости:

Отсоедините отрицательную клемму от аккумуляторной батареи.
Найдите вентилирующее устройство. Оно располагается в районе крыльчатки.
Извлеките из разъема питания вентилятора провод черного цвета, заизолируйте его.
К вентилятору подключается датчик, который отправляет команды для его активации. От этого контроллера необходимо отсоединить провод черно-белого цвета и также заизолировать.
На контроллере останутся две клеммы. Их нужно подключить к разъему питания вентилирующего устройства с помощью провода.
Установите на место кабель с контактом от АКБ. Эти действия позволят обеспечить активацию вентилятора при необходимости.

Видео «Как отремонтировать блок, если не работает прикуриватель?»

Канал Цена / Качество предлагает в своем видео ознакомиться с процедурой ремонта монтажного блока в автомобиле ВАЗ 21099 в случае, когда девайс является причиной не рабочего состояния прикуривательного устройства.
