Не работает стартер от замка зажигания

Почему не работает стартер?

Часто бывает так, что при повороте ключа в замке зажигания вместо привычного тарахтения стартера – тишина. Особенно неприятно, когда в этот момент нужно срочно ехать. Почему же может отказать стартер?

Стартер – это электродвигатель, который через механический привод запускает двигатель внутреннего сгорания. Соответственно все его неисправности можно разделить на электрические и механические. По традиции, разберем их все по пунктам и посмотрим, что можно сделать в той или иной ситуации.

Стартер молчит

Когда вы поворачиваете ключ зажигания в положение запуска двигателя, не происходит вообще ничего. Из-под капота не доносится ни одного звука, лампы на панели приборов не гаснут. Такие признаки чаще всего говорят о том, что электрической связи между замком зажигания и стартером нет вообще. Что это значит?

При повороте ключа в замке зажигания, его внутренняя контактная группа подает напряжение на втягивающее реле стартера, оно срабатывает и подключает его электродвигатель. В этой цепочке часто установлено еще и разгрузочное электромеханическое реле. Если при попытке завести автомобиль, стартер молчит, не издавая даже щелчков, значит:

— Неисправна контактная группа замка зажигания. Нужные контакты не замыкаются, либо через них не проходит ток. Причины неисправности контактной группы – здесь. В большинстве случаев, ее придется просто заменить на новую.

— Неисправно реле стартера. Причин, по которым реле может не пропускать ток достаточно много. Все они, а также методика поиска – в статье как проверить реле в автомобиле.

— Перебиты или отключены провода. В цепочке «контактная группа замка зажигания – реле в монтажном блоке – втягивающее реле стартера» может отсутствовать контакт из-за перебитого или банально отключенного провода. Например, может слететь провод с самого втягивающего реле или окислиться разъем в монтажном блоке. В этом случае нужно проверить всю цепочку контрольной лампой или мультиметром.

— Также может быть неисправно и само втягивающее реле стартера. Тогда его придется заменить.

Втягивающее реле щелкает, а стартер не крутит

Если при повороте ключа на запуск из-под капота раздается отчетливый щелчок, но тарахтения стартера нет, значит его втягивающее реле исправно, а вот электродвигатель почему-то не запускается. На это могут быть следующие причины:

— Неисправно втягивающее реле. Внутри реле существуют контакты, которые замыкаются при его срабатывании. Этот принцип полностью повторяет работу обычного 4-х контактного реле, только имеет немного другую конструкцию. Контакты втягивающего реле способны обгореть и перестать пропускать ток. В таком случае втягивающее нужно менять. Как вариант – попытаться разобрать старое и зачистить контакты, но такой «ремонт» надолго не поможет.

— Разряжен аккумулятор. По причине низкого напряжения в бортовой сети, электродвигателю стартера просто не хватает тока для запуска. Определить эту причину «отказа» стартера очень просто – при попытке запуска гаснут или сильно притухают лампы на панели приборов. Однако похожие симптомы могут относиться и к еще одному виду неисправности!

— Клин стартера. Вот эта неисправность. Симптомы те же – втягивающее щелкает, стартер не крутит, лампы гаснут, но аккумулятор при этом хорошо заряжен! Происходит подобное из-за очень затрудненного вращения якоря стартера. Обычно такое происходит на старых стартерах без планетарного редуктора. Их якорь установлен во втулках. Со временем втулки разбиваются и якорь начинает заклинивать. При попытке включения такого стартера, на него приходит очень большой ток, который гасит лампы на панели, однако провернуть заклинивший якорь не в состоянии. В таких случаях, нужно убедиться в заряженности аккумулятора, снимать стартер и: 1) Менять его на новый с планетарным редуктором; 2) Менять старые разбитые втулки на новые.

— Обрыв или обгорание обмотки электродвигателя стартера. В этом случае стартер проще поменять на новый. Однако внутри стартера могут быть и другие, менее сложные неисправности. Например, изношенные щетки, которые можно достаточно легко поменять. Поэтому прежде чем принимать решение о замене стартера в сборе, нужно убедиться в серьезности поломки, тем более что стоит стартер недешево.

Втягивающее реле трещит

При попытке запуска двигателя стартер не работает, зато из-под капота раздается громкий треск. Это трещит втягивающее реле. Треск получается из-за того, что втягивающее то включается, то выключается, как если бы вы быстро включали и выключали стартер ключом в замке зажигания.

Втягивающее реле отличается от обычного не только размерами, но и наличием удерживающей обмотки, которой в обычной реле нет. Данная обмотка удерживает якорь реле во включенном состоянии во время работы двигателя стартера. Если обмотка неисправна, то при включении этого двигателя (непосредственно стартера), якорь реле возвращается обратно и тут же снова перемещается под действием подключенной через замок зажигания втягивающей обмотки. Этот цикл будет повторяться ровно до тех пор, пока вы будете держать ключ в замке на положении «Стартер». Поскольку якорь втягивающего реле не способен зафиксироваться в нужном положении, контакты двигателя стартера не замыкаются, и он не работает. В процессе быстрого движения туда-сюда якорь втягивающего реле создает известный треск. В таких случаях втягивающее реле нужно так же заменить на исправное.

ВАЗ 2114 – стартер не реагирует на поворот ключа

В процессе эксплуатации транспортных средств независимо от типа установленного двигателя распространенной неисправностью является отказ стартера, в результате чего не получается запустить мотор после включения зажигания. Другими словами, стартер автомобиля не реагирует на поворот ключа в замке зажигания.

В таких ситуациях после поворота ключа вместо прокручивания коленвала ДВС стартер полностью молчит, жужжит или издает щелчки, но не крутит двигатель. Далее мы рассмотрим основные неисправности, когда стартер никак не реагирует на поворот ключа в замке зажигания, а также другие причины, которые могут вызывать неработоспособность стартера.

Ответим сразу. Как правило проблемы могут быть с защитной сигнализацией, стартером или аккумуляторной батареей. Чаще все из строя выходит аккумулятор ( разряжается) в результате чего при повороте ключа автомобиль никак не реагирует, стартер щелкает и не заводить двигатель. Подробнее о поломках читаем ниже.

По каким причинам стартер может еще не реагировать на поворот ключа

1. Аккумулятор . Как писали выше, основная и более частая проблема, при повороте ключа происходят щелчки и машина не заводиться, с большей долей вероятности села аккумуляторная батарея. В этом случае “Прикурите” от другого авто, либо заведите с “толкача” ( для автомобилей с не автоматической КПП). Приобретите новый аккамулятор ( при подключении новой батареи правильно подключите её, в противном случае спалите предохранители.)
2. Проблемы с имобелайзером или сигнализацией . Как правило такая поломка встречается редко, но имеет место быть. В отдельных случаях отмечаются сбои в работе автомобильных противоугонных систем (автосигнализаций, иммобилайзеров). Такие системы попросту блокируют подачу электрического тока на стартер после снятия режима охраны. При этом диагностика показывает полную работоспособность АКБ, силовых контактов и других элементов электрооборудования, которые задействованы при запуске мотора от стартера. Для точного определения необходимо напрямую подать питание от аккумулятора на стартер, то есть в обход других систем. Если стартер работает, тогда высока вероятность выхода из строя противоугонной системы или имммобилайзера автомобиля.
3. Следующим элементом для проверки является втягивающее реле . При его поломке стартер может полностью молчать, то есть не издавать никаких звуков после поворота ключа в положение «старт», жужжать и прокручиваться, но не крутить двигатель, многоразово или однократно щелкать без прокрутки коленвала

Бендикс и втягивающее

Указанные выше симптомы укажут на то, что неисправность локализуется во втягивающее реле или бендикс не входит в зацепление с маховиком. Отметим, что в случае с бендиксом более характерным признаком является то, что стартер хрустит и не крутит двигатель. Также распространенным признаком поломки стартера является то, что стартер жужжит, но не крутит двигатель.

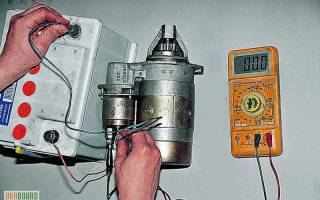

Для проверки тягового реле следует осуществить подачу напряжения с АКБ на силовую клемму реле. Если двигатель начнет прокручиваться, тогда очевидна неисправность втягивающего стартера. Частой поломкой является подгорание пятаков контактов. Для устранения понадобится осуществить снятие реле для зачистки пятаков. После зачистки необходимо все равно быть готовым к скорой замене тягового реле, так как в заводских условиях контактные пятаки покрываются особой защитой, которая противостоит подгоранию в процессе эксплуатации. Зачистка будет означать, что указанный слой снимается, в результате чего сложно предугадать момент повторного подгорания пятаков втягивающего.

Теперь обратим внимание на бендикс стартера. Бендикс представляет собой шестеренку, через которую крутящий момент от электромотора стартера передается на маховик. Бендикс установлен на едином валу с ротором стартера. Для лучшего понимания необходимо понимать, как работает стартер. Принцип работы заключается в том, что после поворота ключа зажигания в положение «пуск» происходит подача тока на втягивающее реле. Втягивающее передает напряжение на обмотку стартера, в результате чего происходит зацепление бендикса (шестерни) с венцом маховика (венцовая шестерня маховика). Другими словами, происходит совмещение двух шестерен для передачи крутящего момента стартера на маховик.

Износ шестерни бендикса означает, что нормального соединения с венцом маховика не происходит. По этой причине может быть слышен треск во время запуска мотора, а также стартер может свободно крутиться без зацепления и жужжать. Аналогичная ситуация возникает в том случае, если сильно изношены зубья венца маховика. Ремонт предполагает разбор стартера для замены бендикса и/или снятие трансмиссии для замены маховика. Чтобы самостоятельно проверить бендикс, понадобится замкнуть два силовых контакта на тяговом реле. Электрический ток пойдет в обход реле, что позволит определить вращение стартера. В том случае, если стартер легко вращается и жужжит, следует проверять качество зацепления бендикса с маховиком.

Втулки стартера

• вал стартера не занимает правильного расположения по оси;
• также происходит замыкание первичной и вторичной обмотки;

Подобная ситуация может привести к тому, что обмотки выгорают, силовые провода плавятся. Иногда возникает короткое замыкание в электроцепях автомобиля, которое вызывает возгорание. В том случае, когда стартер щелкает, но сам не крутится, нельзя длительно удерживать ключ в положении «старт». Рекомендуется осуществить несколько кратковременных попыток запуска, так как есть шанс, что вал сможет вернуться на свое место.

• проверить АКБ, клеммы аккумулятора и силовые контакты. Если аккумулятор исправен и перед поездкой был 100% заряжен, но после разрядился, тогда следует проверить реле регулятор генератора, ремень генератора, натяжной ролик и сам генератор. Это позволит исключить разряд аккумулятора и его последующий недозаряд в движении;
• затем следует уделить внимание системе зажигания и системе топливоподачи, проверить свечи зажигания. Отсутствие замечаний к работе указанных систем, которое сопровождается тем, что плохо крутит стартер при заряженном аккумуляторе, укажет на неисправность стартера.

Обратите внимание, устройство сильно нагревается вместе с мотором в подкапотном пространстве. Нагрев стартера приводит к тому, что происходит тепловое расширение определенных элементов внутри устройства. После ремонта стартера и замены втулок указанное расширение происходит с подшипниками стартера. Ошибка при подборе нужных размеров втулок может приводить к подклиниванию вала, в результате чего стартер не крутится или крутится очень вяло на прогретом моторе.

Щетки и обмотка стартера

Так как стартер является электромотором, электродвигатель работает во время подачи напряжения на первичную обмотку от аккумулятора через щетки. Щетки выполнены из графита, в результате чего они стираются за довольно короткий промежуток времени.

Достаточно распространена схема, когда по достижении критического износа щеток стартера электричество не подается на втягивающее реле. В этом случае после поворота ключа зажигания стартер никак не будет реагировать, то есть водитель не услышит жужжания электромотора или щелчков тягового реле стартера. Для ремонта потребуется осуществить разбор стартер, после чего необходимо осмотреть щетки, которые могут отработать свой ресурс и требовать замены.

Подводя итоги хотлось бы отметить, что стартер можно крутить не более 5-10 сек, после чего обязательна пауза на 1-3 мин. Игнорирование этого правила приводит к тому, что неопытные водители умудряются посадить АКБ и быстро спалить полностью исправный стартер в том случае, если мотор долго не заводится. В подобной ситуации стартер зачастую необходимо менять, так как качественно перемотать сгоревшие обмотки стартера по цене выходит не намного дешевле, чем купить новый стартер.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как замкнуть стартер напрямую и завести двигатель

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.

Случаи, в которых проблему можно решить на месте

Если стартер не крутит, завести машину можно несколькими способами:

• замкнуть контакты стартера отвёрткой;
• соединить пускатель напрямую с аккумулятором.

В автомобильной системе стартеру выделяется отдельная роль — раскручивать коленвал, чтобы создать нужный крутящий момент и степень сжатия для топливно-воздушной смеси. Естественно, пускатель функционирует вкупе с другими узлами и электрическими системами. Поэтому могут произойти повреждения различного свойства:

• отсутствие напряжения в бортовой сети;
• разрядка аккумулятора;
• повреждение проводов;
• проблема в замке зажигания;
• несоответствие вязкости масла в картере;
• ослабление контактов.

Если не работает именно стартер, то в большинстве случаев выходит из строя тяговое реле, сгорает обмотка катушки, пробуксовывает бендикс или туго ходит привод винтовой нарезки.

Некоторые повреждения стартера допускают его нормальную работу при заведённом двигателе. А вот раскрутить тяжёлый маховик с первого раза ему не удаётся. В любом случае после удачного запуска необходимо срочно отвезти стартер на профессиональную диагностику, чтобы выявить истинную причину неисправности.

Таким образом, сбой в работе стартера может быть вызван:

• неисправностью пускового реле;
• износом бендикса;
• неполадками со втягивающим реле;
• сгоранием внутренних элементов узла.

Как можно замкнуть стартер напрямую

Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.

Замыкание клемм отверткой, монтировкой или гаечным ключом

Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.

Обязательно перед этим нужно поставить машину на ручник и в нейтралку, во избежание несчастных случаев. Сам инструмент должен иметь изолированную ручку и довольно толстый стержень. Поэтому рекомендуется использовать один из вышеописанных предметов. Монтировку или ключ можно обмотать изолентой в месте захвата.

Замыкать контакты B и S, M и B — категорически запрещено! Расшифровка: B – Bold или толстый провод — контакт постоянного напряжения. На многих стартерах закрыт защитной резиновой шляпкой и помечен «+12». M – Motor или электрический мотор. S – Start, изготовлен контакт в виде резьбового отвода, лепестка или штекера, зачастую закрыт пластиковым наконечником, поэтому перед принудительным замыканием надо снять. 8 – минусовой контакт, соединён с корпусом.

На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.

Возможные последствия

Недостатком данного способа реанимации стартера является риск спалить катушку зажигания автомобиля. По этой причине не рекомендуется повторно совершать процедуру — достаточно одного раза. Если не получилось запустить мотор, значит, проблему нужно искать в другом месте.

Ещё один неприятный момент: в точках соединения отвёртки с контактами, независимо от ампеража автомобиля, образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть, дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом минусовую клемму.

Подключение напрямую к аккумулятору

Отрезок медного кабеля, клеммы типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст возможность завести двигатель. Интегрировать самодельное устройство нужно с силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть провод.

• поставить машину на нейтралку;
• включить зажигание;
• соединить «крокодил» с плюсовой клеммой аккумулятора.

Самодельная переноска с крокодилом

Если никаких других неисправностей нет, стартёр должен заработать. После запуска силового агрегата нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из соединения, снятый штекер установить на место. Всё делается просто, но рекомендуется соблюдать осторожность. В противном случае можно обжечься или замкнуть что-то.

Как еще можно завести машину, если стартер не крутит

Существуют и другие способы завести машину без стартера: путём буксировки или с толкача.

Важно! Оба варианта не подходят для автомобилей с АКПП, поскольку из-за особенностей конструкции «автомата» возможны негативные последствия.

Толкание — более распространённый способ среди автомобилистов, но нужна помощь нескольких человек.

Буксировка авто потребует наличия крепкого троса. Он соединяется с крюком другой машины, после чего та трогается с места. Если нет проблем с зажиганием или других неисправностей двигателя, он практически всегда заводится.

Только важно соблюдать несколько правил:

• ведущее транспортное средство не должно стартовать с места резко, на большой скорости, так как можно вырвать с места бампер или порвать трос;
• буксируемому авто запрещается резко тормозить или останавливаться, пока едет ведущая машина, что тоже грозит разрывом троса и другими последствиями;
• в момент отцепления троса не заглушать двигатель, иначе он может повторно не завестись.

Способ «толкача» подходит для любой модели, главное, плотный упор нескольких пар рук в багажник или капот машины. Коробку передач желательно выставить на 2-ю, 4-ю или заднюю передачу. Чем сильнее разгонится автомобиль, тем больше шансов завести двигатель. Поэтому рекомендуется толкать средство на спуске.

Ещё один вариант запуска подойдёт для машин с передним приводом. Необходимо поднять автомобиль, вывесить одно из колёс. Затем вывернуть его до упора в сторону от машины, намотать на покрышку буксировочный трос или крепкую верёвку длиной 5 метров. Выставить третью передачу, включить зажигание. Резко потянуть за шнур, раскрутив колесо. После запуска мотора поставить рычаг коробки передач на нейтральную скорость. Данный способ проводится с помощником — один человек сидит в машине, другой тянет за верёвку.

Некоторые заднеприводные автомобили, например, Ваз 2107, можно запустить кривым стартером — заводной ручкой. Вдев её одним концом в специально предусмотренное отверстие на кузове, следует быстро вращать в одном направлении.

Стартер является несложным, но чрезвычайно важным компонентом машин с двигателем внутреннего сгорания. 90% случаев трудного пуска объясняется проблемами с окислившимися контактами, обрывом проводов или неисправностью электрики. Поэтому в первую очередь рекомендуется провести ревизию этих составляющих.

Причины, почему не заводится Lada 4×4 (стартер не крутит)

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Где стоит реле стартера

Реле стартера находится под дополнительным блоком предохранителей рядом с реле зажигания. На ВАЗ 21214 реле включения стартера прикреплено к кронштейну реле системы впрыска.

Схема стартера ВАЗ 2121, 2131

1 – стартер; 2 – аккумуляторная батарея (АКБ); 3 – генератор; 4 – реле включения стартера; 5 – выключатель зажигания

Схема включения стартера: При включении стартера напряжение от АКБ через вспомогательное реле (№4 типа 113.3747-10) подается на обмотки втягивающего реле стартера (втягивающую II и удерживающую I). После замыкания контактов этого реле втягивающая обмотка отключается.

Возможные неисправности если стартер не крутит

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.
