Схема подключения автозапуска на ваз 2110

Установка и подключение кнопки Старт/Стоп с алиэкспресс

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

Принцип работы кнопки Start/Stop

Перед началом проведения всех работ, важно уяснить для себя принципиальные особенности устройства и разобраться в тонкостях его работы.

Если не вдаваться в подробности, то сама процедура активации указанной системы складывается из последовательного выполнения следующих действий:

отключение сигнализации;
нажатие на тормозную педаль;
нажатие заветной кнопки.

Последнее действие предполагает кратковременный запуск стартера автомобиля. Для того чтобы заглушить авто, следует до упора надавить на всё ту же педаль тормоза и нажать на волшебную кнопку.

Выполнение представленного алготритма приведёт к желаемому результату лишь в том случае, если выполняется ряд определенных условий, имеющих отношение к монтажу рабочих узлов и элементов.

Такой поверхностный анализ работы системы, однако, не даёт автолюбителю четкого представления о её функциональных особенностях. Для более досконального знакомства с особенностями функционирования устройства, будет целесообразно изучить принципиальную схему его подключения, которая прилагается ниже.

Плюсы и минусы устройства в автомобиле

По устоявшейся традиции, попробуем выяснить, какие положительные и отрицательные стороны таит в себе установка кнопки «старт-стоп».

Начнём, пожалуй, с плюсов. Их, если верить многочисленным отзывам, куда больше, нежели минусов.

Итак, наличие представленной системы позволяет:

упростить процедуру запуска двигателя;
повысить комфортабельность;
усовершенствовать противоугонную систему автомобиля;
сэкономить время.

Если говорить о негативных явлениях, связанных с установкой подобного девайса, стоит отметить, что все они носят скорее косвенный характер.

К примеру, водителю в данном случае приходится долго привыкать к несвойственному ему алгоритму действий. Могут также возникнуть некоторые затруднения, при наличии в автомобиле системы автозапуска.

В таком случае, для того, чтобы исключить возможность сбоев в работе представленного устройства, возникает необходимость в проведении работ по переустановке рабочего модуля брелока. Для этого потребуется вмешательство специалистов и как следствие лишние траты.

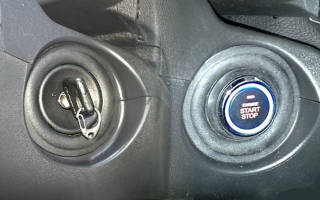

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

четырехконтактные реле;
соединительные провода;
диод;
собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы. На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы.

Алгоритм монтажа предполагает следующие действия:

плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
разрешающий «+» реле также подключается к АКБ;
минусовой вывод монтируется на массу авто;
управляющие контакты нагрузочного реле подключаются к 12V;
управляющий минусовой вывод подключается к соответствующему выводу кнопки;
разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации. данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них.

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов. Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству.

Итак, комплектность поставки предполагает наличие:

самой кнопки «старт-стоп»;
управляющего модуля;
соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой.

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

демонтировать замок зажигания;
снять механизм блокировки руля;
отсоединить подводные вывода;
демонтировать антенну иммобилайзера;
установить кнопку в наиболее приемлемое для себя место;
подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Проблемы безключевой системы запуска авто

Как уже отмечалось ранее, использование подобной системы бывает сопряжено с рядом проблем. Большая часть из них вызывает неудобства лишь при отсутствии определенных навыков использования представленной системы.

Сюда можно отнести:

необходимость манипуляций с педалью тормоза;
несогласованную работу системы при наличии функции «автозапуск».

Как разблокировать руль

Еще одна немаловажная проблема, с которой нередко сталкиваются автолюбители, оснастившие свою машину подобной системой – разблокировка руля. Конечно же в крайнем случае можно прибегнуть к варварскому способу и избавиться от блокировки с помощью нехитрых манипуляций монтажкой и иного инструмента.

Решить эту проблему можно следующим образом:

Первый вариант предполагает сделать дубликат ключа зажигания, отпилить верхнюю часть, а отрезок вставить в замок и повернуть ключ в положение 2, что значит руль разблокирован.
Второй способ подразумевает под собой полный демонтаж замка зажигания, кстати, в получившееся отверстие можно будет вмонтировать саму кнопку старт-стоп.

Но, все же куда проще воспользоваться услугами профессионалов. Дело в том, что деблокировать руль самостоятельно удаётся не всегда, ввиду особенностей конкретного автомобиля. Поэтому в данном случае лучше всего обратиться к специалистам.

Как обойти штатный иммобилайзер

При установке кнопки «старт-стоп» может возникнуть еще одна проблема – обход штатного иммобилайзера. При наличии подобной загвоздки, как правило, прибегают к использованию специальных обходчиков.

Наиболее распространенные среди них представлены следующими фирмами:

Если у вас был опыт установки подобной кнопки запуска в авто, обязательно поделитесь опытом в комментариях ниже.

Читать еще: Почему магнитофон в машине не читает флешку

Инструкция по установке Tomahawk TW 9010 с автозапуском

Установку охранной системы можно провести самостоятельно. Для этого понадобится инструкция и схема подключения Томагавк 9010. Для предотвращения замыкания отключите все потребители электрической энергии и аккумулятор, отсоединив минусовой провод.

Скачать официальную инструкцию.

Комплектация автосигнализации Томагавк 9010

Набор противоугонной системы состоит из:

пульта дистанционного управления с жидкокристаллическим дисплеем;
одностороннего брелка;
датчика удара;
одного реле;
модуля приёма и передачи;
кнопки Anti-Hi-Jack;
клавиши переключения режимов;
светодиодного индикатора;
десяти проводов;
одного концевого выключателя;
наклейки для машины;
инструментов для монтажа;
датчика температуры;
инструкции по установке сигнализации в автомобиль;
центрального блока управления.

Важной составляющей комплекта является руководство по подключению, без которого нельзя правильно подсоединить и настроить противоугонную систему.

Правила установки своими руками

Порядок подключения едины и распространяются на все модели и марки автомобилей: на ВАЗ 2114, 2107, 2110, Приору, Honda CRV rd1, Лексус rx300, Тойоту Пассо, Мазда Демио dw3w и др. При установке охранной системы самостоятельно особое внимание уделите следующим позициям.

Все подключения выполняйте согласно схеме, приложенной в руководстве пользователя.
Тщательно продумайте расположение основного блока управления сигнализацией, от которого зависит безопасность вашего транспортного средства. Разместите его в труднодоступном месте, чтобы угонщикам тяжело его было найти и отключить. Таким же образом установите и кнопку «Оверрайд», но учтите, что она должна быть доступна для аварийного отключения охранной системы и её настройки.
Ответственно отнеситесь к соединению проводов с бортовой сетью автомобиля. Скрутки надёжно заизолируйте, используя термоусадку.
Расположите светодиодный индикатор на приборной панели или на стойки лобового стекла.
Датчик удара установите ближе к центру машины для точной регистрации вибраций и колебаний кузова.
Для увеличения дальности приёма радиосигнала антенный блок установите как можно выше (в верхнем углу ветрового стекла).

Размещение главных блоков Tomahawk 9010

Рекомендуемые места установки основных элементов сигнализации.

Блок управления охранной системой расположите в салоне автомобиля. Он имеет небольшие габаритные размеры и его место под панелью приборов.
Сирену расположите в двигательном отсеке. Она не должна быть доступна через нижнее отверстие. Провода от сирены сразу же заведите внутрь автомобиля, защитив их от окисления.
Шок – сенсор установите внутри салона машины. Прикрепите его к металлической части кузова саморезами или скотчем. Не устанавливайте устройство на пластиковые детали – это не обеспечит ему корректной работы.
Концевые выключатели дверей, капота, багажника врежьте в защищённые от влаги места. При закрытых элементах доступа к выключателям быть не должно.
Все сильноточные линии электропередач защитите предохранителями соответствующего номинала.

Подсоединение автозапуска Томагавк ТВ 9010

Для сигнализации Tomahawk 9010 используется нестандартная коммутация стартерного тока. При автозапуске напряжение выходит с 6-ти контактного силового разъёма. Всё остальное время провод, идущий на стартер, передаёт электрический ток, даже при неправильно или совсем неработающей сигнализации. В разрыв штатной проводки установите блокирующее реле.

Противоугонная система может управлять обходчиком иммобилайзера. Минусовой провод соедините с чёрно-красным, на котором электрический ток появляется до включения стартера. Это условие и нужно для обходчика иммобилайзера.

Дополнительный датчик температуры двигателя соединяется по следующей схеме:

Программная нейтраль

Если на автомобиль установлена механическая коробка переключения передач, то концевой выключатель ручника соединяется с сигнализацией. Тип коробки тоже настраивается, как и другие параметры противоугонной системы. При использовании МКПП петлю выбора типа коробки разрежьте. После этих действий двигатель не заведётся без активации «нейтрали». Как подключить программную нейтраль?

Остановите автомобиль и включите ручной тормоз.
Нажмите на пульте клавишу запуска двигателя.
Выньте ключ зажигания и выйдете из автомобиля.
Закройте все двери.
Промежуток времени между 2 и 4-м шагами не должен превышать тридцать секунд.

Основные настройки

Для датчика температуры установите пороговые значения, при которых им будут отправляться сигналы на пульт дистанционного управления или проводиться автоматическая корректировка работы автозапуска.

Настройте чувствительность датчика удара по результатам его реакции. Для этого лёгкими стуками по кузову автомобиля спровоцируйте его на срабатывание. Удары наносите серийно, давая ощутимый толчок.

Система позволяет настроить следующие её параметры:

дистанционный запуск мотора;
ежедневный автозапуск машины;
турботаймер для охлаждения турбины;
автозапуск двигателя по температуре, по времени;
вызов владельца транспортного средства.

Все настройки противоугонной системы установлены, и она работает исправно уже продолжительное время. Но случается, что на брелке высвечивается ошибка sp (на ВАЗ 2112 купе, Ауди, Форд и др.). Это глюк автозапуска. В машине происходит что-то, нарушающее условия автозапуска. В этом случае проверьте, правильно ли вы выполняете условия автозапуска, корректно ли запрограммирована эта функция на пульте. Второй причиной может быть поломка блока управления охранной системой. Обратитесь в сервисный центр.

Фото схем и подробное описание

Схема блока управления охранной системой в картинках, показана распиновка сигнализации Томагавк 9010 с автозапуском:

Скачать официальную инструкцию.

Используйте следующие данные для самостоятельного подсоединения основного разъёма блока управления.

Чёрным проводом соединитесь с отрицательной клеммой аккумулятора.
Синим свяжитесь с системой освещения салона.
Красно-чёрным подключите замок зажигания и выход IGN3.
Жёлто-чёрным проводом соединитесь с реле блокировки стартера.
Красно-жёлтым совместитесь со вторым каналом управления электрооборудованием.
Чёрно-серым — с тахометром.
Красно-синим (положительный вход) — с датчиками капота и дверей.
Бело-оранжевым (минусовой выход) — с дверными замками.
Фиолетовым — с контактом «Антиограбление».
Чёрно-зелёным свяжитесь с питанием габаритов.
Жёлто-зелёным подключитесь с питанием внешних световых приборов.
Чёрно-белым проводом — с контактом дополнительной блокировки двигателя.
Серым — питание сирены.
Сине-жёлтым — с контактом третьего дополнительного канала.
Чёрно-жёлтым проводом подсоедините контакт для дистанционного открывание двери багажника.
Фиолетово-оранжевым — с концевым выключателем стояночного тормоза.
Чёрно-синим и серо-оранжевым проводами подключитесь с контактами входов концевиков дверей и капота.

Установка без автозапуска

Без функции автозапуска противоугонной системы её монтаж значительно упрощается. Для подключения Томагавк 9010 потребуются концевые выключатели дверей и контактные элементы выключателя зажигания. Для установки выполните следующие действия.

В электрическую цепь зажигания дополнительно соедините реле и предохранитель.
Подключите «мозги» противоугонной системой.
Проведите монтаж датчика удара.
К блоку управления подведите провода от замка зажигания, концевых выключателей дверей. Параллельно сирене подсоедините световую сигнализацию.

Подключение Томагавк 9010 к замку зажигания

Рассмотрим вариант подсоединения Томагавк 9010 на примере замка зажигания ВАЗ 2110 (инструкция универсальна и подходит к китайскому блоку цз).

Сигнализация Tomahawk комплектуется блокирующим реле, подключите его по следующей схеме:

Инструкция по установке к концевикам двери

Концевые выключатели дверей устанавливаются в данной последовательности.

Если нужно, то просверлите отверстия для концевиков.
Проложите жгут проводов до блока управления.
Установите и подключите датчики.
Соедините провода при помощи паяльника.
Мультиметром проверьте работу при открытых и закрытых дверях.

Технические сведения Tomahawk TW 9010

Противоугонная система отличается следующими техническими характеристиками.

Функцией охраны без звука.
Защитой от открывания дверей, багажника и капота.
Таймеров для охлаждения турбины.
Измерением температуры салона.
Запуском силового агрегата по температуре и времени.
Автоматическим запуском двигателя через определённое время.
Управлением дополнительными устройствами по трём каналам.
Самодиагностикой системы.
Режимом «Паника» и Антиограбление».
Скрытой клавишей «Оверрайд».
Поиском автомобиля на стоянке.
Защитой от перехвата сигнала.
Возможностью использования до четырёх брелков.

Видео

Установка автосигнализации sobr на ВАЗ 2110 и ВАЗ 2112

Автомобильные сигнализации компании SOBR – это один из самых простых и надежных способов защитить ваш автомобиль от нежеланных гостей.

Известные противоугонные системы компании SOBR принадлежат крупному российскому предприятию под названием ООО «Вега-Абсолют», которое уже на протяжении двадцати лет производит качественное охранное оборудование для автомобилей разных марок.

Читать еще: Чехлы для сидений лада веста

Преимущества автомобильных сигнализаций бренда SOBR

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Охранные комплексы данной компании обладают неоспоримыми преимуществами, поэтому их часто выбирают владельцы автомобилей класса люкс. Но если вы хотите купить сигнализацию для вашего автомобиля в среднем ценовом диапазоне, вы имеете такую возможность. Производители учитывают все требования и создают различные модели противоугонных систем, которые смогут купить даже малообеспеченные покупатели.

Что касается преимуществ, то их довольно много, поскольку компания старается удерживать уровень качества своих изделий на протяжении многих лет.

Во-первых, комплектующие автосигнализации покупаются у лучших и проверенных европейских производителей и соответствуют сертификации и СЕ. Надежность и высокий уровень защиты проверенный временем, поэтому вы без сомнения можете покупать подходящую вам систему. Благодаря нестандартным решениям производителей, система противоугона значительно повышает эффективность защиты.

Управлять автомобильной сигнализацией вы имеете возможность, как с оригинального брелка, так и со смартфона, в котором устанавливается специальная программа. Также система имеет набор современных функций и возможность интегрировать, что позволяет устанавливать дополнительные устройства и значительно расширять функции.

Основные функции автомобильной сигнализации SOBR

При попытке взлома или угона, на ваш телефон будут приходить сообщения, также вы будете получать голосовые сообщение о состоянии вашего автомобиля на данный момент. С помощью телефона или смартфона вы на расстоянии можете своими руками управлять компонентами системы или подключенными к ней дополнительными устройствами, установленными на автомобиль.

При попытке угона, с помощью телефона вы можете блокировать работу двигателя. А благодаря беспроводному реле с датчиком движения, ваш автомобиль будет сообщать о перемещении или наклоне, при попытке снятия колес или эвакуации.

Система противоугона SOBR имеет в наличии такие режимы, как паника, комфорт, валет и турботаймер. При включении зажигания срабатывает автоматическое закрытие двери, а при выключении – открытие. В случае обесточивания автомобиля, система продолжает работать и защищать ваше имущество.

Система противоугона на только сообщает вас о проблеме, но и указывает точную причины срабатывания сигнализации. А при наличии дополнительного устройства GPS, ваш автомобиль сообщит о своем месте нахождения.

Установка системы и ее компонентов

Если у вас нет возможности предоставить установку мастеру, не проблема, поскольку благодаря простоте установки, вы сможете сделать это своими руками. В процессе установки вам понадобятся такие инструменты:

комплект автомобильной сигнализации;
нейлоновые стяжки;
клеммы;
паяльник с реактивами;
мультитестер;
кусачки;
изоляционная лента;
нож для зачистки проводов;
набор отверток;
дрель.

Перед тем, как монтировать автомобильную сигнализацию на ваз 2110 или 2112, необходимо отключить минусовую клемму аккумулятора. Если нельзя отключать питание аккумулятора, тогда выключите аудиосистему, свет и другие функционирующие компоненты, а также вытяните предохранитель питания охранной системы. Но будьте предельно осторожны, при подключении к цепям с отметкой +12 Вольт.

Чтобы установить основной блок противоугонной системы SOBR на ваз 2110 или 2112, необходимо снять приборную панель автомобиля, и закрепить его там с помощью шурупов или хомутов-стяжек.

Чтобы исключить случайное попадание влаги или воды в блок системы, нужно выходящие провода направлять вниз. Ни в коем случае не монтируйте основной блок в моторном отсеке, это может негативно сказаться на работе сигнализации.

Сирену устанавливайте в моторном отсеке ваз 2110 или 2112 таким образом, чтобы на нее не попадала вода, грязь и влага, но при этом в труднодоступном месте. Также в закрытом от влаги и грязи месте, закрепляются концевые выключатели багажника и капота, особое внимание, уделяя изоляции проводов, проложенных из салона.

Чтобы сигнализационный светодиод был виден и снаружи и изнутри ваз 2110 или 2112, его следует установить в зоне приборной панели. Переключатель нужно закрепить таким образом, чтобы к нему был легкий доступ с водительского сидения, но, чтобы он был скрыт от посторонних глаз. Что касается реле блокировки двигателя, его также необходимо монтировать в труднодоступном месте.

Дополнительные возможности противоугонной системы SOBR

Умная система автомобильной сигнализации в любое время сообщит вас о состоянии автомобиля. Если ваш телефон или смартфон подключен к системе противоугона, при разрядке аккумулятора ниже 11 Вольт, она сообщит вас о необходимости подключения к питанию.

Также при низком заряде батареи в брелоке, вы получите смс сообщение, о снижении ресурса элемента питания. При подключении функции «микрофон», вы сможете прослушивать, что творится в салоне или за его пределами, поэтому вы спокойно можете сходить в магазин и оставить детей в машине.

С помощью телефона вы сможете отпереть дверь на ваз 2110 или 2112, если, например, забыли брелок в квартире, таким вы образом можете запустить двигатель. Если вы в зимнее время приехали в гости, а машину останется на улице, отправив смс системе с таймером прогрева двигателя, можете спать спокойно, поскольку машина будет прогреваться в заданное вами время. При отсутствии телефона, вы сможете получать интернет ссылки о месте нахождения вашего транспортного средства.

Установив на систему свой пин-код, вы сможете в любое время с другого номера телефона проверять состояние и местонахождение автомобиля при его вводе. Если впервые установили такую многофункциональную систему, она сможет вам помогать в управлении благодаря голосовым подсказкам, которые укажут, когда и какие кнопки следует нажимать.

Завершение установки автомобильной сигнализации

После полного завершения монтажа противоугонной системы, проверьте все детали и сверьте соответственно схемам. При установке на ваз 2110 или 2112, проверьте все детали, входы, выходы и подключения, поскольку в этих моделях подключение сигнализации незначительно отличается.

Не крепите панели, детали и элементы обшивки, сначала проверьте правильность подключений. Для этого присоедините минусовую клемму аккумулятора, если вы вынимали предохранитель питания противоугонной системы, вставьте его обратно.

Проверьте работу системы, брелока, дистанционный запуск и турботаймер, а также регулировку датчика удара и его чувствительность. Если система функционирует нормально и все задание программы работают, можете закреплять обшивку и панели ваз 2110 или 2112, но при этом включите все клавиши управления. Также проверьте запуск автомобиля с ключа, работу стеклоподъемников, стеклоочистителей и аудиосистему.

Если все приборы нормально и правильно функционируют, можно собирать оставшиеся детали автомобиля. Также проверьте связь автомобильной системы и программы на телефоне, приходят ли сообщения и правильность местонахождения автомобиля. После сборки ваз 2110 или 2112 еще раз убедитесь в нормальном функционировании противоугонной системы SOBR.

Сигнализация на ваз 2110 — выбираем и устанавливаем сами

Установка сигнализации на ваз 2110 своими руками

Автомобиль можно оградить от угона, как с помощью устройств механического типа на рулевом колесе или педалях управления, так и с помощью хитроумных систем автосигнализаций на ваз 2110 на светодиодных индикаторах и других современных инновационных разработок.

Виды автосигнализаций на ваз 2110

Каждое автомобильное противоугонное устройство должно обладать обязательным функционалом следующего содержания:

Способность к блокировке мотора;
Реагирование системы при срабатывании на размыкание дверей, капота и дверцы багажника;
Детектор на ударное воздействие

Наличие приданных дополнительных функций, среди которых:

Обратная связь (отслеживание функционала на мониторе дистанционного пульта управления);
Включение системы автозапуска с пульта ДУ;
Способность к программированию действий с транспортным средством;
Иные характеристики автосигнализации, повышающие комфортность ее применения

Читать еще: Ртк 1 3у4 схема подключения

Такая автосигнализация на ваз 2110, инструкция к использованию которой прилагается, бывает двух видов:

Моноблочная более удобна в эксплуатации и компактна. Преимуществом разнесенной сигнализации является то, что отдельные ее компоненты можно разместить в разных местах салона и под капотом, что, несомненно, добавит работы злоумышленникам.

Автосигнализация с раздельной установкой компонентов MS -224

Особенности подбора автосигнализации на ваз 2110

При подборе противоугонной системы необходимо знать следующее
Условия хранения автомобиля:

При нахождении в гараже или на паркинге оснащение звуковым сигналом бесполезно. Необходимо наличие пейджера в автосигнализации ваз 2110, цена которой будет несколько дороже. Это устройство транслирует электромагнитный импульс на расстояние 300-500 метров, а то и дальше. Смысл в использовании светового оповещения в данном случае не наблюдается;
При хранении автотранспортного средства возле места жительства целесообразно использовать охранный комплекс с сиреной. Неудобство такого противоугонного устройства – ложные срабатывания и, как следствие, неудовольствие соседей.

В таком устройстве важно наличие как можно большего количества точек контроля.
Таких, как:

датчики срабатывание на разрыв цепи;
детекторы объемного типа;
коррекции угла склонения.
Последнее электронное устройство помещает автомобильным ворам «разуть» Ваше авто.

Датчики коррекции угла склонения

Наличие таких устройств при подъеме автомобиля домкратом будут сигнализировать о незаконных действиях, тем самым спасая диски и автошины автомобиля от кражи.

GPS-модуль

Как правило, устанавливается на автосигналиации ваз 2110, стоимость которой выше среднестатистических значений. Но главное его преимущество – определение диспозиции угнанного автомобиля.

Иммобилайзер

Может быть интегрирован в схему противоугонного устройства, но может выступать в роли самостоятельного гаджета. Он служит предохранительным звеном при попытке угона транспортного средства, блокируя основные системы функционирования авто.
Отключение иммобилайзера, т.е снятие его с режима «сторожа» производится специальной пластиковой карточкой заводского изготовления.

Кому доверить установку противоугонного устройства?

Существуют следующие варианты установки сигнализации на ваз 2110:

Самостоятельная установка системы;
Посильная помощь коллег и друзей;
Приглашение специалистов.

При самостоятельной установке этой охраной системы необходимо обладать определенным знаниями и навыка и в области электроники и устройства авто. Такие же требования предъявляются к привлекаемым для этих технологических операций друзьям, коллегам и знакомым.
Наиболее удачным вариантом будет выложить 2 – 2,5 тыс. рублей и обратиться к специалистам во избежание выхода из строя или неправильной установки достаточно дорогого оборудования.

Некоторые технические особенности выбора автосигнализации на ваз 2110

Противоугонное устройство необходимо подбирать с силовыми выходами на указатели поворотов, повторители и указатели габаритных огней. Такие выходы на слабых токах не подойдут, велика вероятность перегорания проводки.
Если система конструктивно снабжена одним силовым проводом, то индикатором сигнализации выбираем габаритные огни, при наличии двух проводов подсоединяем показатели поворотов и их повторители на крыльях.Такое охранное устройство также должно имеет силовые выходы на замки дверей. Величина импульса 0,8 с достаточна для ВАЗ 2110.
Хорошая автосигнализация на ваз 2110, фото которой размещено у нас на сайте, должна иметь разные кнопки включения и отключения «противоугонки», приветствуется подбор системы с динамически изменяющимся кодом радиоимпульса, что сводит на нет сканирующую запись кода вскрытия машины автомобильными ворами.
Звуковую сирену выбираем обыкновенную, автономного типа, для охранных систем сигнализаций с обратным сканированием необходима изолированная сирена монотонального диапазона мощностью 20 Вт.

жидкокристаллический брелок для автосигнализации StarLine

Инструменты, необходимые для установки автосигнализации на ваз 2110

К таковым инструментам относятся:

Отвертка с крестовым навершием
Гаечный ключ или головка на 10 с воротком для удобства в работе
Слесарный нож (скальпель) и зажигалка для зачистки проводки
Изоляционная лента тканевая пропитанная чёрного цвета со свежей липкой поверхностью
Скотч двухсторонний.
Поролон, который необходим для защиты БУ системы от механических повреждений и амортизации при движении, желательно темного цвета
Мультиметр и обладание навыками его использования
Выбранная автосигнализация на ваз 2110, инструкция к использованию которой прилагается

Выбор места установки охранного устройства

При этой процедуре выполнить следующие условия:

Подобрать потайное место для установки БУ в автомобиле
Не устанавливать БУ возле тепловых источников и аппаратуры жидкостного наполнения (систем отопления и кондиционирования)
Не устанавливать БУ возле активных приборов получения и трансляции радиоволн (станций, вспомогательной аппаратуры, силовой проводки и т.д.)
Главное требование — достаточность длины проводов для подключения к необходимым приборам.
БУ должен быть расположен как можно более скрытно, в труднодоступном месте

Полагаем, что БУ лучше закрепить за панелью приборов, предварительно обложив поролоновой тканью и оставить открытыми места для разъемов для подключения.

Установка автосигнализации на ваз 2110

Современная автосигнализация на ваз 2110, фото установки которой имеется у нас на сайте, требует проведения подготовительных мероприятий, среди которых:

Снятие панели приборов, закрепленную на саморезах, а отдельные декорации интерьера — на клипсах и саморезах
Снятие нижней части водительской панели, расположенной снизу у ног водителя
Снятие нижней половинки декоративной защиты руля для облегчения работы с замком зажигания.
При демонтаже узлов и механизмов снятые фишки и разъёмы не допускать контактов данной фурнитуры с металлом, что может привести к КЗ с массой автомашины. Целесообразнее запоминать место установки и изолировать их специальной лентой.

Подключение проводов автосигнализации

Подключение сигнализации ваз 2110, а именно проводов охранной системы осуществляется к проводам на панели приборов автомобиля:

Два выходных разъема на «поворотники» или на габаритную подсветку (в зависимости от модификации охранной системы и желания автолюбителя)
Выходной разъем на лампочку, указывающую на открытую дверцу либо на ее разъем
Выходной разъем на контрольный вход показателя работающего мотора (касаются охранных систем с автозапуском), подойдет для этой цели и проводка на тахометр, лампочка зарядки аккумулятора, либо проводка лампы аварийного давления

Для контроля подключения и работоспособности участков электрической проводки не рекомендуется использование т.н. «прозванивания проводов», это чревато выходом из стоя компонентов цепи, замыкания реле- регулятора, появления иных дефектов.
Для подключения проводки на замки дверей находим реле центрального замкового устройства, открываем пластмассовую защитную крышку «релюшки», и с помощью мультиметра ищем искомые провода (один должен показывать -12В на открытии, второй — -12 В на закрытии). Проверить можно, на короткое время подав -12 В с корпуса, замки должны сработать.
Аналогичным образом устанавливаются точки блокировки двигателя другим систем автомобиля. Очень важно весь жгут проводов обернуть черной клейкой изолентой.

И, напоследок, несколько советов

Если устанавливается аварийная сигнализация на ваз 2110 своими руками, необходимо выполнять следующие требования:

Не оставляйте на установленной противоугонной системе никаких этикеток о ее марке и технических данных. Автомобильные угонщики тоже специалисты в этом деле.
Не афишируйте наличие пульта «противоугонки», по которому легко определяется ее тип.
Оставляя авто в ремонтном органе, не передавайте сигнализационный пульт. Ключ дублируется, а в блок памяти сигнализации вносится еще один брелок
Контролируйте наличие в блоке памяти только нужных Вам брелоков, если инструкция по установке Вами сохранена.
Не совмещайте в одном месте ключ зажигания и пульт ДУ сигнализации. При наличии функции остановки, угнанную машину можно заблокировать, если она угнана в зоне прямой видимости водителя.

Постоянно держите пульт при себе, иногда при не срабатывании «концевика» по тем или иным причинам система может опять поставить авто в режим охраны.
Установив противоугонное устройство с автозапуском, не ждите, что авто станет лучше заводиться.
Нет идеального противоугонного устройства. Всегда есть шанс получить неприятности, даже при самой крутой автосигнализации на ваз 2110.
