Стиральная машина “Фея” типа СМ-1,5

Внешний вид стиральной машинки показан на фото. Пуск и останов электропривода осуществляется при помощи реле времени, ручка которого выведена на панель пульта управления. Реле времени обеспечивает автоматическое управление циклическим реверсированием, при этом чередование фаз цикла реверсирования происходит в следующей последовательности: рабочий период, соответствующий вращению электродвигателя в одну сторону; пауза; рабочий период, соответствующий вращению электродвигателя в противоположную сторону; пауза и далее повторение цикла в той же последовательности. Продолжительность стирки (1 – 6 мин) регулируется реле времени.
Электрическая схема (рис.1) включает: электродвигатель М типа АВЕ071-4С; реле времени КТ типа РВЦ-6-50; блок конденсаторов С1, состоящий из конденсатора типа К75-37 емкостью 0,68мкФ и двух конденсаторов емкостью 0,0047мкФ; конденсатор С2 типа КБГ-МН-2-600В емкостью 6мкФ; резистор R типа МЛТ-2 номиналом 100кОм и соединительный шнур ХР ПВСа0 2х0,75мм.

Реле типа РВЦ-6-50 относится к механическим приборам времени с контактным выходом, с часовым балансовым механизмом, с пружинным двигателем, с ркгулируемой выдержкой времени. Реле предназначено для автоматического циклического реверсирования и отключения однофазных электродвигателей стиральных машин и других приборов. Для установки выдержки времени реле следует повернуть заводной вал с помощью ручки-указателя по часовой стрелке, при этом происходит включение электродвигателя сразу же после паузы, во время которой происходит подготовка для реверсирования электродвигателя.

увеличить фото
Технические характеристики реле РВЦ-6-50 – это:
1)диапазон выдержки времени 1. 6 мин; 2)погрешность отключения ±40 сек; 3)продолжительность рабочего периода реверсирования 50±5 сек; 4)прододлжительность паузы перед реверсом 10±5 сек; 5)номинальный ток, коммутируемый контактами прии напряжении 220В – 6А; 6)угол поворота заводного вала, соответствующий выдержке времени в 1 мин составляет 45 градусов.

Стиральная машина “Азовье” типа СМ-1,5

Еще один представитель типа СМ – стиральная машина “Азовье”. Привод машины состоит (рис.2) из электродвигателя М типа КД-180-4/56 (показан на фото справа, сведения о нем можно посмотреть здесь https://www.krzed.ru/catalog/119/45/), реле времени КТ типа РВР-6 и теплового реле РТ типа РТ-10-1,4-УЧ. В состав схемы также входит группа конденсаторов С1, С2, С3 типа КБГ-МН-600В емкостью 4мкФ. Для подключения к сети машинка снабжены шнуром XF марки ШБВЛ-ВП2х0,25. Пуск и остановка привода активатора осуществляется с помощью реле времени, ручка которого выведена на панель управления. Время стирки регулируется реле времени в пределах 0. 6 мин.
Немного о применяемом реле.
Для получения прерывисто-реверсивного движения активатора в стиральной машине установлено реверсирующее реле времени РВР-6, на валу которого установлен кулачок 5 (см. рис.3), переключающий в необходимой последовательности обмотки электродвигателя привода активатора для создания его реверсивного движения. Реле выполняет одновременно функции задающего устройства и ограничителя продолжительности стирки, как обычное реле времени РВ-6, совмещенное с задающим устройством, состоящим из кулачка и двух контактных групп. Кулачки задающего устройства размыкают контакты 6 и 7 цепи рабочей обмотки электродвигателя привода активатора, обесточивая ее, а затем переключают контакты 1, 2 и 3 цепи пусковой обмотки, меняя напрвление тока. Электродвигатель подключается к сети посредством замыкания контактов коммутирующего устройства реле времени. Замыкание контактов происходит при повороте ручки-указателя, закрепленной на валу 4 по часовой стрелке на требуемое время стирки.

Стиральная машина “Малютка-2”

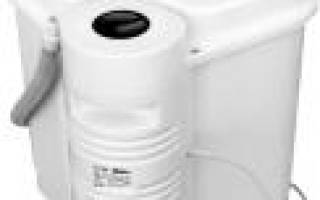

И еще один представитель всех времен – легендарная “Малютка”. Ее внешний вид на фото слева. Схема ее проста (рис.4), поэтому без излишних комментариев просто помещаем ее на странице.

Стиральные машины типа СМР

Стиральная машина “Рига-17”

Внешний вид стиральной машины представоен на фото слева. Схема приведена на рис.5. В схему входят пускозащитное реле типа РТК, электродвигатель М типа АД180-4/71 с пусковой обмоткой L1 и рабочей обмоткой L2, реле времени КТ типа РВ-6, переключатель режима работы машины S типа ПСМ-10.
Включение машины осуществляется поворотом ручки-указателя реле времени. Отключение машины происходит автоматически по истечении установленного времени. Для пуска и защиты от перегрузок двигателя стиральная машина снабжена автоматическим пускозащитным реле типа РТК.
Переключатель режимов работы ПСМ-10 можно увидеть на фото слева.
Внешний вид реле РВ-6 представлен на фото справа.
На некоторых сайтах можно встретить предложения о продаже таких реле. Например, здесь
https://www.gmbm-shop.ru/index.php?product >

Мелкие детали данных изделий можно посмотреть в увеличенном виде, нажав на каждую из фотографий.
Вообще говоря, стиральных машин каждого вида много и рассматривать их все смысла нет, поскольку их выпуск в свое время ограничивался разнообразием применяемых двигателей и реле. К тому же многие машинки, несмотря на их разные названия, имеют одинаковый внешний вид и алгоритм работы. Например, представленная на фото стиральная машина “Рига-17” и, скажем, “Киргизия-4” и меют одинаковый внешний вид и различаются только используемым двигателем. В “Киргизия-4” это двигатель типа АЕР16УХЛ4. Хотя были и сложные для того времени машинки, вроде “Вятка-автомат”. К тому же на просторах интернета можно без труда все это найти, а мы, чтобы облегчить вам поиск информации по данной ретротехнике , приведем в конце необходимую литературу по данному вопросу, с помощью которой и создавалась, собственно, эта страничка, а также сводную таблицу по используемому электрооборудованию в различных моделях стиральных машин. А на фото ниже можно увидеть в разобранном виде реле времени РВ-6А и пускозащитное реле РТК.

Стиральная машина “Волга-9” СМР-1,5

Электрическая схема стиральной машины “Волга-9” включает в себя электродвигатель М типа ДБСМ-1Е4 с пусковой ПО и рабочей РО обмотками. Перключатель В типа 10-4У42 служит для переключения обмоток двигателя на два режима работы.
Реле времени РВ типа РВ-6 рассчитано на 6 минут работы. Пускозащитное реле типа РТК-1-1 предназначено для предохранения обмоток электродвигателя от перегрева и отключения его при перегрузке.
Штепсельная вилка Ш надета на соединительный шнур.

Стиральная машина “Русалка” СМР-2

Электрическая схема стиральной машины “Русалка” типа СМР-2 включает в себя электродвигатель насоса М1 типа ЭНСМ-1, электродвигатель активатора М2 типа АВЕ-071-4С, ЭРУ – электронно-реверсивное устройство, КТ – реле времени серии РВ-6А, R – резистор номиналом 100кОм серии МЛТ-2, С1 – конденсатор типа К75-37 и КБГ-МН-2-600В емкостью 6мкФ, SA1/2 и SA1/3 – переключатели программ серии ПП 1-236-0, SA2 – тумблер типа Т1, ХР – соединительный шнур ШБВЛ-ВП 2х0,75.

Стиральные машины типа СМП

Стиральная машина “Рига-15” СМП-1,5

Электрическая схема стиральной машины “Рига-15” и ее центрифуги представлены на рис. 5а, б. В электросхему стиральной машины входят электродвигатель М1 типа АД80-4/71С с пусковой ПО и рабочей РО обмотками, пускозащитное реле типа РТК, реле времени В1 типа РВ-6, переключатель серии ПМЭ10, клеммная колодка КЛ и штепсельное соединение Ш.
В электросхему центрифуги входят электродвигатель М2 типа АВЕ-07-4ц с пусковым конденсатором С, пакетный выключатель В3 и штепсельное соединение Ш.В зависимости от режима стирки будут соединены следующие контакты:

Читать еще: Признаки неисправных высоковольтных проводов

Стиральная машина “Аурика-80” СМП-2

Стиральная машина “Аурика-80” выпускалась в трех исполнениях.
Исполнение 1 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 115В и 60Гц; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б1 на 115В и 60Гц; защитного реле РТ типа РТ-10-3,3; конденсаторов С1 и С2 типа К42-19; микровыключателя МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при обслуживании и эксплуатации; реле времени РВ типа РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2.
Электрооборудование исполнения 2 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 220В; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б на 220В; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя МП типа МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при эксплуатации; реле времени РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2 и автотрансформатора ТР типа АПБ-630.
Электрооборудование стиральной машины “Аурика-80” исполнения 3 сомтоит из электродвигателя М1 (рис.6) привода активатора типа АВЕ-071-4; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя блокировки крышки центрифуги МП типа МП 2101; реле времени РВ типа РВ-6А, предназначенного для включения и автоматического отключения машины; шнура ШБВЛ-2.

Стиральная машина “Сибирь-6” СМП

Электрическая схема стиральной машины “Сибирь-6” показана на рис.7. Для привода активатора в стиральной машине использован электродвигатель М1 типа АВЕ-071-4С мощностью 180 Вт и частотой вращения 1350об/мин. Вращение ротора центрифуги осуществляется электродвигателем М2 типа ДАО-ЦУ4 мощностью 120 Вт и частотой вращения 2700об/мин.
В машине установлено блокирующее устройство, которое при открывании крышки центрифуги воздействует на микровыключатель МП и отключает электродвигатель привода центрифуги.
В схеме также использованы микровыключатель МП серии МП-2102, два реле времени РВ-1 и РВ-2 из серии РВ-6, тепловое реле Р типа РТ-10, конденсатор С1 серии КБГ-МН-2-600В емкостью 4мкФ, С2 и С3 также типа КБГ-МН-2-600В емкостью 4мкФ, К1 и К2 – левая и правая колодки, П переключатель серии ПСМ-10.

Стиральная машина “Сибирь-7Б”

Электрическая схема стиральной машины “Сибирь-7Б” работает от сети 220В. Электродвигатель М2 АВЕ-071-4с типа М191 стирального барабана приводится в движение замыканием контактов реле времени РВ2 типа РВ-30А при условии, если крышка стирального бака закрыта, и тем самым блокировочный микропереключатель МП2 типа МП2102 замкнут. Циклично-реверсивное вращение электродвигателя М2 обеспечивается программным устройством П, приводимым в движение электродвигателем М3 типа ДСМ2-П-220. Кулачок программного устройства П имеет два профиля. Один профиль кулачка размыкает контакты Л7-Л8 в рабочей цепи обмотки электродвигателя М2, обесточивая ее, а другой в этот период времени переключает контакты Л1-Л2 и Л5-Л6 цепи пусковой обмотки, меняя в ней направление тока. Электродвигатель М1 типа ДАО-Ц центрифуги приводится в движение при замыкании контактов реле времени РВ1 типа РВ-6. Если микропереключатель МП1 разомкнут (крышка бака центрифуги открыта), то двигатель будет обесточен. При повороте ручки реле времени РВ1 в положение “слив” микропереключатель МП3 замыкает цепь на электромагнит ЭМ МИС 1100 ЕУ3, который открывает клапан для слива жидкости. В этот период при открывани крышки бака центрифуги микропереключатель МП1 размыкается, обесточивает электромагнит ЭМ и клапан закрывается. Конденсаторы С1 и С2 типа КБГ МН-2-600 емкостью по 6 мкФ служат для сдвига фаз и создания вращающего момента электродвигателей. Тепловое реле РТ типа РТ-10 служит для предохранения обмоток двигателей от перегрева и короткого замыкания. В схеме используются колодки-контакты К1. К4 типа СМ7.011.04. На соединительном шнуре установлена вилка В на ток 6А и напряжение 220В.

Пускозащитное реле на компрессор

Сообщение отредактировал El Diablo: 28.09.2015 – 15:30

рядовой пользователь

Группа: Пользователи
Сообщений: 159

Стругацкие «Гадкие лебеди»

форумчанин со стажем

Группа: Пользователи
Сообщений: 1 242

Zub@stik (30.09.2015 – 15:33) писал:

Да, как раз такую штуку и думал поставить. Но ее придется ставить в самом начале цепи, убирать тумблер. А там уже будет другое соединение. Это запасной вариант, все-такие не теряю надежды подобрать реле

krg (30.09.2015 – 16:40) писал:

форумчанин со стажем

Группа: Пользователи
Сообщений: 1 242

krg (30.09.2015 – 17:02) писал:

Как-то не вяжется мощность 270 Вт и номинальный ток 3,3А (больше 700Вт). Ничего не путаете?

Или 3.3А это ток через пусковую обмотку после успешного запуска?

рядовой пользователь

Группа: Пользователи
Сообщений: 159

El Diablo (30.09.2015 – 16:50) писал:

Сообщение отредактировал Zub@stik: 11.10.2015 – 20:25

Как подключить однофазный двигатель

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Поэтому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В этой статье рассмотрим, как правильно сделать подключение однофазного двигателя.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Читать еще: Сход развал параметры лада веста св кросс

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.
