Нива шевроле замена лампочки салона

Лампа салона нива шевроле

Стандартные лампочки на плафоне Шеви светят совсем тускло, ничего толком ночью в салоне разобрать нельзя, а ведь иногда и читать приходится. В общем решил поставить вместо них светодиоды. Пошел в магазин, приобрел там три светодиода мощностью 1 ватт каждая, питание которых осуществляется через драйвер. Общее потребление тока составляет 4 ватта.

Разобрал плафон, снял старые лампочки, поставил новые, собрал — на все ушло не более 30 минут, а теперь подробнее. Около лобового стекла находим небольшую пластиковую заглушку, таким образом мы получаем доступ к стеклу рассеивателю. Потихоньку давим пальцами на выступы стекла, выдавливаем его.

После этого удаляем те лампочки, которые находятся посередине и вместо одной из них засовываем разъем модуля, который я собрал своими руками. Сам модуль приклеиваем к корпусу при помощи двухстороннего скотча, хотя, если вам кажется, что это ненадежно, то можете дополнительно еще и саморез прикрутить, я этого делать не стал. Ставим стекло на место, потом вставляем пластиковую заглушку.

Теперь освещение очень хорошее, света стало много, даже еще больше, чем я рассчитывал. Для интереса даже собираюсь измерить его специальным прибором. Все делается очень просто, но если вам лень посвятить полчаса своего времени, то можете купить уже готовый плафон установленными в нем светодиодами, такие я тоже видел в продаже.

Да, я знаю, что светодиоды не отличаются своей долговечной работой, но я приобрел не самые дешевые, каждая из них стоит по 100 рублей, в то время, как самая дешевая оценивается в 20 рублей. Тем более, что при необходимости стекло снимается за пару минут, вытаскиваем сгоревший диод, засовываем на его место новый, вот и вся работа. Рассчитываю, что данные диоды должны проработать как минимум пару лет. Дополнительно хочу поставить светодиоды и на подсветку приборной доски, правда мне тут яркое свечение ни к чему, нужно подобрать что-то более оригинальное.

Для того, чтобы обеспечить дополнительный комфорт на авто устанавливаются дополнительные лампы подсветки в салоне. На Шевроле Ниве они расположены в передней части потолка, рядом с зеркалом заднего вида. Светильник имеет три положения выключателя: отключено, включение при открытии дверей, постоянное включение. Для работы плафона используются четыре лампы стандарта W5W.

Это обычные лампы накаливания, которые имеют большой ресурс. Но Нива обычно эксплуатируется в условиях бездорожья, при этом двигатель зачастую работает на высоких оборотах. В таком режиме генератор выдает повышенный заряд, что снижает их ресурс. Плафон освещения салона Нива Шевроле редко используется во время движения, но при наличии проблем с проводкой возможен более быстрый выход ламп из строя. Так же на их состояние может влиять вибрация, в результате которой может повредиться нить накаливания, расположенная внутри. Поэтому может возникнуть необходимость замены.

Это можно сделать самостоятельно. При этом из инструментов понадобиться только плоская отвертка и новая лампа в плафон освещения Нива Шевроле.

Перед началом работ лучше отключить минусовую клемму от аккумулятора, чтобы случайно не вызвать короткое замыкание в проводке и не сжечь предохранитель. После этого нужно плоской отверткой поддеть декоративную накладку рядом с плафоном со стороны зеркала.

Затем нужно найти защелки на рассеивателе, нажать на фиксаторы и сдвинуть его вниз.

Под крышкой расположены 4 лампы. Две из них, которые отвечают за общую подсветку салона можно заменить сразу. Для этого необходимо взяться за корпус и потянуть на себя. Новые лампы устанавливаются в посадочные места аналогичным образом.

Чтобы заменить лампы индивидуального освещения, необходимо дополнительно снять бокс для очков. После этого нужно выкрутить три самореза при помощи ключа Torx 20.

Затем плоской отверткой нужно отжать 4 крепления плафона, после чего его можно достать из посадочного места.

Установка дополнительного плафона.

Стандартное расположение источника света в Шевроле Нива довольно неудобно. Света зачастую не хватает для задних пассажиров. К тому же, это делает неудобной загрузку вещей в автомобиль, поскольку в темное время спинки передних сидений отбрасывают большую тень и сзади практически ничего не видно. Для этой цели отдельно можно приобрести плафон освещения салона, арт 0002-13101641-00. Помимо этого необходимо заказать рамку для него, чтобы установить ее в отверстие. Для этого лучше всего использовать модель от Opel 12 30 825 или ее аналог 0002-13101641-00 (Opel 12 30 092).

Протянуть провода можно от переднего плафона освещения. Для подключения можно использовать как специальные провода, так и аудио-кабель от ПК.

Чтобы установить рамку, необходимо приложить ее в предполагаемое место к ковролину и обвести карандашом. Затем, при помощи канцелярского ножа вырезается отверстие.

В полученное отверстие устанавливается рамка и уши загибаются за материал потолка. Не стоит прилагать слишком больших усилий, поскольку она довольно тонкая.

Читать еще: Степень сжатия ваз 2107 инжектор

После установки необходимо проверить правильность подключения.

Чтобы заменить лампу освещения салона автомобиля Шевроле Нива, воспользуйтесь нашей иллюстрированной инструкцией.

Chevrolet > Niva

Показана замена ламп в плафоне автомобиля Шевроле Нива выпуска после 2009 г.

В переднем плафоне освещения салона установлены четыре лампы W5W.

Отсоединяем клемму провода от минусового вывода аккумуляторной батареи.

Шевроле Нива

Новую лампу устанавливаем в обратной последовательности. Аналогично меняем вторую лампу освещения салона.

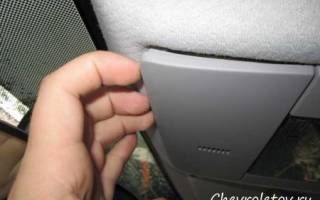

Для замены ламп индивидуального освещения нужно снять плафон.

Для этого, открыв крышку очечника в обивке крыши.

Замена (снятие) плафонов освещения в салоне Нива Шевроле — Niva Chevrolet (ВАЗ , Шеви)

После этого нужно выкрутить три самореза при помощи ключа Torx

Подключение регистратора от плафона Шевинива

Для этого отгибаем зашелки в районе лампочек и продольные зашелки крепления каждой кнопки. После разбра 3х кнопок заглушку не трогаем снимаем плату целиком.

Плафон освещения салона Нива Шевроле редко используется во время движения, но при наличии проблем с…

Суть разбора в том, что в нутри кнопки установлены две пружинки и со временем они проседают и кнопка начинает залипать.

Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель — она должна быть выставлена по центру. В наше время стандартные лампочки освещения салона принято заменять светодиодными — они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных. Для замены открутите фиксирующий болт и как снять плафон освещения на нива шевроле кнопку.

Отгибаем 4 зашелки крепления очешника и вынимаем очешник из рамки. Двумя плоскими ножами с торцов кнопок, с лицевой стороны, аккуратно их выковыриваем, не отломив эти боковые защелки. Внутри кнопки установлено две пружинки и маленький крючок, отвечающий за фиксацию кнопки. Не потеряйте эти детали. Далее снимаем наружнюю часть с пиктограммой осоединив боковые продольные защелки. Саму часть с пиктограмкой нужно снять для того чтобы можно было собрать кноки на место отдельно от корпуса и только после установки поставить пиктограммы на место.

9.8.18a Замена переднего и заднего плафона освещения салона (2009-2018г.в.)

После разбра 3х кнопок заглушку не трогаем снимаем плату целиком. Для этого отгибаем зашелки в районе лампочек и продольные зашелки крепления каждой кнопки.

Токим ножом с двух сторон, аккуратно, очень плохо их видно и неудобно. Отделяем каждуюю кнопку и постепенно вынимаем плату.

Как снять накладку панели приборов Нива-шевроле

Основными характеристиками модели ВАЗ являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.

Модели, выпущенные после года, более стильные и современные, однако главная суть автомобиля не поменялась — ВАЗ очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Салон автомобиля ВАЗ выполнен из качественного материала и технически очень хорошо оснащен. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля.

Панель приборов ВАЗ оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля — электрический плафон, а также дверные выключатели освещения. Рекомендуем Вам специальный солнцезащитный козырек для автомобилей.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Для этого необходимо взяться за корпус и потянуть на себя. Новые лампы устанавливаются в посадочные места аналогичным образом.

Чтобы заменить лампы индивидуального освещения, необходимо дополнительно снять бокс для очков. После этого нужно выкрутить три самореза при помощи ключа Torx Затем плоской отверткой нужно отжать 4 крепления плафона, после чего его можно достать из посадочного места.

Установка дополнительного плафона.

На плате, расположенной внутри плафона закреплены 2 патрона для ламп индивидуального освещения. Они выкручиваются против часовой стрелки, после чего производиться замена. Стандартное расположение источника света в Шевроле Нива довольно неудобно.

Света зачастую не хватает для задних пассажиров. К тому же, это делает неудобной загрузку вещей в автомобиль, поскольку в темное время спинки передних сидений отбрасывают большую тень и сзади практически ничего не видно. Для этой цели отдельно можно приобрести плафон освещения салона, арт Помимо этого необходимо заказать рамку для него, чтобы установить ее в отверстие.

Читать еще: Сапун редуктора заднего моста ваз 2107

New&Pomos

Свет в салоне (как включать) Нива Шевроле — Niva Chevrolet (ВАЗ , Шеви)

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель — она должна быть выставлена по центру.

Плафон подсветки и прочие неполадки Схема освещения ВАЗ предусматривает как центральное освещение, так и индивидуальное.

В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора.

Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В наше время стандартные лампочки освещения салона принято заменять светодиодными — они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных.

В салоне автомобиля ВАЗ предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины.

Схема освещения салона ВАЗ 2123 – как устроен свет в Ниве?

Попытайтесь снять их путем нажатия по центру на специальные клипсы. После этого извлеките плафон, отключив от него клеммы. Лампы погаснут примерно через 30 секунд. Плафон освещения салона Нажмите эту кнопку для включения не работает освещение салона нива шевроле выключения лампы. Если передняя лампа направленного освещения включена выключателем передней лампы направленного освещения, то также включится плафон освещения салона. Фонарь освещения багажника Фонарь освещения багажника включается при открытии двери задка.

Фонарь освещения багажника горит постоянно, пока открыта дверь задка. Для предотвращения разряда аккумуляторной батареи необходимо закрывать дверь задка, если в ее открытии нет необходимости.

Использование переносной лампы при наличии 1. При необходимости лампа багажного отделения может использоваться в качестве переносной. Нажмите на кнопку фиксатора 1чтобы высвободить переносную лампу.

“И всё-таки, где же у него кнопка?” с

Снимите переносную лампу с зарядного лотка 2. Нажмите на выключатель 3чтобы включить переносную лампу. Вставьте переносную лампу в зарядный лоток и дайте ей зарядиться. Снимайте аккумуляторные батарейки при длительном периоде неиспользования. Последний вариант гораздо точнее поможет определить перегоревшую лампочку — иногда сгорает не спираль, а контакт внутри цоколя и с виду все выглядит вполне исправно.

Перегоревший предохранитель Вторая причина, по которой может не работать свет в салоне — сгоревший предохранитель. Поэтому если вместе со светом перестали работать, например, часы или магнитола, то вероятность сгоревшего предохранителя крайне велика. Найдите нужный предохранитель в соответствующем блоке и убедитесь в его целости.

Если предохранитель все же сгорел, вероятно, для этого есть причина — короткое замыкание. Поэтому, не факт, что после вставки нового предохранителя все заработает. Вполне возможно, что он тут же сгорит.

Если это произошло — замыкание точно. Нужно узнать, как найти короткое замыкание в автомобиле. Его перемычка может быть просто старой уставшей или сделанной из некачественного материала. Окислившийся контакт Контактов в цепях освещения салона предостаточно. Но больше всего окислению подвержены контакты внутри плафона и концевики дверей.

Замена лампочек печки нива шевроле

Снятие отопителя салона автомобиля Нива Шевроле производят для его ремонта в случае поломки, а так же при проведение других работ, при которых наличие отопителя будет мешать. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, для этого отсоединяем клемму минус от аккумуляторной батареи.
Снимаем панель приборов.

Теперь на панели управления печкой необходимо снять рукоять управления отоплением и рукоять управления рециркуляцией воздуха.

После чего поддев небольшой плоской отверткой или ухватившись жестко руками, снимаем декоративную панель рычагов управления отопителем.
И крестовой отверткой откручиваем винт крепления кронштейна рычагов.

Теперь можно снять лампы подсветки панели рычагов.
Далее разъединяем колодку жгута проводов.

Отсоединяем тяги привода рычагов заслонок, для этого откручиваем винт крепления скобы.

Далее откручиваем винт крепления скобы и отсоединяем тягу привода заслонки рециркуляции.

Выводим из панели кронштейн рычагов и отсоединяем колодку с питающими проводами от жгута проводов питания электродвигателя привода вентилятора отопления.
После чего отсоединяем оставшиеся тяги, открутив винт крепления скобы.

Снимаем переключатель электродвигателя вентилятора.
И снимаем отопитель, открутив винты его крепления к поперечине панели приборов.

На этом ремонтные работы по снятию отопителя салона автомобиля Нива Шевроле завершены. Выполните необходимый ремонт, после чего установку проводим в обратной последовательности.

Недавно мне пришли диоды из Китая, а значит, нужно их куда-то применять. Итак, у нас есть красная и зеленая лента и обрезок синей ленты.

Читать еще: Через сколько нужно менять ремень грм

Готовая подсветка включенная в темноте

Готовая подсветка включенная при свете

Готовая подсветка включенная примерно как должна быть

Изначально, сделал без стабилизатора и на полную яркость. Получилось красиво, но очень уж ярко, выделяется сильно на общем фоне и немного отвлекает, поэтому было принято решение добавить стабилизатор и резистор. После чего, яркость стала почти на уровне остальной подсветки.

Готовая подсветка включенная в машине со вспышкой

Готовая подсветка включенная в машине без вспышки

Готовая подсветка со стабилизатором включенная в машине

Потребовалось: Лента зеленая 18 светодиодов (меньше метра)

11руб Лента красная 3 светодиода

2руб Лента синяя 3 светодиода =0руб Стабилизатор КР142ЕН8А = 15руб Диод 1N4001 2шт по 2руб = 4руб Резистор 50 Ом 0,5 Вата = 1,5руб Провода и расходники были = 0руб

Человека, который владеет Нивой Шевроле, напугать чем-то сложно. Он не боится ни вибраций, ни зловещих звуков из раздатки, ни темноты. Хотя, темнота иногда напрягает, особенно в те моменты, когда не светятся лампы на панели приборов. В самих лампах ничего особенного нет, W1,2W ровно на 1,2 Вт. Эти лампы устанавливают и для подсветки приборки, и для подсветки кнопок на панели, и как контрольные лампы.

Часто их меняют на светодиоды, но тема это отдельная.

Для начала узнаём как поменять лампочки на панели приборов Нива Шевроле.

Снимаем приборную панель Нива Шевроле

Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

Алгоритм

Процесс происходит так:

Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.
Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки.
Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез.
Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.
Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.
Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью.
Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем.
Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.
Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева.
Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках.

Замена ламп на панели приборов

Когда приборная панель у нас в руках, переворачиваем её лицом вниз и находим пластиковые патроны ламп подсветки и контрольных ламп.

Чтобы вынуть их, достаточно провернуть корпус патрона против часовой стрелки. Патрон вынимаем, из него достаём старую лампу, а новую устанавливаем на её место. Вставляем патрон в плату, проворачиваем для фиксации по часовой стрелке.

Обратная сборка

Сборка приборной панели проходит в обратном порядке. Удачного всем ремонта и яркого мягкого света приборки!

Блок снимаем для замены вышедших из строя тяг привода заслонок и лампочек подсветки.

Отсоединяем минусовую клемму аккумулятора.

Потянув, снимаем ручку регулятора температуры воздуха.

Также снимаем ручки регулятора распределения потока воздуха и переключателя режимов работы вентилятора.

Поддеваем отверткой пластмассовую ручку

Снимаем ручку рычага управления рециркуляцией воздуха

Поддеваем отверткой облицовку блока

Снимаем облицовку и отворачиваем крестовой отверткой два самореза крепления блока

Выводим блок из панели приборов и отсоединяем колодку проводов от переключателя режимов работы вентилятора

Отсоединяем колодку проводов от патрона лампы подсветки блока

Поддеваем отверткой и снимаем скобу крепления оболочки тяги привода заслонки рециркуляции.

Поддеваем отверткой тягу от рычага привода рециркуляции

Отсоединяем тягу привода заслонки рециркуляции.

Также отсоединяем тяги от регулятора температуры и распределения потоков воздуха.

Для замены лампы подсветки пассатижами поворачиваем патрон лампы против часовой лампы и вынимаем патрон с лампой из блока

Вынимаем лампу из патрона

Устанавливаем лампу и блок в обратной последовательности.
