Обозначение на брелке сигнализации томагавк

Что означают кнопки на сигнализации Томагавк и Пандора

Рассмотрим функционал кнопок брелка на примере автосигнализации Tomahawk 5Х.

Всего на пульте управления имеется 4 кнопки:

• 1 — с изображением закрытого замка;
• 2 — с изображением открытого замка и ключа;
• 3 — на ней условно изображен открытый багажник;
• 4 — с изображением перечеркнутой сирены.

При нажатии одной клавиши или комбинации из двух кнопок встроенный микропроцессор формирует зашифрованный сигнал, который посылается на основной блок управления.

Рассмотрим основные функции, выполняемые охранной системой Томагавк с брелка:

• Короткое нажатие — постановка в охрану, закрывание центрального замка;
• Двойное нажатие — отключение датчика удара
• Продолжительное (до звукового сигнала) + короткое нажатие — включение/выключение режима «valet» (полное снятие всех охранных функций сигнализации).

• Короткое нажатие — снятие с охраны, открывание центрального замка;
• Продолжительное (до звукового сигнала) + короткое нажатие — дистанционный запуск двигателя.

• Проверка состояния системы;
• Двойное нажатие — поиск автомобиля;
• Продолжительное (до звукового сигнала) + короткое нажатие — открывание крышки багажника.

• Включение/выключение сирены;
• Двойное нажатие — отключение дополнительного датчика (если он установлен).

1. Длительное нажатие второй + короткое первой кнопки — автоматический почасовой запуск двигателя;
2. Продолжительное нажатие второй + короткое третьей кнопки — прогрев двигателя до заданной температуры;
3. Длительное нажатие первой + короткое третьей кнопки — автоматическая постановка в охрану.

Значение кнопок на брелке Пандора

Рассмотрим основные команды с брелка на примере автомобильной сигнализации Пандора серии DX-50. Всего на данном брелке предусмотрено 3 кнопки, однако возможностей для управления охранной системой очень много.

Часть команд подается одним нажатием кнопки брелка, при этом с каждой кнопки в зависимости от текущих настроек можно отправлять до 4-х команд.

А есть функции, которые можно запустить, выбрав соответствующую иконку на дисплее брелка.

• Кратковременное нажатие — постановка на сигнализацию со звуком, закрывание центрального замка;
• Продолжительное нажатие (1 секунда) — постановка на сигнализацию беззвучно;
• Короткое нажатие — поиск автомобиля на парковке (работает только в режиме охраны);
• Длительное (3 сек) нажатие — автоматический запуск двигателя.

• Кратковременное нажатие — снятие с охраны со звуком;
• Нажатие с удержанием кнопки — снятие с охраны без звука;
• Нажать и удержать на 2 секунды — глушится двигатель.

• Одно короткое нажатие — включение подсветки/просмотр информации о текущем состоянии автомобиля;
• Длинное нажатие — открывание крышки багажника.

Самые востребованные комбинации:

1. Кнопка 1 и 2 вместе — включение режима «Паника»;
2. Кнопка 1 и 3 одновременно — постановка на охрану через 30 секунд (функция «Занятые руки»);
3. Коротким нажатием третьей кнопки перевести курсор на иконку «check» и коротко нажать первую кнопку — опрос текущего состояния автомобиля (на дисплей выводится заряд батареи и температура внутри салона, температура двигателя и уровень топлива).

ВИДЕО ИНСТРУКЦИЯ
” alt=””>

В сигнализации Пандора также предусмотрены большие возможности по дистанционной настройке режимов работы как самой охранной системы, так и автозапуска двигателя.

Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Автомобильный рынок сегодня предоставляет возможность выбора огромного количества разных по своим функциональным и эксплуатационным качествам охранных систем (сигнализаций) автомобиля.

При этом особым спросом среди российских автолюбителей пользуется охранная система марки Tomahawk. Сигнализация сравнительно не дорогая, с простым функционалом и бесперебойной работой в любых климатических условиях.

Среди большого разнообразия модельного ряда сигнализаций марки Томагавк можно выделить Tomahawk TZ-9010, а также Tomahawk TW-9010. Далее мы рассмотрим инструкцию, настройки и функционал сигнализации на примере модели Tomahawk 9010.

Сигнализация Томагавк: особенности

Неплохие технические характеристики и отличное соотношение цена- качество делают сигнализацию Томагавк востребованной. Автомобильные сигнализации Tomahawk оснащены обратной связью и многофункциональным дистанционным запуском двигателя.

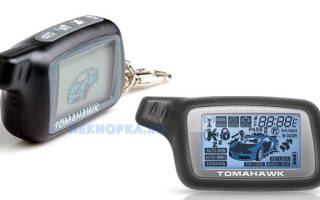

Основной брелок с пятью кнопками имеет жидкокристаллический дисплей, а вспомогательный с четырьмя кнопками имеет дополнительный индикаторный диод. Брелки, оснащенные передатчиками (приемопередающими устройствами), работают на частоте 434 Mhz. С учетом того, что мощность передатчиков не превышает 7-10мВт, разрешение на использование частотного диапазона не требуется.

Инструкция томагавк 9010: функционал

Количество выполняемых с помощью коммуникаторов функций может отличаться (конструктивные особенности брелков сигнализации Томагавк).

Перечень основных функций:

• включение и снятие с режима охраны;
• дистанционный пуск и остановка ДВС автомобиля (температурные и временные параметры);
• осуществления поиска автомобиля на парковке;
• управление замком крышки багажника отдельно от дверей автомобиля;
• ступенчатое управление работой всех замков автомобиля;
• дистанционное подключение (сервисный режим);

Примечание: программирование основных функций происходит посредством кнопки, расположенной в салоне автомобиля — «Override».

Tomahawk 9010: значки и кнопки

Кнопки, расположенные на основном и дополнительных брелках:

• 1 – обозначение «закрытый замок»;
• 2 – обозначение «ключ»;
• 3 – обозначение «значок автомобиля с открытой крышкой багажника»;
• 4 – обозначение «динамик, перечеркнутый двумя черточками».

Настройка сигнализации Томагавк: новые брелки в системе

Охранная система Томагавк 9010 позволяет зарегистрировать до четырех брелков. Поскольку при программировании новых брелков, запрограммированные данные предыдущих брелков будут стерты, рекомендуется программно прописывать все рабочие брелки сразу.

Алгоритм программирования нового брелка:

не заводя двигатель автомобиля включить зажигание, далее нажать на кнопку «Overr >

Инструкция сигнализации Томагавк: основные настройки таймера, будильника или часов

Для режима настройки используют кнопку на основном брелке с обозначением « F в окружности» и кнопки с обозначением «силуэт автомобиля с открытой крышкой багажника» и «динамик, перечеркнутый двумя черточками».

Основные режимы настроек часов, будильника и таймера (количество нажатий на кнопку с обозначением « F в окружности»):

• Настройка минут на часах (количество нажатий – 1);
• Настройка часов на будильнике (количество нажатий – 2);
• Настройка минут на будильнике (количество нажатий – 3);
• Включение (выключение) будильника (количество нажатий – 4);
• Настройка часов на таймере (количество нажатий – 5);
• Настройка минут на таймере (количество нажатий – 6);
• Включение (выключение) таймера (количество нажатий – 7).

Инструкция Томагавк по настройке часов и будильника предполагает следующие действия. Установку времени начинаю после установки режима настроек часов (после удержания кнопки с обозначением « F в окружности», на жидкокристаллическом дисплее брелка появляется поле с электронными часами).

Для настройки значения часов используют кнопки с обозначениями «силуэт автомобиля с открытой крышкой багажника» (увеличение времени) и «динамик, перечеркнутый двумя черточками» (уменьшение времени).

Также применительно к Томагавк сигнализации, инструкция по установке будильника похожа на настройку часов. Настройка будильника выполняется после установки часов и минут, при двойном нажатии кнопки с обозначением « F в окружности».

После установки необходимого значения часов и минут для будильника (для ускоренного запуска используют одновременное нажатие кнопок с обозначением «силуэт автомобиля с открытой крышкой багажника» и « F в окружности»), нажав кнопку с обозначением « F в окружности» четыре раза, выйти в подменю активации будильника.

Применительно к комплексу Томагавк, инструкция для настройки таймера выглядит следующим образом: после настроек будильника нажать кнопку с обозначением « F в окружности» пять раз, выставив значение часов. Соответственно, нужно нажать эту же кнопку шесть раз, выставив необходимое значение минут. Выполнив установку времени для таймера, проводим активацию (деактивацию), нажав кнопку с обозначением « F в окружности» семь раз.

Томагавк 9010: инструкция по дистанционному запуску ДВС автомобиля

Для дистанционного запуска ДВС необходимо выполнить ряд действий:

• установка рычага КПП в положение «нейтраль» («парковка»);
• отключив зажигание и закрыв двери, багажник и капот автомобиля поднять рычаг стояночного тормоза;
• после нажатия кнопки с обозначением «ключ» произойдет тройное светозвуковое срабатывание и на дисплее брелка появится надпись ST (попытка прокрутки ДВС стартером).

При удачном старте ДВС будет работать в пределах запрограммированного времени (5/10/15/20 мин). На дисплее брелка будет отображать оставшееся время остановки ДВС. Остановка ДВС автомобиля выполняется нажатием кнопки с обозначение «ключ» с последующим сопровождением четырехкратной сигнальной индикацией.

Алгоритм активации ДВС по температуре:

• одновременно нажать кнопки с обозначениями «ключ» и «силуэт автомобиля с открытой крышкой багажника» (вспыхнут парковочные огни и прозвучит один звуковой сигнал сирены);
• после мелодичного звукового сигнала брелка на его дисплее появятся новые иконки – «вентилятор» и «запрограммированная температура прогрева»;

Примечание: если ориентиром является внешняя температура, тогда ДВС запустится при температуре ниже установленного значения. Если ориентиром является температура в салоне, в этом случае двигатель запустится при прогревании воздуха в салоне до установленного значения. Функция отключается нажатием тех же кнопок, что при включении.

Для отключения этой функции необходимо повторное включение этими же кнопками (система подтвердит отключение двумя звуковыми сигналами). Активация ДВС через равные интервалы времени:

• активировать функцию ежедневного автозапуска;
• в течение 5- и секунд выбрать соответствующий интервал времени (запуск каждый час, 2, 4, 12 ч).

Включение и отключение сигнализации Томагавк: аварийный режим, датчик удара

Настройка сигнализации Томагавк 9010 может потребовать подстройки датчика удара. Эта настройка необходима тогда, когда датчик удара работает неправильно или слишком чувствителен.

В случаях, когда сигнализация срабатывает на шумы и звуки (гроза, проезжающие рядом автомобили) или датчик удара может не срабатывать вообще, достаточно выполнить несколько простых действий.

Идем далее. Функция аварийного режима необходима в случае поломки брелка (отсутствие реакции автомобиля на брелок). Алгоритм включения аварийного режима без брелка:

• включив зажигание, двигатель не заведен, нажать кнопку «Override» восемь раз;
• зажигание выключить (произойдет однократная вспышка парковочных огней автомобиля в сопровождении с однократным звуком сирены);
• система автоматически включает режим охраны через20 секунд.

Алгоритм отключения аварийного режима без брелка:

• включив зажигание, двигатель не заведен, нажать кнопку «Override» четыре раз;
• зажигание выключить (произойдет однократная вспышка парковочных огней автомобиля в сопровождении с однократным звуком сирены);

Система автоматически включает режим охраны через 20 секунд.

Что в итоге

Как видно, сигнализация Tomahawk 9010 представляет собой оптимальное сочетание технологичных решений и доступных цен. При этом систему отличает широкий набор основных и дополнительных функций, достаточно простой и понятный алгоритм настроек, информативность и т.д.

Как пользоваться брелком сигналки Томагавк

Вопрос защиты автомобиля от действий злоумышленников всегда остается актуальным, а значит, развиваются технологии в области ее обеспечения. Самым распространенным методом защиты подвижного имущества является установка сигнализации.

Здесь стоит обратить внимание на продукцию торговой марки «Тomahawk», которая хорошо зарекомендовала себя на российском рынке.

Сигнализация «Тomahawk» обладает множеством полезных функций, окончательный набор которых зависит от модификации, но все системы комплектуются пятикнопочным брелком с жидкокристаллическим экраном.

Для полного использования возможностей сигнализации следует знать о доступном функционале и уметь ей пользоваться при помощи брелка управления.

Функционал брелока дистанционного управления для разных версий системы

• 1 Функционал брелока дистанционного управления для разных версий системы
• 2 Эксплуатация пульта дистанционного управления
  • 2.1 Запуск режима охраны
  • 2.2 Запуск режима охраны без звука
  • 2.3 Отключение режима охраны
  • 2.4 Блокировка/разблокировка дверей при заведенном автомобиле
  • 2.5 Удаленное включение двигателя
• 3 Для дистанционного запуска мотора требуется соблюдение следующих условий:
• 4 Удаленное отключение двигателя
• 5 Прогрев по заданной температуре
• 6 Автоматический запуск двигателя по расписанию
  • 6.1 Поиск автомобиля
  • 6.2 Срабатывание датчиков тревоги
  • 6.3 Состояние «Anti-hijack»
  • 6.4 Состояние «Valet»
• 7 Добавление брелков в систему
• 8 Распространенные неисправности

Базовой модификацией сигнализации «Тomahawk» является версия «TZ-9010». Брелок позволяет:

• запускать двигатель дистанционно или при помощи предварительного программирования на определенное время, что весьма полезно в зимнее время для прогрева;
• запускать самодиагностику системы;
• осуществлять вызов водителя при срабатывании датчиков системы.

Для защиты от интеллектуального взлома сигналов брелка tomahawk «TZ-9010» оборудована антисканером и антиграббером.

В версии сигнализации «TZ-9020» при помощи пульта дополнительно контролируется двухуровневый датчик питания системы и обеспечивается дистанционный автозапуск при наличии встроенного иммобилайзера.

Следующая модификация «Тomahawk TZ-9030» имеет назначение увеличить радиус удаленной работы брелка до 1,2 километра.

Пульт «Тomahawk Z3» обладает дополнительными возможностями дистанционного открывания багажной двери и блокировки двигателя.

Брелок модификации «TW-7000» может искать машину включением специального режима и активировать состояние защиты от разбойных нападений.

Эксплуатация пульта дистанционного управления

Запуск режима охраны

Для постановки на охрану требуется одно нажатие на кнопку 1 брелка. В случае удачного включения защиты сирена издаст звуковой сигнал, мигнут габаритные огни автомобиля, а на дисплее устройства отобразятся значки включения звукового оповещения и блокировки замков.

Если при запуске режима охраны сирена издает 3 сигнала, значит tomahawk обнаружил не закрытый замок или не включенный ручной тормоз. После решения проблемы зона берется под охрану автоматически.

Запуск режима охраны без звука

Если требуется взятие на охрану только с сигнализацией на пульт ДУ, то на нем следует нажать один раз кнопку 4. Сирена сгенерирует звуковой сигнал и двери заблокируются, а на брелке отобразится информация, что режим охраны без звука активирован.

Отключение режима охраны

Для выхода из режима охрана нажмите на брелке кнопку 1 один раз. Это действие подтвердится двойным миганием габаритных огней и двойным звуковым сигналом сирены, если не был установлен беззвучный режим. На дисплее пейджера отобразится иконка разблокировать, а в салоне включится освещение.

Блокировка/разблокировка дверей при заведенном автомобиле

Если двигатель автомобиля работает, то однократное нажатие на кнопку брелка 1 блокирует и разблокирует его двери, при этом на дисплее пульта отображаются соответствующие значки.

Удаленное включение двигателя

Чтобы дистанционно завести автомобиль на пульте tomahawk нажмите кнопку 2. При этом габаритные фары мигнут три раза, сирена издаст три звуковых сигнала, а на дисплее отобразятся значки попытки запуска двигателя и его результата – заведен / не заведен.

После удаленного запуска двигатель будет работать в течение занесенного в программу системы томагавк времени и затем выключится автоматически.

Период работы можно увеличить на пять минут одновременным нажатием на кнопки брелка 1 и 2, допускается прогревать машину таким способом до двадцати минут. Дисплей пейджера постоянно показывает время до автоматического отключения двигателя.

Для дистанционного запуска мотора требуется соблюдение следующих условий:

1. Отключенное зажигание.
2. Закрытый капот.
3. Постановка автомобиля на ручной тормоз.
4. Нейтральное положение рычага КП.

Несоблюдение данных пунктов приведет при попытке дистанционного запуска к четырехкратному звуковому сигналу сирены.

Удаленное отключение двигателя

Если автомобиль заведен удаленно, то его можно заглушить нажатием на кнопку 2 брелка, при этом два раза мигнут габаритные огни машины, а сирена издаст 2 звуковых сигнала. На дисплее пейджера исчезнет индикация включенного двигателя и проиграет мелодия.

Прогрев по заданной температуре

В систему tomahawk входит температурный датчик, устанавливаемый под капот, который используется для включения автоматического прогрева. Активация функции прогрева двигателя по значению температуры выполняется одновременным нажатием на кнопки 2 и 3 брелка.

При включении функции мигнут фары, и сирена издаст звуковой сигнал, на дисплее пульта отобразится соответствующая иконка и температура срабатывания автоматики. Отключается авто прогрев повторным нажатием на те же кнопки брелка дистанционного управления.

Подтверждается деактивация функции двойным миганием фар и двойным звуковым сигналом сирены, а на пейджере проиграет мелодия и исчезнет иконка авто прогрева.

Автоматический запуск двигателя по расписанию

Для включения авто запуска двигателя каждый день в одно и то же время требуется одновременно нажать на брелке кнопки 2 и 4. Действие подтвердится одноразовой сигнализацией сирены и фар, а на пейджере появится иконка часов и проиграет мелодия.

Автомобиль будет автоматически заводиться в это же время каждые сутки, начиная со следующего дня. Отключение функции осуществляется повторным нажатием на кнопки 2 и 4, оно сопровождается двойной сигнализацией сирены и фар.

Для активации других периодов автоматического запуска активируйте функцию и в течение последующих пяти секунд нажмите на:

• кнопку 1 для запуска каждый час
• кнопку 2 для запуска каждые 2 часа
• кнопку 3 для запуска каждые 4 часа
• кнопку 4 для запуска каждые 12 часов

Опрос состояния системы и открытие багажника

Для удаленного опроса температуры в салоне, состояния охраны нажмите на брелке дистанционного управления кнопку 3. Для открытия замка багажника следует нажать и удерживать эту клавишу. Разблокировка отсека сигнализируется тройным миганием габаритных огней.

Срабатывание датчиков тревоги

Если сработает тревога слабый удар, произойдет шестикратное мигание габаритов и тройной сигнал сирены, на брелок отправится сигнал тревоги, который отобразится визуально и сыграет мелодия.

Во всех других случаях включится режим тревоги: на 25 секунд при срабатывании датчика удара, на 30 секунд при срабатывании других зон.

Отключение тревожного сигнала выполняется нажатием на кнопку 1 брелка дистанционного управления.

Поиск автомобиля

Функция поиска автомобиля вызывает шестикратное срабатывание сирены и мигание парковочных огней. Активируется она одновременным нажатием на кнопки брелка 3 и 4.

Состояние «Anti-hijack»

Для блокирования стартера двигателя и включения режима тревоги продолжительностью 30 секунд следует пользоваться режимом «Anti-hijack», который активируется одновременным нажатием на клавиши 1 и 3 пульта дистанционного управления, а отключается нажатием на кнопку 1.

Состояние «Valet»

Для блокирования всех систем кроме центрального замка автомобиля используется режим «Valet», который активируется одновременным нажатием и удержанием клавиш пульта ДУ 2,3,4. Для отключения используется та же комбинация кнопок.

Добавление брелков в систему

Системы tomahawk позволяют пользоваться четырьмя брелоками дистанционного управления. Для добавления пульта:

1. Включить зажигание.
2. Нажать и удерживать на блоке сигнализации кнопку «Override».
3. Дождаться четырех звуковых сигналов сирены, подтверждающих активацию режима программирования системы томагавк.
4. На брелке нажать и удерживать клавиши 3 и 4 до появления звонкого сигнала сирены.
5. Выйти из режима программирования – не нажимать кнопки брелков в течение 6 секунд.

Распространенные неисправности

Реакция сигнализации томагавк на нажатия кнопок брелка может отсутствовать по следующим причинам:

• В самом пульте села батарея
• На машину влияют радиопомехи
• Настройка брелка сбилась, требуется его перезагрузить, а возможно и перепрограммировать.

При отсутствии реакции на отдельные действия следует проверять непосредственное подключение датчиков сигнализации к системам автомобиля.

Как прописать брелок сигнализации Томагавк

Для настройки брелока-пейджера автомобильной сигнализации необходимо выполнить ряд последовательных действий с кнопками, находящимся как на самом коммуникаторе, так и на главном блоке. Нужно знать, как осуществляется настройка брелка Томагавк к определенной модели противоугонной системы. Как правило, прошивка пульта состоит из следующих этапов:

• автомобиль открывается;
• путём нажатия на кнопку, находящуюся на основном блоке, входят в режим настройки сервисного обслуживания;
• включают зажигание;
• кнопку Валет нажимают и удерживают до появления звукового сигнала;
• после этого на самом пульте кликается клавиша с маркировкой «закрыть» и удерживается до появления сигнала;
• затем ключ зажигания вынимают.

Чтобы эти действия принесли положительный результат потребуется подождать некоторое время, выйти из автомобиля и выполнить проверку. Таким способом осуществляется прошивка не всех моделей брелоков. У каждой противоугонной системы есть своя инструкция, в соответствии с которой осуществляется настройка пультов.

Выполнив правильную адаптацию можно получить доступ к различным функциям сигнализации: автозапуска двигателя по времени, температуре и т.д.
