Переходник для шприцевания крестовин

Как и зачем шприцевать крестовины карданного вала? блог и новости

Начнем сегодняшний разговор с краткого экскурса в техническую грамотность.

Что такое крестовина и почему карданный вал?

Каждый водитель, в целом понимает, что карданный вал это некий инструмент, с помошью которого передается усилие от раздаточной коробки к редуктору, а далее на колеса автомобиля.

Впервые, этот принцип передачи энергии, был описан итальянским математиком ДЖ. Кардано, в чью честь он и был в последствии назван, однако в машиностроении впервые был применён в конце ХIХ века Луи Рено и остался незаменимым элементом для полноприводных и заднеприводных автомобилей вот уже более чем столетие.

Состоит карданный вал, обычно из самого трубообразного вала с вилками на концах и двух крестовин.

Крестовина — деталь карданного вала позволяющая осуществлять гибкое соединение раздаточной коробки и мостов автомобиля.

Крестовина располагается между двумя жестко закрепленными вилками карданного вала и приводится в движение системой игольчатых подшипников расположенных на четырех концах крестовины.

(думаю вставить гифку с карданом из интернета. Тяжело для восприятия пользователя на мой взгляд)

Подшипники крестовины, элемент, который находится в постоянных экстремальных условиях. Вода, песок, грязь -вымывают смазку, что при отсутствии обслуживания приводит к выходу из строя крестовины.

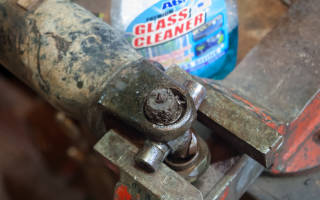

На фото видно , что из подшипника вывалились все иглы и вместо смазки только грязь и перемолотый металл.

Как опознать скорую «смерть» крестовины?

1. Старт с места будет сопровождаться характерным ударом с металлическим звуком
2. Автомобиль начнет вибрировать на скорости
3. Перед тем как развалиться окончательно, будет слышен характерный хруст перемолотого железа

Однако, смерть крестовин можно предотвратить и их замена может быть отложена на неопределенный срок.

Для этого необходимо проводить периодический технический осмотр трансмиссии, осуществлять шприцевание крестовин примерно в то же время, как и меняете масло в двигателе, т. е. каждые пять-шесть тысяч километров.

О том как проводить шприцевание самостоятельно, а не отдавать деньги в сервисах за услугу, которую могут вам в итоге «оказать» мы и расскажем сегодня подробно.

– Для высоко нагруженных узлов и агрегатов.
— Эффективная универсальная густая смазка для автомобильных, промышленных и сельскохозяйственных работ.
— Обладает отличными водоотталкивающими и антикоррозийными свойствами. Пригодна для использования на катерах, судах и яхтах.
— Идеальна для смазки подшипников, шаровых соединений, водяных помп, рулевых тяг, деталей подвески, подвижных и скользящих механизмов, работающих в сложных условиях и на открытом воздухе.

Применяется для очистки поверхности двигателей, запчастей, а также промышленного оборудования.
Эффективно удаляет маслянистые подтеки, битум, смолу и прочие загрязнения.

3. Шприц для смазки. Рычажно-плунжерный

Все работы по шприцеванию, легко проделываются без снятия агрегатов, на любом подъемнике или яме. В нашем случае, было необходимо параллельно поменять одну из крестовин, поэтому операция проводится на снятом карданном вале.

Как мы говорили выше, крестовины находятся в крайне агрессивной среде, поэтому часто имеют вид как на фото. Перед началом работы, очистим поверхность с помощью очистителя карбюратора, так же можно использовать профессиональный очиститель двигателя

Для шприцевания нам понадобится шприц для смазки-рычажно плунжерный или пневматический, все зависит от бюджета, а также картридж литиевой смазки.

Открутив крышку, снимаем пластиковую крышку с картриджа и заряжаем во внутрь шприца.

Зарядив открываем верхнюю железную крышку и закручиваем обратно.

Подключаем шприц к пресс-масленке и качаем. Залогом того, что вы все делаете правильно, станет старая смазка, которая начнет выходить из крестовины.

Выдавливаем из подшипников крестовины всю старую смазку вместе с грязью и выработкой до момента, пока не пойдет красная смазка.

Теперь карданный вал можно устанавливать на место!

Шприцевание других элементов трансмиссии.

Не стоит забывать, что кроме крестовин существуют и другие детали, которым следует проделывать срок службы.
1. Шлицевая карданного вала. На трубе вала, можно увидеть пресс-маслёнку, она служит для смазки шлицевого соединения двух частей кардана. Ее следует ошприцовывать вместе с крестовинами.

Рулевые наконечники. У хороших производителей запчастей, на рулевых наконечниках всегда есть пресс-масленки. Периодическая смазка шаровых, продлит их службу на долгие года.

Рулевая трапеция. По аналогии с наконечником, требует смазки.

На этом все! Следите за состоянием своего автомобиля и он никогда не станет старым:)

Чем шприцевать крестовины кардана? Просто о сложном

Довольно часто водители задаются вопросом, чем шприцевать крестовины кардана. Это один из частых вопросов, которые задают новички, а ведь эту работу требуется производить достаточно часто. При этом, шприцевание не является сложным действием, сделать его можно в любом гараже, но потребуется наличие инструмента. И при всей простоте ремонта, многие люди просто бояться трогать кардан самостоятельно, почему-то считается, что любая работа с трансмиссией требует высокой квалификации. Такой подход оправдан при необходимости перебрать АКПП, а вот смазка крестовин может производиться и самостоятельно.

Чем шприцевать крестовины кардана, вопрос несложный. Для этого имеется целый ряд приспособлений, которые облегчают задачу. Гораздо сложнее правильно определить время, когда это необходимо делать. Тут задача осложняется необходимостью определения нужно ли заменять крестовину полностью, или достаточно ее просто смазать. Ниже мы рассмотрим все эти моменты.

Содержание

Конструктивные особенности

Карданный вал состоит из 2 элементов (в некоторых видах техники элементов 3), это позволяет с минимальными потерями передавать усилие от коробки на мост. Элементы соединены между собой крестовиной. Это шарнирное соединение позволяет обеспечивать оптимально надежное крепление между узлами. При этом, обеспечивается минимальный износ сопряженных элементов.

Крестовина требует постоянной смазки, поэтому ее еще на заводе плотно набивают пластичным веществом. Это позволяет избегать проблем в процессе эксплуатации. Но, на все время службы смазки, увы не хватит, поэтому ее необходимо добавлять.

Для непрерывности процесса производители предусмотрели возможность подачи смазки непосредственно внутрь крестовины, без демонтажа кардана. Это облегчает эксплуатационные работы. Также, благодаря этому, есть возможность быстро произвести шприцевание в случае такой необходимости.

Если не смазывать деталь, то она значительно быстрее выйдет из строя. Тут также стоит учитывать, что крестовина практически постоянно находится под воздействием песка, грязи и реагентов. Поэтому, только должное количество смазки позволяет избежать многих проблем с этим конструктивным элементом.

Когда требуется работа?

Важно правильно определить, когда требуется добавить смазку, это позволит значительно увеличить срок службы крестовины. Согласно рекомендациям производителей, смазывать данный элемент следует где-то раз в 10-15 тысяч километров пробега, более точно нужно смотреть в списке плановых работ для ТО.

Но, далеко не всегда крестовины могут свободно обходиться все время, которое отведено на это производителем без смазывания. Причины тут самые разные, чаще всего, это достаточно жесткие условия эксплуатации. Зачастую внедорожники, которые эксплуатируются в жестких условиях, требуют повышенного внимания к карданному валу. Связано это с постоянным загрязнением сочленения, что и приводит к вырабатыванию смазки в ускоренном режиме.

В любом из перечисленных случаев просто необходимо в максимально короткие сроки устранить проблему.

Необходимый инструмент

Итак, вы установили, что необходимо в очередной раз произвести смазку крестовины кардана. Стоит учесть, что эту работу невозможно провести без специального инструмента, поэтому придется подготовиться к процессу заранее.

В первую очередь приобретите специальный шприц для смазывания карданных валов, стоит он недорого, а прослужит достаточно долго. Для этой работы используется шприц рычажно-плунжерного типа. Учтите, что у разных моделей отличается отверстие для подачи смазки, могут применяться сальники или ниппели, поэтому уточните этот нюанс и приобретите соответствующую насадку.

Еще один момент – выбор смазки. Тут стоит ознакомиться с рекомендациями производителя. Во многих случаях на современных автомобилях используется специализированная смазка, которая разработана под конкретную марку. Результат смешивания ее с другими типами смазывающего вещества предугадать достаточно сложно. Поэтому, если производитель точно указал на конкретную марку пластичной смазки, лучше использовать именно ее. Если никаких уточнений на этот счет нет, то можно использовать любой вариант, рассчитанный на такое применение.

Как провести шприцевание?

Давайте рассмотрим процесс проведения этой работы. Стоит отметить, что практически на всех моделях он полностью одинаков, имеются только незначительные различия. Итак, смазка производится в следующем порядке:

• Загоните автомобиль на эстакаду. Под колеса ставят противооткатные упоры;
• Очистите крестовину. Для этого ее сначала протирают ветошью, потом моют соляркой или средством для очистки карбюратора;
• Подготавливают к работе шприц, для этого в него закачивают необходимое количество смазки;
• Открывают доступ к шлицам крестовины, и с помощью шприца через масленку накачивают деталь смазкой. Обязательно открывайте масленку с двух сторон, накачка производится до тех пор, пока с обратной стороны не станет выходить новая смазка, она будет заметно отличаться по цвету.

На этом работу можно считать завершенной.

Выводы. Как видите, тут нет ничего сложного. Чтобы ответить на вопрос чем шприцевать крестовины кардана, достаточно знать технические особенности этого узла автомобиля. В целом, ни подбор инструмента, ни сам процесс работы не должен вызывать никаких сложностей. Стоит учитывать, что от качества смазки напрямую зависит срок службы крестовин и кардана. Поэтому, не пренебрегайте этой работой.

Адаптер для шприцевания крестовин

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

Вы можете купить “Шприц пресс-масленка 120мл. для крестовин “АВТОДЕЛО” 42029 / 272 / 20844″ онлайн прямо сейчас. Для этого просто отложите деталь в корзину или воспользуйтесь опцией «заказ в один клик».

У ТК «База все для УАЗа» Вы всегда найдёте конкурентные цены, оптимальные сроки поставки и широчайший ассортимент.

Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефону: 8-800-700-9-554 или через форму обратной связи.

Шприц пресс-масленка 120мл. для крестовин “АВТОДЕЛО” 42029 / 272 в наличии в нашем интернет-магазине либо будет оперативно поставлен под заказ. Осуществляем доставку в Россию. Заказать или купить Шприц пресс-масленка 120мл. для крестовин “АВТОДЕЛО” 42029 / 272 можно прямо сейчас у нас на сайте.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Многим известно, что при шприцевании штатных нивских крестовин слишком много смазки остается снаружи. Лежа под машиной трудно найти положение шприца, при котором она будет попадать в основном в крестовину, а не мимо. Использование ткани помогает мало. Мне больше всего понравился способ шприцевания, при котором пресс-масленка вывинчивается, а на ее место ввинчивается переходник – вся смазка попадает непосредственно в крестовину.

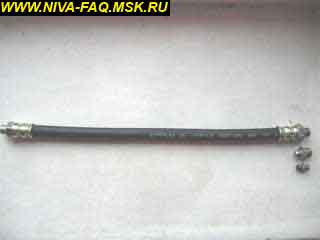

В магазине Кемп был приобретен вот этот переходник, который не подходит для штатных крестовин Нивы. Ниже переходника пресс-масленка “классики”, еще ниже – Нивы:

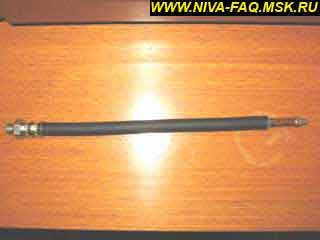

Наконечники исходного переходника одинаковые, один наконечник надо будет вворачивать в шприц, другой наконечник (любой из двух) надо будет отрезать. Надо иметь в виду, что шланг внутри армированный, и разрезать его получится в лучшем случае ножовкой по металлу. С пресс-масленкой нужно будет проделать следующее: смотрим внутрь нее, обнаруживаем пружинку, которая держит шарик. С помощью, например, иглы, вынимаем пружину и избавляемся от шарика. Далее опишу 3 варианта изготовления.

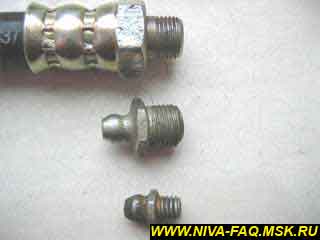

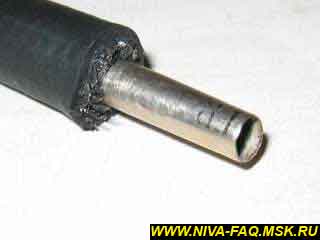

1. Можно вставить в шланг металлическую трубку, а в трубку вставить и закрепить холодной сваркой пресс-масленку – первоначально я предполагал делать именно так, но трубка, которая была у меня, идеально подходила для пресс-масленки, но отказывалась влезать в шланг.

2. Вариант еще проще, без использования пресс-масленки – подобрать трубку, один конец которой будет вставлен в шланг, а на другом будет нарезана резьба, как на пресс-масленке (М6). Мне не удалось воплотить это по причине отсутствия трубки нужного диаметра из более-менее твердого металла (медь и алюминий явно не рекомендую, ибо их легко сломать при ввинчивании или вывинчивании).

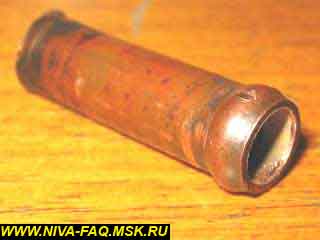

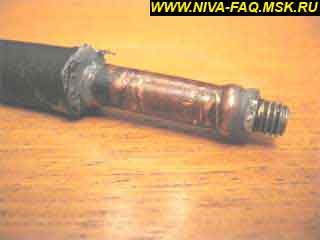

3. По причине отсутствия подходящего материала мне пришлось использовать конструкцию из двух трубок. Одна была изготовлена из толстого металлического стержня Parker (внешний диаметр 6 мм, длина около 4 см), на фото она уже вставлена в шланг

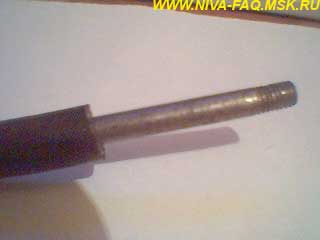

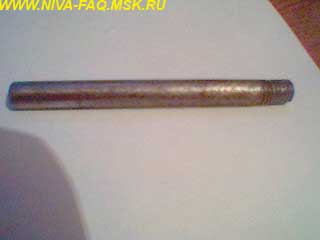

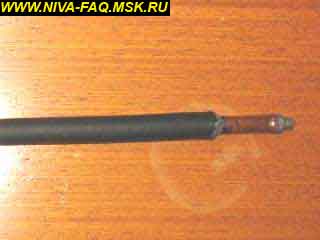

Другая трубка чуть большего диаметра. Ее необходимо подобрать таким образом, чтобы она надевалась на тонкую трубку (из Parker’а), а на ее конце могла быть закреплена пресс-масленка. Итак, на вставленную тонкую трубку наносим слой холодной сварки, надеваем поверх тонкой толстую трубку, берем пресс-масленку, кладем холодную сварку на ту ее часть, где нет резьбы, и вставляем ее этой частью в конец толстой трубки. В итоге получилось вот что:

Рекомендую на время отверждения вставить в пресс-масленку спичку – она поможет в том случае, если холодная сварка заблокирует отверстие. Сушить лучше вертикально, в тисках, чтобы пресс-масленка не вывалилась и приварилась без перекоса. Несмотря на то, что Parker’овский стержень довольно плотно держится в шланге, его нужно будет закрепить хомутом (на фото его еще нету), не жалея усилия – ведь шланг армированный.

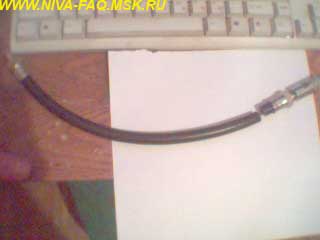

Общий вид переходника:

Вне зависимости от выбранного варианта, убедитесь в том, чтобы тонкая часть переходника (т.е. та, которая сделана своими руками) имела длину не менее 4 см, иначе переходник не удастся ввинтить в крестовину.

Шоколадный Заяц, 28.01.05.

Дабы избежать всех этих сложностей с подбором, герметизированием и вживлением пресс-маслёнки и учитывая, что чем больше деталей — тем меньше надёжность, я при изготовлении такого переходника поступил проще. Гораздо проще. Всё понятно из фото:

Вместо всех этих стерженьков, трубочек и пресс-маслёнок я просто взял трубочку с резьбой, как на пресс-маслёнке, вставил в шланг на герметике и зажал хомутом (на фото хомута ещё пока нету). И всё.

Всем привет! Смотрю, при самостоятельном шприцевании крестовин карданов у многих возникают проблемы. То полтюбика смазки мимо, то насадка с маслёнки не снимается. Многие даже считают, что проще снять кардан, чем пытаться шприцевать его на месте. У меня на этот счёт иное мнение, ведь уже много лет я использую самодельную насадку на шприц, которая исключает подобные проблемы шприцевания. Делал я эту насадку для шприцевания крестовин на нивах/шнивах, а там места гораздо меньше, чем в спортэйдже.

UPD: Пользователем NoComments было найдено готовое изделие за шапку сухарей. Мной оно не испытано, так что покупаем на свой страх и риск.
Насадка

Цитата из комментов от 35688 :
Насадка, что по ссылке — хрень полная. Зачем-то купил себе — 330 рублей на ветер…
Обратите внимание на … шлицы на той насадке. Зачем они? Отворачивать её? Так вот, через эти шлицы смазка уходит мимо… ))))
Ну и переходник — тоже хрень… вроде головка шприца наделась на него, но смазка откуда-то прёт… не стал разбираться в чём дело… ибо первого пункта достаточно…

Ну а то, что на фотке — очень даже хорошо… По мере износа можно отрезать кончик трубочки и снова как новая…

UPD:Есть дедовский способ при котором ничего переделывать не нужно. Просто открутить от трубки шприца насадку, накинуть на трубку кусочек ткани (лучше хлопчатобумажную), прижать трубку шприца к таотнице и качать. Тряпочка служит уплотнителем между трубкой и таотницей. Этот способ проверен дестялетиями и никогда не подводил.

Переходник для шприцевания крестовин

Первые попытки прошприцевать особого успеха не имели.

Еще из социализма у меня осталась замечательная штука – винтовая масленка, обеспечивающая высокое давление с минимальными усилиями. Ее конструкция была заимствована изготовителями из журнала ЗР, только упрощена. Вот, что она из себя представляет.

Цилиндр, поршень с уплотнительным кольцом, резьба. На конце можно устанавливать всякие насадки. Установим насадку под пресс-масленку.

Пытаемся прокачать, вроде пошло. Но есть проблема – наконечник не обеспечивает герметичность. Вроде и смазка идет, а потом в какой-то момент понимаешь, что не понимаешь, она идет через крестовину, или просто пузырится из-под неплотности.

Скорее всего, в крестовину она попадает в ограниченном объеме. А жаль, все так красиво смотрелось.

Как на рекламе – вставил, повернул. Но – хрен там. Смазка давится, грязи полно.

Переходим к плану 2. Вытачиваем тоненький и длинный переходник (там длинная наружная резьба М6) под отверстие М6 от пресс-масленки крестовины.

Было желание (сначала) просто выворачивать пресс-масленку на установленном валу, вворачивать переходник и прокачивать. Не сработало. Во-первых, хрен там отвернешь (места даже для торцевого ключа мало), да и заворачиваешь без гарантии, что не отвалится масленка потом.

Да и не влезает это все под нужным углом на переднем мосту. Гимору много, время только тратится.

Принимаем решение по плану 3. Мы снимаем валы. Это не так и сложно. На фланцах промываем места нефрасом до металл и ставим четкие контрольные точки – во избежание проблем с балансировкой.

Если я правильно помню, под гайки нужен только ключ 13. Еще широкая отвертка и молоток – фасонный болтик может прикипать, так его под шляпку отверткой – и легкий (!) удар.

Ура, сняли. Повозиться пришлось только первый раз, плохим ключиком были сорваны грани гайки. Пришлось отрезать болгаркой. Тесно и неудобно. Но сделал. Более никогда я не лез в этот узел с плохим ключиком. Болтик купил новый.

Наконец-то. Вал в руках. Как все просто. Торцевым ключиком выворачиваем пресс-масленку, вворачиваем нам смазочный агрегат с длинным переходником. Давим. Ни хрена не идет. Весь в печали.

Через 10 минут размышлений понял, что носик переходника поджимается где-то в колодце под пресс-масленку и перекрывает ход смазке. Отворачиваем на полоборота. Смазка идет со свистом.

Давим без энтузиазма, т.к. давление такое, что запросто вырвет уплотнение. Контролируем, чтобы вышло из под всех шипов. Для этого можно вал повернуть (на машине такое не получится).

Итог – грязная смазка появилась и ушла. Мы ее заместили синей смазкой Mobil Mobilgrease XHP 222. И пользовались ей на протяжении всего срока эксплуатации авто.

Еще один хинт. Я каждый раз менял все 16 гаек. Они имеют капроновый фиксатор, формально они одноразовые. Да и завинчивать приятнее. Завинчиваем, конечно, по схеме и равномерно.
