Самостоятельно ремонтируем редуктор заднего моста на ВАЗ 2107

Автомобиль ВАЗ 2107 оборудован задним приводом. У такого технического решения есть как достоинства, так и недостатки. Ключевым элементом привода «семёрки» является редуктор заднего моста. Именно это устройство способно доставить автовладельцу массу проблем из-за плохой регулировки или по причине банального физического износа. Устранить проблемы с редуктором автомобилист может самостоятельно. Разберёмся, как это делается.

Назначение и принцип действия редуктора

Задний редуктор «семёрки» — это передаточное звено между осями задних колёс и двигателем. Его назначение состоит в том, чтобы передавать крутящий момент с коленвала двигателя на задние колёса с одновременным преобразованием частоты вращения полуосей.

Кроме того, редуктор должен уметь распределять крутящий момент в зависимости от нагрузки, приложенной к левому или правому колесу.

Принцип работы

Вот основные этапы передачи крутящего момента от мотора к редуктору:

водитель запускает двигатель, и коленвал начинает вращаться;
с коленвала крутящий момент передаётся на диски сцепления автомобиля, а затем уходит на первичный вал коробки скоростей;
когда водитель выберет нужную передачу, крутящий момент в коробке скоростей переходит на вторичный вал выбранной передачи, а оттуда — на карданный вал, соединённый с коробкой скоростей специальной крестовиной;
кардан соединён с редуктором заднего моста (поскольку задний мост располагается далеко от двигателя, кардан «семёрки» представляет собой длинную вращающуюся трубу с крестовинами на концах). Под действием кардана начинает вращаться основной редукторный вал;
вращаясь, редуктор распределяет крутящий момент между полуосями задних колёс, в результате начинают вращаться и задние колёса.

Устройство и технические характеристики редуктора

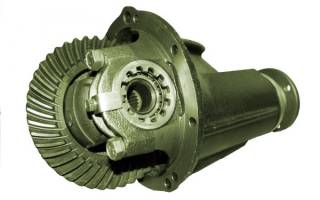

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

автомобиль устанавливается на нейтральную передачу;
задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

Типичные поломки редуктора и их причины

Задний редуктор ВАЗ 2107 является надёжным устройством, которое весьма устойчиво к механическому износу. Тем не менее со временем детали постепенно изнашиваются даже в редукторе. И тогда водитель начинает слышать характерный хруст или вой, раздающийся в районе заднего моста или в районе одного из задних колёс. Вот почему это происходит:

одно из колёс заклинило, так как одна из задних полуосей деформировалась. Такое происходит крайне редко, обычно после сильнейшего удара по одному из колёс. В этом случае полуось деформируется настолько, что колесо не может нормально вращаться. Если деформация незначительна, то колесо будет вращаться, однако при вращении будет слышен характерный вой, раздающийся из-за повреждённого колеса. Устранить такую поломку самостоятельно не представляется возможным. Для выпрямления полуоси водителю придётся обращаться к специалистам;
хруст в редукторе при движении автомобиля. Это более распространённая проблема, с которой рано или поздно столкнётся каждый водитель старой «семёрки». Хрустеть редуктор начинает после того, как в главной передаче износится несколько зубцов и шлицы на полуосях. При очень сильном износе зубцы могут сломаться. Происходит это как из-за усталости металла, так и из-за плохой смазки редуктора (это наиболее вероятная причина, так как смазка в редукторе «семёрки» часто уходит через сапун и через фланец хвостовика, которые никогда не отличались герметичностью). В любом случае ремонту такая поломка не подлежит, и шестерни со сломанными зубьями придётся менять;
износ подшипника на полуоси. Это ещё одна причина возникновения характерного скрежета за колесом. Если разрушился подшипник, то ехать на таком автомобиле нельзя, поскольку колесо может просто отпасть во время движения. Единственный вариант решения — вызов эвакуатора и последующая замена изношенного подшипника. Сделать это можно как своими силами, так и в сервисном центре.

Читать еще: Проставки между витков пружины

О регулировке редуктора

Если водитель выяснил, что главная пара шестерён в заднем мосту полностью износилась, ему придётся эту пару менять. Но просто так поменять шестерни не получится, так как между зубьями шестерён имеются зазоры, которые придётся отрегулировать. Вот как это делается:

под ведущую шестерню устанавливается специальная регулировочная шайба (они продаются комплектами, и толщина таких шайб варьируется в пределах от 2.5 до 3.7 мм);
в хвостовик редуктора устанавливается регулировочная втулка (эти втулки тоже продаются комплектами, найти их можно в любом магазине запчастей);
шайба и втулка должны быть подобраны так, чтобы вал, на котором установлена ведущая шестерня редуктора, вращался без люфта при прокручивании его рукой. После того как нужная втулка подобрана, гайка на хвостовике затягивается;

Как снять редуктор заднего моста ВАЗ 2107

Разобрать редуктор и заменить в нём всё необходимое (или поменять редуктор целиком) автовладелец может самостоятельно, сэкономив таким образом около 1500 рублей (примерно столько стоит эта услуга в автосервисе). Вот что потребуется для работы:

комплект торцевых головок и длинный вороток;
набор рожковых ключей;
набор накидных ключей;
съёмник для задних полуосей;
отвёртка с плоским жалом.

Последовательность работы

Перед началом работы из заднего редуктора обязательно сливается масло. Для этого достаточно отвернуть пробку на корпусе заднего моста, предварительно подставив под него какую-нибудь ёмкость.

Автомобиль устанавливается на яму. Задние колёса поднимаются с помощью домкратов и снимаются. Передние колёса при этом должны быть надёжно зафиксированы.
После снятия колёс откручиваются все гайки на тормозных барабанах и снимаем их крышки. Открывается доступ к тормозным колодкам.

Видео: разбираем задний мост на «классике»

Разборка редуктора и замена сателлитов

Сателлиты — это дополнительные шестерни, установленные в дифференциале редуктора. Их назначение — передавать крутящий момент на полуоси задних колёс. Как и любая другая деталь, сателлитные шестерни подвержены износу. После этого их придётся менять, поскольку ремонту эта деталь не подлежит. Для восстановления изношенных зубьев у автовладельца нет ни нужных навыков, ни нужного оборудования. Кроме того, любая шестерня в автомобиле подвергается специальной термической обработке — цементации, которая проводится в азотной атмосфере и упрочняет поверхность зубьев на определённую глубину, насыщая эту поверхность углеродом. Ничего подобного обычный автолюбитель у себя в гараже сделать не сможет. Поэтому выход только один: приобрести ремкомплект для редуктора заднего моста. Стоит он около 1500 рублей. Вот что в него входит:

пара шестерён для полуосей;
пара сателлитов для дифференциала;
сателлитная ось;
опорная шайба.

Помимо ремкомплекта для редукторов, потребуется ещё набор обычных рожковых ключей, отвёртка и молоток.

Последовательность операций

Для разборки редуктора лучше всего воспользоваться обычными слесарными тисками. Тогда работа пойдёт гораздо быстрее.

Снятый с машины редуктора зажимается в тисках в вертикальном положении.
С него откручивается пара регулировочных стопорных болтов, под которыми расположены стопорные пластины.

Итак, обычному автовладельцу вполне по силам снять редуктор с заднего моста «семёрки», разобрать его и заменить в нём изношенные части. Ничего сложного в этом нет. Определённые трудности могут возникнуть лишь на этапе регулировки нового редуктора. Но и с ними вполне можно справиться, внимательно прочитав вышеизложенные рекомендации.

Ремонт редуктора заднего моста на Ваз 2107

Крутящий момент от коробки переключения передач передается на задние колеса “семерки” через редуктор заднего моста. Шестерни, установленные в редукторе, со временем изнашиваются и начинают шуметь при движении. В этом случае придется менять или ремонтировать редуктор заднего моста ВАЗ 2107.

Где находится редуктор заднего моста

Как видно из названия, редуктор ВАЗ 2107 находится в задней части автомобиля. Размещается он внутри заднего моста, а прикручен к нему посредством восьми болтов. С другой стороны редуктора, к фланцу, прикручивается карданный вал автомобиля.

Признаки неисправности редуктора заднего моста Ваз 2107

Редуктор — достаточно дорогостоящая деталь, а его ремонт — трудоемкий и сложный процесс. Поэтому сначала следует убедиться, что причина шума именно в неисправности редуктора. Сделать это можно следующим образом:

Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.

[tip]Если задний мост гудит и при включенной, и при выключенной передаче — проблемы с редуктором отсутствуют. Если же шум наблюдается лишь когда передача включена, необходим ремонт или замена редуктора заднего моста ВАЗ 2107.[/tip]

Убедиться в наличии или отсутствии проблемы моно так:

Поставить машину, зафиксировав противооткатными башмаками.
Поднять домкратом, вывесив задний мост.
Завести двигатель, включить скорость и добавить газу, чтоб колеса вращались без нагрузки, а спидометр показывал ту же скорость, что при испытаниях на ходу.

Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.

Если без нагрузки редуктор не шумит, придется заняться его восстановлением. Изношенные шестерни начинают шуметь лишь под нагрузкой.

Причины поломки редуктора ВАЗ 2107

Конструкция редуктора достаточно надежна и “семерка” может проехать 100-300 тысяч километров без ремонта заднего моста. Преждевременный износ шестерен появляется лишь при неправильной эксплуатации:

несвоевременная замена трансмиссионного масла;
использование некачественного масла;
эксплуатация моста при недостаточном уровне масла;
частые пробуксовки автомобиля или эксплуатация в экстремальных режимах нагрузки.

Инструменты, необходимые для демонтажа редуктора

Чтобы осуществить ремонт заднего моста ВАЗ 2107, понадобятся:

набор накидных гаечных ключей;
зубило;
выколотка;
молоток;
съемник кольца подшипника;
карандаш;
емкость для трансмиссионного масла;
динамометрический ключ;
набор щупов:
штангенциркуль.

Работы необходимо проводить на подъемнике или смотровой яме.

Снятие редуктора заднего моста ВАЗ 2107

Перед снятием редуктора необходимо слить трансмиссионное масло, которое залито в задний мост ВАЗ 2107. Для этого надо подставить под сливное отверстие моста емкость для масла и выкрутить сливную пробку.

Важно: после ремонта следует залить в редуктор новое трансмиссионное масло.

Последующий порядок действий такой:

выкрутить болты крепления кардана к фланцу редуктора;
отстыковать заднюю часть кардана и опустить вниз;
поддомкратить машину (если она не на подъемнике) и снять задние колеса;
выкрутить направляющие винты тормозных барабанов;
снять тормозные барабаны;
открутить 4 болта крепления полуосей;
вытащить полуоси, освободив редуктор;
открутить 8 болтов крепления редуктора;
извлечь редуктор.

[tip]Совет: после снятия полуосей стоит проверить состояние подшипников и при необходимости произвести их замену.[/tip]

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

открутить гайку хвостовика;
снять фланец и вынуть ведущую шестерню и регулировочные кольца;
снять сальник, маслоотражатель, внутреннее кольцо подшипника;
выпрессовать съемником наружные кольца подшипников;
разобрать ведущую шестерню с дифференциалом (распорная втулка в этом случае подлежит замене).

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

кол-во зубьев на шестернях	передаточное число
на ведущей
40	22,2	2101	10	4,3
41	20,5	2106	11	3,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Ремонт редуктора заднего моста ВАЗ 2107 не всегда целесообразен. Зачастую проще заменить редуктор на новый. Стоит учесть, что новый узел будет долговечнее восстановленного.

Регулирвка и установка редуктора ВАЗ 2107

Перед сборкой редуктора все детали необходимо тщательно вымыть в керосине. Их следует осмотреть перед установкой. Зубья шестерен не должны иметь сколов или задиров и иметь цвет металла, а не быть покрытыми черным налетом от масла. Мелкие задиры оси сателлитов, шейки и посадочных мест шестерен полуосей можно обработать мелким наждаком. При наличии крупных задиров или большой выработки детали необходимо заменить.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Зазоры между шестернями редуктора регулируются при помощи регулировочного кольца, толщина которого подбирается индивидуально. Для подбора необходим штангенциркуль и щупы различной толщины. Затягивать гайку фланца необходимо с моментом 18 кгс-м.

Регулировка редуктора Ваз 2107

Почему гудит задний мост на ваз 2107

Непрочитанное сообщение JET » Пт янв 16, 2009 21:12:17

Непрочитанное сообщение Mr_Ice » Пт янв 16, 2009 22:02:42

Непрочитанное сообщение JET » Сб янв 17, 2009 14:57:42

[quote=”Mr_Ice”]По какой причине ремонтировал? сколько проехал после ремонта перед тем как он завыл? Процесс ремонта контролировал а то тебе туда могли просто опилок насыпать.[/quote]

Сколько проехал и ремонтировался ли он вообще – не знаю, т.к. купил автошку в июле 2008. Вчера добавил в масло моста присадку-ревитализант для редукторов и КПП “ХАДО”. Пока безрезультатно

Непрочитанное сообщение JET » Сб янв 17, 2009 15:43:10

Непрочитанное сообщение Soirt » Сб янв 17, 2009 17:21:41

Непрочитанное сообщение Alex » Сб янв 17, 2009 17:41:31

Непрочитанное сообщение JET » Пн янв 19, 2009 22:21:32

Непрочитанное сообщение VladiZlav » Пн янв 19, 2009 22:47:01

Re: Редуктор завыл.

Непрочитанное сообщение Demon244 » Вт янв 20, 2009 21:46:31

Дорогой ты мой человек ((( Я тебе сочувствую ((

Значит так. Было дело, и у меня завыл. Я просто ехал по трассе, и понял, шо сзади воет. Характер воя такой – на всех передачах, кроме первой и выло только когда жмешь на газ, т.е. если машина катится-в салоне тишина.

Вердикт вынесли сразу-менять. Занимался всем этим отец дома в деревне, т.к. я в Ставрополе в это время посещал пары. И вот что ему сказал мастер: вырвало два (ДВА. ) зуба на планетарной передаче, зубья перескочили, отсюда и вой. ПРИЧИНА – либо езда на скоростях 140 и выше, либо резкие старты. Естественно, было и то, и другое. Возможно, причина у тебя другая, но менять придется по-любому все. Кроме корпуса редуктора. Ну не предусмотрена семерочная трансмиссия (которая недалеко ушла от копеечной) для полетов на скоростях за 120. А ты уже на неисправном и воющем носился 140.

Как не попасть на плохой редуктор? Я в одном гаражном кооперативе наткнулся на мастера. Он специализировался именно на редукторах. У него в гараже стоял станок, чем-то похожий на фрезерный (я в них не шарю). Так вот он предлагал редуктора его собственноручного производства, проверенные на станке. Он обещал, что выть не будут. Только цена кусалась – просил 6000 рублей.

Ну, мне все дома заменили за папкин счет. Вот только, олени, подшипник на правой полуоси не заменили. Но это уже другая история

Добавлено спустя 2 минуты 50 секунд:

И еще, мое личное мнение. Абсолютно неважно, какое масло ты туда льешь. Ездит же половина классиководов на “веретенке” всю жизнь и не заморачивается! Прально? То-то и оно. Хотя я себе в коробку от нефиг делать Мобил залил. А в редукторе сейчас какой-то спецсостав от мастера плещется. Только мало я в эти сказки верю.

Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Повышенный шум со стороны задних колес

— Слабо завернуты болты крепления колеса

Необходимо подтянуть болты.

— Износ или разрушение подшипника полуоси

Необходимо заменить подшипник полуоси.

Постоянный повышенный шум со стороны заднего моста

— Деформирована балка заднего моста

Замените «чулки» заднего моста или мост целиком.

Заменяем погнутые полуоси новыми.

— Износ шлицов на полуосях

— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники

Необходимо отремонтировать редуктор, либо заменить его.

— Недостаточно масла в заднем мосту

Довести уровень до нормы, устранить подтекание.

Шум при разгоне автомобиля

— Неисправны амортизаторы

Проверить и заменить амортизаторы.

— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора

Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.

— Поврежден подшипник полуоси

— Недостаточно масла в заднем мосту

Доведите уровень до нормы.

Шум при торможении автомобиля двигателем

— Неправильный боковой зазор в зацеплении между шестернями главной передачи

Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.

— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников

Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.

Шум при разгоне и торможении автомобиля двигателем

— Износ или разрушение подшипников ведущей шестерни

Необходимо их заменить.

— Нет бокового зазора между зубьями шестерен главной передачи

Разобрать редуктор и выставить зазор между зубьями 0,08 — 0,13 мм.

Шум при движении на повороте

— Тугое вращение сателлитов на оси

Разобрать дифференциал, заменить поврежденные и деформированные детали.

— Задиры на рабочей поверхности сателлитов

Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.

— Заедание шестерен полуоси в коробке дифференциала

Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.

— Неправильная регулировка шестерен дифференциала

Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.

Стук в начале движения автомобиля

— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

— Износ отверстия под ось сателлитов в коробке дифференциала

Заменить коробку дифференциала.

— Ослабла затяжка болтов крепления реактивных тяг задней подвески

Необходимо подтянуть болты.

Утечка масла из заднего моста

— Износ или повреждение сальника ведущей шестерни

— Износ сальников полуосей

Необходимо проверить биение полуосей, прогиб балки, заменить сальник.

— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок

Затягиваем болты, заменяем уплотнительные прокладки.

Примечания и дополнения

Детали редуктора заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

1. Фланец ведущей шестерни.
2. Плоская шайба.
3. Гайка крепления фланца ведущей шестерни.
4. Сальник.
5. Маслоотражатель.
6. Передний подшипник.
7. Распорная втулка.
8. Картер редуктора.
9. Болт крепления редуктора к балке заднего моста.
10. Прокладка.
11. Пружинная шайба.
12. Болт крепления крышки.
13. Задний подшипник.
14. Регулировочное кольцо ведущей шестерни.
15. Опорная шайба шестерни полуоси.
16. Шестерня полуоси.
17. Сателлит.
18. Ось сателлита.
19. Ведомая шестерня.
20. Коробка дифференциала.
21. Ведущая шестерня.
22. Подшипник коробки дифференциала.
23. Регулировочная гайка.
24. Болт крепления стопорной пластины.
25. Стопорная пластина.
26. Стопорная пластина.
27. Болт крепления ведомой шестерни к коробке дифференциала.

Еще статьи по «классическим» автомобилям ВАЗ
