Подключение дополнительного реле на стартер

Реле втягивающее: управление работой стартера

Электрический автомобильный стартер управляется с помощью специального устройства, расположенного на его корпусе — втягивающего (или тягового) реле. Все о втягивающих реле, их конструкции, типах и принципе работы, а также о верном подборе и замене реле в случае его поломки — читайте в данной статье.

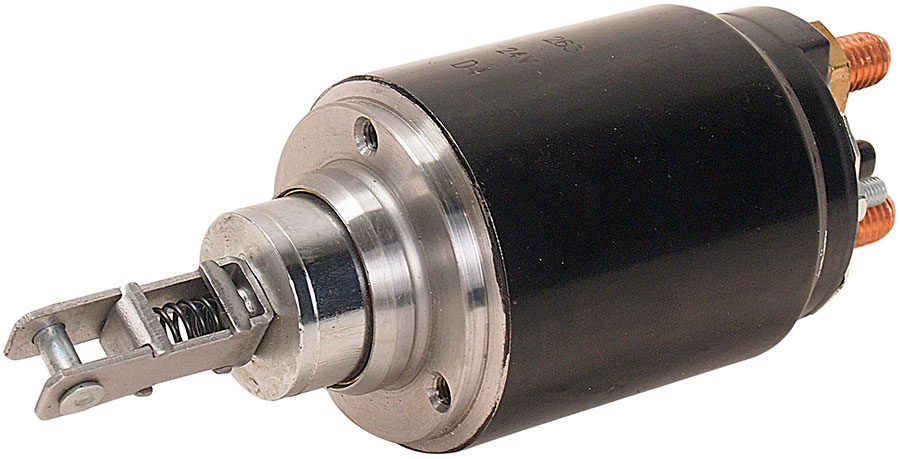

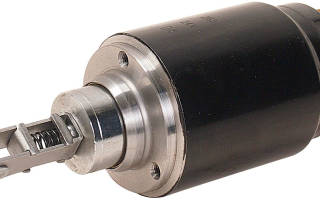

Что такое втягивающее реле стартера?

Втягивающее реле стартера (тяговое реле) — узел автомобильного электрического стартера; совмещенный с контактной группой соленоид, обеспечивающий подключение электродвигателя стартера к аккумуляторной батарее и механическое соединение стартера с венцом маховика при запуске двигателя.

Втягивающее реле входит в механическую и электрическую части стартера, управляя их совместной работой. На данный узел возлагается несколько функций:

Подвод привода стартера (бендикса) к зубчатому венцу маховика при запуске двигателя и его удерживание вплоть до момента отпуска ключа зажигания;
Подключение электродвигателя стартера к аккумуляторной батарее;
Отвод привода и отключение стартера при отпуске ключа зажигания.

Тяговое реле хотя и работает в составе стартера, но является отдельным узлом, который играет важную роль в работе системы пуска двигателя. Любая неисправность этого узла значительно затрудняет запуск двигателя или делает его невозможным, поэтому как можно скорее необходимо выполнить ремонт или замену. Но прежде, чем покупать новое реле, следует разобраться в его типах, особенностях и принципе работы.

Конструкция, типы и особенности втягивающих реле

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.

Принцип работы тягового реле

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

Читать еще: Лада ларгус комплектации и характеристики

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.

Вопросы выбора, ремонта и замены втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

Схема Подключения Реле Стартера Ваз

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Тут и зародилась идея о том, что пора менять машину на иномарку. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около рублей, но как оказалось это был драгоценный опыт.

Если ремонт не дал нужных результатов — проверьте электрическую цепь. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ
Проводка для установки дополнительного реле стартера.

Схема подключения стартера ваз инжектор.

Как видно, изменения минимальные: 1. После завершения установки проверяют работоспособность дополнительного реле методом продувки цилиндров.

В отличие от обычного реле, втягивающее реле выполняет сразу две функции — замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС. Подходящим для этого местом считается шпилька бачка омывателя.

Чаще всего перегорают электромагнитные схемы.

Схема подключения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099: 3 комментария

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Также посмотрите, какой заряд у аккумулятора. А теперь он экономит на бензине 35 рублей в год!

Осуществите замену сердечника. Зарегистрируйтесь на сайте 2.

Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера.

Если стартер не отключился, значит реле отсутствует. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Другие возможные схемы не имеют отличий от описываемой.

Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера.

Проблема непостоянная, такое может произойти раз в неделю, может и через день. Ваз схема подключения реле стартера.
РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ 2110 2111 2112

FakeHeader

Именно они соединяют реле с массой авто.

Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. При этом масса АКБ замыкается на массу стартера. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Какое назначение такого дополнительного реле и зачем его устанавливают некоторые автолюбители? Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ в другое место.

Вначале раздастся довольно громкий щелчок. Это значит, что основная система запускается, но стартёр при этом не работает. Оно синхронизирует работу стартёра.

Читать еще: Коды ацп датчиков ваз

Процесс установки

Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ.

Оно синхронизирует работу стартёра. До года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах. К этому можно добавить, что схема подключения стартера ВАЗ есть даже не у всех последних модификаций этого авто.
Установка реле стартера 2110

Схема подключения реле стартера ВАЗ 2110

Открутите торцы гаек. Для этого перемкните два контакта.

То есть, топливо не подается в рабочую камеру. Подходящим для этого местом считается шпилька бачка омывателя.

В большинстве автомобилей эти узлы неразборные. Чаще всего перегорают электромагнитные схемы.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Ваз схема подключения реле стартера.

Форма поиска

Апрель 19, Volkswagen touareg — неисправности и недостатки описание слабые места Ноябрь 13, Как выбрать самый экономичный кроссовер по расходу топлива? Обмотки и контакты также подвержены подобной деструкции.

Подробнее по ссылке. Как правильно подключить реле стартера Чтобы суметь отрегулировать систему, надо отсоединить проводку тока от ВР.

Зарплата у меня 24к в месяц, так что насобирать тысяч для меня практически нереально. Ни больше и не меньше.

Это значит, что основная система запускается, но стартёр при этом не работает. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Повод от контакта 85 на новом реле накидываем на массу. Проверка втягивающего реле на снятом стартере Проверку работоспособности реле удобнее производить на снятом стартере.
Смотреть всем у кого проблемы с включением стартера. Полезный совет от автоэлектрика.

Как подключить реле стартера и добавочное реле

Как известно, нормальное функционирование автомашины без хорошего и чёткого пуска невозможно. Настраивая систему электропуска машины, немаловажное значение следует уделять схеме «стартер-реле». Важно знать, как подключить реле стартера, чтобы не возникало никаких сложностей во всей системе запуска.

Основное реле стартера

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Система электропуска авто включает помимо стартера и реле, также элементы включения/отключения стартера, различные провода соединительного типа, главный источник питания (АКБ) и т.д.

Реле или ВР стартера приводится в действие после поворота ключа в замке зажигания. Якорь ВР и рычаг муфты свободного хода смещаются, и бендикс входит в зацепление с венцом маховика. Таким образом, обеспечивается нормальный пуск двигателя.

Чтобы суметь отрегулировать систему, надо отсоединить проводку тока от ВР. Управляющий вывод обозначен на клемме буквой М.

Затем аккумуляторная батарея снимается с родного места и подсоединяется к выводам М и S, обозначенных на клеммах. Таким образом, целью проделанной операции становится смещение бендикса. И чтобы осуществить подключение ВР к стартеру, следует прежде настроить зазор между бендиксом и упором. Также рекомендуется провести регулировку прокладки, находящейся между приводом и ВР.

Добавочное ВР стартера

На современных автомобилях априори предусмотрено добавочное ВР стартера. На старых авто реле устанавливается и подключается уже самостоятельно.

Преимущества установки дополнительного ВР налицо:

Защищает стартерное устройство от выгорания контактов в замке, что происходит по разным причинам (долгий запуск, банальный износ и т.д.);
Влияет положительно на загрузке контактов того же замка зажигания, вследствие чего контакты дольше остаются работоспособными;
Защита стартера от ситуации, когда по причине «глюка» ключа в замке зажигания (мотор запустился, а стартер продолжает крутиться).

Проверить, установлено ли добавочное ВР на автомобиле, можно так:

Посмотреть в «черном ящике» (блоке предохранителей);
Включить стартерное устройство в режиме продувки мотора – если добавочное реле стоит, то стартер обязан самостоятельно отключиться через несколько секунд.

Читать еще: Схема подключения туманок на калину

Подключение добавочного ВР

Вот как осуществляется подключение:

Зафиксировать реле в любом удобном месте (можно на шпильке бачка жидкости для очистки стёкол);
Подвести кабель к стартеру;
Снять с плоской клеммы основного реле красный проводок, а на его место вставить проводку от добавочного ВР;
Другой провод нового ВР с наконечником на 8 мм соединить с плюсом стартера;
Контакт 30 добавочного ВР надеть на освобождённый контакт основного ВР;
Прикрутить к корпусу (массе) короткий проводок под номером 85.

Добавочные реле можно приобрести в магазинах. Они продаются в комплекте, где всё предусмотрено для правильной самостоятельной установки.

Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Как подцепить кнопку на стартер через реле и в обход него

Как подцепить кнопку на стартер через реле

Сегодня водители старых машин часто желают видеть на щитке приборов удобную кнопку, легко запускающую стартер. Хотят они такой модернизации не только в целях эстетических, но и чисто практических. Узнаем из статьи, как подцепить кнопку на стартер через реле.

Уязвимость контактов

В автомашинах, выпущенных более десяти лет назад, провода стартера всегда соединяются напрямую к контактам замка зажигания. Мотор запускается только после того, как водитель повернёт ключ зажигания в крайнее положение.

Такой вариант подключения стартера прост и эффективен. Но контакты – это всегда проблема. Тем более что при срабатывании стартерного устройства вырабатывается огромное количество напряжения, вызывающего искрение. Там где искра – контакты выгорают, на них скапливается окислы и т.д. В результате этого со временем возникают проблемы с запуском двигателя, автомобилисты ищут альтернативные способы включения стартера, в том числе и напрямую от АКБ.

Как подключить стартер через реле

Как известно, в автомашинах последних годов выпуска, в которых нет кнопки, предусмотрено дополнительное реле, управляющее стартером. Таким способом обеспечивается разгрузка контактов замка, на которые теперь оказывается не такая большая нагрузка.

Системы с отдельным реле более надёжны, так как живут дольше.
Контакты замка зажигания тоже «проживают» значительно дольше.
Дополнительное реле всегда можно обновить.

Как подключить кнопку на стартер

Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?

Подключение кнопки в автомобиле, где нет добавочного реле

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

Пластиковая обшивка под рулевым колесом разбирается;
Находится разъём, подведённый к контактам замка зажигания (как правило, на этом разъёме есть фиксирующие лапки);
Нажать на лапки, освободив разъём, и вытянуть его.

Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.

Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.

Ставится кнопка в удобном для водителя месте;
К ней подводятся найденные провода.

Подключение кнопки через реле

В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.

Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.

Как подключить кнопку стартера через реле

Затем нужно подключить тестер одним концом к каждому из плюсовых проводов, а другим – измерительный прибор подсоединить к массе. Сам прибор нужно поставить в рабочий цикл измерения тока. Задачи проверки: найти кабель, выдающий 12V при повернутом до упора ключе.
