Установка противотуманных фар на Калине

Противотуманные фары (противотуманки) — это дополнительные источники света, применяемые на транспортных средствах. Благодаря им водитель лучше видит дорогу в любое время суток в условиях плохой видимости из-за погоды (туман, снег, дождь).

Их устанавливают на транспорт вместе с основными фарами. Водители должны иметь в виду, что такие фары не заменят ближний свет, так как у них небольшая дистанция освещения.

Наиболее эффективные фары с желтым свечением — они более заметны в темноте, не слепят встречных автомобилистов и лучше освещают туман. Противотуманки это отдельные световые приборы в собственном корпусе. Они монтируются чуть ниже основных фар.

Главное свойство таких фар — распределение светового потока. Противотуманки есть не в каждом автомобиле, их приходится докупать.

Плохие метеоусловия всегда были испытанием для водителей. Они ухудшали обзор водителя и мешали правильно оценивать дорожные условия. Многие водители, на свой страх и риск, ездили на большой скорости без противотуманок — в итоге, многие попали в ДТП. Главный помощник, который создает безопасность в таких условиях — это светосигнальная система автомобиля.

Противотуманные фары освещают дорогу всего на 10 метров, но и этого вполне достаточно для безопасного передвижения. Также они подсвечивают обочину дороги (что очень выручает на извилистых дорогах) и дорожную разметку.

Такие фары выручают и без тумана, в темноте они прекрасно видят узкую дорогу с резкими поворотами. Некоторые автомобилисты устанавливают сзади противотуманный красный фонарь, который очень приметен издалека.

Цена противотуманных фар

На данную модель авто есть много противотуманок, отличающихся по цене, производителю, качеству и комплектации. Самые распространенные:

По внешнему виду фары бывают:

Примерная цена противотуманок — от 1500 рублей. Можно их установить самостоятельно в гараже? с помощью инструкции, дополнительных инструментов и свободного времени. Если ничего такого нет в распоряжении — лучше обратиться в СТО. В любом сервисе свой прейскурант на услуги, в частности, на установку ПТФ. В среднем выходит от 3000 рублей.

Установка противотуманных фар

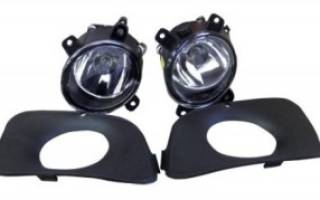

Для начала нужно приобрести набор ПТФ (2 фары + 2 рамки) и набор для установки ПТФ (реле ПТФ, кнопка включения, провода, саморезы, коннекторы и инструкция).

Кроме этого понадобятся:

• отвертки крестовая и плоская;
• гаечный ключ на 8 и 10;
• щипцы;
• изолента;
• нейлоновые стяжки.

Универсальная пошаговая инструкция по установке ПТФ на Ладу:

1. Открутить крепительные детали и стянуть бампер.

2. Отогнуть защелки плоской отверткой и достать заглушки. Прикрепить каждую противотуманную фару 3 саморезами.

3. Внутри машины под педалью сцепления вытолкнуть уплотнитель и вытянуть провода ПТФ.
4. Добавить провода ПТФ к основным, остальные провода закручиваем стяжками.
5. Минусовые клеммы крепим к болтам на кузове автомобиля.
6. Установить управляющую кнопку с реле на приборную доску, подключить к реле розовый провод из блока предохранителей.
7. Предохранитель должен быть на 15 А. К нему и проводам ПТФ подключаем силовые контакты реле 30 и 87.
8. Проверить правильность установки и включить фары кнопкой. Если все сделано правильно — фары горят.

9. Аккуратно собрать бампер, дабы не зацепить провода и не растерять деталей. Перепроверить работоспособность системы освещения.

Итог установки

После установки противотуманных фар можно настроить направленность и насыщенность освещения. Машину достаточно поставить на расстоянии 5 метров от стены на ровный пол.

Прикрываем одну фару картонкой или тряпкой (как глаз у окулиста) и крутим наладочный винт, пока верхний уровень луча не будет на 50 мм ниже уровня фар. То же проделать с другой фарой. Самая точная настройка делается в автосервисе с помощью реглоскопа.

Любой транспорт, не только автомобиль нуждается в противотуманных фарах. Кто знает, возможно они уже спасли вам жизнь, а вы даже не подозреваете об этом. Они так же, как и основные фары, нуждаются в уходе и техосмотре. Меняйте лампы, если они перегорели. Любите и цените свой транспорт, и он будет вам служить долго и исправно.

Установка противотуманных фар на «Калину»

Содержание

Виды ПТФ и подготовка к их установке на «Калину»

Установка ПТФ своими руками

Подключение ПТФ к проводке автомобиля

Регулировка противотуманок и ПДД

Противотуманные фары относятся к дополнительному наружному освещению автомобиля и обеспечивают безопасность движения при неблагоприятных погодных условиях посредством горизонтального освещения дороги и обочины. Установка противотуманных фар на «Калину» производилась заводом изготовителем не на всех модификациях, поэтому проблема самостоятельной установки ПТФ существует в кругах автолюбителей.

Виды ПТФ и подготовка к их установке на «Калину»

Противотуманные фары – это самостоятельные световые приборы в собственном корпусе, крепятся ниже основных фар и не заменяют основной свет из-за маленькой дальности освещения. Оптимальный выбор – это ПТФ с желтым светом, который хорошо видно в тумане, он не слепит водителей встречного транспорта и подсвечивает дорожную разметку. Передние противотуманные фары мощностью 50 Вт, задние – 21 Вт. Иногда устанавливают задний красный фонарь, который хорошо виден вдалеке.

Противотуманные фары – это самостоятельные световые приборы в собственном корпусе

Противотуманные фары «Лада Калина» различные по комплектации, виду, производителю:

• с плоским стеклом (если производитель Bosch – продаются парой, у аналога ТМ «Луч» – нет клапана запотевания);
• с выпуклым, как линза, стеклом (можно приобрести поштучно от ТМ «Автосвет» или китайский ProSport);
• сдвоенные или одинарные;
• различной геометрической формы (круглые, квадратные, овальные);
• для наружной установки или утопленные внутрь.

Из-за того, что на «Калину» не предусмотрена электропроводка, для установки необходимо докупить помимо самих противотуманных фар с накладками, еще и комплект, состоящий из:

• проводов в гофре;
• маркированное реле для установки в монтажном блоке;
• кнопки включения фар;
• метизов (саморезы);
• коннекторов для соединения проводов;
• инструкции по установке с электрической схемой.

Противотуманные фары Lada Kalina

Из инструментов вам понадобится:

• ключ на 8 и 10;
• плоская и крестовая отвертка (большого размера);
• кусачки;
• пластиковые стяжки для фиксации проводов;
• изоляционная лента.

Установка ПТФ своими руками

Установка противотуманных фар на «Калину» может производиться как со снятием бампера (для новичков), так и без такового (с демонтажем передней части подкрылок). Если бампер решено не снимать, для удобства выкрутите руль до упора в ту сторону, с которой начинаете установку, затем смените сторону. Мы предлагаем вам универсальную, пошаговую инструкцию по установке ПТФ на «Ладу Калина», состоящую из двух этапов: работа снаружи кузова (включая демонтаж бампера), монтаж изнутри.

Нужно снять заглушку противотуманок Калины

Работу снаружи выполните в такой последовательности:

• выкрутите крепежи пор решеткой снизу бампера и в колесных арках;
• выведите бока бампера из-под арок колес и снимите его;
• с помощью плоской отвертки отогните защелки на заглушках и вытащите их;
• в образовавшиеся углубления установите приобретенные ПТФ;
• закрепите фары с помощью саморезов из комплекта установки изнутри бампера (по 3 шт. на каждую);
• установите накладки ПТФ до щелчка;
• отрегулируйте свет, после подключения электрики (с помощью рулетки и шестигранника);
• смонтируйте бампер в обратном порядке.

По желанию, накладки, которые идут в комплекте с фарами, можно окрасить в желаемый цвет. Если вы выбрали ПТФ нестандартной формы, придется выпиливать место для установки самостоятельно.

Внутренние работы делятся на: подключение ПТФ внутри салона, работа в моторном отсеке.

По желанию, накладки, которые идут в комплекте с фарами, можно окрасить в желаемый цвет

Подключение ПТФ к проводке автомобиля

Подключение ПТФ начинается внутри салона:

• найдите под педалью сцепления уплотнитель, вытолкните его и протяните в отверстие проводку противотуманных фар, помогая себе проволокой;
• соедините провода ПТФ с основной проводкой стяжками;
• снимите приборную панель, чтобы добраться до монтажного блока;
• дальнейшая протяжка электрики и демонтаж зависит от места установки кнопки включения ПТФ (в промежуток между сиденьями, вместо кнопки включения кондиционера, в блок управления наружным освещением);
• снимите заглушку и установите кнопки в нужном месте (в инструкции по установке рекомендуется место на центральной консоли, слева от кнопки включения обогрева заднего стекла);
• протяните два длинных провода от кнопки включения ПТФ к монтажному блоку через панель приборов (питание кнопки подводится через розовый провод из блока предохранителей);
• выдвиньте монтажный блок насколько возможно и подсоедините к нему реле, предохранители и провода от кнопки включения по инструкции (предохранитель должен быть на 15 А, к нему и проводам ПТФ подключаем силовые контакты реле 30 и 87);
• перейдите для работы в моторный отсек;

Перейдите для работы в моторный отсек

• проверьте работоспособность системы, заизолируйте контакты;
• установите назад панель приборов.

В моторном отсеке выполните следующее:

• откиньте клемму «+» с аккумуляторной батареи, для безопасности подключения;
• положите гофру с проводкой для ПТФ параллельно штатной в левом крыле автомобиля (к левой колодке коротким концом, к правой – длинным);
• подключите провода к самим фарам с помощью колодок;
• клемму «-» от каждой фары подключите под гайки крепления рамы радиатора на кузове;
• клемму «+» подсоедините к аккумуляторной батарее по приложенной в инструкции схеме;
• верните клемму «+» на аккумулятор и проверьте работу фар.

Регулировка противотуманок и ПДД

После установки и подключения противотуманных фар на «Ладу Калина» нужно обязательно выполнить регулировку направления и яркости светового потока. Автомобильный свет должен падать под определенным углом, со смещением в правую сторону для леворульных автомобилей, и влево – для праворульных (положение № 699 «Автомобильной международной конвенции» от 12.12.1999).

Чтобы правильно отрегулировать свет фар самому, нужно:

• залить полный бак бензина;
• сделать в шинах одинаковое давление, отвечающее инструкции по эксплуатации автомобиля;
• поставить машину на площадке с ровным покрытием и стеной или забором перед ней на расстоянии 5–10 м от преграды;
• посадите за руль человека массой 75 кг или утяжелите водительское сидение неживым предметом. Загрузите багажник на 70 кг;
• измерьте расстояние от земли до центра ПТФ и проведите на стене горизонтальную линию на той же высоте;
• включите фары и с помощью винта, который находится в отверстии снизу накладки, отрегулируйте световой поток. Для этого по очереди закрывайте фары непроницаемым материалом и центруем по отмеченному на стене уровню, полученный поток должен быть на полметра ниже света основных фар. Расстояние между центрами световых пятен – 1200 мм;
• все действия проводить в темное время суток.

Все действия проводить в темное время суток

Согласно ПДД, противотуманные фары нужно использовать только при недостаточной (из-за погодных условий) или ограниченной видимости.

Правилам ЕЭК ООН гласят, что горизонтальный угол рассеивания света противотуманных фар должен быть до 70° и иметь четкую границу. Минимальная высота установки – 250 мм от поверхности дороги, максимальная – 700 мм, но не выше основных фар. Чем выше установлены ПТФ, тем хуже они будут исполнять свою функцию.

Как установить противотуманки на “Калину”?

Противотуманные фары предназначены для более интенсивного освещения дорожного полотна в условиях недостаточной видимости и в плохих погодных условиях. Такая оптика иногда используется и днем, когда автомобиль движется за городом. Нужно заметить, что особенность противотуманных фар – это более широкий угол направленности светового потока. Эти фары выдают плоский и широкий горизонтальный луч. Противотуманки на «Калину» штатно устанавливаются не во всех комплектациях. Поэтому вопрос выбора и установки этой оптики очень актуален для владельцев данных автомобилей.

Как выбрать противотуманные фары

Завод-изготовитель комплектует автомобиль ПТФ только в одной комплектации – это максимальное оснащение «Люкс». Владельцы других версий вынуждены устанавливать противотуманки на «Калину» своими руками.

Но предварительно необходимо знать, какими бывают эти фары. Различают их по трем критериям:

• Производитель.
• Качество производства оптики.
• Комплектация.

Если учесть данные факторы, то наиболее оптимальным вариантом считается несколько фар от разных брендов. Так, оптика от Bosch оснащается плоским стеклом, отличающимся высоким качеством. Штатные противотуманные фары для рассматриваемого авто изготавливаются в Рязани. Оптика оснащается плоским стеклом.

Более доступным аналогом считается продукция «Киржач». Эта оптика отличается выпуклым стеклом. В ней за счет применения выпуклой линзы световой поток концентрируется и направляется туда, куда нужно. По отзывам владельцев, это добротная конструкция. Качественные противотуманки на «Калину» выпускает «Луч». Но фары не комплектуются клапаном запотевания. Это аналог Bosch, который выпускается отечественным производителем.

Если необходимо установить ПТФ, но при этом хочется сэкономить средства, на рынке представлена масса китайской продукции. Среди этих изделий можно найти вполне качественные фары. Один из китайских брендов – «ПроСпорт». Говорить что-то о качестве китайской продукции нельзя. Один экземпляр может быть неплохим, а другой выйдет из строя буквально через несколько дней. Если выбирать хорошие противотуманки на «Калину», то это либо Bosch, либо «Киржач». Это самые популярные производители, продукция которых пользуется широким спросом автовладельцев. Они будут служить достаточно долго.

Стандартная комплектация противотуманной фары

ПТФ любого производителя имеет стандартную комплектацию. Так, в комплект входят рамки для крепежа, сама оптика в количестве двух штук.

Еще в наборе есть крепежные болты, провода и разъемы, реле, кнопка для включения/выключения, коннекторы для соединения проводов и саморезы. Часто устройства дополнительно укомплектованы гофрой, в которой можно скрыть провода.

Как поставить на автомобиль «Калина» противотуманки?

Установка проводится без необходимости демонтажа бампера. Для того чтобы выполнить монтаж, необходимо лишь открутить и снять передние части подкрылков. Заглушку на бампере можно удалить при помощи плоской отвертки. В комплект производитель часто включает специальное крепление-рамку. Она устанавливается вместо заглушки в бампере. Сама же оптика устанавливается и закрепляется в последнюю очередь.

Но есть способ монтажа, где необходимо демонтировать бампер. Для этого вначале выворачивают саморезы и крепёжный болт, а после этого выводят боковины бампера из-под колесных арок. Далее снимаются заглушки и ставятся противотуманки. «Калина» продолжает стоять на месте. Изнутри ПТФ закрепляются тремя саморезами к бамперу. Снаружи до щелчка на место заглушки устанавливается декоративная рамка.

Подключение противотуманок

Первым делом жгут проводов проводят под капотом и подключают при помощи комплектных разъемов к левой и правой фаре. «Масса» закрепляется на кузове. «Плюс» подсоединяют к клемме аккумулятора по приложенной производителем схеме (одна из них представлена на фото ниже).

Далее жгут, который находится под капотом, протягивают в салон. Лучше и удобней это делать вдоль штатного жгута проводов, что расположен в левом крыле. Удобнее это делать, если предварительно демонтировать подкрылок. Далее все работы будут проводиться в салоне. Необходимо снять пепельницу. Для этого выворачивают четыре винта. Через проем выталкивают заглушки кнопок.

Под этими заглушками есть еще два винта. Они удерживают накладку на панели приборов. Затем снимают ручки регулировки температуры. Их можно легко снять, если потянуть на себя. Далее аккуратно отодвигают накладку на панели и вместе с этим выталкивают заглушку для кнопки кондиционера. На место заглушки будет установлена кнопка, управляющая противотуманками.

Короткие белый и черный провода соединяют при помощи коннекторов с проводами такого же цвета, которые идут от кнопки подогрева заднего стекла. Длинные провода протягивают от кнопки к монтажному блоку через приборную панель. Для удобства работы монтажный блок нужно выдвинуть в салон. В верхней части рукой ищут тот конец жгута, который приходит из-под капота.

Итак, у нас есть три провода, которые приходят из-под капота и два, идущие от кнопки. Сейчас необходимо соединить систему предохранителей и реле по схеме, приложенной производителем. Далее следует проверить, как работают противотуманки. «Лада Калина» загоняется в темное помещение. Если все в порядке, тогда можно собрать салон обратно. Реле, а также предохранители устанавливают в монтажный блок. Все соединения изолируют. Сборку проводят в обратной последовательности. Единственная сложность, которая может возникнуть, – это установка панели приборов на ее место. Удобнее вначале закрепить верхние защелки, а затем нижние.

Регулировка ПТФ

Чтобы получить максимальную эффективность от противотуманных фар, необходимо отрегулировать свет. Это простая процедура, с которой без труда справятся даже новички. Прежде чем начать настройку, необходимо установить автомобиль на максимально ровную площадку. Нужна стена или сплошной забор перед этой площадкой. Именно в этом месте и будут настраиваться противотуманки, на “Ладу Калину” установленные. Первым делом специалисты рекомендуют проверить давление в шинах. Важно, чтобы оно было одинаковым во всех колесах. Только так автомобиль будет стоять идеально ровно. Затем проверяют расстояние от центральной точки фары до земли. На стене на этой же высоте проводят линию. По нормам ГОСТ необходимо, чтобы на сидении водителя была нагрузка в 75 кг.

Настройку выполняют в темное время суток. Машину ставят на площадку на расстоянии 5 метров от стены. Затем включают фары. Сам процесс настройки выполняется при помощи специального винта. Он находится в нижней части заглушки. Для процесса потребуется крестообразная отвертка. Одну из фар закрывают любым непрозрачным материалом, а затем при помощи отвертки регулируют световой поток так, чтобы центр его был на прочерченной линии или ниже ее. Затем эту же операцию проводят для другой фары.

Лампочки для ПТФ

Лампочка противотуманки на “Калину” ставится с цоколем H11. Главный плюс этого цоколя в том, что он обеспечивает высокую мощность. Сейчас выпускают галогенные и светодиодные лампочки данного типа.

Устанавливают их, в том числе и на противотуманные фары. Давайте рассмотрим, что можно выбрать.

“Осрам”

Это одни из самых ярких ламп в своей категории. Изделие состоит из нескольких элементов. Это радиатор, стабилизатор, линза и светодиоды повышенной яркости. Запитывается лампочка от бортового напряжения в 12 В. Мощность составляет 55 Вт.

“Филипс Блю Вижн”

Эта лампа тоже может использоваться в противотуманных фарах. Она галогенового типа. За счет применения производителем специальных технологий, свечение напоминает ксеноновый свет. Яркое, белое свечение отлично освещает дорожное покрытие. Его поток составляет 1 350 лм. Также эта модель характеризуется высоким сроком службы и хорошим качеством сборки.

Заключение

Вот таким образом устанавливаются противотуманки. “Калина”, лампы для ПТФ которой имеют цоколь Н11, будет хорошо освещать дорожное полотно в туман, дождь и в других погодных условиях.

Какие противотуманки можно установить на Калину 2

Противотуманки на Калину второго поколения монтируют своими руками под главными фарами. Прежде чем установить оптику, изучается схема подключения ПТФ.

Принципы классификации

Для ПТФ характерен направленный и дальний диапазон светового потока. С учетом качества и класса специалисты различают следующие виды противотуманных фар:

• квадратные;
• круглые;
• сдвоенные;
• для внешнего монтажа.

На Калину второго поколения можно установить галогенные либо ксеноновые лампы. Для последнего вида оптики характерны следующие преимущества:

• хорошая яркость;
• длительный эксплуатационный срок.

Специалисты рекомендуют устанавливать на Ладу Калину 2 противотуманки от немецкого производителя OSRAM.Оптика любого цвета освещает дорогу в равной степени. Российская продукция маркируется знаком «Е22». Противотуманные фары с маркировкой «02» соответствуют всем международным требованиям. Существует определенная система маркировки оптики:

• «С» — отдельный прибор ближнего света;
• «R» — оптика дальнего света;
• «H» — фара с галогенновой лампой;
• «PL» — лампа с рассеивателем, изготовленным из оптического пластика;
• «S» — блок-фара из стекла.

При выборе противотуманной фары специалисты рекомендуют отдавать предпочтение оптике с герметичным и прочным корпусом, толстым пластиком. Стеклянные фары могут быстро выйти из строя. Можно устанавливать на Калину 2 аэродинамические противотуманки с надежным креплением.

На автомобиль лучше устанавливать разборные ПТФ. В такой оптике можно заменить стекло либо перегоревшую лампу.

Ремонтные работы

Чтобы установить своими руками на Калина 2 некоторые вышеперечисленные модели, потребуется переделать крепления. В противном случае можно выбрать:

• туманки от Bosch — немецкая оптика укомплектована качественным стеклом. Для таких противотуманных фар характерна дальность света;
• оптика от «Луч» — низкая цена и качество;
• туманки «ProSport» (китайский производитель);
• продукция от «Киржач» (линзованные фары).

В комплекте с противотуманными фарами идут заглушки и накладки. Чтобы установить на Лада Калина 2 новые светодиодные либо противотуманные фары, потребуется:

• комплект оптики;
• проводка;
• реле;
• кнопка;
• предохранитель с держателем;
• стяжки.

ПТФ необходимо устанавливать в штатные отверстия. В противном случае фары располагают симметрично по отношению к продольной оси (выше 25 см от асфальта и на расстоянии до 40 см от плоскости бокового габарита). Мощность осветительного прибора должна находиться в пределах 50-60 Вт. На цоколе лампы должны быть следующие обозначения: H-3, H-1.

Перед тем как подключить ПТФ, рекомендуется определиться с методом установки оптики:

• с предварительным демонтажом бампера;
• без проведения демонтажных работ.

Первый метод используют новички. Установка и подключение противотуманных фар по второй методике используется квалифицированными мастерами.

Пошаговая инструкция демонтажа

Чтобы демонтировать передний бампер своими руками, предварительно надо выкрутить крепежные элементы. Они расположены под решеткой радиатора. Затем выкручивают крепления (из арок колес), при помощи которых фиксируется бампер. Боковушки последней конструкции выводят из-под арок колес. Следующий этап заключается в демонтаже бампера.

Чтобы снять заглушки, применяют плоскую отвертку. Противотуманки прикручивают саморезами. На 1 фару потребуется 3 крепежные элемента. Уплотнитель, расположенный под педалью сцепления, выталкивается. Провода от оптики вытягивают. Для этого используют металлическую проволоку. Проводка от ПТФ соединяется с основной проводкой.

Так как ПТФ потребляет 110 Вт, поэтому схема подключения такой оптики предусматривает установку реле. Управляющая кнопка монтируется на приборной панели. Подводка питания к оптике производится с помощью розового провода, находящегося в блоке предохранителей. Сила тока предохранителя, используемого для подключения противотуманки, должна равняться 15А.

После составления схемы рекомендуется самостоятельно проверить правильность соединений. Затем подключают клемму блока питания. Кнопка, установленная на торпеде, включается. Если вышеописанная работа выполнена правильно, тогда фары работают нормально. Для получения «холодного» освещения в ПТФ вставляют ксенон. Следующий этап заключается в монтаже бампера и повторной проверки правильности работы цепочки.

Регулировка света

Когда фары установлены, надо отрегулировать их направление и яркость света. Лада Калина второго поколения устанавливается на ровную поверхность (5 м от стены). Затем одна фара закрывается картоном. При вращении винта для регулировки следят за границей исходящего светового потока (ниже 0,5 м от уровня света главных фар).

Чтобы выполнить точную регулировку, используют реглоскоп.

Принцип его работы заключается в том, что перед источником света устанавливается встречная оптика с фотоэлементом. При этом его оптическая ось должна быть параллельна продольной оси Калины. Применение зеркальной системы ориентации позволяет произвести точную регулировку фар. При отсутствии должного опыта в использовании реглоскопа диагностику туманок должен выполнять специалист.

Для измерения силы света оптики применяется фотоэлектрическое устройство. Многофункциональные реглоскопы позволяют произвести подробный анализ распределения света. Подобная методика используется на СТО.
