Разъем бск ваз 2114

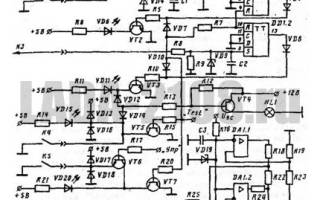

Схема и принцип работы БСК ВАЗ-2108 (2109)

В сети часто встречается схема подключения БСК, но очень трудно найти схему самой БСК. В одних из методических указаний попались и схема, описание работы. Похоже, это только фрагмент схемы, но и он может быть полезен. Итак, текст ниже это цитата из “Электронные системы мобильных машин”, авторы Доровских Д.В., Курочкин И.М.

Сигнализатор VD2 «пристегните ремни» загорается при подключении концевого выключателя К1 пристёгнутых ремней к корпусу автомобиля. Резистор R1 служит формирователем тока через светодиод VD2, а диоды VD1, VD3 обеспечивают защиту индикатора от помех.

Сигнализатор VD6 износа тормозных накладок работает следующим образом. При первом же торможении при изношенных накладках датчик износа накладок (замыкающего типа) подключает контакт К2 БСК к корпусу автомобиля. Нормально открытый ключ на транзисторе VT1 закрывается на выходе 1 триггера DD1.1 устанавливается высокий уровень напряжения, который через диод VD5 и резистор R5 открывает транзистор VT2. При этом начинает светиться светодиод VD6.
Отключение сигнализатора произойдёт только при выключении замка зажигания. Контроль исправности сигнализатора осуществляется сигналом «Test» через диод VD7. Этот же сигнал через резистор R7 сбрасывает триггер в исходное состояние. Цепь R4, VD4 и С1 служит для ограничения по амплитуде и фильтрации помех сигнала, идущего от датчика износа тормозных накладок.

Сигнализатор VD11 неисправности ламп тормозных и габаритных фонарей работает по сходному принципу. При неисправности хотя бы одной из ламп на контакте КЗ БСК появляется напряжение бортсети автомобиля (с выходного транзистора реле контроля исправности ламп). При помощи цепочки R8, R9, VD9 это напряжение ограничивается до 4,7 В. Одновременно фильтр R8, С2 служит для защиты сигнализатора от ложных срабатываний по наведённым помехам. Триггер DD1.2 устанавливается в логическую «1». Высокий уровень сигнала с выхода 13 DDI.2 через диод VD8 и резистор R10 открывает транзистор VT3. При этом начинает светиться светодиод VD11. Отключение сигнализатора происходит только при выключении замка зажигания. Через диод VD10 осуществляется контроль исправности сигнализатора по сигналу «Test».
Одновременно с включением сигнализатора VD11 база транзистора VT4 через резистор R13, диод VD12 и транзистор VT3 подключается к корпусу автомобиля, что приводит к включению сигнализирующей лампы HL1 «STOP».

Сигнализатор VD15 аварийного давления масла загорается при подключении контакта К4 датчика давления к корпусу автомобиля. Транзистор VT5 служит для проверки сигнализатора по сигналу «Test». При включении сигнализатора VD15 через диод VD14 и резистор R13 на базу транзистора VT4 поступает отпирающее смещение напряжения и одновременно загорается сигнализирующая лампа HL1
«STOP». Диоды VD13, VD16 предохраняют сигнализатор от ложных срабатываний по помехам.

Аналогично работает и сигнализатор уровня тормозной жидкости, который на схеме не показан.

Сигнализатор VD20 уровня омывающей жидкости работает следующим образом. Если уровень омывающей жидкости ниже определённой отметки, то датчик уровня через контакт К5 подключает эмиттер транзистора VT6 к корпусу автомобиля. При включении замка зажигания, когда частота вращения коленчатого вала двигателя меньше 750 мин–1, на специальном контакте БСК «Упр» присутствует сигнал, открывающий транзистор VT6 через резистор R17. При этом светодиод VD20 светится. Через транзистор VT7 сигнализатор проверяется по сигналу «Test». Таким образом, можно контролировать уровень омывающей жидкости при включении замка зажигания после окончания сигнала «Test», т.е. осуществлять так называемый «предвыездной» контроль данного параметра.

Аналогичным образом работают и сигнализаторы уровней масла и охлаждающей жидкости, не показанные на схеме.

Сигнализатор VD21 контроля напряжения бортовой сети имеет схему управления, собранную на компараторах DA1.1, DA1.2 и транзисторах VT8, VT9. Напряжение, пропорциональное напряжению бортовой сети автомобиля UБC, с делителя напряжения на резисторах R16, R27 подаётся на инвертирующий вход компаратора DA1.1 и неинвертирующйй вход компаратора DA1.2. Соотношение номиналов прецизионных резисторов в делителе R19, R23, R29 выбрано таким образом, что компаратор DA1.1 переключается из состояния «0» в состояние «1» при напряжении бортовой сети UБС 15 В.
При напряжении UБС 15 В управляющий сигнал транзистора VT8 модулируется при помощи транзистора VT9 частотой 2 Гц. При этом светодиод VD21 мигает с частотой 2 Гц. Стабилитрон VD19 и конденсатор СЗ обеспечивают защиту схемы от импульсных перенапряжений, возникающих в бортовой сети автомобиля.

Не работает блок индикации ваз 2114

Не работает блок индикации контрольных ламп, купил 14 недавно как первую машину, есть сигналка, есть БК штат, а вот блок индикации не работает (скорее всего)

Так вот, можно ли его оживить или покупать новый?
а так же вопрос про Центральное освещение салона, из 3 положений работает только 1, при открытии дверей не работает и звукового сопровождения нет, постоянно не светит, работает только в положении когда надо держать его рукой (кстати в этот момент при включеных габаритах БК издаёт похожий но ужасный звук как у открытых дверей (они закрыты) )

Связано ли это с Блоком ламп или ещё с чем то?
Ваз 2114, 2004г, 1.5i

Адаптер для диагностики ELM327 V1.5 ► ali.pub/2e82kw
(эта версия наиболее полная, в отличие от V2.1 и подходит к намного большему количеству автомобилей с разными ЭБУ)

БИ БСК ВАЗ (Блок индикации бортовой системы контроля ВАЗ)
Панель индикации ваз 2114 2113 2115 и блок индикации бортовой системы контроля ваз 2110 часто выходят из строя из-за поломки Микровыключателя. Замена замка зажигания ВАЗ только из-за одного выключателя нецелесобразна.

►Восстановление аккумулятора 12 летней давности. РЕАНИМАЦИЯ . Переполюсовка и
Вторая жизнь аккумулятора automobilrevue.net/v/MjBlOFBJckprZUE

В данном видео я покажу свой вариант решения проблемы с БСК ВАЗ, Доработка БСК ВАЗ (режим реального времени) и Распиновка БИ БСК.
Переделка БСК очень проста и элементарна!

Штатная БСК производит опрос всех датчиков ТОЛЬКО при включении зажигания. Это означает, что если упал уровень охлаждающей жидкости (лопнул бачок Охлаждающей Жидкости или потёк патрубок из-под хомута), то водитель об этом не узнает пока в следующий раз не включит зажигание, или не увидит стремительно растущую температуру Антифриза(Тосола/воды)
Ну а индикатор “износ тормозных колодок”, он же -датчик износа колодок ваз 2114 мониторит в режиме реального времени, то есть, постоянно, при включенном зажигании.

Конечно, остается большой загадкой, почему работники АвтоВаза не догадались реализовать режим Он Лайн для уровня ОЖ. Ведь, датчик тормозных колодок присутствует на небольшом количестве автомобилей Лада Самара, а вот датчик уровня воды(Охлаждающей жидкости) имеется на ВСЕХ авто.

Самая распространенная проблема, почему бск ваз 2114 не работает — это микровыключатель в замке зажигания. Но прежде,чем подавать Плюс принудительно(например от клавиши/кнопки габаритных огней) , необходимо убедиться в исправности предохранителя F16.

Блок индикации бортовой системы контроля БИ БСК 2114 предназначен для установки в автомобили семейства САМАРА и САМАРА-2 (2108-21099 и 2113-2115) для индикации неисправностей систем автомобиля. Блок устанавливается в штатное место на панели приборов и подключается соответствующим разъемом к Бортовой Электросети автомобиля(с)schetmash.com

БИ БСК располагается под Штатным БК (Бортовой Компьютер), а при его отсутствии — под заглушкой БК 2114

БИБСК Ваз имеет выходы к сигналам с датчиков:

-Реле контроля исправности ламп(нужна доработка если используются Диоды в Габаритах)
-Датчик концевики дверей
-Датчик уровня масла
-Датчик уровня охлаждающей жидкости
-Датчик уровня омывающей жидкости
-Датчик ремня безопасности(датчик непристегнутого ремня)
-Датчик тормоза(датчик износа колодок)
-Датчик открывания двери водителя(концевик)

БСК ВАЗ 2113 2114 2115. БИ БСК не работает. Доработка + online
________________________

►Понравилось видео — подпишись на канал :

#домашниесамоделки #своимируками #самоделки #бибск #бск #бк #Блокиндикации #бортоваясистемаконтроля #ваз
#ваз2114 #ваз2113 #ваз2115 #РаспиновкаБИБСК

Блок индикации бортовой системы контроля ваз 2114 – является контрольной электронной схемой со звуковыми сигналами и световыми индикаторами в количестве 7 штук.

Светодиодные индикаторы

Каждый из индикаторов имеет собственное значение и символическую интуитивно понятную картинку.

Горение индикатора означает неисправность в следующих функциях автомобиля:

1. Уровень масла.
2. Омывающая жидкость.
3. Охлаждающая жидкость.
4. Двери.
5. Фары.
6. Ремни безопасности.

Проверка индикации

Существует 5 режимов индикации:

• выключен – когда ключ отсутствует в замке зажигания;
• режим ожидания — бск ваз 2114 переходит в него когда ключ в замок зажигания вставлен,но остается в позиции «Выключено», если открыть дверь, будет выдаваться ошибка о забытом ключе. Необходимо закрыть дверь или вынуть ключ для остановки звукового сигнала;
• тест – включается, когда ключ в замке зажигания поворачивают в позицию «Зажигание». Звуковой сигнал и включение всех лампочек системы сигнализируют о исправности прибора. После производится тестирование всех систем, датчики при этом находятся в выключенном состоянии;
• предварительный тест — после окончания тестирования блок индикации ваз 2114, если присутствуют неисправности, то диод отвечающий за определенный параметр начинает мигать в течении 8 секунд, после чего равномерно горит, пока ключ не будет возвращен в позицию «Выключено». Мигание индикатора сопровождается ритмичным звуковым сигналом;
• тест при работающем двигателе – данный режим для бск 2114 является завершающей стадией контроля. Контроль параметров датчиков переходит в спящий режим. Он осуществляет лишь периодический дополнительный контроль работоспособности автомобиля. Все неисправности, возникшие в этом режиме, запоминаются до конца поездки и лампочки горят ровным светом.

В случае возникновения неполадок в движении, оповещение осуществляется по алгоритму предварительного теста с 8с. миганием.

Неполадки системы

Обобщая опыт водителей, наиболее частые неполадки возникают в замке зажигания. Концевик в нем должен получать 12 вольт. Иногда это установщики путают схему, после чего БСК не только не видит дверь, но и вообще не работает. Для проверки работоспособности необходимо отключить концевик. Если БСК включился, но не видит дверь, то проблема именно тут.

Для остальных случаев придется прибегнуть к поочередной проверке систем по схеме распиновки:

Подключение бортового компьютера на ВАЗ 2114

Большинство автомобилистов хотели бы обладать машиной начиненной всеми техническими новинками. Но к сожалению не все машины семейства ВАЗ имеют в комплектации электронную систему. Установка бортового компьютера на ваз 2114 самостоятельно, не должна вызвать, ни каких сложностей.

Функционал электроники достаточно обширен, он имеет большое число всевозможных программ, направленных на улучшение работы автомобиля, и контроля за его техническим состоянием. Данная система с высочайшей точностью определяет многие параметры работы машины, к примеру: скоростной режим, температурные показатели жидкости торможения, уровень напряжения внутри системы машины и многое другое. Причем показатели бортового компьютера в разы точнее показателей штатных приборов. Функционал электронной бортовой системы очень разнообразен.

Помимо определения точности показателей в работе машины, бортовая электроника прекрасно справляется с диагностикой всех систем транспортного средства, и определяет кодов неисправности. Трудностей с расшифровкой кодов не должно возникать, т.к. инструкции бортового компьютера содержат все необходимые расшифровки.

Преимущества электроники достаточно ощутимы, возможно, без посещения сервисного центра самостоятельно выявить все возникшие в период эксплуатации неполадки, своевременно их устранить. Не маловажным моментом является то, что система помогает избежать довольно серьезных последствий неисправности благодаря своевременной диагностике.

Еще одним достоинством данной системы является оборудование звуковой сигнализацией и световой сигнализацией. Данный вид сигнализации также сообщает владельцу автомобиля о возникших проблемах в сети машины, или информирует о перегреве двигателя.

Установка бортового компьютера на ВАЗ 2114

Какой бортовой компьютер поставить на ваз 2114

Основной момент, которым необходимо руководствоваться, выбирая бортовой компьютер на ваз 2114 это поддержка программы ЭБУ ВАЗ2114. Кроме того, не нужно экономить, более дорогая электроника, сможет обеспечить проверку состояния машины, и своевременно сигнализировать о возникшей неисправности.

Ошибки бортового компьютера ваз 2114

Для проведения проверки компьютера необходимо на приборной панели сбросить пробег за сутки и в это же время включить зажигание. Затем нажав клавишу у рычага стеклоочистителей, увидите на дисплее версию прошивки компьютера с кодами ошибок при наличии.

Основные коды ошибок:

• 2-напряжение сети машины слишком высоко.
• 3-датчик топливного уровня.
• 4-датчик температурного охлаждения жидкости.
• 5-нарушение функционирования датчика температуры за бортом.
• 6-перегрев мотора.
• 7-критически малое давление масла.
• 8-недостатки в системе торможения.
• 9-разряжена батарея аккумулятора.

Наиболее распространенными ошибками бортовой системы являются:

1. Код 4, в основном выскакивает на недостаточно прогретом моторе, либо при включении датчика указывающего на количество топлива.
2. Код 6, свидетельствует о перегретом двигателе.
3. Код 8, при дефиците жидкости торможения в системе.

Выявив имеющиеся ошибки, допускается их сброс, достаточно нажать и удерживать некоторое время клавишу суточного пробега машины.

Перед совершением сделки по приобретению автомобиля обязательно проверьте бортовую систему. Удостоверьтесь в отсутствии ошибок системы. Или же вы обнаружите любопытные факты о состоянии автомобиля. Например: нагрев мотора, масляное давление и др.

Как подключить бортовой компьютер на ваз 2114

Прежде чем приступать к монтажу необходимо решить, для каких функций необходим бортовой компьютер ваз 2114. Прежде чем определиться с выбором электронной системы нужно обратить внимание на характеристики машины. Конечно же, не целесообразно покупать очень сложную систему для обычной машины, либо слишком дорогую на автомобиль бюджетного класса. Достаточно приобрести систему, включающую в себя монитор, необходимый комплект проводов и соответственно процессор.

Затем определите место для монтажа монитора электронной системы. Наилучшим решением будет монтаж в центральную часть консоли, если позволяет место. В случае отсутствия свободного места, монитор можно закрепить на торпеде, соответственно необходим выносной корпус.

Следующим этапом будет размещение самого процессора. Не стоит забывать, что ко всем вентилируемым отверстиям процессора необходимо обеспечить свободный доступ, корпус обязательно крепиться в определенном месте. Провода также обязательно провести через специальную трубку, защищающую их от внешнего негативного воздействия.

После установки всех элементов соединить проводку. Для отображения технического состояния машины, нужно подсоединить бортовой компьютер к центру машины. Завершив процесс монтажа, включить систему и установить необходимые программы. Завершающим этапом будет проведение настройки.

В случае если возникли проблемы с работой электронной системы, к примеру, не работает бортовой компьютер ваз 2114. Скорее всего, проблема кроется в неправильно соединенных контактах, либо неправильно осуществленных настройках. Для решения данного вопроса достаточно проверить все соединения и справить, либо согласно инструкции проверить имеющиеся настройки.

Как установить бортовой компьютер на ваз 2114?
