Многие автовладельцы автомобилей Ваз-2110, Ваз-2111, Ваз-2112 сталкиваются с неприятной вибрацией на ручке переключения передач, которая вызвана повышенным люфтом в соединении. Появление люфта происходит в результате износа подушки кулисы переключения передач. Симптомами разбитой подушки кулисы является дребезжания и потеря четкости переключения передач. Под эти симптомы попадает еще одна неисправность – разбитый шарнир штока выбора передач. Если у вас проблемы с ним, здесь вы найдете, как заменить шарнир штока выбора передач .

Если вы заменили шарнир штока выбора передач, и проблемы не ушла, дребезжание и вибрация кулисы осталась, то надо обратить внимание на подушку кулисы.

Как определить, что подушку кулисы надо менять?

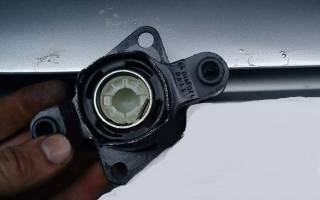

Подушка кулисы может иметь повреждения резиновой части, так называемой обоймы. Не редко у подушки происходит обрыв резиновых ушей, вылет и разрушение металлических и пластиковых втулок. Если обнаружили такие повреждения, следует провести замену подушки кулисы переключения.

Последовательность операций по замене подушки кулисы рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 своими руками

Запчасти

Для проведения работ вам понадобиться купить обойму шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 – БРТ (Балаково). БРТ себя зарекомендовали хорошо.

Инструмент для замены подушки кулисы

1. Накидной ключ на 13;
2. Торцовый ключ на 13;
3. Комбинированный ключ на 10;
4. Пассатижи;
5. Плоская отвертка и трещотка с специальной крестовой насадкой.

Приступаем к замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 своими руками:

1. Для начала с помощью отвертки подденьте рамку декоративного чехла кулисы переключения передач. После этого потяните ручку рычага вверх и снимите ее вместе с чехлом.

2. Открутите две крепежные гайки накидным ключом на 10, после чего снимите накладку кронштейна блокировки заднего хода, открутив болт.

3.Открутите гайку оси рычага с помощью ключа на 13. Вытащите ось, предварительно открутив винт фиксатора. Дальше не забудьте достать набор втулок и аккуратно их сложить, чтобы не потерять. На этом работа в салоне закончена, переходим под машину.

4. Открутите две гайки кронштейна подушки кулисы ключом на 13, затем снимите его.

5. Отсоедините реактивную тягу от подушки кулисы.

6. Вытащите подушку вместе с рычагом, снимите стопорное кольцо, аккуратно достаньте рычаг вместе с пластиковой втулкой.

7. Почистите шарнир рычага от грязи, смажьте и наденьте пластиковую втулку. Установите его в корпус подушки и зафиксируйте стопорным кольцом. Установите все на место, не забудьте одеть на подушку чехол.

8. Остальные работы следует проводить в обратной последовательности.

На этом работы по замене подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 закончены. Благодарю за просмотр.

Замена кулисы ВАЗ-2110: пошаговая инструкция

Отечественный автомобиль ВАЗ-2110 хорош тем, что многие ремонтные работы можно проводить собственными руками. Если водитель хотя бы что-то знает о кулисе, как она выглядит и для чего нужна, уже стоит попробовать самостоятельно заменить деталь на новую. Как это сделать, об этом пойдет речь ниже.

Зачем в ВАЗ-2110 нужна кулиса

Кулиса находится в коробке передач (КПП), которая, в свою очередь, необходима, чтобы изменять скорость движения машины и обозначать направление, например, задний ход или передний. Кулиса позволяет также выключить силовой узел и полностью остановить ВАЗ-2110.

Теперь о том, для чего нужен узел. Он создан для передачи вращательных движений, начиная от коленчатого вала и завершая ходовой частью автомобиля. Чтобы включилась передача хотя бы на минимуме, шестеренке малой окружности следует зацепиться на ведущем валу с большой звездой вала, являющегося ведомым. С помощью рычага, расположенного на коробке передач, осуществляется переключение подвижных деталей с ползунами, а значит, и изменение скорости движения ВАЗ-2110.

Коробка передач не может работать исправно, если имеются нарушения функций кулисы. Для чего кулиса встроена в КПП? Она отвечает за одновременное движение ползунов и случайное движение 2-х передач в одно и то же время.

Если кулиса настроена и отрегулирована неверно или старая деталь не подлежит ремонту, тогда работоспособность коробки передач будет очень сильно страдать.

Частые поломки кулисы

Поломка кулисы в ВАЗ-2110 сопровождается такими основными признаками:

1. Неисправность люфта рычага коробки передач означает, что деталь починить невозможно, только заменить.
2. Если слышится звон в кулисе, тогда, возможно, в ВАЗ-2110 встроена деталь с заводским браком. Иногда звон появляется уже после проведения ремонтных работ, оставлять машину в таком состоянии нельзя, в допущенных ошибках придется разобраться и исправить.
3. Если водитель замечает, что скорость включается некачественно, используйте один из следующих вариантов решения проблемы – попробуйте отремонтировать кулису, а может, лучше сразу заменить ее.
4. Когда вместо первой скорости включается задняя, дело абсолютно не в кулисе, с настоящей причиной поломки еще придется определиться.
5. Во время движения машины рычаг коробки очень сильно вибрирует? Значит, внутри шарниров ручки коробки передач присутствует существенный люфт.

Особенности регулирования кулисы на ВАЗ-2110

Понять, нужно менять кулисы на ВАЗ-2110 или нет, можно только после тщательной регулировки детали. При отсутствии выявления точной причины возникновения неполадок можно потратить массу средств на новую кулису, заменить, а в итоге ничего не поменяется.

Специалисты на СТО рекомендуют заменить деталь в КПП на ВАЗ-2110, если прослеживаются следующие неисправности:

• вам пришлось снимать коробку передач;
• если был поставлен новый карданчик или есть послабление фиксирующих хомутов;
• кулиса поворачивается в стороны на шарнире.

Когда деталь регулируется и направляется, даже минимальные повороты и зазоры могут значительно улучшить ситуацию или, наоборот, ухудшить ее.

Регулировка кулисы ВАЗ-2110 состоит из таких последовательно выстроенных действий:

1. Оборудуйте в гараже возвышение и загоните автомобиль, испробовав все возможные методы для включения первой передачи.
2. Оставьте рычаг коробки передачи нетронутым – пусть он находится на первой скорости.
3. Включите ручник и монтируйте противооткатные упоры.
4. Спуститесь под ВАЗ-2110 и нащупайте хомут, который является соединяющим элементом между шарниром и кулисой на автомобиле.
5. Ослабьте хомут.
6. Сядьте за руль и уприте рычаг заменяемой детали в направлении влево.
7. Еще раз спуститесь под машину и зафиксируйте положение хомута.
8. Проверьте, исправно ли работает коробка передач. Если все не так гладко, повторите процедуру снова.

Инструкция по замене кулисы на ВАЗ-2110

Если регулировка детали не дала положительных результатов, остается только одно – заняться заменой детали или попробовать воскресить ее с помощью ремонта, но в последнем случае потребуется помощь знающих ремонтников.

Замена кулисы ВАЗ-2110 выглядит таким образом:

1. Заранее подготовьте нужный инструмент, чтобы после не пришлось отвлекаться от работы. Что понадобится в обязательном порядке:

• отвертка;
• бокорезы;
• набор гаечных ключей.

Без ремкомплекта, предназначенного специально для ВАЗ-2110, справиться вам тоже не удастся.

1. Теперь, когда все находится под рукой, откройте капот и найдите гайку, соединяющую между собой тягу коробки передач и наконечник ручки.
2. Извлеките из гайки специальный защитный чехол, стяните стяжную муфту.
3. Сядьте обратно в автомобиль и достаньте рамку, подходящую к рычагу, который управляет коробкой. Фиксаторы могут мешать проделать эту работу, но избавляться от них нельзя, потратьте немного времени, и все получится.
4. Выверните чехол наизнанку.
5. Воспользовавшись острым ножиком, разрежьте хомут для фиксации и снимите чехол. Ничего страшного, если не удалось избежать повреждения целостности хомута. Он одноразовый, поэтому хомут все равно придется заменить на новый.
6. Избавьтесь от облицовочной составляющей тоннеля на полу.
7. Отключите от ручки коробки передач фиксирующую деталь оси.
8. Вытащите ручку коробки передач, для этого потяните рычаг вверх.
9. Задвиньте внутрь рычага втулку, отвечающую за направленность детали.
10. Достаньте 4 крепежных болта, удерживающих направляющую втулку.
11. Снимите корпус и извлеките вал.
12. Теперь посмотрите на узлы. Если есть следы износа резиновой части, втулка ремонту не подлежит, ее нужно заменить. Если сильно изношено отверстие, находящееся под осью ручки или заметен невооруженным глазом люфт, кулису пора менять.
13. Возвратите все детали на прежнее место и отрегулируйте работу КПП.

Видео, как заменить кулису на ВАЗ-2110:

Как определить неисправность кулисы ВАЗ 2110, необходим ли ремонт или замена?

Зачастую, в основном – по неопытности, водители считают, что вышла из строя коробка передач, в то время, как виновата всего лишь на вашем ВАЗ 2110 кулиса, и ей просто нужна регулировка. О неполадках, а также о том, как произвести ремонт, или когда нужна замена, мы и поговорим.

Кулиса КПП ВАЗ 2110

Симптомы неисправности

Итак, кулиса не в порядке, если:

• Не желает включаться, а может быть – выключаться, первая передача;
• Вы включаете первую, рычаг передач реагирует вроде бы нормально, но неожиданно для вас включается не первая, а задняя;
• Включаются передачи за исключением первой и пятой.

Регулировка

Необходимо все-таки включить первую передачу и заехать на эстакаду. Естественно, поставить машину на ручник, под колеса подложить противооткаты. Первую передачу не выключать!

Снизу отыскать хомут, фиксирующий кулису и ослабить его. Вернувшись в машину, нужно сместить рычаг влево, насколько сможете. Двигать рычаг назад или вперед нельзя, кулиса может соскочить.

Снова возвратиться под машину и затянуть хомут. Иногда достаточно сместить кулису относительно карданчика на несколько миллиметров, и КПП будет снова работать отлично, переключения скоростей будут происходить как нужно.

Тюнинг

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

Дело в том, что короткоходная кулиса – это, по сути – самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо – они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать. Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше – короткоходная или штатная – право каждого владельца ВАЗ 2110.

Ремонт или замена

Прежде чем решить, что является необходимостью – ремонт, регулировка или замена кулисы, ее придется разобрать.

1. Снять кожух на ручке переключателя передач;
2. Машину нужно установить на домкрат или на эстакаду (яму);
3. Снять переднюю консоль, которая крепится на болты;
4. Снять кулису, открутив 6 болтов.

Во время этой процедуры внимательно осматривайте все детали. Непременно нужно отогнуть пыльник, осмотреть, в каком состоянии опора, карданчик, сальник.

Возможно, понадобится использовать рем. комплект, а возможно, нужен и более сложный ремонт.

Если деформирована втулка, ей нужна замена. Если карданчик имеет люфт, а также при изношенности отверстия оси рычага, необходима полная замена кулисы, и рем. комплект уже явно не поможет.

Причины, по которым рычаг КПП может болтаться и люфтить, рассмотрены в данном материале: https://vazweb.ru/desyatka/salon/boltaetsya-rychag-kpp.html

Бывает, что в дребезжании при переключении скорости виновна подушка кулисы. Замена подушки – операция несложная, но может быть полезной.

Замена сальника штока кулисы

От нормального состояния сальника зависит, не «исчезает» ли масло из КПП, поэтому если вы заметили масляные пятна на асфальте после стоянки, то следует задуматься: или это сальник, или масляный фильтр.

Поэтому после проверки фильтра наступает очередь сальника. Неисправность сальника ВАЗ 2110 также можно заподозрить, ели при переключении передач слышен хруст.

Замену сальника возможно произвести только на яме, эстакаде или другом приспособлении, позволяющем проникнуть под машину:

• Первым делом обращаем внимание на резиновый пыльник. Если из КПП ВАЗ 2110 убегает масло через сальник, то весь пыльник будет в его каплях;
• Отгибаем пыльник и отсоединяем карданчик, получая доступ к манжете;
• Демонтируем карданчик от рычага, а затем и от кулисы;
• Сняв карданчик, добираемся до сальника;
• С помощью шила и крючка снимаем манжету на КПП;
• Теперь необходимо запрессовать новый сальник. У народных умельцев его установка обычно происходит с помощью пробки от пластиковой бутылки;
• Если замена прошла успешно, все возвращаем на место, устанавливаем пыльник, и можно считать этот мелкий ремонт завершенным.

Помните, что любой ремонт кулисы не будет успешным, если ее регулировка выполнена неправильно. Лучше всего, если настройка производится с ассистентом, поскольку самому на ВАЗ 2110 это сделать проблематично.

Ремкомплект кулисы кпп ваз 2110

Извиняюсь за нудность и чрезмерную краткость записи, почему то лень сюда писать.

Подошел срок замены масла

Так же поменяли свечи

Особой разницы в мощности не заметно, а расход на этих свечках стал поменьше.

ТО сделано было при таком пробеге

Все владельцы ПП Ваз прекрасно знают о дребезжащем рычаге кпп, естественно мы не исключение. Купили ремкомплект кулисы КПП Ваз-2110 и принялись менять.

Дребезг рычага никуда не делся, хоть пили, хоть не пили эту втулку. Все дело в калинокарданчике, который и передает все вибрации по тяге механизма выбора передач. В качестве эксперимента вообще без рычага газовал и все равно дребезг есть на этой тяге.

По случаю снятия дерматинового чехла рычага, было принято решение из остатков кожи запилить новый чехольчик.

В наличии на складе: 50+

76,95 ₽
Цена действительна только в интернет-магазине АвтоПаскер.

Доставка курьером, почтой либо самовывоз из магазинов АвтоПаскер.
Минимальная сумма заказа 500 рублей!
Подробнее о доставке

Оплата наличными при получении, картами VISA и MasterCard, банковским переводом.
Подробнее об оплате

В состав ремкомплекта входит: Стопорное кольцо 2110-1703198 Пружина 2110-1703086 Опора шаровая 2110-1703091 Накладка 2110-1703317 Шайба сферическая 2110-1703094 Ось 2110-1703219 Втулка 2110-1703226 — 2шт Втулка дистационная 2110-1703227 Гайка М8 16102311 Шайба М8 10516670

Ремкомплект кулисы КПП 2110 — набор новых элементов и деталей, которые входят в определенный агрегат или механизм, и используются вместо старых, износившихся деталей. После установки нового комплекта деталей, полностью восстанавливаются рабочие характеристики механизма и, возможно, не требуется его замена.
