Схема предохранителей гранта нового образца

Схема предохранителей Лада Гранта Лифтбек

Чтобы предотвратить выход из строя электрооборудования и приборов, в электропроводке авто присутствует такой элемент, как блок предохранителей Гранта Лифтбек.

Если он установлен неправильно, то обычное замыкание в любом из электроузлов приведет к возгоранию проводки, что может стать причиной внутренних повреждений и даже самовозгорания машины. Поэтому монтаж этого элемента требует особого подхода и осторожности.

Особенности размещения предохранителей в Ладе Гранта Лифтбек

Предохранители Гранты Лифтбек располагаются возле левой руки водителя.

Для получения доступа достаточно демонтировать декоративную заглушку, потянув ее вниз.

Чтобы удобно было работать, заглушку можно снять полностью, для чего вытащить ее из пазов, на одном из которых фиксируется кнопка открытия багажника (ее тоже снять, относится к модификациям «люкс» и «норма»).

За что отвечает каждый предохранитель

Контроллеры ответственны за определенные функции в управлении транспортным средством.

Схема предохранителей Гранты Лифтбек выглядит следующим образом:

Особенности системы предохранителей у Лады Гранты Лифтбек

Электроузлы, отвечающие за запуск мотора, АКБ и контур генератора, не имеют собственных предохранителей. Поэтому при демонтаже этого электрооборудования, обязательно отключайте аккумулятор (снять клемму «-»), чтобы цепь не замкнула.

Если выйдет из строя предохранитель прикуривателя Лады Гранты Лифтбек, то вы не сможете завести машину, так как в блоках старого образца один контроллер (F20) отвечает за несколько функций, в том числе и иммобилайзер. Пока иммобилайзер не будет работать, цепь не замкнется авто не заведется.

Блок предохранителей Лады Гранты Лифтбек состоит из двух модулей. Один из них в салоне, а другой размещен в подкапотном пространстве, там вы сможете найти предохранитель бензонасоса.
Если какой-либо из предохранителей часто перегорает — задумайтесь о правильной работе цепи, обратитесь за помощью к специалистам. Самостоятельно вносить изменения в схему не рекомендуется.

Видео — Блок предохранителей Лады Гранты. Монтажный блок

Видео — Замена предохранителя Lada Granta

Монтажный и силовой блок предохранителей Лада Гранта

Блок предохранителей Лада Гранта является такой деталью, важность которой очень сложно переоценить. Именно благодаря ей обеспечивается безопасность электрической проводки транспортного средства. Ведь вполне возможно, что небольшое перенапряжение в одной из электрических цепей спровоцирует короткое замыкание. А когда речь идет о коротком замыкании, то реально и такое неутешительное развитие событий, как возгорание проводов. Поэтому установка монтажного блока предохранителей — обычная и в то же время крайне необходимая мера безопасности.

Предохранители Лада Гранта

Частенько бывает, что со временем некоторые элементы электропроводки или электрические устройства выходят из строя. Будем откровенны: такие проблемы довольно часто встречаются и в экземплярах отечественного производства. Неисправности могут происходить по разным причинам. Одной из таких причин, вполне возможно, стало обыкновенное перенапряжение, что вызвало обесточивание цепи. В таком случае владельцу автомобиля придется произвести замену предохранителя. А примером станет хорошо знакомая отечественному автомобилисту Лада Гранта.

В Лада Гранта благодаря предохранителям защищается абсолютное большинство электроцепей. Однако важно знать и о том факте, что три узла в системе авто все-таки не защищаются. Сквозь эти соединения проходит довольно большая сила тока, необходимая для их работы. Речь идет о цепи заряда аккумулятора, генератора, а также пусковая цепь агрегата (двигателя), иными словами, стартера. Важно заметить, что такое оборудование, как наружное освещение, аварийная сигнализация, свет фар, включаемый во время срабатывания сигнализации, прикуриватель, радиоприемник и другие, не нуждается во включенном зажигании.

Когда речь идет о Ладе Гранте, то сразу стоит сказать, что у этого автомобиля есть два блока предохранителей. Первый блок расположен в салоне автомобиля. Данный блок отвечает за большинство соединений и цепей, проходящих по салону. Во втором блоке плавкие предохранители призваны защищать от перегрузок и замыкания силовые цепи. Этот блок располагается под капотом транспортного средства.

Интересная деталь: конструкторы поставили на Лада Гранта более компактные по своим габаритах предохранители, нежели те, которые использовались на более ранних моделях Лады.

Первый монтажный блок

Еще одним отличием между Ладой Грантой и ее предшественниками является количество: теперь монтажный блок насчитывает 32 предохранителя. Для лучшего понимания рекомендуется ознакомиться со схемой этого элемента (рис. 2). Так, к примеру, предохранитель F1 отвечает за защиту цепей катушки зажигания, форсунки, блока управления двигателем и вентилятора. F2, в свою очередь, несет ответственность за безопасность узлов электростеклоподъемников. F3 и F4 — аварийная сигнализация и стеклоочиститель/подушка безопасности соответственно. А элементы F9, F10 обеспечивают работоспособность габаритных огней.

Важно знать, что на каждый предохранитель установлено ограничение на силу тока, которую он способен перенести. К примеру, F8, отвечающий за цепь обогрева заднего стекла, способен пропускать ток силой в 30 Ампер. В то же время F6, контролирующий работу фонаря заднего хода, рассчитан на 7,5 Ампер. Как можно догадаться, эти показатели напрямую зависят от того, сколько тока необходимо для работы того или иного оборудования в машине. Более детально ознакомиться с подконтрольными цепями и узлами, а также узнать о пропускной способности каждого предохранителя можно, посмотрев схему (рис. 3).

Что касается используемых реле, то здесь присутствует 12 элементов, поддерживающих работоспособность соответствующих устройств (вентилятор отопителя, стартера, электробензонасоса и других).

В блоке силовых предохранителей, который располагается в моторном отсеке, установлено пять предохранителей:

1. F1 — 50A — Электроусилитель рулевого управления.
2. F2 — 30A — Вентилятор отопителя.
3. F3 — 60A — Генератор.
4. F4 — 60A — Генератор.
5. F5 — 30A — Ближний свет фар.

Силовой блок предохранителей

Перед заменой предохранителя стоит помнить некоторые правила. Если предохранитель сгорел, то не стоит сразу сломя голову проводить его замену. Сначала необходимо еще раз убедиться в исправности и работоспособности подконтрольных этому элементу приборов. Чрезвычайно важно знать и помнить, что замена предохранителей должна происходить согласно тем данным, которые указаны в схеме. Любые отличия в значениях могут привести к плачевным последствиям. Не стоит устанавливать предохранители с большим номинальным током, надеясь на более длительную эксплуатацию. Такие действия чреваты пожарами и выгоранием проводки. Необходимо ставить такую же деталь с аналогичным номиналом пропускной способности.

Перед тем как производить какое-либо вмешательство в электрооборудование транспортного средства, рекомендуется скинуть минусовую клемму с аккумулятора. Сначала пойдет речь о замене в первом монтажном блоке, который находится в салоне, в левой части приборной панели. Далее нужно снять крышку, на которой расположен переключатель-регулятор света фар. Внимание, снимая панель в Лада Гранта Люкс и Норма, требуется также аккуратно отсоединить кнопку открытия багажника, расположенную под ней.

Монтажный блок будет выглядеть следующим образом. Сверяясь со схемой расположения, указанной вначале, нужно определить, какой предохранитель вышел из строя. Потом проверяем, перегорел ли он (определить можно, посмотрев на целостность нити), и при необходимости производим замену.

Замена в силовом блоке моторного отсека происходит в той же последовательности. Нужно снять крышку, потянув ее вверх, и произвести замену.

Руководство Lada Granta по ремонту и эксплуатации (ВАЗ 2190)

В автомобиле имеется два монтажных блока, один из них расположен слева от рулевой колонки в салоне. (рисунок 1)

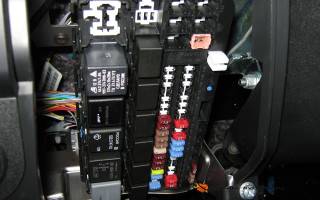

Рисунок 1 (слева). Расположение монтажного блока с предохранителями и реле в салоне автомобиля Лада Гранта

Второй с силовыми предохранителями расположен в моторном отсеке. В статье будет рассказано о назначении предохранителей установленных в монтажных блоках, номинальном рабочем токе, а также о реле установленных в салонном монтажном блоке.
Предохранители устанавливаемые на автомобиль плавкие, одноразовые. Для удобства монтажа и демонтажа предохранителей лучше всего использовать пинцет.

Рис. 2 Внешний вид предохранителей и реле в монтажном блоке.
Пинцет можно найти в монтажном блоке (на рисунке слева – красный), также здесь имеются места под запасные предохранители (верхний ряд на рисунке). Далее согласно обозначений рисунка, приведена таблица с расшифровкой характеристик и назначения предохранителей в автомобиле.

Таблица 1. Номер предохранителя и реле в монтажном блоке в салоне, с указанием номинального тока и питающейся через него цепи в автомобиле.

Второй блок с предохранителями установлен в моторном отсеке (см статью “Подкапотное пространство Лада Гранта”, поз. 10 на рис.1)

Рис. 3 расположение предохранителей в силовом блоке

Таблица 2. Номер предохранителя в силовом блоке, с указанием номинального тока и питающейся через него цепи в автомобиле.

Предохранители Лада Гранта (Монтажный блок)

Монтажный блок (в народе “черный ящик”) или блок предохранителей в Лада Гранта разделили на две части. Основной блок располагается по традиции в левой стороне панели, а второй закрыт в моторном отсеке.

Расположение цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Блок предохранителей и реле располагается в левой части панели приборов. В моторном отсеке находится блок силовых предохранителей, закрытый крышкой.

Расположение монтажного блока предохранителей Лада Гранта

Описание предохранителей и реле в блоке предохранителей Лада Гранта

Предохранитель – Сила тока (А) – Защищаемая цепь

F1 – 15 – Реле включения вентилятора охлаждения двигателя, КЗ 2х2, Контроллер(блок управления двигателем), Форсунки, Катушка зажигания.
F2 – 30 – Электростеклоподъемники.
F3 – 15 – Аварийная сигнализация.
F4 – 20 – Стеклоочиститель, Подушка безопасности.
F5 – 7,5 – Клемма 15 замка зажигания.
F6 – 7,5 – Фонарь заднего хода.
F7 – 7,5 – Клапан адсорбера, Датчик массового расхода воздуха, Датчик кислорода 1/2, Датчик скорости.
F8 – 30 – Цепь обогрева заднего стекла.
F9 – 5 – Габаритные огни по правому борту.
F10 – 5 – Габаритные огни по левому борту.
F11 – 5 – Задние противотуманные фары.
F12 – 7,5 – Ближний свет по правому борту.
F13 – 7,5 – Ближний свет по левому борту.
F14 – 10 – Дальний свет по правому борту.
F15 – 10 – Дальний свет по левому борту.
F16 – 10 – Передняя противотуманная фара по правому борту.
F17 – 10 – Передняя противотуманная фара по левому борту.
F18 – 15 – Обогрев передних сидений.
F19 – 10 – АБС (Антиблокировочная система тормозов).
F20 – 15 – Звуковой сигнальный прибор, Замок багажника, Коробка передач, Прикуриватель, Диагностический разъем.
F21 – 15 – Электробензонасос.
F22 – 15 – Центральный замок.
F23 – 10 – Дневные ходовые огни.
F24 – 7,5 – Кондиционер.
F25 – 10 – Плафон освещения салона, Стоп-сигнал.
F26 – 25 Антиблокировочная система тормозов.
F27 – Резервный.
F28 – Резервный.
F29 – Резервный.
F30 – Резервный.
F31 – 50 – Обогрев ветрового стекла.
F32 – 30 – Отопитель, Электроусилитель рулевого управления.

K1 – Реле вентилятора отопителя.
K2 – Реле электростеклоподъемников
K3 – Реле стартера
K4 – Реле клеммы 15 замка зажигания
K5 – Реле указателей поворотов и аварийной сигнализации
K6 – Реле стеклоочистителя
K7 – Реле дальнего света фар
K8 – Реле звукового сигнала
K9 – Реле ближнего света фар
K10 – Реле обогрева заднего стекла
K11 – Реле контроллера(блока управления двигателем)
K12 – Реле электробензонасоса
