Регулировка редуктора ловато с одним винтом

Регулировка вакуумного редуктора ловато

Для начала разделим все редукторы 2-го (2+) поколения на 3 группы.

Старые «голландцы» выпуска конца 1980-х, начала-середины 1990-х, типа VIALLE. Очень надежные аппараты (ресурс под 200 тыс). В Беларуси их мало и, как правило, уже «мертвые».
Редукторы производства Италии, Польши или Турции. Например, LONGAS, BRC, VOLTRAN. В общем между собой схожи и имеют 2 регулировочных винта.
Редукторы той же Италии или лицензионные с одним регулировочным винтом. Например, LOVATO.

Методика регулировки редукторов с двумя регулировочными винтами

На редукторе регулируется две основных параметра: давление во второй ступени (далее «чувствительность» — это ближе к истине) и количество газа, проходящего через канал холостого хода — винт холостого хода.

Двигатель нужно завести на бензине и прогреть до рабочей температуры.

Исходное положение регулировок:

дозатор вывернут на максимум (максимальное сечение канала подачи газа);
винт холостого хода завернуть до конца, а затем отвернуть на 3–5 оборотов;
винт чувствительности установлен в среднее положение.

Установка холостого хода

Завести автомобиль на газу. Если не удается, тогда завести на бензине и перевести на газ, удерживать обороты около 2000 об/мин. Снижать обороты до холостых и вращая винт холостого хода, найти его положение, когда двигатель не заглохнет. Если двигатель глохнет — повторять операцию, пока не будет устойчивой работа на холостом ходу (ХХ). Затем, вращая винт холостого хода, нужно найти максимум оборотов. Далее понемногу заворачивать винт чувствительности, если обороты меняются, то нужно скорректировать их винтом холостого хода на максимум. Если не получается, то завернуть винт чувствительности на 2 оборота и повторить сначала. В итоге винт чувствительности завернут почти до конца, двигатель работает на холостом ходу на максимуме — где-то 1100–1200 об/мин. Винтом холостого хода, заворачивая, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950–1000 об/мин.

Настройка чувствительности редуктора

Понемногу отворачивать винт чувствительности до тех пор, пока это не станет влиять на обороты двигателя на холостом ходу, затем заворачиваем на 0,75–1,25 оборота назад. Пробуем резко «газануть» — двигатель должен хорошо откликаться на педаль «газа». Если отзывается плохо («тупит»), повторить операцию.

Настройка дозатора

На работающем на газу двигателе установить 3000–3500 об/мин, и заворачивать винт дозатора до тех пор пока не будет найден порог изменения в оборотах. Он слышен по звуку работы двигателя. Можно покрутить винт дозатора больше/меньше, чтобы убедиться в этом. Отвернуть винт дозатора на 0,5–0,75 оборота от найденного порога.

Заключительная регулировка

Проводится также в несколько шагов. Резко нажать на привод «газа», затем заворачивая винт чувствительности по 0,25 оборота до тех пор, пока не почувствуется провал в наборе оборотов. После этого отвернуть винт чувствительности на 0,5 оборота. Последнюю операцию лучше проводить не на слух, а на «трогание» автомобиля с места на малом «газу». После этого повторить процедуру настройки дозатора.

Редуктор настроен. Можно спокойно ездить. Единственная проблема, которая может возникнуть — высокий уровень СО. Характерный признак — сильный специфический запах несгоревшего газа из выхлопной на холостом ходу. В этом случае нужно немного завернуть винт ХХ. Для прохождения техосмотра неплохо подъехать на СТО с газоанализатором и проверить уровень СО в выхлопе.

Методика регулировки редукторов с одним регулировочным винтом

Единственный винт регулировки — объединенный регулятор холостой ход/чувствительность. Как настроить такой редуктор. Как и в предыдущей методике, завести автомобиль на газу (или на бензине с последующим переводом) и отрегулировать холостой ход. Выставить винтом регулировки максимальные обороты — 1000–1100 об/мин. Затем заворачивая винт, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950–1000 об/мин.

Отрегулировать дозатор как в предыдущей методике. Можно поджать винт дозатора на 0,5 оборота и поездить. Если машина не начала «тупить», можно поджимать еще по 0,5 оборота. Как только машина начала «тупить» — отворачивать винт до пропадания «тупления». Это будет режим наибольшей экономичности без ущерба двигателю из-за обедненной смеси.

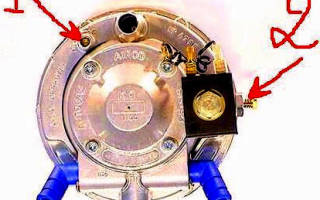

Редуктор LONGAS AIROD

1 — винт чувствительности. У НЕГО ЛЕВАЯ РЕЗЬБА. Поэтому при регулировке не надо забывать об этом. Кстати, там возле него стрелочки есть «+» и «–». 2 — винт холостого хода.

Редуктор VOLTRAN

1 — винт холостого хода. 2 — винт чувствительности

Редуктор TOMASETTO

Сверху — винт холостого хода. Снизу — винт чувствительности

Редуктор BRC AT90E

1 — винт холостого хода. 2 — винт чувствительности. 3 — заглушка (не крутить). 4 — винт для слива конденсата.

По материалам форума. Обсудить статью можно в специальной теме на форуме.

Я понимаю, что тема уже давно всеми обмусолена, много споров по этому поводу, но все же…
И так, мы имеем ГБО, (как правило его называют второго поколения), я не буду описывать всю систему, затрону только редуктор испаритель и дозатор.
И так. Итальянский электронный редуктор испаритель Ловато и его точная копия турецкий Атикер с двумя винтами регулировки.
Первый винт латунный, очень часто его называют винтом холостого хода, но… переводя инструкцию к ловатовскому редуктору, там было написано, что это ДОПОЛНИТЕЛЬНЫЙ ВИНТ ХХ.
Второй винт пластиковый, очень часто его называют винтом чуствительности, хотя в инструкции он обозначен как винт холостого хода.
Теперь внимание!
Это инструкция к редуктору ловато на русском языке. Найти ее можно в интернете в формате doc.

Порядок регулировки редуктора LOVATO

Если редуктор безвакуумного типа, закрутите латунный винт холостого хода до упора. Если редуктор вакуумного типа, этот винт отсутствует. Заведите автомобиль на бензине, прогрейте редуктор и только после этого переведите на ГАЗ.
Удерживая повышенные обороты двигателя(2500-3000об/мин), закручивайте винт(ы) дозатора (на шланге), до тех пор, пока обороты двигателя не упадут. Потом открутите 1-1.5 оборота для того, чтобы двигатель также легко развивал высокие обороты.
С помощью винта холостого хода (пластиковый винт сбоку на редукторе) отрегулируйте холостой ход на максимально возможные обороты. При этом обороты должны быть такие же как на бензине.
Если двигатель во время езды не развивает полную мощность, откручивайте винт дозатора (на шланге) по ¼ оборота.

Одним из самых популярных способов экономии на топливе остаётся перевод авто на газ. ГБО 1 поколения рассчитанное на карбюраторные автомобили, продолжает исправно трудиться на стареньких «Москвичах», «Жигулях» и «ЗИЛах».

Устройство оборудования

Монтажный комплект состоит из следующих элементов:

топливная ёмкость (баллон) с вентиляционным коробом;
многофункциональный клапан.(мультиклапан);
топливопровод высокого давления;
2 электромагнитных клапана. Один на газ, второй, на бензопровод;
редуктор ГБО 1 поколения (вакуумный);
кран-дозатор, нужен для регулирования количества подаваемого газа;
кнопка (переключатель) вида топлива;
топливопровод низкого давления;
устройство для смешивания газовоздушной топливной смеси (миксер).

Как работает газовое оборудование первого поколения?

Принцип работы ГБО 1 достаточно прост и основывается на подаче топлива в камеру сгорания при помощи разницы давления, от бака до редуктора и далее до цилиндропоршневой группы.

Работает это следующим образом. Во время заправки сжиженный газ под давлением от 12 до 16 атм. через заправочный клапан по топливопроводу через многофункциональный клапан подаётся в топливный баллон. Заправка проходит под контролем мультиклапана до заполнения бака на 85% (для безопасности при расширении газа). Уровень заправки отображается на манометре клапана.

Читать еще: Кольца под динамики своими руками

После прогрева ДВС на бензине до 40-60 град., водитель переводит тумблер в нейтральное положение, где электроклапан перекрывает подачу топлива, для выработки остатков бензина из карбюратора.

Затем кнопка переводится в положение работы мотора на газу. Открывается электромагнитный клапан пропановый и газ по трубке поступает через фильтр грубой очистки в редуктор, где происходит его испарение и понижение давления до 1,0, (0.8) Атм.

При резком падении давления происходит охлаждение редуктора вплоть до потери работоспособности. Для того чтобы редуктор выполнял свою роль он обогревается при помощи охлаждающей жидкости двигателя.

Далее газовая смесь из-за разницы давления (разряжение) в цилиндре двигателя и топливной трубке, «засасывается» через дозатор, в карбюратор и смеситель, во время перемещения поршня к нижней «мёртвой» точке. Смешиваясь с воздухом, в смесителе получившаяся пропановоздушная топливная смесь попадает по коллектору через открытый впускной клапан в камеру сгорания.

Для запуска мотора сразу на газу в тёплую погоду, в устройство редуктора-испарителя (пример редуктор Ловато) входит специальный клапан для принудительной подачи порции газа, который управляется кратковременным нажатием кнопки ГБО из салона.

Какое оборудование лучше и что выбрать?

Для карбюраторных автомобилей оборудование разработано ещё в 30–е годы прошлого столетия. Конечно, за это время произведено много доработок и усовершенствований, но принцип работы остался прежний. Эти установки и считаются первым поколением. Все последующие имеют более сложную конструкцию с электронными блоками управления.

ГБО 1 поколения на карбюратор самое оптимальное решение для тех, кто самостоятельно обслуживает и настраивает свою машину (на инжектор ставят поколения начиная со 2-го). Покупая оборудование, следует внимательно отнестись к выбору. Хорошую репутацию у автомобилистов заслужили производители из Италии представленные такими брендами как – Bigas (Бигас), LOVATO (ЛОВАТО) ОМVL (ОМВЛ) и др.

Особо следует обратить внимание на продукцию ЛОВАТО, эта компания более 50 лет занимается разработкой и производством газового оборудования для различного применения. Аттестовано более чем 50 странах мира. Цена на такое оборудование начинается от 8500 рублей. Стоимость зависит от комплектации.

Монтаж и настройка

Простота конструкции ГБО 1 поколения, позволяет устанавливать его своими руками. И многие у кого «руки выросли из нужного места» это вполне успешно делают. Установка и схема подключения заключается в монтаже газовой ёмкости, редуктора, газовых магистралей, смесителя, электропроводки с кнопкой.

Проблемы, даже если установка сделана очень качественно, возникают в процессе эксплуатации.

Дело в том, что инспектор ГИБДД в праве, приостановить эксплуатацию такого ТС. Установка ГБО считается изменением конструкции транспортного средства и должно быть надлежащим образом оформлено, т.е. должна быть сделана соответствующая отметка в документах ТС. А отметка делается на основании документов, которые могут предоставить только организации имеющие лицензии и аттестованные на монтаж газового оборудования. И не имеет значение, какое поколение ГБО установлено.

А вот самостоятельная регулировка ГБО 1 поколения выполняется без какого-либо спец интрумента и навыков. Эту процедуру, владельцам карбюраторных машин, приходится делать очень часто своими руками. Поскольку и оборудование не совершенно и качество газа остается не очень высоким. Настройка газобаллонного оборудования разных производителей отличается незначительно в зависимости от конструктивных особенностей.

Основной задачей настройки является, поиск оптимального расхода газа на всех режимах работы двигателя и регулировка холостого хода.

Регулировка редуктора ГБО Ловато 1 поколения с одним винтом (видео):

Волга Клуб Уфа

Методика регулировки редукторов
с двумя регулировочными винтами

На редукторе регулируется две основных параметра: давление во второй ступени (далее «чувствительность» — это ближе к истине) и количество газа, проходящего через канал холостого хода — винт холостого хода.

Двигатель нужно завести на бензине и прогреть до рабочей температуры.

Исходное положение регулировок:

• дозатор вывернут на максимум (максимальное сечение канала подачи газа);

• винт холостого хода завернуть до конца, а затем отвернуть на 3-5 оборотов;

• винт чувствительности установлен в среднее положение.

Установка холостого хода

Завести автомобиль на газу. Если не удается, тогда завести на бензине и перевести на газ, удерживать обороты около 2000 об/мин. Снижать обороты до холостых и вращая винт холостого хода, найти его положение, когда двигатель не заглохнет. Если двигатель глохнет — повторять операцию, пока не будет устойчивой работа на ХХ. Затем, вращая винт холостого хода, нужно найти максимум оборотов. Далее понемногу заворачивать винт чувствительности, если обороты меняются, то нужно скорректировать их винтом холостого хода на максимум. Если не получается, то завернуть винт чувствительности на 2 оборота и повторить сначала. В итоге винт чувствительности завернут почти до конца, двигатель работает на холостом ходу на максимуме — где-то 1100-1200 об/мин. Винтом холостого хода, заворачивая, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950-1000 об/мин.

Настройка чувствительности редуктора

На работающем на газу двигателе установить 3000-3500 об/мин, и заворачивать винт дозатора до тех пор пока не будет найден порог изменения в оборотах. Он слышен по звуку работы двигателя. Можно покрутить винт дозатора больше/меньше, чтобы убедиться в этом. Отвернуть винт дозатора на 0,5–0,75 оборота от найденного порога.

Проводится так же в несколько шагов. Резко нажать на привод «газа», затем заворачивая винт чувствительности по 0,25 оборота до тех пор, пока не почувствуется провал в наборе оборотов. После этого отвернуть винт чувствительности на 0,5 оборота. Последнюю операцию лучше проводить не на слух, а на «трогание» автомобиля с места на малом «газу». После этого повторить процедуру настройки дозатора.

Методика регулировки редукторов
с одним регулировочным винтом

Отрегулировать дозатор как в предыдущей методике. Можно поджать винт дозатора на 0,5 оборота и поездить. Если авто не начала «тупить», можно поджимать еще по 0,5 оборота. Как только машина начала «тупить» — отворачивать винт до пропадания «тупления». Это будет режим наибольшей экономичности без ущерба двигателю из-за обедненной смеси.

1 — винт чувствительности. У НЕГО ЛЕВАЯ РЕЗЬБА. Поэтому при регулировке не надо забывать об этом. Кстати, там возле него стрелочки есть + и -.

2 — винт холостого хода.

1 — винт холостого хода.

2 — винт чувствительности

сверху — винт холостого хода.

Читать еще: Фото заднего моста ваз 2106

снизу — винт чувствительности

1 — винт холостого хода.

2 — винт чувствительности

3. заглушка (не крутить).

4 — винт для слива конденсата

Настройка и регулировка ГБО на карбюраторном моторе

Хорошо известно, что установка ГБО (с учетом значительного подорожания бензина одновременно со снижением качества данного вида топлива) уже многие годы является практически единственной возможностью существенно сократить расходы в рамках эксплуатации бензинового двигателя.

Сегодня различные поколения газобаллонного оборудования можно повсеместно встретить на карбюраторных и инжекторных авто. Если говорить об инжекторе, перевести на газ можно не только моноинжекторные двигатели и моторы с распределенным впрыском, но и силовые агрегаты, в которых топливо подается в каждый цилиндр напрямую (прямой впрыск).

Если точнее, на таких моторах главной задачей является правильно настроить редуктор-испаритель. Далее мы поговорим о том, как выполняется настройка газового редуктора автомобиля с карбюратором, а также какие особенности и нюансы нужно учитывать, чтобы добиться оптимальных результатов.

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

отрегулировать давление газа применительно ко второй ступени (настроить чувствительность);
выставить количество газа, который проходит через клапан ХХ;

Итак, общая процедура настройки выглядит следующим образом:

Сначала двигатель запускается, причем запуск должен производиться на бензине.
Далее силовой агрегат, работающий на бензине, должен выйти на рабочие температуры.
После прогрева нужно выставить на карбюраторе холостые обороты 950-1000 об/мин.
Далее подачу бензина нужно перекрыть и выждать, пока его остатки будут выработаны.

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

Вывернуть дозатор полностью (сечение канала для подачи газа открыто максимально).
Если дозатор имеет раздельные секции, позволяя отдельно производить регулировки по каждой камере, тогда для первой камеры выставляется полное открытие канала, а для второй канал открывается по минимуму.
Регулировочный винт, который позволяет настраивать ХХ, сначала полностью закручивается, после чего его следует отпустить на 5 оборотов;
Что касается винта чувствительности, его следует поставить в среднее положение.

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Настройка «отклика» на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на любые нажатия педали газа.

После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота. Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой.

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.
Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.

Что в итоге

Как видно, регулировка газового оборудования на карбюраторном двигателе не является сложной процедурой (за исключением настройки давления в двухсекционном дозаторе ГБО 2 поколения). Отметим, что грамотно проведенная процедура позволяет добиться устойчивой работы мотора на всех режимах, двигатель хорошо реагирует на педаль акселератора, не происходит потери мощности и т.д. Расход газа также остается в пределах нормы для того или иного карбюраторного ДВС.

Добавим, что для проверки качества всех регулировок и финальной подстройки следует резко нажать на педаль газа, после чего винт чувствительности постепенно закручивается на ¼ от полного оборота за один шаг. Делать это нужно до того момента, пока не появится «провал» при наборе оборотов.

После того, как положение винта, при котором появляется провал, было найдено, нужно отпустить указанный винт на половину оборота. Уловить изменения оборотов можно по слуху, анализируя изменения в работе мотора. Также настройки дозатора при необходимости нужно провести повторно.

Дело в том, что при минимальной подаче газа силовой агрегат будет работать на обедненной смеси. При этом значительно сэкономить на горючем не получится, однако для двигателя ущерб может быть очень большим. Работа на переобедненной смеси приводит к перегревам, детонации, прогару клапанов, появлению трещин в блоке и ГБЦ и другим серьезным последствиям.

Как установка ГБО и переход на газ влияет на двигатель и моторесурс. Особенности настройки газового оборудования, подбор масла и обслуживание ДВС на газу.

Преимущества и недостатки использования газобалонного оборудования. Обслуживание и эксплуатация ГБО, польза и вред газа для двигателя и штатных систем.

Перевод дизельного двигателя на газ: принци работы газодизеля, особенности установки ГБО на дизельный мотор. Преимущества и недостатки ГБО на дизеле.

Читать еще: Лада приора на автомате

Газобалонное оборудование. Классификация, принципы работы и конструкция. Различные поколения газовых систем, ГБО для моторов с непосредственным впрыском.

Принцип работы и отличительные особенности газовых форсунок. Основные парметры при выборе форсунок для ГБО 4. Какие газовые форсунки лучше купить.

Особенности установки ГБО на мотор с турбонаддувом. Какое газобалонное оборудование лучше ставить на двигатели с турбиной. Советы и рекомендации.

Регулировка гбо 2 поколения своими руками

Автовладельцы на собственном опыте и бюджете четко ощущают систематическое удорожание топлива. Оказавшись в подобном положении, единственной возможностью сберечь средства можно считать применение газобаллонного оборудования. Особо удачливым автовладельцам удалось поставить его до увеличения стоимости. Они оснастили машины новыми системами и провели настройку ГБО 2 поколения Ловато своими руками. На примере настройки оборудования от этого бренда мы и расскажем обо всех преимуществах такого выбора.

Достоинства

Правильная регулировка ГБО Ловато 2 поколения в инжекторе и карбюраторе может осуществляться своими руками. В сравнении с ГБО нового образца (4 и 5 поколений) редуктор ГБО 2 поколения несколько потерял актуальность. Однако это не указывает на то, что нет смысла его использовать. Отнюдь. Настоящие системы сохранились на почти всех автомобилях. Да и отдельные эксперты советуют ставить именно их. «Виной» тому – выдающиеся качества ГБО 2-го поколения:

доступность и проверенное качество системы. Как результат – монтажные работы допускается выполнять собственными силами;
фактически полное отсутствие электронной начинки, что кардинально упрощает регулировку;
возможность починки отдельных компонентов, не покидая гаража. Выявив неисправность, не обязательно мчаться на СТО. Располагая базисными знаниями, можно своими руками выполнять всю необходимую работу;
демократичная цена на оборудование. Закупка и монтаж ГБО классом больше обходится намного дороже. Совсем иначе обстоят дела с газобаллонным оборудованием 2-го поколения. Покупка и дальнейшая настройка газового оборудования на авто 2 поколения в сложившихся обстоятельствах, действительно, выручает.

Как проводится работа?

Каким образом возможна регулировка ГБО 2 поколения своими руками? Фактически ГБО 2-го поколения незначительно отличается от собственного предшественника (ГБО 1-го поколения). Различие исключительно в том, что была внедрена электромеханическая система. За счет ее использования можно координировать силу газового потока.

Говоря о том, как отрегулировать ГБО 2 поколения, важно заметить, что создателям удалось значительно уменьшить нагрузку на мотор (газ сгорает гораздо медленнее), нарастить возможности силового узла (масло сохраняется на поверхности цилиндров), сбавить объем нагара и понизить вред от выхлопов. Кстати, именно описанный в последнюю очередь момент позволяет катализатору прослужить значительно дольше. По надобности, при настройке ГБО 2 поколения Ловато своими руками подвод газа остается на определенном уровне.

Внимание! Эмулятор лямбда зонда является весьма полезным изделием. Он основательно помогает при настройке, но лишь при условии, что находится в исправном состоянии.

Как регулируется работа редуктора?

У газового редуктора Ловато 2 поколения регулировка имеет свои особенности. Вообще газ чувствителен ко многим важным моментам и изменениям в работе системы. Бывает, что газобаллонное оборудование установили, но потом наметился увеличенный расход топлива либо прочие проблемы с мотором. Допустим, автомашина начала медленно заводиться или регулярно глохнуть. В таком случае лучше отрегулировать редуктор.

Что надо для этого сделать? Чтобы ознакомиться с особенностями процесса, можно просмотреть схему существующих выводов и регулирующих компонентов.

Проводят регулировку электроредуктора. У вас в наличии присутствуют регуляторы – давления ХХ (2) и объема газа (2). Надлежит придерживаться такого алгоритма действий:

перейдите на бензин, включите машину и разогрейте мотор до 95 градусов;
установите обороты на отметке 900-1100 об/мин и отключайте подачу горючего (в данном случае – бензина);
устанавливайте начальные позиции регулирующих винтов: дозатор устанавливайте на крайнюю отметку, регулятор ХХ (2) крутите до конца и вслед за этим прокручивайте в точности на 5 оборотов, регулятор 1 прокрутите до конца.

Ставьте ХХ. А именно:

переведите управление на газ и включите автомашину. Посредством подсоса выставьте обороты силового узла на отметку в районе 2 тыс.;
понемногу верните на место подсос и выкручивайте регулятор ХХ (2). Делайте это, пока не будет обеспечена наибольшая оборотистость мотора. Как это понимать? Вертите винт 2, пока обороты закончат увеличиваться. По достижении указанной цели остановитесь;
орудуйте в описанной очередности, пока подсос не будет втоплен до конца;
равномерно крутите регулирующий винт (2). Необходимо достигнуть такого состояния, чтобы сумма оборотов стала предположительно той же, что и при работе на бензине. Во время регулировки вы обязаны помнить, что после вращения регулятора реакция на изменения наблюдается не мгновенно, а спустя некоторое время. Значит, делать паузу надо непременно.

Отрегулируйте чувствительность редуктора. Тут все просто. Крутите регулировочный винт (1) вплоть до понижения (повышения) оборотов ХХ (опять-таки не забываем про задержки). Вслед за этим крутите регулятор незначительно назад – на 1,25 об. Дальше попытайтесь как следует надавить на газ. Безупречно, если автомашина незамедлительно отреагирует на ваши действия.

Однако тут важно не забывать еще вот о чем. В случае, если регулировочный винт «1» был недостаточно хорошо подтянут, то его предпочтительно оставить нетронутым. Помимо прочего, при условии, что вместимость мотора менее 3 л., то описанный винт тоже лучше не трогать.

Настройте дозатор. С этой целью:

выставьте количество оборотов на отметке 3500. Соответственно, к процессу предпочтительно привлекать ассистента и попросить его нажимать на газ (подсосом не орудовать). Помощников не нашлось? Надо закрепить трос дроссельной заслонки, пользуясь при этом отверткой;
крутите регулировочный винт до появления изменений в оборотах. Провертите винт налево и в правую сторону, дабы убедиться, что все действия были проведены верно;
вертите винт, пока обороты растут. Как только вращение перестанет выдавать результат, надо остановиться;
отныне вращайте винт на 0,75 об. от предельного показателя.

позовите помощника и попросите его нажать на газ. Не забывайте одновременно крутить винт 2 на 1/4 об. Должно появиться ощущение незначительного понижения оборотистости;
прокрутите винт чувствительности на половину оборота;
настраивайте повторно дозатор.

Замеряйте уровень углекислого газа в выхлопе. Стандартен показатель в районе 0,35 %. Показатели чрезмерно большие? Крутите винт ХХ на редукторе и повышайте нагнетание воздуха (для этого применяют особый винт на карбюраторе). Если наблюдаются пониженные обороты, действия должны предприниматься противоположные.

При наличии возможности, чтобы правильно настроить и отрегулировать ГБО 2-го поколения, применяйте эмулятор лямбда зонда. Он позволяет увидеть, до какой степени точно проделаны работы. В тот же момент можно осуществлять требующиеся по ходу дела корректировки.

Упрощенный способ, применяемый при ремонте ГБО 2 поколения своими руками (бренд Ловато), – основы настройки (болт чувствительности в комбинации с болтом жадности):

Болт чувствительности мембраны всецело вкручивают до незначительного упора.
Дальше выкручивают болт чувствительности на 5 витков от скрученного положения.
Болт жадности (основной камеры) на шланге вкручен, в свою очередь, до незначительного упора.
После этого выкручивают болт жадности на 3 витка от скрученного положения.

Итоги

Регулирование газобаллонного оборудования своими силами – работа на полчаса. Да и замена газового фильтра на ГБО 2 поколения Ловато тоже не является источником трудностей. Крайне важно в данном вопросе сохранять внимание и сосредоточенность, избегать спешки и в точности следовать практическому руководству.
