Признаки неисправного датчика коленвала

Признаки неисправности датчика положения коленвала

Среди россыпи, безусловно, важных и нужных датчиков в современном автомобиле, датчик положения коленчатого вала, или ДПКВ занимает особое место. Дело в том, что если этот датчик радикально выходит из строя, то машина попросту никуда не поедет. Чем важен данный электронный компонент, какие функции он выполняет, как проявляются признаки неисправности датчика коленвала и что можно сделать для их устранения, обо всем этом, мы сейчас и поговорим.

Функции ДПКВ и признаки его неиспраности

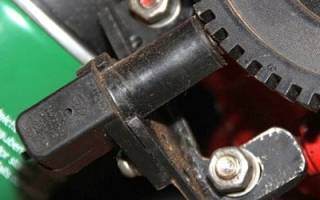

Как выглядит ДПКВ

Самой важной функцией описываемого прибора является синхронизация работы системы впрыска с системой зажигания. То есть, синхронизацией, конечно же, занимается электронный блок управления двигателем, но без показаний ДПКВ эта задача не решаема. Вот почему при отказе датчика положения коленвала мотор попросту заглохнет. Но это если датчик совсем перестал передавать ЭБУ свои показания, если же случается какой-то сбой и этот сбой повторяется регулярно – проявляются следующие признаки неисправности ДПКВ:

• необоснованное падение мощности движка;
• плавают обороты на холостом ходу и во время движения автомобиля;
• возрастает расход топлива;
• мотор захлебывается при активном нажатии на педаль акселератора;
• детонация на высоких оборотах;

Как вы можете увидеть, большинство из симптомов неполадок датчика положения коленчатого вала, вполне могут быть обусловлены другими поломками и сбоями в других датчиках и системах. Более того, сами проблемы с ДПКВ достаточно редки и чаще вызваны небрежностью ремонтных работ, проводимых в подкапотном пространстве, чем износом датчика или другими факторами.

Если же датчик оборотов коленвала вообще отказал, мотор заглохнет, а если он остановлен, уже не заведется. Ведь при отсутствии показаний датчика коленвала, электронный блок управления двигателем подает насосу в баке команду стоп и топливо перестает поступать в систему.

Как устроен и как работает ДПКВ

Перед тем, как поговорить о ремонте и диагностике датчика положения коленвала следует рассказать о том, какими вообще бывают эти датчики и каков принцип работы подобных устройств. И так, существует три основных типа датчиков положения коленвала:

• магнитно-индукционные;
• оптические;
• датчики Холла;

В магнитном датчике индуцируется электрическое напряжение, когда через магнитное поле, которым окружен датчик, проходят зубья диска синхронизации. Такой датчик достаточно прост, а главное он не требует для своей работы дополнительных затрат электроэнергии.

В оптическом датчике, зубья синхронизационного диска прерывают световой луч, проходя между светодиодом и воспринимающим светочувствительным элементом. И здесь уже, для работы датчика нужен какой-то минимум электричества, иначе диод просто не будет светить.

Датчики Холла основаны на одноименном эффекте и работают по принципу пересечения переменным магнитным полем диска синхронизации, постоянного поля датчика.

На основании показаний ДПКВ определяется положение коленчатого вала, а так же частота его вращения. Благодаря чему, возможна синхронизация работы двигателя в целом и подачи топлива с системой поджига в частности.

Читайте также: Признаки неисправности датчика распредвала .

Ремонт и диагностика ДПКВ

Найти датчик положения коленвала не очень сложно, хотя, установлен он в достаточно неудобном месте, рядом с приводным шкивом электрогенератора, но его выдает длинный провод подключения. В принципе, чаще всего причинами неполадок этого датчика являются посторонние предметы и частицы, которые попадают в промежуток между самим датчиком и диском синхронизации. Еще одной распространенной причиной сбоев в ДПКВ является нарушение расстояния между диском синхронизации и сердечником самого датчика. Это расстояние в норме может колебаться от полутора миллиметров до 0,5 миллиметра. Ну а регулируется этот зазор при помощи шайб, которые подставляются в посадочное гнездо датчика.

Ну и конечно же, причиной отказа ДПКВ может стать обрыв провода или плохой контакт. Следует хорошенько осмотреть подключение датчика и провод, посредством которого ДПКВ соединяется с электронным блоком управления мотором. Если же детальный осмотр не выявил механических или иных повреждений, которые могут быть причиной отказа или сбоев в работе ДПКВ, нужно продиагностировать его обмотку. Для этого, датчик следует снять, и замерить величину сопротивления его обмотки. Нормальными считаются показатели от 550 Ом до 750 Ом. Выход же за рамки этих значений, как правило, говорит нам о том, что датчик оборотов коленвала, с высокой вероятностью, вышел из строя.

В том случае, если на вашем автомобиле установлен оптический ДПКВ, причиной его отказа может стать выработавший свой ресурс, светодиод.

Подводя итоги

И так, мы теперь знаем, что датчик положения коленчатого вала, это один из важнейших компонентов электронной системы управления двигателем, и без показаний этого датчика нормальная работа силового агрегата, попросту невозможна.

Так же мы знаем, что симптомы неполадок в ДПКВ весьма и весьма красноречивы, вот только они могут свидетельствовать о проблемах с другими датчиками или компонентами авто. Сами же поломки датчика оборотов коленвала случаются достаточно редко. Также, мы ознакомились с тремя видами ДПКВ и характерными для них поломками.

Читайте также: Признаки неисправности датчика положения дроссельной заслонки .

Видео на тему

Двигатель работает неравномерно? Проверьте датчик положения коленчатого вала

Двигатель автомобиля большой, тяжелый и сделан из очень прочных материалов. Однако отказ миниатюрного компонента может помешать его работе или вообще остановить его. Сегодня мы проверим, как работает датчик положения коленвала. И это еще не все. Потому что мы также посмотрим, как устроен датчик положения коленчатого вала, каковы симптомы его отказа и какова стоимость его замены.

Бензиновые и дизельные двигатели управляются компьютером почти 20 лет. Электронный блок определяет дозы топлива, которые будут впрыскиваться в камеры сгорания для обеспечения оптимальных условий работы двигателя. Кроме того, это уменьшает или увеличивает давление наддува.

Это также гарантирует, что двигатель не выделит много вредных веществ в выхлопных газах, поэтому он определяет момент, когда в камеру сгорания можно добавлять выхлопные газы, отводимые системой рециркуляции выхлопных газов из системы выпуска. Компьютер также создает правильные условия работы для катализатора, так что его каталитический слой может нейтрализовать любое истирание от выхлопных газов. И когда наш сажевый фильтр DPF / FAP становится черным внутри, компьютер впрыскивает топливо, чтобы сжечь сажу.

Но как компьютер узнает, что теперь необходимо впрыскивать топливо, что теперь необходимо увеличить давление турбонаддува или отвести немного выхлопных газов в камеры сгорания? Он знает, потому что он анализирует сигналы от датчиков и на их основе выбирает соответствующий план действий, хранящийся в электронной карте. На работе его поддерживают десятки датчиков, которые действуют как верные информаторы.

Одним из наиболее важных датчиков для правильной работы привода и управляющего компьютера является датчик положения коленчатого вала.

Датчик положения коленчатого вала – какую роль он играет? Как это построено?

Задача датчика положения коленчатого вала – информировать компьютер управления двигателем о текущем положении коленчатого вала и скорости его вращения. На основании этих данных (а также ряда других данных, собранных с других датчиков, например положения распределительного вала), компьютер управления двигателем может определить правильное время впрыска топлива и момент зажигания (угол, который достигает коленчатый вал, прежде чем искра появится на свече зажигания) и до того, как поршень достигнет верхней мертвой позиции). Положение вала определяется с очень высокой точностью – менее половины градуса.

В современных, более сложных узлах также необходимо управлять системой изменения фаз газораспределения – и здесь также требуется точное позиционирование вала.

Современные двигатели уделяют большое внимание экологии и уменьшению количества токсичных компонентов выхлопных газов. Здесь также необходимо указывать положение вала, что позволяет, среди прочего, осуществлять точное управление системой рециркуляции отработавших газов EGR, которая предназначена для снижения выбросов токсичных оксидов азота.

Как выглядит датчик положения коленчатого вала? Это небольшое устройство длиной в несколько сантиметров. В случае индуктивного датчика корпус выполнен из пластика. Устройство имеет измерительный щуп (обычно в форме цилиндра), отверстие для крепежного винта, электрический кабель и вилку. Он также может иметь розетку для вилки в своем корпусе – все зависит от производителя.

Стоит помнить, что автомобиль может иметь несколько датчиков положения, которые могут выглядеть и функционировать одинаково или аналогично датчику положения коленчатого вала. Они используются, например, в автоматических коробках передач, в системах кондиционирования воздуха, а также в таких простых системах, как электрические стеклоподъемники.

Где установлен датчик положения коленчатого вала?

• У маховика двигателя
• На шкиве коленвала

Соответствующий измерительный диск должен быть установлен на маховике двигателя или шкиве коленчатого вала. Сотрудничество между экраном и датчиком должно быть идеальным. Используются три типа дисков – и для каждого из них соответствующий тип датчика положения коленчатого вала.

Какие типы измерительных дисков?

• Щит с вырезанными прорезями
• Зубчатый диск, в котором каждый зуб указывает конкретное положение коленчатого вала
• Щит с постоянными магнитами

Измерительные диски также называются сигнальными колесами.

В настоящее время производители автомобилей используют три типа датчиков положения коленчатого вала:

Как работают датчики положения коленчатого вала на практике? Как мы уже упоминали ранее, все зависит от выбора датчика и экрана.

В общем, принцип работы датчика положения коленчатого вала можно обобщить следующим образом: датчик посылает электрический импульс на контроллер двигателя при приближении к нему конкретного движущегося объекта. Этот объект может быть ферромагнитным элементом на диске с вырезами (просто металлическая часть диска, приближающаяся к датчику), зубчиком на зубчатом диске или постоянным магнитом.

Давайте посмотрим на работу индукционного датчика и измерительного диска с вырезанными прорезями.

Датчик использует изменяющееся магнитное поле для измерения. Когда на оси датчика появляется зазор, с его стороны никаких действий не происходит. Когда появляется ферромагнитный элемент (металлическая часть измерительного диска), магнитное поле изменяется. Правильное напряжение генерируется в катушке датчика. На основании своих изменений контроллер двигателя считывает положение коленчатого вала.

Датчики с эффектом Холла используют измерение напряжения в электродах.

Интеллектуальные датчики, с другой стороны, не ограничиваются отправкой импульсов, информирующих о приближающихся к ним определенных объектах. Они посылают более сложные сигналы. Импульсы имеют разные частоты, и, следовательно, информация, которую они предоставляют, является более точной.

Так много теории. Теперь давайте приступим к практике. Водитель может даже не знать о таком изобретении, как датчик положения коленчатого вала. Но в случае сбоя датчик очень сильно напомнит о его существовании. Вернее, он только что закончил свою работу и требует замены.

Неисправность датчика положения коленчатого вала – каковы симптомы? Как сделать ремонт?

Каковы симптомы отказа датчика положения коленчатого вала?

• Обычно прогретый двигатель гаснет
• Неравномерная работа двигателя
• Проблема с запуском или полной невозможностью запустить двигатель
• Контрольная лампочка управления двигателем загорается и переводит двигатель в аварийное состояние (снижение мощности силового агрегата, увеличение расхода топлива)
• Проблемы с рециркуляцией выхлопных газов EGR

Причин неисправности датчика положения коленвала много. Датчик, как и любой сильно используемый элемент, просто изнашивается. К этому следует добавить механические и электрические повреждения самого датчика или его проводов. Давайте рассмотрим наиболее распространенные причины повреждения датчика:

• Внутренние короткие замыкания внутри датчика
• Механическая неисправность измерительного диска, с которым взаимодействует датчик (например, поломка зубов)
• Повреждение электрических проводов, вилки или розетки – разрывы изоляции, короткие замыкания, полный разрыв провода
• Загрязнение сенсорной головки, которое нарушает магнитное поле и делает невозможным проведение соответствующих измерений
• Коррозия вилки или розетки
• Ослепление соединительных элементов, передающих электрические импульсы на компьютер управления двигателем

Если сенсорная головка загрязнена, достаточно ее почистить. Если кабели повреждены или компоненты запылены, вы можете попытаться сделать ремонт. Например, можно использовать спрей для очистки электрических контактов, что может помочь в старых, дешевых автомобилях, на которые владельцы уже неохотно смотрят.

На самом деле существует только один эффективный метод ремонта – замена датчика положения коленчатого вала на новый. Датчик следует заменить в мастерской, поскольку доступ к нему обычно затруднен, а сам датчик должен быть установлен надлежащим образом.

Но мы не можем сразу быть уверены, что именно датчик является главной причиной ужасной работы нашего двигателя. Посещение мастерской будет тем более полезным для нас, потому что механики поставят диагноз, чтобы определить виновника.

Как проводится диагностика сенсора?

• Прежде всего, конечно, чтение кода ошибки из памяти контроллера и его расшифровка.
• Следующий шаг – найдите место установки датчика
• Другое – определение того, какой тип датчика использовался в транспортном средстве. Это определяет, какие шаги должны быть выполнены. Самое простое решение – доступ к технической информации производителя автомобиля, в которой указан тип используемого датчика и место его установки. Помимо данных о типе датчика, для механика также будет полезна информация о том, как соединить датчик с контроллером двигателя (тип штекера, тип кабеля, пробег и т. д.).
• Если вы уже знаете, какой датчик используется в вашем автомобиле, механик может продолжить работу.
• В случае индуктивного датчика, механик проверяет, не загрязнился ли его зонд, правильно ли он установлен и расположен ли измерительный зонд на правильном расстоянии от измерительного диска (обычно это от 0,5 до 2 мм, все зависит от автомобиля) ). Если на датчике отсутствуют явные признаки загрязнения или физического повреждения, механик проверяет состояние измерительного диска. Он должен быть идеальным, например, в случае зубчатого диска не должно быть повреждений отдельных зубов. Затем механик измеряет сопротивление катушки датчика, проверяет наличие короткого замыкания, а также измеряет сигнал, генерируемый датчиком.
• В случае использования галлотронного датчика, механик проверяет правильность установки датчика, проверяет, нет ли у датчика внешних повреждений, проверяет состояние генератора и измеряет сигнал, генерируемый датчиком.

При тестировании сигнала датчиков обоих типов чаще всего используется осциллограф.

Если повреждение обнаружено, нет ничего, кроме как купить новый датчик положения коленчатого вала.

Для некоторых автомобилей неисправность датчика положения коленчатого вала может быть включена в «типовые неисправности модели». Проблемы часто появляются в автомобилях Opel и Renault, особенно тех, кто старше 10 лет.

Как заменяется датчик положения коленчатого вала?

• Поиск места установки датчика в сервисных данных, как его подключить и другие контрольные значения (например, расстояние между зондом и диском).
• Настройка автомобиля таким образом, чтобы обеспечить лучший доступ к датчику (сверху или снизу, когда автомобиль стоит на подъемнике)
• Отключение разъема датчика
• Ослабьте винт крепления датчика
• Вкручиваем новый датчик
• Проверка положения датчика относительно измерительного диска
• Подключение датчика
• Очистка ошибки из памяти контроллера
• Проверка правильности работы силового агрегата

Механик также должен устранить причину повреждения датчика – например, поврежденный измерительный диск или неправильную прокладку кабеля.

Датчик положения коленчатого вала может быть небольшого размера, но роль, которую он играет, безусловно, имеет решающее значение. Нечего объединять. Если он поврежден, вам необходимо как можно скорее обратиться к механику, а после диагностики купить датчик и заменить его.

Неисправности ДПКВ

На этой странице я привёл хитрую неисправность ДПКВ и в очередной раз постарался показать, что система управления двигателем — это единый механизм, в котором выход из строя одного элемента может оказать влияние на совершенно другие части системы. Поэтому и неисправность ДПКВ может быть с совершенно разными симптомами.

Вообще, лечение автомобиля по симптомам — это неблагодарное дело, которое больше отнимает время, чем реально может решить проблему.

Это же касается и датчика положения коленчатого вала (ДПКВ).

Изо дня в день люди штурмуют поисковые системы с вопросами — Неисправности ДПКВ, Признаки неисправности ДПКВ и т.п.

И в основном все сайты дают одни и те же ответы:

• двигатель не запускается
• перебои в работе двигателя
• детонация и прочее

К слову, все эти симптомы можно применить к большей части элементов системы управления двигателем. Даже убеждение, что без ДПКВ двигатель не запустится — является неверным. На двигателях с датчиком положения распредвала (ДПРВ), система управления двигателем может работать и без ДПКВ.

Поэтому даже отключение ДПКВ не приведет к тому, что двигатель не запустится.

Именно этот момент и играет с автовладельцами злую шутку. Ведь добрая их часть убеждены, что если двигатель запустился, то значит у ДПКВ нет неисправностей. А причина, например, плавающих оборотов, кроется в чем-то другом.

Принцип работы ДПКВ подробно рассматривать не будем, чтобы не тратить время. Отметим лишь то, что ДПКВ служит для синхронизации процессов в двигателе.

На коленвале имеется задающий зубчатый диск. Зубья на этом диске равномерно расположены по всей окружности, но в одном месте несколько зубьев удалено. При прохождении каждого зуба мимо ДПКВ, датчик вырабатывает импульс. Вот так это выглядит на осциллограмме, снятой с ДПКВ двигателя F16D3

Сигнал имеет форму синусоиды. А там, где зубья отсутствуют, сигнал немного изменяется, как видно на скриншоте.

Благодаря сигналу этого датчика, блок управления двигателем знает реальное положение коленвала в данный момент времени, а также видит, что двигатель начал вращение и начинает управлять двигателем. В общем, всё просто и совершенно не подумаешь, что ДПКВ может влиять, например, на самопроизвольное повышение или понижение оборотов.

Но такое может вполне реально произойти. Вот реальный пример.

Имеем автомобиль Шевроле Лачетти 1.6 с двигателем F16D3. Жалобы выглядят следующим образом:

• двигатель периодически становится «вялым» и медленно набирает обороты с низов
• обороты двигателя периодически живут своей жизнью. Если даже не трогать педаль газа, то обороты постепенно поднимаются с холостых до 1500-1700. Если кратковременно нажать немного на педаль газа и снова отпустить, то обороты снижаются до положенных 800 на холостом ходу, но через некоторое время снова начинают возрастать.

Проводим диагностику и снимаем логи.

Графики диагностики на экране подтверждают всё, что мы видим глазами.

Как видим — дроссельная заслонка закрыта. А вот регулятор холостого хода (РХХ) ведет себя странным образом — постепенно открывается до максимума, повышая обороты двигателя.

Если кратковременно нажать на педаль газа, то РХХ резко закрывается до необходимого положения, но потом снова плавно открывается

Что это такое? Неисправность РХХ? ДПДЗ? Что-то с дроссельным узлом? Или ещё что-то?

Проверка сопротивлений в цепи РХХ проблем не выявила. Но почему же ЭБУ так манипулирует регулятором холостого хода? Или может сам ЭБУ неисправен?

Но затем мы решили снять логи от момента запуска двигателя и до прогрева, чтобы попытаться понять хоть какой-то алгоритм такого странного поведения.

Но долго ждать не пришлось. При анализе логов я сразу обратил внимание на запуск двигателя.

Вот, смотрим внимательно

Напряжение упало — это работает стартер и вращает двигатель. Абсолютное давление снизилось — значит двигатель начал вращение. Но посмотрите по линии сетки, что обороты двигателя в этот момент равны нулю и возрастают лишь через пару секунд.

Это означает, что ЭБУ не видит, что двигатель начал вращение! То есть, ДПКВ в этот момент не вырабатывает сигнал. Другими словами, он попросту не работает!

Только спустя время по косвенным признакам ЭБУ начинает понимать, что идет запуск двигателя и переходит на управление по ДПРВ и мотор запускается.

Вот для наглядности можно посмотреть, как проходит запуск с исправным ДПКВ

Казалось бы, что проблема решена, но на самом деле проблем только прибавилось. К странному поведению оборотов прибавилась ещё и неисправность ДПКВ. Никто не мог увязать одно с другим, а после проверки проводки на ДПКВ и замены самого датчика, в мой довод, что ДПКВ неисправен, вообще, перестал кто-либо верить…

Действительно, измерение сопротивления проводов от ЭБУ к ДПКВ не вызвало вопросов. И замена самого датчика проблему со странным поведением двигателя не решила.

Всё больше мнений склонялись к тому, что неисправен каскад управления регулятором холостого хода в самом ЭБУ. Но лично мне не давал покоя тот самый странный запуск двигателя и почему ЭБУ не видит оборотов двигателя при этом. Да и продолжительный запуск также указывает не неисправность ДПКВ.

Также был ещё один момент. Связан он с процедурой обучения ДПКВ на моторах 1.8. Кто хоть раз проводил эту процедуру, тот знает, как ЭБУ играет оборотами двигателя при этом.

Может быть и в этом случае всё-таки что-то с ДПКВ? Временами пропадает контакт с ДПКВ и ЭБУ пытается что-то предпринять, чтобы выйти из положения?

В общем, было решено перепроверить досконально проводку ещё раз. Но уже с полной разборкой разъёма ЭБУ и визуальным контролем состояния контактов

В общем, ларчик просто открывался. Контакт на ДПКВ был сильно разогнут. Такое бывает, когда в контакты лезут толстыми щупами от измерительных приборов и прочих физических воздействий. А окисление ещё больше усугубляло ситуацию. Поэтому при «прозвонке» проводов всё было исправным, а нарушение контакта было между разъемом и самим ЭБУ.

После восстановления нормальной работы ДПКВ, обороты пришли в норму и больше проблем не доставляли.

Вот так можно было и дроссельный узел поменять, и даже ЭБУ. А подвисание и странное поведение оборотов оказалось следствием неисправной цепи ДПКВ…

Так что подвисание оборотов также можно отнести к неисправностям ДПКВ. И много ещё чего может к этому относиться. Даже то, о чём не можешь и предполагать.

Поэтому только омметр, вольтметр, сканер, осциллограф и другие диагностические инструменты помогут найти настоящего виновника проблемы, а отталкивание лишь от симптомов неисправностей того или иного датчика, может долго водить за нос автомобилиста. А решение может быть совсем рядом и порой оно совершенно не подходит ни под один «симптом».

Такая она — диагностика. Непредсказуемая.

На этом сказ окончен.

Всем Мира и ровных дорог

Показания датчика температуры охлаждающей жидкости

Положение дроссельной заслонки: проверка и устранение неисправностей. Фото и видео

Как проверить ДАД

Неисправности ДПКВ : 1 комментарий

•

ООО,знакомая тема , помню на ваз 21103так же воевал , только с модулем .два дня ушло на поиск ,это был полный треш .ни осциллограф толком ,ни диагностика не давала внятного .
А машина могла спокойно ехать ,и резко от малейшего прдергунчика или кочки микро ,взять и просто заглохнуть ,либо отклучало два целиндра ,так как модуль общий .причем , могла отключить то одну группу целиндров ,то другую,и при этом ,так же возвращала работу на место .так же и заглохнуть могла ,а после спокойно завестись и как не в чем не бывало .по диагностике смотришь ,все идеально в показания, осциллографом во время нормальноц работы ,тоже все в норме,ну естественно когда отрубается ,то стандартные показания при не работающих горшках .на прозвоном все контакты вроде как , форсунки в норме ,модуль подмену сделал , провода так же ,свечи .ЭБУ тоже вскрыл ,все в норме.
В итоге долгих поисков ,причина нашлась,а был виновна колодка на модуль ,что самое интересное ,провод в нутри изоляции почти отсоединился ,на самом стыке с клеммами которые в колодке уже ,но ,что самое интересное , изоляция без повреждения ,даже окислов нет .в итоге ,в нутри изоляции провода держались на волосинках ,но при этом в определенных положениях оборванные места соединялись и из за этого контакт приходил в норму ,а при кочках шевелился ,и из за этого и осциллограф толком не говорил.
А спалил визуально,что в очередной раз вытащил колодку ,и что дернуло обратить на сам провод ,поднятянул и как то странно повел один из проводов ,тяну дольше ,а он словно без жилы становится ,так и остальные .
Радости не было конца ,колодку переклепал по новой ,машина второй год ездит и больше нет с этим проблем.
Как то так было.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Сообщите мне о последующих комментариях по e-mail. Вы также можете подписаться без комментирования.

Какие признаки говорят о неисправности датчика коленвала?

Для того чтобы выяснить, какие признаки неисправностей появляются у датчика коленвала в процессе эксплуатации, который по-другому называют своеобразным индикатором сигнализации, нужно понять его конструкцию и основные задачи, решаемые им.

Устройство и функции ДПКВ

Данный узел автомобиля позволяет осуществлять регулировку системы топливного впрыска вашего транспортного средства. Кроме того, ДПКВ отвечает за синхронность при функционировании каждой из топливных форсунок и полностью всей системы зажигания машины. Устройство датчика положения коленвала имеет следующие элементы:

1. Образец капронового каркаса;
2. Стальные магнитные сердечники;
3. Комплект обмотки, для которой использован тонкий медный провод;
4. Изоляция проводки (как правило, применяют смолу, эмаль).

Основная цель этого датчика положения – создание синхронизированной работы в системе зажигания и при работе комплекта топливных форсунок. При неисправной работе данной запчасти появляется нестабильная работа вовремя подачи топлива. Кроме того, на полном ходу ваш двигатель может резко остановиться, что приведет к истиранию клапанов и цилиндров.

Как система топлива получает сигнал от датчика?

Во время работы датчика бортовой компьютер (микроконтроллер внутри машины) определяет конкретное положение поршня в определенный момент его работы в каждом из цилиндров. Для регулирования работы с помощью датчика процесс строится по следующему плану:

1. Коленчатый вал имеет специальное зубчатое колесо, в котором 2 зубчика специально пропущены.
2. При движении коленчатого вала все зубчики проходят рядом с датчиком ДПКВ, при этом сильно искажая состояние его магнитного поля.
3. В результате формируется импульсы в катушке индуктивности данного прибора, которые направляются в базу данных бортового компьютера. При этом отсутствующие 2 зуба являются стартовой или нулевой точкой, благодаря которой компьютер определяет начальное положение вала.
4. Далее компьютер внутри машины подсчитывает количество посланных прибором импульсов и определяет положение коленвала в каждый период времени.
5. После этого обратный сигнал посылается компьютером на датчик, отвечающий за срабатывание топливной форсунки, которая уже подает топливо в системе зажигания.

Таким образом, если ДПКВ работает верно, автомобиль будет работать с наибольшей производительностью, затрачивая при этом минимум топлива.

Совет: узнать причину неисправности датчика вам легко поможет электросхема на ВАЗ-2110. Там показано расположение и сочетание всех элементов автомобиля.

Где расположен датчик положения коленвала?

Данный комплектующий элемент располагается в кронштейне, который установлен в центральной области шкива на приводе генератора. Как правило, на большинстве современных автомобилей он установлен не впритык, а с зазором 1-1.5 мм около конструкции самого зубчатого шкива.

Для удобства отсоединения и регулировки ДПКВ к нему подсоединяют 50-70 см провод, который имеет необходимые разъемы для ключей. Для выставления и корректировки положения необходимо только регулировать шайбу, закрепленную над посадочным гнездом самого элемента. Регулировка шайбы может производиться как вами самостоятельно, так и специалистами в автосервисе – в любом случае она позволит избежать скорой поломки цилиндров двигателя и значительно снизить расход топлива.

Датчик положения коленвала

Расположение датчика положения коленвала

При появлении неисправностей в датчике коленчатого вала бортовой компьютер автомобиля лишается возможности выставить ряд необходимых для работы системы зажигания характеристик:

• Подсчитать количество необходимого для впрыска топлива;
• Выявить нужный момент для впрыска;
• Поменять угол поворота распределительного вала;
• Определить, произошло зажигание или нет (актуально для бензиновых моторов).

Совет: появление проблем с зажиганием сказывается на работе всех систем машины. Часто после топливной системы начинать ломаться рулевая рейка на ВАЗ-2114.

Основные признаки неисправности ДПКВ

Основные признаки появления неполадок при работе датчика положения коленвала:

1. Процесс “детонирования” двигателя (появляется характерный стук при работе гидрокомпенсаторов) во время большей нагрузки на автомобиль, при заезде на высокие горные поверхности на пониженных оборотах.
2. Двигатель работает неустойчиво – резкое падение оборотов на холостом ходу сменяется таким же резким их увеличением. Также ваш автомобиль может просто заглохнуть при работе вхолостую как в процессе езды по трассе, так и при остановке на время, например, на светофоре.
3. Мотор не набирает оборотов, хотя и работает на полной мощности.
4. Мощность мотора периодически падает и поднимается при отсутствии каких-либо внешних факторов, влияющих на этот процесс.
5. Значительно снижаются аэродинамические характеристики автомобиля.
6. Возникают проблемы при запуске двигателя (быстро глохнет или вообще не заводится).
7. Пропадает искра при зажигании системы – либо не появляется, либо вовсе может отсутствовать.

В случае, если вы обнаружили не менее 3 признаков, из приведенных выше, значит, проблема кроется именно в датчике положения коленвала.

Совет: указанный список неисправностей может также свидетельствовать и о появлении других неполадок при работе двигателя. Например, резкие перепады в мощности мотора и снижение оборотов могут свидетельствовать о засоре в самом бензонасосе. Именно поэтому перед ремонтом нужно провести диагностику не только двигателя, но и тех же колес. Какие показатели давления должны быть по нормам, вы можете увидеть в таблице давления в шинах.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

Диагностика датчика положения коленвала омметром

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Диагностика датчика положения коленвала омметром

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

Совет: при проведении проверки ДКПВ нужно поддерживать температуру в интервале 20-22 градусов. Это необходимо для отображения корректных показателей, получаемых сетью приборов.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Видео: проверка датчика положения коленвала
