Подойдет ли разболтовка 4 100 на ваз

О разболтовке колес на отечественных автомобилях ВАЗ

Время на чтение: 7 минут

Инженерный персонал любого автоконцерна тщательно просчитывает совместимость и способность транспортного средства воспринимать проектные нагрузки для всех систем. Автомобиль заявленной массы и габаритов должен удовлетворять своим техническим характеристикам, динамическим и грузоподъёмным параметрам. Одной из самых ответственных деталей является ступица колеса, несущая на себе по меньшей мере 25 % всех постоянных, длительных и кратковременных нагрузок, которые действуют на автомобиль. Именно таким образом рождается параметр разболтовки колёсных дисков.

Разболтовка колёсных дисков на «Ладу»

Разболтовка — это расчётная характеристика колёс, которая определяет количество крепёжных отверстий и диаметр окружности их расположения. Данная характеристика одинакова практически для всех моделей «АвтоВАЗа» и зависит от следующих показателей транспортного средства:

Диски для ВАЗ 1111

• Масса авто в снаряженном состоянии, то есть в полной комплектации, с пассажирами и максимально возможной массой груза в багажнике.
• Характер эксплуатации транспортного средства, а именно насколько важны перегрузки для данного автомобиля. Если речь идёт о городском седане, то разболтовки из 4 шпилек ему вполне достаточно, но кроссовер или внедорожник непременно оснащается 5 или 6 резьбовыми стержнями, потому что езда по бездорожью может кратковременно усилить нагрузку на колесо в несколько раз.
• Динамические свойства автомобиля. Заходя в поворот на высокой скорости, а также попадая в ямы, ударное воздействие увеличивает нагрузку на шпильки ступицы с геометрической прогрессией.

Информация о разболтовке колесных дисков на отечественных автомобилях ВАЗ

Все автомобили ВАЗ с самого основания завода и до наших дней имели лишь 3 основных типа разболтовки, так как большинство модификаций были выполнены на единой платформе, у них менялся только внешний вид. Разболтовка на большинство моделей «Лады» выглядела следующим образом:

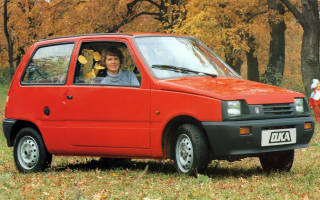

• Самый маленький представитель автоконцерна – ВАЗ 1111, в народе называемый «Ока», производился в РФ на протяжении 20 лет – с 1987 по 2008 года. Учитывая, что масса данного авто особо малого класса составляла всего 975 кг, а нагрузка на колесо приходилась менее 250 кг, «Ока» стала одним из немногих представителей в своём классе, для которого использовалась разболтовка из 3 шпилек.

Найти на рынке подобную размерность колеса было достаточно проблематично, потому штампованные изделия с радиальностью R12 и R13 нередко пересверливались, чтобы удачно сесть на ступицу.

Начиная с 1966 года, когда концерн выпустил свою первую «копейку», и заканчивая 2015 годом, разболтовка колёс на эти авто составляла 4х98 мм, диаметр центрального отверстия – 58,1 мм.

Самые популярные на сегодняшний день модели «Лады», для которых всё ещё продаются диски с разболтовкой 4х98 — это ВАЗ 2106, 2107, 2109, 2110, 2112, 2114.

• Последние модели ВАЗов, такие как «Веста», «Гранта» и «Х-Рей», выпускаемые с 2015 года, имеют разболтовку на колёсах максимально приближенную к международному стандарту компактных автомобилей. Данный параметр на указанных модификациях составляет 4х100.

• Среди всей продукции концерна «АвтоВАЗ» всегда шли особняком такие модели, как ВАЗ 2121, или классическая «Нива» и все производные от данного внедорожника: 5-дверная «Тайга», Chevrolet Niva и другие модели. Ввиду повышенных нагрузок на ступицы и колёса из-за неудовлетворительных дорожных условий, на которые были рассчитаны все параметры «Нивы», эти компактные вездеходы традиционно имели разболтовку дисков 5х139,7, с диаметром центрального отверстия 98,5 мм.

Эти увеличенные показатели давали колесу свободно сопротивляться изгибающему моменту, воспринимать большие нагрузки при переносе центра тяжести в одну сторону при движении по наклонной плоскости или при вынужденном вывешивании колёс, а также позволяли авто передавать больший крутящий момент на протекторы покрышек при движении в гору без риска поломки деталей.

Диски для ВАЗ 2114

Особенности размерности колёс для самых популярных моделей ВАЗ

Среди нескольких десятков модификаций ВАЗ наиболее популярными моделями за все 50 лет являлись только 2 из них, о чём можно судить по количеству проданных экземпляров. Размеры колёсных дисков для данных авто имели следующие параметры, которые менялись в зависимости от года выпуска, технической оснащённости и комплектации автомобиля:

• ВАЗ — последняя модификация «классики», выпускавшаяся на конвейерах завода в течение 30 лет: с 1982 по 2012 годы. На протяжении этого времени она ни разу не меняла свой внешний облик, а разболтовка дисков была едина – 4х98 с диаметром центрального отверстия 58,6 мм.

Если в 1982 году на заводе производились модели с посадочным габаритом для шины в диапазоне от 5J до 5,5J, то на закате производства концерн увеличил допустимую размерность до 6J.

Радиальность колёс неизменно варьировалась от R13 до R15, что позволяла чередовать их по сезонам, периодически меняя профиль боковой части шины или сразу использовать всесезонные покрышки на диаметре R14.

Размер шин ВАЗ 2107 неизменно составлял всего 3 основных параметра – 175/70/R13, 185/60/R14 и 185/55/R15. Последний из перечисленных параметров активно пользовался спросом среди любителей быстрой езды по ровным городским дорогам.

Если рассмотреть более ранние авто концерна, можно убедиться в том, что колёсная база «Жигулей» практически не менялась на протяжении более чем 40 лет. Это приводит к моральной отсталости технического оснащения продукции завода. В то же время отсутствие новых разработок сильно снижает как скорость выпуска с конвейера, а также себестоимость на инженерное оснащение, что приводит к очень привлекательной розничной цене транспортного средства.

• ВАЗ 2114. Выпускалась в меньшем диапазоне — с 2001 по 2013 годы. Авто было лишь рестайлинговой модификацией классической «девятки». Наследие устаревшей модели не повлияло на высокую популярность этой «Лады», а все колёса, которые ставились в базовом исполнении на ступицы, имели ту же традиционную разболтовку 4х98, DIA 58,6 мм.

Евростандарт разболтовки 4х100 для Lada X-Ray

• Как и разболтовка ВАЗ 2114, ширина колёсных дисков мало чем отличалась от «семёрки» и колебалась в пределах 5J – 6J на весь период производства. Что же касается радиальности, то концерн полностью исключил из заводского оснащения диаметр в 15 дюймов, не запрещая при этом установку данного параметра водителями в качестве опции. Разболтовка дисков ВАЗ 2114 в текущей размерности позволяла устанавливать также стандартные диски 4х100 в соответствии с привычными для Европы размерами.

Ни одна модель «Лады» никогда не выглядела агрессивно, визитной карточкой продукции была практичность и надёжность при эксплуатации. Концерн не использовал экстремальные показатели вылетов, и колёса всегда прятались под арками кузова. Средние предельные показатели ЕТ как для ВАЗ 2107, так и 2114, составляли ЕТ25…35 мм, а отступление от этой характеристики обязывало водителей устраивать на боковых частях кузова дополнительные брызговики и менять конструкцию ступиц, делая их более прочными во избежание деформаций.

Таблица совместимости разболтовки жигулевских колес

Данная таблица соответствия геометрических характеристик маркам и модификациям отечественных авто приводится ниже:

Марка и модель ВАЗа	Диаметр диска, дюймы	Ширина обода, дюймы	Вылет колеса, ЕТ, мм	Разболтовка, шт х мм	Диаметр центрального отверстия, мм
ВАЗ 1111 («Ока»)	12, 13	4; 4,5; 5	35, 40	3х98	58,1
ВАЗ 2101…2115, «Калина», «Приора»	13, 14, 15	5; 5,5; 6	25, 30, 32, 35	4х98	58,6
«Лада Гранта», «Веста», «Х-Рей»	13, 14, 15, 16	5; 5,5; 6; 6,5	22, 25, 30, 32, 34, 35	4х100	58,6
ВАЗ 2121 («Нива»), 2123, 2131, Chevrolet Niva	15, 16, 17	5; 5,5; 6; 6,5; 7	15, 35, 58	5х139,7	98,5

Салон колёсных дисков для автомобилей ВАЗ

Разболтовка колесных дисков ВАЗ — это очень важный показатель модели, который существенно ограничивает ассортимент предлагаемых в продаже изделий. Если водителю вдруг приглянулся какой-либо диск, имеющий другие характеристики, ему придётся полностью изменять конструкцию ступицы и устанавливать шпильки в новом порядке. Эксперты утверждают, что подобная практика чревата непредсказуемыми последствиями во время эксплуатации транспортного средства.

Разболтовка колесных дисков таблица совместимости

Замена штатных колесных дисков на диски иной формы или размера, несомненно, может придать вашему автомобилю эксклюзивный вид. Подобный тюнинг очень популярен, и практикуется большинством автовладельцев. Но взять и поменять колеса на более красивые просто так не получится. Здесь важно учитывать некоторые технические параметры, предусмотренные заводом-изготовителем авто и производителями дисков.

Советуем ознакомиться со статьей про то, какие диски лучше для авто.

Как маркируются диски

Любой диск имеет индивидуальную маркировку, указывающую на:

•количество отверстий для крепления к ступице;

•диаметр условного круга, проходящего через оси этих отверстий;

Разболтовка колесных дисков таблица совместимости

Разберем пример полной маркировки 9JX16 Н2 5/112 ET 35 D 66.6

9 – ширина диска (в дюймах);

J – обозначение, указывающее на то, что диск предназначен для моноприводного авто (диски для полноприводных машин обозначаются двумя литерами JJ);

X – способ изготовления диска (литой);

16 – установочный диаметр (в дюймах);

H2 – маркировка, указывающая на число кольцевых выступов, удерживающих бескамерную шину (2);

5/112 – количество крепежных отверстий/диаметр круга, на котором они расположены (разболтовка);

ET 35 – величина вылета диска (в миллиметрах);

D 66.6 – диаметр центрального (ступичного) отверстия диска.

Как определить разболтовку

Для каждой марки и модели авто предусмотрены индивидуальные параметры разболтовки. Для этого существуют специальные таблицы, исходя из которых и можно подобрать диски.

Если нет возможности воспользоваться таблицами, или если вашего авто в них нет, разболтовку можно определить самостоятельно. Для этого считаем количество отверстий для крепления диска. Первый параметр есть. Определить диаметр круга, на котором расположены отверстия немного сложней.

Для дисков с 3 отверстиями измеряем расстояние между стенками соседних отверстий, и умножаем его на 1,155. Полученный результат и будет искомым диаметром.

У дисков с четырехточечным креплением измеряем величину промежутка между стенками противоположных отверстий и множим его 1,414.

Для пятиболтовых колес меряем расстояние между двумя дальними отверстиями через одно, и умножаем на 1,701.

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Дисковый вылет бывает:

•положительным (вертикальная ось диска расположена сзади привалочной плоскости);

•нулевым (ось диска накладывается на привалочную плоскость);

•отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Ниже представлены таблицы с указанием разболтовки, вылета и диаметра центрального отверстия дисков для популярных моделей авто.

Разболтовка колесных дисков таблица совместимости

Подойдет ли разболтовка 4 100 на ваз

Выберите модель LADA

У вас есть диск LADA 4×100, но вы не знаете на какие модели он подходит?
Мы нашли все модели Лада с разболтовкой колёсного диска 4×100.

Все колёса с параметрами 4×100, подходящие на LADA, штатные заводские, рекомендуемые и допустимые размеры дисков.

Несмотря на то, что данная информация взята с сайтов авто производителей, наш каталог является информационным и не гарантирует полного соответствия предлагаемых размеров вашему автомобилю.

Рейтинг: 1 143

Репутация: +3

Благодарил (а): 2 раза Поблагодарили: 14 раз

Сообщение Rad71 » 28 янв 2012, 21:24

Если уж так хочется то бери. Переходники поспрашивай на шиномонтажках, там должны быть.

Я себе ищу 4х100 DIA 54.1 на 14 c летней резиной, пределах 10 тыщ.

Всем привет, ну что же, пару дней назад с Хабаровска я заказал б.у. диски, это оказалась реплика на Work CR Kai

После недолгих поисков и расследований все же мне удалось выяснить чья это реплика.

И так, параметры литья таковы:
1) Разболтовка универсальная 4х100 и 4х114,
2) Вылет ET38,
3) Ширина диска J7,
4) Диаметр Центрального Отверстия (DIA) 67.1

Собственно встал вопрос, а по какому пути пойти, как установить диски с разболтовкой 4Х100 на вазовскую ступицу 4х98?

Немножко погуглив и пообщавшись с людьми на драйве, вышли такие варианты:

1) Поставить болты эксцентрики со смещенным центром.

2) Произвести небольшие манипуляции со ступицей и поставить шпильки с эксцентриковой гайкой.

3) Установить колесные проставки, тем самым установив их получим голые 4х100.

Какие плюсы от проставок? На выходе мы получаем чистые 4х100, можем заказать любую ширину и диаметр центрального отверстия под конкретный диск. Сейчас много компаний занимается изготовление проставок, поэтому проблем в их поиске и заказе под ваш диск не составит труда.
Но есть минусы, но минус не явный, если арки стоковые и у вас сильно занижен автомобиль, из за проставок вылет дисков увеличится и они уже могут задевать арки, тогда придется подрезать кромку арок, либо вообще их срезать. Рекомендуют минимальную ширину проставок на ваз делать не менее 16 мм. В общем такими проставками мы увеличиваем колесную базу, для лучшей устойчивости авто, но и можем столкнуться с тем, что колесо начнет задевать о колесную арку, но не всегда так.

Опять таки же все зависит от ширины, вылета, радиуса диска. Вылеты есть минусовые и плюсовые, как я понял если слишком больший минусовой вылет и диск широкий, то диск может задевать об лонжерон, так же может быть слишком маленький выворот, поэтому в данном случае опять такие же колесные проставки спасают. Так что для каждого авто и диска нужно подбирать свои параметры проставок, а возможно они и не пригодятся.
4) Довольно таки интересная темка, но инфы по ней практически нет.

А именно взять вазовскую ступицу и сделать новую разболтовку 4х100.

Рассказал другу о данной затее, он сказал его крестный в двухтысячных годах делал подобное на своей 99 и по его словам очень скоро тормозной диск треснул, так же как и задняя ступица затрещала по швам. Так что думаю все же не стоит прибегать к данному способу) Это так, для общей информации) Как говорится не повторяйте это дома)

Собственно зачем я создал данную тему? да сказать честно это мысли в слух, в ожидании своих дисков, т.к. мне еще придется столкнуться с этим. Полазив на драйве, я нашел драйвовчанина с ником lex09
Ранее он владел девяткой, у которой были диски BBS RC, параметры схожи с моими, т.е. 4х100, ET38, ширина J7.

Попросил я рассказать все подробности какие проблемы возникли с установкой дисков, он мне с радостью все подробно объяснил и рассказал, за что ему еще раз спасибо)
1) Параметры дисков это уже ясно, резина у него 205/45/16/, но с такой шириной диска не без известный на драйве человек под ником alexx600oo все же советует 195, мол 205 слишком широкие. Так что это еще под вопросом. Так что кто читает эту статью, имея на своем тазе (в идеале самара) диски схожие с моими параметрами, отпишитесь какая ширина резины у вас.
2) Завал передних и задних колес около 2.5 градусов
3) Проставки получились около 20 мм, плюс минус пару миллиметров.
4) Занижение -120
5) Подрезал кромку арок.

На выходе получаем такую картину.

Немножко пораскинув мозгами, имея мое занижение -70 перед, зад -90 я возможно избегу резки кромки арок, путем установки минимальной толщины проставок в 16 мм, либо вообще откажусь от них, в пользу болтов или шпилек. же когда диски придут, там будет видно.

Уважаемые читатели и просто посетители, высказывайте свое мнение, опыт установки колес с не стандартной разболтовкой и параметрами. Ваш бесценный опыт будет полезен не только мне)

Диски 4×98 надеть на 4×100 как думаете?

Есть колесики с литыми дисками, где параметры дырок 4×98, а на авто нужны 4×100. Как думаете, можно так?
у меня на ступице – шпильки. читал, что вроде с болтами нельзя так, а со шпильками почему-то лучше.

gsnake
Есть колесики с литыми дисками, где параметры дырок 4×98, а на авто нужны 4×100. Как думаете, можно так?
у меня на ступице – шпильки. читал, что вроде с болтами нельзя так, а со шпильками почему-то лучше.

вывод. эти диски продать. соответствующие размеру купить.
и не экономить на презервативах. лечение дороже.

Плохо будет. В 90-е на рынок бывш. СССР появилось тьма дисков новых и б/у 4*100 – многие ВАЗовцы ломанулись их ставить, но косозакрученный болт (в данном случае гайка (т.к. шпильки) быстро разбивал посадку диска и бывало диск отламывался в самый неподхлодящий момент.

Нельзя. Наоборот еще куда ни шло, а так – нельзя.

Наоборот ставили, а так как хочет тс – нет. Это не я придумал, неоднократно встречал в сети.

HARON
Наоборот ставили, а так как хочет тс – нет. Это не я придумал, неоднократно встречал в сети.

кто-то недавно втирал, что подходят 98 вместо 100

Union_Jack
кто-то недавно втирал, что подходят 98 вместо 100

Может и я напутал.

эти диски продать. соответствующие размеру купить.

Если посадочный диаметр тот что надо – я попробовал-бы.

просто я предполагаю, что эти два миллиметра на допуски уйдут.

Не не уйдут, но должно налезть. Если центральный диаметр не совпадает, то нет смысла и примерять – прикрутить прикрутите, а бить будет.

Волжское небо
Налезть то налезет, но потом, когда гайка зайдёт в конус, она начнёт гнуть шпильку к центру конуса. Ям на дорогах много.

Ну выгнет несколько все шпильки, они все одно на растяжение, а не на срез работают. Если посадочное идентично, я-б поставил, раз есть диски.

Попробовать в станке расточить , дабы не потерять соосность
Когда наступят неприятные последствия – задуматься над постом с номером 2.

спасибо за советы. не буду так делать.

а вот тогда еще вопрос – если диски по шпилькам подходят, а центральное отверстие здоровенное – так приемлемо?

Приемлемо, надо переходник купить или выточить.

если диски по шпилькам подходят, а центральное отверстие здоровенное – так приемлемо?

Болтами можно. Легко и непринужденно. По 1 мм на каждую сторону ни о чем. Тянуть надо равномерно. А вот как на шпильки диск натянуть ??

Kir*
Болтами можно. Легко и непринужденно. По 1 мм на каждую сторону ни о чем. Тянуть надо равномерно. А вот как на шпильки диск натянуть ??

муха ха или не му ха ха а 3 года все ОК

А по поводу подшипников ступичных – вообще бред.

тазовские на нексию – это уже не нищебродство, это наркоманский бред

И эти люди учат меня жить . мне в голову ни разу подобная мысль не приходила – колёса молотком прибивать .

Были подобные диски. На таз не подходили, поэтому распилил все 5 штук болгаркой и сдал в металлолом.

Про центровочные кольца – бред. Они ничего не центруют, если применяются конические гайки или болты.

Если не хотите потерять колёса, не вздумайте ставить.

И столько знатоков. И если фиатовский размер натягивать не приходилось, то с кольцами в центровочных наездил десятки тысяч. Знатоки еще больше удивятся – эти кольца бывают и пластиковыми. А уж пугают как – и ступичные развалятся, и завещание необходимо.

HARON
И столько знатоков. И если фиатовский размер натягивать не приходилось, то с кольцами в центровочных наездил десятки тысяч.

Как сейчас помню. В 94-м или 95-м году отец купил себе новую Омегу и отдал мне VW Jetta. Вот я на нее и прикрутил литые диски от ТАЗа. Года до 98 она на них благополучно ездила безо всяких проблем. Когда купили жене поинтера с разболтовкой 4х100 я вспомнил, что у меня на даче валяется 15-я ковка с хорошей летней резиной от восьмерки. И вспомнил, что Джетта с той же разболтовкой прекрасно себя чувствовала. Купил хорошие оригинальные болты на конус. Прикрутил. Это лето будет 4-м, что машина отъездит на этих дисках.

ЗЫ В прикрученном колесе что самое важное ? То, чтобы оно было хорошо прижато своей внутренней посадочной плоскостью к ступице/тормозному диску.

На диске с несовпадающими отверстиями под болты/шпильки можно медленно и печально доехать до места, где его заменят на штатный. Ездить на таком диске как на штатном – ну, в принципе, Кутлху не запрещает. Но он и русскую рулетку не запрещает – пофигу ему на забавы двуногих.

Ладно, предложу вариант – проставки-переходники. С любого размера на любой желаемый, и шпильки и болты. Ну, вынос скорее всего изменится и стоят не гуманно, но ведь вариант?

Kir*
Когда купили жене поинтера с разболтовкой 4х100 я вспомнил, что у меня на даче валяется 15-я ковка с хорошей летней резиной от восьмерки. И вспомнил, что Джетта с той же разболтовкой прекрасно себя чувствовала. Купил хорошие оригинальные болты на конус. Прикрутил. Это лето будет 4-м, что машина отъездит на этих дисках.

Вот с выносом особо шутить не стоит. Здесь и нагрузка повышенная на подшипник. И все заводские настройки подвески псу под хвост. Ладно когда еще 3-5 мм разница в выносе на самом диске. Но проставка минимум 15-20 мм.

Впрочем на Поршике у меня проставки сзади стояли по 5 сантиметров с каждой стороны. И диски 10 дюймов. и ничего.
