Ремонт и диагностика рулевой рейки

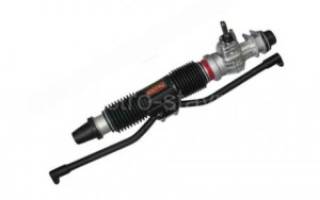

Рулевая рейка (рулевой редуктор) передает усилие от руля на колеса через тяги. Рулевая тяга одна из основных частей рулевого управления. Существует три разновидности рулевых реек:

• Электрические, используются в городских автомобилях, т.к. при сильных нагрузках часто выходит из строя электромотор.
• Механические, применяются в авто все реже.
• Гидравлические, на этих рейках ставится гидронасос, который облегчает поворот руля.

На неисправности, связанные с рулевой рейкой могут указывать стуки при поворотах, также возрастает усилие, необходимое для поворота руля.

Состояние рулевой рейки проверить довольно затруднительно в связи с ее труднодоступностью. Для проверки рулевой рейки приходится разбирать весь рулевой механизм.

Процесс снятия и установки рулевой рейки

Технологически, ремонт рулевой рейки Калины мало отличается от ремонта этой детали на других ВАЗах. Необходимые инструменты, при необходимости, можно найти в ремкомплектах других моделей ВАЗ.

Технология снятия:

1. Необходимо открутить болт крепления шпицевого механизма.
2. Предварительно подняв авто на домкрате. Нужно снять передние колеса. Также необходимо из поворотных кулаков выбить рулевые наконечники.
3. Далее, при помощи трещотки, нужно открутить гайки крепления рулевого механизма.
4. снимаем из-под него аккумулятор и площадку.
5. Нужно открутить верхнюю гайку на теплоотражающей пластине, она находится возле пассажирского сиденья, за выпускным коллектором. отгибаем на себя саму пластину.

Опишем сразу процесс установки рейки обратно:

Лучше, конечно, работать вдвоем, в этом случает один прижимает рейку, а второй присоединяет ее к фланцу рулевого вала. Если же вам не повезло работать в одиночку, то наживить рекомендуется к кузову гайки и чем-то прижать рейку.

Когда шлицы вала и ось с фланцем будут совмещены, можно начинать прикручивать рейку. Используется в таких случаях ключ-трещотка, но не применяйте излишнее усилие.

Далее прикручиваем к рейке тяги, болты, которыми прикручиваются тяги нужно затянуть достаточно сильно. Сверху необходимо надеть стопорную пластину, для предотвращения откручивания болтов.

Основные неисправности рулевой рейки

1. Протечка сальников

Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.

2. Течь силовых сальников, и коррозия вала рулевой колонки

Эта проблема появляется при попадании воды через пыльники тяг.

3. Протекание гидравлических шлангов

Часто текут соединительные элементы из-за протирания.

4. Изнашивание центрального зуба рулевой рейки

По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.

5. Стуки опорной втулки

Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.

6. Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

7. Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

8. Тугой поворот руля в обе стороны

Тут может быть много причин:

• описанные выше, проточки.
• на поршне могло разорваться тефлоновое кольцо.
• мог произойти на насосе износ рабочей пары.
• мог сломаться торсион распределителя.

Самые частые причины поломки рулевой рейки

1. Плохие дороги. Рулевая рейка может сломаться по причине долговременной езды по плохим дорогам. При езде по плохим дорогам нужно особенно внимательно следить, чтобы при наезде на ямы или ухабы, руль не был в крайнем положении. Если не соблюдать это правило, рулевая рейка очень скоро может начать стучать.
2. Повредить рулевую рейку можно производя резкие ускорения и торможения, при крайнем положении руля.
3. Также, к повреждению рулевой рейки могут привести частые наезда на бордюры.

Основными признаками поломки могут служить стуки рейки (для того, чтобы избавиться от него, можно сбросить скорость), также о неисправности говорит тугой ход руля (часто в одну сторону).

Как починить рулевую рейку

Починка рулевой рейки – не самое простое дело. Снятие и установка рейки отличаются большой трудоемкостью, заранее необходимо упомянуть некоторые сложные моменты. Это, например, место присоединения рейки к рулевой колонке.

Для ремонта рейки вам понадобится ремкомплект рулевой рейки 2110. Основная задача заключается в замене упора рейки и втулки, этим вы избавитесь от люфта и грохота при преодолении небольших ухабов.

Для ремонта нам пригодится: упор и втулка рейки, уплотнительное кольцо упора рейки, гайка упора. Также вам понадобится центральная гофра, весьма вероятно, что вам ее придется менять.

Перед откручиванием, смачиваем шпильки крепления рейки «вэдешкой», иначе их можно вывернуть. Всегда помните об опасности свернуть эти шпильки! Иначе вам придется просверлить крышку моторного отсека!

Рейка может внутри быть ржавой или крайне грязной, ее в таком случае нужно промыть соляркой или бензином.

Когда будете собирать рейку, ее придется активно смазывать, в связи с этим лучше заранее купить смазку, лучше ФИОЛ.

Сняв рейку, нужно срезать хомуты, хомут крепления к кузову можно не снимать, а другой снимаем с резинкой. Можно еще убрать прокладку, которая расположена в месте контакта рейки и отверстия моторного щита.

Далее нужно снять пыльники. Гайку упора замачиваем в керосине и извлекаем червячный вал. Если это не удастся, можно попытаться смазать все внутри не разбирая до конца.

После этого начинаем пытаться откручивать гайку упора, при этом вам пригодится хороший ключ. Далее достаем пружину, а также резинку, переворачиваем отверстием вниз и колотим о какую-нибудь деревяшку, чтобы достать сам упор.

Далее достаем старую втулку рулевой рейки. Для этого нужно отогнуть два выступа, и при помощи проволоки выдернуть втулку из корпуса.

После того, как достанете рейку, ее необходимо промыть, для этого подойдет все та же солярка. Также, ее нужно вычистить от смазки и грязи.

Для идеальной прочистки рейки, ее можно продуть. При этом нужно повернуть червячный вал. Это позволит выдуть грязь с обратной стороны.

После этих процедур нужно все смазать и собрать. Червячный вал смазываем поворачивая.

Нужно обильно смазать зубчатую часть, т.к. тут основное трение. Далее смазываем концы рейки, смазав, проверьте как она одевается, только если это происходит с некоторым усилием, она перестанет шуметь.

Далее снимаем втулку с рейки и вставляем в корпус, который заранее смазали. Следите за фиксирующими выступами на втулке.

Нужно закрутить прикрепляющий тяги к рейке болт, поставьте корпус так, чтобы втулка смотрела вниз, и поставьте рейку на нее.

Ищем в корпусе рейки середину окна, ее нужно пометить, устанавливаем рейку в среднее положение. Центральное отверстие обязательно должно находиться напротив вашей отметки.

Далее все обильно смазываем и устанавливаем новый упор, уплотнитель и пружину, и закручиваем гайку упора.

Ключом плотно закручиваем гайку, после чего, как в инструкции, отводим в обратную сторону на 2 деления. После установки рейки руль может «потяжелеть», но это временно.

Собираем все обратно, при этом стараемся не оставлять лишних деталей.

Как Подтянуть Рулевую Рейку На Калине Видео

Рулевая рейка, Калина: ремонт, подъем себя

Если вы начнете слышать соответствующий стук во время движения (особенно при движении по неровной дороге), вполне вероятно, что это будет указывать на дефекты такого фундаментального элемента, как шина управления. ВАЗ Калина, как и наш клиент, останавливался на других автомобилях этой марки, имеет соответствующий дизайн для этой части.

Но способ его разборки без установки может немного отличаться. Поэтому они теперь будут изучать, как выполняется восхождение. Не замена. рулевая рейка (Калина ВАЗ) без посторонней помощи.

Особенности элементов дизайна

Для таких автомобилей, как Калина, постоянный ремонт некоторых деталей не в сборе является нормальным условием. Даже самая надежная деталь может один раз выйти из строя, так как шина управления ожидает ремонта всех владельцев. Калина имеет следующее устройство этого механизма:

1. Рулевое колесо через колонку передает вращательное движение на ведущую шестерню.
2. Последний, имеющий подвижное соединение с рельсом, передает ему эту энергию, не заставляя ее двигаться.
3. Концы стержней, которые вращают колеса, прикреплены к рейке управления.

Нажимная пружина

Как видите, рейка управления (Калина 2117) имеет очень условное устройство. Так что настройка не является заменой, проблем не должно быть. Это правда, но рельс Калиновка имеет одну небольшую деталь в конструкции — пружину сжатия, которая регулирует силу контакта редуктора. прибытие на границы. Научитесь стучать по рулевой рейке, тянуть. Эта часть на самом деле имеет некоторый конус, как бы ни раздражал ее звук на работе, поскольку масло быстро теряет свои упругие характеристики, а функциональность пружины существенно не миниатюрна. Поэтому необходимо повторить ужесточение этого механизма, чтобы восстановить необходимые усилия. При этом естественно видеть эту пружину только из смотровой апертуры, что существенно усложняет работу по ее настройке.

Сам лифт сделан с введением специального ключа, поскольку это будет позор, потому что из-за конструктивных особенностей модели это нереально, потому что шина управления требуется для разборки. Ниже мы рассмотрим, как это делается.

Рулевая рейка (Калина): снятие деталей с автомобиля

Что еще полезно для начала? Он должен быть подключен непосредственно перед тем, как автомобиль заблокирует задние колеса с особым акцентом. Тогда мы сидим в салоне, не откручивая болт крепления ключа колонны. На «Калин«Это в области блока педалей, так что будьте готовы к неожиданным трудностям.

Продолжаем ремонтировать рулевая рейка. Калина после снятия передних колес удаляется гайками рулевого колеса. Любая неисправность требуется в качестве рулевой рейки от механизма на Lada Grant. Вам также нужно тренироваться в моторном отсеке. Здесь мы снимаем клеммы с аккумулятора и извлекаем аккумулятор вместе с платформой и отражателем тепла. Далее откручиваем гайки, которые крепят рейку к шасси. Правильно, теперь рулевая рейка (Калина ВАЗ) успешно разобрана. Как затянуть рулевую рейку на ВАЗе Как проверить Гранту, Приору, 2113, 2114, 2108, 2109. Снять ее с машины и поставить на ровную платформу.

Регулировка рулевой рейки для Lada Viburnum

вот как я настроился рулевая рейка, спросите, или все скажут, все скажут вам, что я могу сделать.

Армирующая рейка в Калине

Стук рулевое управление Железнодорожная Лада Калина.

Сейчас вторая часть ремонта. Здесь нельзя обойтись без тисков, потому что они зажмут крышку рулевой рейки. После этого переместите рельс слева направо, Итак, мы делаем мы будем диагностировать его на наличие игры. Если это так, попробуйте затянуть пружинную гайку. Будьте осторожны — вы должны затянуть его не более чем на 10 градусов, а затем снова протестировать устройство на предмет игрового процесса. Поэтому мы продолжаем, пока полностью не решим проблему. Помните, что если пружина слишком тугая, рулевое колесо будет очень трудно вращать даже с гидроусилителем руля.

Поменяйте остальные части

Мы также посмотрим, как рулевая рейка выглядит снаружи. Калина может хранить много секретов обслуживания, поэтому, когда у нас меньше всего сомнений в исправности элементов рельса, мы меняем их на новые. В противном случае эту часть придется удалить снова. Как заменить рулевую рейку на ВАЗ-2109, 21099. Сами комплектующие можно приобрести как ремонтный комплект. Подробная статья о том, как затянуть рулевую рейку на ВАЗ-2114. Фото и видео алгоритм. Это не будет большой проблемой для современного автолюбителя. После замены и регулировки всех необходимых компонентов мы собираем рейку в обратном порядке. Все на этом ремонте успешно завершено.

Можно ли затянуть рулевую рейку, не снимая ее?

Несмотря на то, что руководство автомобиля семейства Калина говорит, что для регулировки этого механизма необходимо его снять, некоторые автомобилисты тянут его прямо в машину, чтобы сэкономить время и силы. Самый удобный способ добраться до регулировочного болта — это спуститься в смотровое отверстие и найти его внизу перед корпусом.

Поскольку эта часть находится внизу, ее следует затягивать по часовой стрелке. Если вы можете добраться до него сверху, против часовой стрелки. Проверьте обратную реакцию немедленно. Но мы делаем это не руками и тисками, а рулем. В других случаях стойка поднимается, как в примере, описанном выше.

Если после настройки эта часть все еще производит шум и стуки, то проблема скрыта в одном из ее компонентов. Как проверить рулевую рейку на ВАЗ-2114: фото и. Затем мы покупаем ремонтный комплект рулевой рейки (Калина 2117) или покупаем новую деталь, после чего полностью ее меняем. Однако последний вариант применим только в крайних случаях. Замена рулевой рейки Калина ВАЗ займет у вас не более 3-3,5 часов. ВАЗ 2114, ВАЗ 2115 Как заменить рулевую рейку на ВАЗ 2113-ВАЗ, как затянуть стойку. С опытом этот период времени значительно сокращается.

Рулевая рейка Калина ВАЗ: как продлить срок службы?

Если ваш автомобиль оснащен гидроусилителем руля, то для увеличения срока службы деталей вам следует периодически проверять уровень масла в гидроусилителе руля и, при необходимости, доливать его до нормального уровня. Также для увеличения ресурса этого механизма рекомендуется просто следить за состоянием пыльника рулевой тяги и своевременно их менять. Невыполнение этого требования приведет к утечке жидкости, которая неизбежно будет вытекать Железнодорожный. И это уже может сломаться. весь рулевой механизм. И ремонт будет намного дороже, чем набор новых лесопильных заводов.

Другие рекомендации

Другие рекомендации включают своевременную проверку рулевого механизма на наличие изношенных уплотнений. Если вы заметили утечку в направляющей, немедленно замените поврежденную деталь новой.

Обратите особое внимание на ваш стиль вождения. Специалисты рекомендуют тщательно «тормозить» перед попаданием в яму. Невыполнение этого требования приведет к повреждению не только колес, но и рулевой рейки — ей, безусловно, не нравятся такие удары. Заменить рулевую рейку на ВАЗ-2114 невозможно. Следующий пункт Как снять и заменить. В некоторых случаях пренебрежение этим правилом может зайти так далеко, что тяга просто изгибается и больше не может быть исправлена. В этом случае вам необходимо будет приобрести новый рулевой механизм. Кроме того, рулевое колесо не должно вращаться до тех пор, пока оно не остановится: тогда система повышения давления создает высокое давление, что приводит к быстрому износу сальников.

Итак, мы выяснили, как затянуть руль рельс на калину и как продлить срок его службы.

161 Ремонт Kalina

Разборка рулевого механизма

Снимаем опору рулевых тяг.
Вставляем бородок в паз гайки крепления трубы картера.

Отворачиваем гайку, нанося уда­ры по бородку (правая резьба).

. и снимаем трубу картера.

Отжимаем отверткой два фикса­тора втулки, расположенной вну­три трубы.

. и вынимаем втулку.

Снимаем с втулки два резиновых уплотнительных кольца.

Втулка рейки рулевого механиз­ма (стрелками показаны фиксато­ры втулки).

Если необходимо заменить гайку, щипцами для снятия стопорных колец разжимаем.
. и снимаем стопорное кольцо.. Снимаем гайку крепления трубы.

Вынимаем из регулировочной гайки упора рейки резиновую за­глушку.
Шабером удаляем замятый металл в местах контровки регулировочной гайки упора.

Специальным ключом «на 24» с внешней восьмигранной голов­кой отворачиваем гайку упора.

Вынимаем пружину упора.
Поддев отверткой.

. снимаем уплотнительное кольцо.

Ударом картера о деревянный брусок выбиваем упор рейки.
Поддев отверткой.

. снимаем вкладыш с упора.

В проточке упора установлено ре­зиновое уплотнительное кольцо.

Снимаем с картера резиновое кольцо, уплотняющее отверстие для рулевого механизма на щит­ке передка.

Снимаем пыльник с вала шестерни.

Шестигранником «на 6» отвора­чиваем два винта.

. и снимаем крышку картера.

Снимаем сепаратор с роликами упорного подшипника.

Снимаем уплотнительное кольцо крышки.

Вынимаем рейку из картера.

Выпрессовываем вал-шестерню, зажав вал в тисках с накладками губок из мягкого металла и отжи­мая картер монтажной лопаткой вверх.

Вынимаем вал-шестерню с под­шипником из картера.
Поддеваем отверткой..

. снимаем стопорное кольцо втулки.

Вынимаем втулку вала-шестерни в сборе с опорной пластиной.

При необходимости замены игольчатого подшипника свер­лом d=4 мм сверлим в картере два диаметрально расположен­ных отверстия, так чтобы они вы­ходили к торцу наружного коль­ца игольчатого подшипника.

Через просверленные отверстия стержнем соответствующего диа­метра выбиваем наружное коль­цо подшипника из картера.

Съемником спрессовываем шари­ковый подшипник вала-шестерни с внутренним кольцом роликово­го упорного подшипника.

Съемником спрессовываем с вала внутреннее кольцо игольчатого подшипника.

Отверткой поддеваем и вынима­ем сальник вала-шестерни из крышки картера.
Если необходимо заменить наруж­ное кольцо роликового упорного подшипника.

. шабером удаляем выдавлен­ный металл в четырех местах и вынимаем кольцо.
Обильно смазываем подшипники, зубья рейки и шестерни, пластмас­совую втулку рейки смазкой Фиол-1 Собираем рулевой механизм в об­ратной последовательности.
Наружное кольцо игольчатого по-шипника запрессовываем в картер оправкой подходящего диаметра. Для заделки отверстий в картере можно применить «быструю сталь» или «холодную сварку».
Запрессовываем вал-шестерню с ша­риковым подшипником в картер отрезком трубы подходящего диаме­тра или высокой головкой, приклады­вая усилие к наружному кольцу под­шипника.
Можно запрессовать вал-шестерню в картер, оперев наружное кольцо подшипника на губки тисков.

Затем надеваем картер на под­шипник.

. и напрессовываем картер лег­кими ударами молотка через де­ревянный брусок.

Запрессовываем сальник вала-шестерни в крышку через оправ­ку или головку заподлицо с тор­цом крышки.
Вставляем рейку в картер рулевого механизма. Устанавливаем трубу Поворачиваем вал-шестерню, так чтобы лыска на нем была располо­жена с правой стороны. Передвига­ем рейку, так чтобы опора рулевых тяг, установленная на рейке, распо­лагалась посередине паза трубы. Вставляем упор рейки, пружину упо­ра и заворачиваем гайку упора. Гайку упора рекомендуется заменить на новую.
Отрегулировав зазор в зацеплении шестерни с рейкой (см. «Описание конструкции»).

Ремонтируем рулевую рейку на Калине

Исправность рулевой системы любого автомобиля — это важное требование безопасности на дороге. Ремонт рулевой рейки на Калине необходимо производить при проявлении любых подозрительных звуков. Как показывает практика, многие автолюбители спокойно относятся к тому, что при повороте руля возникает стук или скрип, а ведь это может свидетельствовать о том, что стучит рулевая рейка. Ремонт рулевой рейки на Калине лучше проводить на СТО, но можно сделать и самостоятельно.

Рулевой механизм: 1 – пыльник; 2, 20 – болты; 3 – шайба; 4 – сальник; 5 – крышка картера; 6, 17 – уплотнительные кольца; 7 – сепаратор; 8 – приводная шестерня с подшипником; 9 – рейка рулевого механизма; 10 – левый защитный колпачок; 11 – опора тяг; 12 – скоба; 13 – заглушка; 14 – гайка упора; 15 – пружина упора; 16 – стопорное кольцо; 18 – упор рейки; 19 – вкладыш упора; 21 – стопорная пластина; 22 – пластина чехла; 23 – хомут; 24 – защитный чехол; 25 – правый защитный колпачок; 26 – картер рулевого механизма

Особенности конструкции

Система рулевого управления Лады Калины включает электрический усилитель и рулевую колонку, регулируемую по высоте и углу наклона. Рулевой механизм представляет собой рулевую рейку с изменяемым передаточным отношением. Рейка входит в зацепление с картером двигателя через шестерню, имеющую косые зубья, шаг которых различается по длине рейки. На рисунке приведена конструкция рулевой рейки Калины.

Рулевая рейка на Калине прижимается к шестерне пружиной. Трение снижается при помощи пластикового вкладыша. Прижатие пружины изменяется регулировочной гайкой (выставленный заводской зазор между рейкой и валом — 0,1 мм). Второй торец рейки упирается в пластиковую втулку. Регулировка зазора помогает избавиться от стуков.

Вал рулевой системы установлен в подшипниках (один — в кронштейне колонки, другой — в корпусе электроусилителя). Кронштейн колонки закрепляется к кронштейну педалей (передняя часть) и к кронштейну кузова. Кронштейн колонки с трубой соединяется в виде шарнира из двух пластин, что позволяет изменять положение руля, причем диапазон перемещения ограничивается прорезями в пластинах.

Для фиксации положения трубы предназначен рычаг, соединяемый с регулировочной втулкой. Она ввернута в стяжной болт, расположенный в прорезях пластин. При повороте рычага втулка вращается, ослабляя фиксацию пластины, что позволяет менять положение руля. Пружины между пластинами и кронштейном подтягивают трубу вверх при ослаблении крепления.

Рулевая система Лады Калины имеет две рулевые тяги и поворотные рычаги. Тяга состоит из внешнего и внутреннего наконечников и регулировочной резьбовой втулки, которая при вращении изменяет длину тяги. Нужная регулировка тяг фиксируется болтами. Тяга соединяется с поворотным рычагом с помощью внешнего наконечника, имеющего шарнир шарового типа.

Электрический усилитель Калины уменьшает усилие, прикладываемое к рулю. Он собран на базе электродвигателя с редуктором, размещенным под кожухом системы руля. Управляется усилитель электронным блоком, получающим сигналы от датчиков скорости автомобиля, вращения вала и момента вращения рулевого вала.

Принцип работы усилителя основан на том, что в стационарном состоянии автомобиля момент на рулевом валу устанавливается наибольший, а при движении — снижается с ростом скорости. На приборной панели установлен индикатор работы усилителя руля.

Причины посторонних звуков, снятие рейки

Часто возникают ситуации, когда при повороте руля Лады Калины слышно, как что-то стучит и гремит. Такие посторонние звуки могут раздаваться постоянно или появляться после длительной стоянки. Если что-то грохочет в рулевом механизме, то следует выяснить причины этих шумов. Часто они возникают из-за износа шарового шарнира. Такой дефект может привести к невозможности движения транспорта, и деталь необходимо будет своевременно заменить.

Причиной стука или скрипа руля иногда становится повреждение гранаты. При неисправности рулевых реек, помимо стуков, возникает отдача рулевого колеса или появляются признаки закусывания руля. В этом случае потребуются регулировка или ремонт рулевой рейки, а, возможно, и ее замена. Шумы появляются при износе втулки амортизаторов. Виной стука может стать ослабление болтов, крепящих картер.

Конструкция системы руля Калины такова, что подтяжка рулевой рейки, регулировка пружины могут быть произведены только после снятия рейки. Съем ее производится в следующем порядке. Приподнимается передняя часть автомобиля с использованием подъемника или «козелков». Со стороны салона выворачивается болт шлицевого крепления колонки руля.

Место крепления располагается ниже блока педалей. Снимаются передние колеса машины. Затем откручиваются и вынимаются гайки поворотных кулачков. Из-под капота извлекается аккумулятор вместе с площадкой. Извлекается теплоотражатель. Наконец, отвинчиваются гайки крепления рулевой рейки к кузову. После этого рейку можно извлекать наружу.

При разборке, регулировке и ремонте рулевой рейки Калина потребуется следующий инструмент:

• специальный ключ для регулирования рейки ВАЗ;
• индикатор зазоров часового типа;
• отвертка, плоскогубцы, набор торцевые и гаечных ключей;
• молоток;
• киянка;
• съемник рулевых наконечников;
• штангенциркуль;
• зубило;
• кисточка.

Любые посторонние звуки при повороте руля должны вызывать у водителя настороженность. Необходимо сразу выяснить причины их появления. Ремонт и регулировка рулевой рейки Калины может повысить безопасность движения.

Регулировка пружины и усилителя руля

Очень часто причиной стука при повороте рулевого колеса является ослабление прижимной пружины. Она обеспечивает нужное усилие прижатия шестерни рулевой рейки к главной шестерне вала, которое устанавливается на заводе-изготовителе путем регулировки и фиксирования пружины. В процессе использования транспортного средства пружина теряет упругость, расслабляется.

Для того чтобы повысить усилие прижатия пружины, необходима ее подтяжка, что и производится после отсоединения рулевого механизма, но без извлечения рулевой рейки. Ремонт рулевой рейки в этом случае заключается в установке нужного зазора между рейкой и шестерней вала. Рулевая рейка устанавливается в среднее положение и фиксируется от перемещений.

Извлекается заглушка из резины, а в отверстие регулировочной гайки упора помещается щуп индикатора так, чтобы он соприкасался с упором рейки. Лучше использовать индикатор часового типа. Затем, проворачивая вал-шестерню, который толкает упор, индикатором замеряется размер перемещения упора. Длина перемещения не должна превышать 0,05 мм.

Если наблюдается превышение этой величины, то оно устраняется поворачиванием регулировочной гайки. Рулевая рейка фиксируется в положении, соответствующем необходимому зазору, а легкость вращения вала-шестерни проверяется в пределах всего возможного перемещения рейки.

Вращение регулировочной гайки производится при помощи специального ключа для регулировки рулевых реек ВАЗ. Не рекомендуется слишком сильное затягивание гайки, что может негативно сказаться при максимальных поворотах рулевого колеса. В случае наличия люфта при повороте руля подтяжка пружины может быть произведена путем практического подбора правильного усилия.

В этом случае первоначально регулировочная гайка поворачивается на 20-25°, и проверяется наличие стука при повороте рейки. Если шум не устранился, то снова закручивается гайка на 10-15°, и так до устранения стука. В случае когда подтягивание пружины не помогает, требуется ремонт рулевой рейки.

Регулирование электрического усилителя Калины лучше всего производить после снятия рулевой рейки, но его можно выполнить и без демонтажа при некоторых неудобствах. Автомобиль ставится на ремонтную яму так, чтобы снизу открылся доступ к креплению передней части усилителя.

Зажимная гайка подтягивается поворотом по часовой стрелке снизу, а при подтягивании гайки сверху, соответственно, против часовой стрелки. С целью профилактики следует проверить состояние сальника, так как при сильном выворачивании рулевого колеса сальники быстро изнашиваются. Одновременно производится смазка всех элементов, особенно пыльников рулевых тяг.

Разборка рулевой рейки и ремонт при заклинивании

Если требуется ремонт рулевой рейки, то он начинается с ее разборки. При ремонте используется ремкомплект рулевой рейки. Разборка производится в определенном порядке. Для начала выкручивается регулировочная гайка, что порой требует значительных усилий. Затем извлекается упорная втулка.

Если ее извлечение затруднительно, можно киянкой произвести легкие удары по корпусу рейки. Снимаются боковые заглушки и пыльник после срезания пластмассовых крепежных элементов. Пыльник для профилактики рекомендуется заменить новым в любом случае. Из картера рейки вынимается вал с помощью ударов киянкой по корпусу.

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Внутри освобожденной полости корпуса станет заметной пластмассовая втулка, которая извлекается при помощи отвертки. Ее надо заменить новой из ремкомплекта. Из полости корпуса рулевой рейки извлекается вся старая смазка; поверхность тщательно очищается, промывается и продувается.

Наносится новая смазка как внутри корпуса, так и снаружи. Для этой цели используют литол. Особое внимание следует уделить промазыванию участков зубчатого зацепления. Осматриваются все детали рейки и, если это необходимо, заменяются новыми из ремонтного комплекта. Если произошло заклинивание руля, его необходимо снять. Эта операция для Лады Калины проводится следующим образом.

Сначала от аккумулятора отключаются подушки безопасности, ослабляются их запоры и фиксаторы. Подушки освобождаются и сдвигаются в сторону. Отсоединяются два провода звукового сигнала. На валу крепления руля, в месте, отмеченном стрелкой, делается отметка расположения руля до его снятия.

Ослабляется (но не откручивается до конца) гайка руля. При раскачивании руля из стороны в сторону его подтягивают до упора в гайку. Затем следует подровнять колеса автомобиля и обеспечить прямое расположение руля. Вынимается штифт и вставляется в блок переключателей ниже руля.

Рулевое колесо в это время должно быть обязательно зафиксировано. Далее извлекаются провода и вытаскивается руль. Проверяются все элементы, производится смазка. Сборка руля осуществляется в обратной последовательности.
