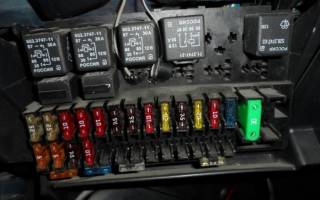

Монтажный блок Приоры — расположение и замена предохранителей
Электрика каждого автомобиля нуждается в защите от перегрузок. Ведь неисправная проводка губительна для автомобиля. Самый негативный вариант – это возгорание проводки.
Как и во всех автомобилях, в автомобиле Приора блок предохранителей призван обезопасить проводку от перегрузок. Он оснащен предохранителями и реле. Реле предназначены для оборудования, требующего для работы ток большой величины. Реле защищают контакты выключателей от перегорания.
Обратим внимание на то, как устроена схема блока предохранителей: Приора комплектуется плавкими предохранителями.
Принцип действия таких предохранителей следующий: при прохождении через предохранитель более высокого тока, чем нужно, плавкая вставка, находящаяся внутри предохранителя перегорает, тем самым размыкая цепь. Такой простой принцип работы спасает электронику автомобиля от поломки.
Помните, в автомобиле отказала какая-либо электроника: будь-то это стеклоподъемники, свет или электрообогреватель сидений – не спешите паниковать и ехать в сервис. Возможно, проблема лишь в том, что предохранитель сделал свою работу и разомкнул цепь.
Учитывая, как располагается тот или иной блок предохранителей, ВАЗ 2170 Приора позволяет владельцу самому осуществить замену. Но даже если действительно предохранитель перегорел, не торопитесь его менять. Выясните, по какой причине это произошло. Возможно, в каком-то из участков цепи происходит короткое замыкание. Если его не устранить, то от замены предохранителя не будет толку.
Установленная в автомобиле Лада Приора электросхема: блок предохранителей и реле – позволяет уберечь ваш автомобиль от дорогостоящего ремонта. Важно понимать назначение каждого их элементов, чтобы принимать соответствующие меры.
Если будут иметься знания, как устроен (в совокупности с тем, как устроена у всего автомобиля электрическая схема) блок предохранителей, Приора станет для вас открытой книгой.
В автомобиле Лада Приора, блок предохранителей не один – их несколько. Существует один основной блок и три дополнительных. Основной располагается под капотом со стороны АКБ. Здесь немного предохранителей. Они маркируются слева направо и имеют следующую расшифровку:
1) F1(цвет зеленый) – Электронная система управления двигателем (60 А)
2) F2(цвет зеленый) – электропакет, электровентилятор двигателя, реле загрузки выключателя зажигания, обогрев заднего стекла; (60 А)
3) F3(цвет оранжевый) –питание прикуривателя, стоп-сигнала, салонный свет, комбинация приборов, питание вентилятора системы охлаждения, звуковой и тревожный сигналы, а так же замок зажигания; (60 А)
4) F4(цвет синий) – генератор (60 А)
5) F5(цвет красный) – ЭУР (50 А)
6) F6(цвет синий) – генератор (60 А)
Также под капотом есть второй блок предохранителей. Отведя на систему кондиционирования дополнительный блок реле и предохранителей, Лада Приора еще на немного приблизилась к иностранным автомобилям в плане электронадежности.
Блок включает в себя: предохранители цепи питания правого и левого электровентилятора (по 30 А), электровентилятора отопителя (40 А) и компрессора (15 А); реле электровентилятора правого и левого, электровентилятора отопителя и компрессора.
Следующий блок стоит за центральной панелью. Для этого нужно демонтировать облицовку центральной панели справа.
В автомобиле ВАЗ 2170 Приора блок предохранителей, находящийся за центральной панелью, представлен небольшим блоком. Там установлены следующие предохранители: для цепи главного реле и блокирования стартера (15 А), для питания ЭБУ (7,5 А), для электробензонасоса (15 А). Также установлено главное реле и реле для запуска бензонасоса
Четвертый блок предохранителей в Приоре расположен с водительской стороны, под рулем слева. Облицовочная крышка крепится на 3 винтах. В данном блоке находится предохранителей больше всего.
В отличие от того, как на предшественниках реализована распиновка блока предохранителей, Приора имеет следующую модификацию:
F1 – электровентилятор радиатора системы охлаждения двигателя – 25А
F2 – обогрев заднего стекла – 25А
F3 – дальний свет (с правого борта) – 10А
F4 – дальний свет (с левого борта) – 10А
F5 – звуковой сигнал – 10А
F6 – ближний свет (с левого борта) – 7,5А
F7 – ближний свет (с правого борта) – 7,5А
F8 – тревожный сигнал – 10А
F9 – вентилятор отопителя – 25А
F10 – Комбинация приборов, освещение салона, стоп-сигнал – 7,5А
F11 – стеклоочиститель, управление обогревом заднего стекла – 20А
F12 – вывод «15» приборов – 10А
F13 – предохранитель прикуривателя – 15А
F14 – габаритный свет (левый борт) – 5А
F15 – габаритный свет (правый борт) – 5А
F16 – вывод «15» АБС – 10А
F17 – фара противотуманная левая – 10А
F18 – фара противотуманная правая – 10А
F19 – обогрев сидений – 15А
F20 – блок управления иммобилизатором – 5А
F21 – задний противотуманный свет – 7,5А
F22-30 – резервное место —
F31 – предохранитель блока комфорта – 30А
F32 – резервное место для предохранителей —
В автомобиле Приора реле в данном блоке имеют следующие задачи:
К1 – включение электровентилятора радиатора системы охлаждения двигателя
К2 – включение обогрева заднего стекла
К3 – запуск стартера
К4 – доп. реле
К5 – резерв
К6 – включение омывателя и очистителя ветрового стекла;
К7 – включение дальнего света фар;
К8 – включение звукового сигнала;
К9 – включение тревожного сигнала;
К10-12 – резерв;
В вопросе, как снять блок предохранителей, Приора не требует обращения в сервис. Процесс замены его не составляет труда. Для начала, сняв клемму, обесточиваем блок. Иначе, во время демонтажа может произойти короткое замыкание.
Данное правило также относится к остальным блокам. Далее откручиваем болт, фиксирующий блок на месте. Затем нужно освободить блок от удерживания защелок-фиксаторов. Следом снимаем предохранители и реле. Потом настает очередь клемм проводов, входящих в блок.
Для удобства, лучше пометить все провода и места их расположения. Любая ошибка — и печальных последствий не избежать. Используя эти нехитрые советы, для вас вопросы, связанные с тем, как снять блок предохранителей на Приоре, не вызовет трудностей.
Схема реле приора люкс
LADA PRIORA 21723. Электрические схемы – часть 1
Схемы электрических соединений автомобиля LADA PRIORA. Альбом электросхем/ А.В. Куликов, П.Н. Христов, В.А. Зимин, В.А. Шмелева.- Тольятти, 2009 – 32 с.
Альбом является дополнением к технологической документации автомобилей семейства LADA PRIOPA 21723 (двигатель 1,6 л; 16 клапанов, антиблокировочная система тормозов (АБС), кондиционер, комплектации 21723-0000018-03) и состоит из 9 схем электрических соединений жгутов проводов в комплектации “люкс +”.
Электрические схемы разработаны в соответствии с конструкторской документацией на автомобили LADA PRIOPA по состоянию на 01.06.2009 г.
Альбом предназначен для специалистов по электрооборудованию и инженерно-технических работников предприятий, занятых техническим обслуживанием и ремонтом автомобилей, позволяет обеспечить качественное выполнение работ, может использоваться при обучении персонала.
Ваши отзывы и пожелания направляйте по адресу:
Содержание
Схема электрических соединений жгута панели приборов . 4
Схема электрическая принципиальная комбинации приборов . 7
Назначение контактов колодки комбинации приборов . 8
Элементы комбинации приборов . 9
Расположение реле и предохранителей в монтажном блоке 1118-3722010-00 . 10
Расположение реле и предохранителей в монтажном блоке DELRHI 15493150 . 11
Применяемость и назначение реле монтажного блока автомобилей LADA PRIORA в исполнении «люкс +». 12
Применяемость предохранителей монтажного блока автомобилей LADA PRIORA в исполнении «люкс +». 13
Цепи, защищаемые плавкими предохранителями монтажного блока, на автомобилях LADA PRIORA в исполнении «люкс +». 14
Схема электрических соединений жгута проводов системы зажигания. 16
Схема электрических соединений жгута проводов переднего . 18
Схема электрических соединений жгута проводов заднего . 22
Схема электрических соединений жгута проводов дополнительного заднего правого (правой передней двери). 24
Схема электрических соединений жгута проводов дополнительного заднего левого (левой передней двери). 25
Схема электрических соединений жгута проводов дополнительного заднего правого (задней двери) . 26
Схема электрических соединений жгута проводов датчиков системы парковки. 27
Схема электрических соединений жгута проводов отопителя. 28
Применяемость жгутов проводов в зависимости от комплектации автомобиля. 29
Провода на представленных схемах имеют обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 2170-3724030-50 (ЛИСТ 1)
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 2170-3724030-50 (ЛИСТ 2)
Перечень элементов схемы электрических соединений жгута проводов панели приборов 21723
1,2,3,4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
5 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
6,7,8 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
9 – модуль управления светотехникой;
10 – выключатель зажигания;
11 – переключатель режимов бортового компьютера;
12 – переключатель стеклоочистителей;
13 – модуль надувной подушки безопасности пассажира;
14 – переключатель световой сигнализации;
15 – комбинация приборов;
17 – колодка диагностики;
18 – выключатель рециркуляции;
19 – блок управления стеклоочистителем и внешним освещением;
20 – микромоторедуктор привода заслонки управления отопителем;
21 – выключатель обогрева заднего стекла;
22 – выключатель аварийной сигнализации;
23 – выключатель сигнала торможения;
24 – блок управления электроусилителем;
25,26 – колодки жгута проводов панели приборов к радиоаппарату;
27 – монтажный блок:
Жгут проводов панели приборов – 2170-3724030-50.
К1 – реле включения ближнего света фар и габаритных огней (система автоматического управления освещением);
К2 – реле включения обогрева заднего стекла;
КЗ – реле включения стартера;
К4 – реле дополнительное;
Кб – реле включения высокой скорости очистителя ветрового стекла (автоматический режим);
К7 – реле включения дальнего света фар;
К8 – реле звукового сигнала;
К9 – реле включения звукового сигнала тревожной сигнализации; К10 – реле включения противотуманных фар;
К11 – реле включения электрообогрева передних сидений;
К12 – реле включения очистителя ветрового стекла (прерывистый и автоматический режимы).
28 – плафон освещения вещевого ящика;
29 – выключатель освещения вещевого ящика;
30 – выключатель автоматического управления освещением;
31 – контроллер электропакета;
32 – контроллер системы автоматического управления климатической установкой;
33 – устройство вращающееся;
34 – модуль надувной подушки безопасности водителя;
35 – выключатель звукового сигнала.
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ КОМБИНАЦИИ ПРИБОРОВ
НАЗНАЧЕНИЕ КОНТАКТОВ КОЛОДКИ КОМБИНАЦИИ ПРИБОРОВ
Какая схема предохранителей Лады Приора
Потребителю предложены различные варианты оформления кузова данной модели :
В современной комплектации Приору можно приобрести уже с подогреваемыми передними сиденьями, подушками безопасности, а также с кондиционером и еще множеством полезных функций, перечень которых можно увеличить дополнительно по собственному желанию. Используется модель двигателя мощностью 98 лошадиных сил на 16 клапанов с применением зарубежных деталей.
Ключевые аспекты модернизации
Модель прошла длительный процесс перерождения от всем известной «десятки» до сегодняшнего варианта. При этом были учтены особенности работы, преимущества и недостатки ее предшественников. В результате модель получила:
- более усиленную систему сцепления;
- наличие подшипников закрытого типа на приводе коробки переключения скоростей;
- повысилась эффективность системы торможения;
- наличие заднего стабилизатора.
Отдельно стоит отметить, что этот вариант автомобиля ВАЗ имеет более усиленную систему безопасности.
Какая схема предохранителей Лады Приора
Учитывая укомплектованность авто большим количеством электрооборудования, возникает вероятность его поломок. В таком случае для начала рекомендуется проверить состояние предохранителей. Причиной неисправностей может быть плохой контакт или вовсе перегоревший элемент. Если предположения подтвердились, то не стоит впадать в отчаяние.
Устранить неисправность будет намного проще, если в наличии имеется схема расположения предохранителей для конкретной модели Лады Приора.
Вся система включает в себя два коммутационных блока, в которых размещены сами предохранители для защиты электрических цепей от замыкания или же возгорания. Один монтажный блок располагается рядом с аккумулятором под крышкой капота и включает в себя схему пробок, защищающих ряды цепей. Второй установлен производителем на приборной панели внутри салона. Дополнительный блок размещен рядом с системой отопления салона со стороны расположения пассажирского места. Здесь расположено реле, которое контролирует процесс подачи топлива и функциональность системы зажигания. Также этот блок включает в себя элементы, регулирующие работу бензонасоса.
Предохранители, расположенные в отсеке для двигателя, предназначены для защиты самых крупных электрических узлов и оборудования. Выход из строя каких-либо элементов этого участка влечет за собой серьезные последствия вплоть до невозможности запуска двигателя, а также перебои в работе определенных систем и агрегатов.
Схема предохранителей Лады Приора с описанием детального расположения всех элементов является обязательным приложением к руководству по эксплуатации автомобиля и представляет собой четкое описание элементов, контролирующих электрические цепи. Каждый из них промаркирован уникальным номером. Их реальное расположение соответствует схематическому описанию. Руководствуясь этим перечнем, задача поиска поврежденного предохранителя упрощается.
В зависимости от объекта неисправности, таблица укажет на нужный номер элемента в цепи, который стоит протестировать. Имея в наличии такой документ, не составит особого труда определить, какой именно элемент вышел из строя. В случаях экстренной необходимости можно заменить перегоревший предохранитель кусочком проволоки из меди, но это всего лишь временное мероприятие. В кратчайшие сроки следует произвести установку соответствующего элемента.
Ремонт Priora 223-2
Описание конструкции и таблица предохранителей
Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.
При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора.
При работе генератора аккумуляторная батарея заряжается.
На автомобиле установлена необслуживаемая свинцовая стартерная аккумуляторная батарея 6 СТ–55 А (прямой полярности).
Генератор:
1 — шкив;
2 — передняя крышка;
3 — задняя крышка;
4 — стяжной болт;
5 — вывод «D+»;
6 — кожух;
7 — вывод «В+»;
8 — гайка крепления кожуха
Генератор — синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
Максимальный отдаваемый ток генератора 80 А при напряжении 14 В и оборотах ротора 6 000 мин –1 .
Ротор генератора приводится во вращение поликлиновым ремнем от шкива привода генератора.
Статор и крышки генератора стянуты четырьмя болтами. Задняя часть генератора закрыта пластмассовым кожухом. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, а в задней крышке установлен с небольшим зазором.
Передний подшипник установлен в передней крышке генератора с небольшим натягом и закрыт прижимной пластиной, на валу ротора посадка подшипника скользящая.
В статоре генератора расположены трехфазные обмотки. Концы фазных обмоток припаяны к выводам выпрямительного блока, состоящим из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных», запрессованых в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах). Пластины закреплены на задней крышке генератора (под пластмассовым кожухом). На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя.
Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две щетки, расположенные в щеткодержателе, который конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.
Регулятор напряжения:
1 — вывод «массы»;
2 — корпус регулятора;
3 — корпус щеткодержателя;
4 — щетки;
5 — вывод «+»
Регулятор напряжения — неразборный узел, при выходе из строя его заменяют.
Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ.
При включении зажигания напряжение к обмотке возбуждения генератора (выводы «D+» генератора и «+» регулятора) подводится через цепь, включающую в себя сигнализатор в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.
«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора. Обратное включение приведет к пробою диодов генератора.
Стартер:
1 — стяжной болт;
2 — винт крепления щеткодержателя;
3 — контактные болты;
4 — управляющий вывод тягового реле;
5 — тяговое реле;
6 — задняя крышка;
7 — передняя крышка;
8 — корпус;
9 — шестерня привода
Стартер — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
К стальному корпусу стартера прикреплены шесть постоянных магнитов. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается на двух подшипниках. Со стороны коллектора установлен шариковый подшипник, а со стороны привода — подшипник скольжения. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (валу привода).
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней.
Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение через реле стартера подается на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение «зажигание» удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком. Неисправное тяговое реле заменяют.
Неисправность привода стартера выявляется при осмотре после разборки стартера.
Блок-фара:
1 — крышка лампы ближнего света;
2 — винт регулировки пучка света фары в горизонтальной плоскости;
3 — вентиляционный клапан;
4 — патрон лампы указателя поворота;
5 — винт регулировки пучка света фары в вертикальной плоскости;
6 — крышка ламп дальнего и габаритного света;
7 — электрический разъем
Система освещения и сигнализации включает в себя две блок-фары; боковые указатели поворотов; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны освещения салона, багажного отделения и вещевого ящика; звуковой сигнал и сигнал охранной сигнализации.
В блок-фаре установлены галогенная лампа ближнего света Н7, галогенная лампа дальнего света Н1, лампа габаритного света W5W; лампа указателя поворота PY21W (оранжевого света) и исполнительный механизм (мотор-редуктор) регулятора направления пучков света фар.
Расположение ламп в заднем фонаре:
1 — света заднего хода;
2 — габаритного света и сигнала торможения;
3 — сигнала указателя поворота;
4 — противотуманного света
В заднем фонаре установлены лампы: габаритного света и сигнала торможения P21/4W, указателя поворота PY21W (оранжевого света), противотуманного света P21W, света заднего хода P21W.
