Как правильно подключить бортовой компьютер

Начнём с того, что устанавливать бортовой компьютер в штатное место на ваз 2114 и другие модели самар не так уж и сложно. В установке бортового компьютера в принципе нет никакой мороки с проводами и гайками (если, конечно, до вас в машине никто не постарался и ничего не изменил). Знающий человек установит вам бортовой компьютер за каких то 2 минуты, поэтому Вам не стоит бояться, руки в ноги и вперёд с песней=).

Зачем нужен бортовой компьютер?

В прошлых статьях мы уже говорили, что такое бортовой компьютер, для чего он нужен и каких видов они бывают. Но позволю себе повториться, чтобы вы чётко осознавали все плюсы наличия бортового компьютера, а минусы – пожалуй, их нет, разве что трата денег на покупку и всё.

Возьмем, к примеру, бортовой компьютер ШТАТ 115×24. Имея данную модель в своём наличии, вы можете:

выставить температуру запуска вентилятора радиатора; данная функция очень полезна, например, в зимний период времени, когда вы можете контролировать температуру охлаждающей жидкости, тем самым следить за температурой радиатора печки.
очень полезна функция сушки и прогрева свечей перед запуском двигателя.
функция сброса настроек и корректировок ЭБУ нужна для перехода на бензин с более высоким или низким октановым числом (с 92 на 95 и наоборот), так же данная функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
возможность чтения ошибок позволяет следить за состоянием автомобиля, вовремя менять нерабочие датчики, элементы.

Инструкция по установке бортового компьютера

В данной статье мы рассмотрим процесс установки бортового компьютера «Престиж» с функцией диагностики и чтения ошибок.

Для работы нам понадобятся:

Отвёртки,
бортовой компьютер,
провод длиной 1м.

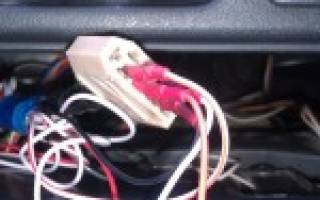

Снимаем заглушку на центрально торпеде и ищем в ней 9-ти контактную колодку проводов. Данная колодка должна быть присутствовать на всех автомобилях нашей модели. Остаётся только подсоединить колодку к компьютеру и всё, но нам нужно провести к-линию.

Как провести К-линию?

Берём наш провод и устанавливаем его во второй контакт нашей колодки.
Противоположный конец провода кидаем под панель приборов в низ до диагностической колодки (для удобства можно отвернуть правую боковую панель).
Протянув провод до диагностической колодки, подключаем его в гнездо «М» если у вас колодка ЕВРО-2 или в 7-е гнездо, если у вас колодка ЕВРО-3 (очень часто встречается, что диагностическая колодка на евро-3 установлена на авто вверх ногами, учтите это)
Теперь подключаем бортовой компьютер, вставляем его в штатное место и проверяем его.

Для более полного и наглядного представления о работы, представлена схема.

Что делать, если под панелью приборов нет колодки для бортового компьютера?

В данном случае остаётся только собрать новую колодку: купить 9-ти контактную колодку и провести к ней провода по следующей схеме:

сигнал расхода топлива (зелёный провод)
зажигание (оранжевый провод)
+ 12 вольт (красный/белый провод) красный провод с белой полосой
масса (чёрный)
датчик скорости (коричневый провод)
6к-линия (чаще всего серый или чёрный провод)
mute (зелёный/красный провод) зелёный провод с красной полосой
подсветка (белый провод, или можно взять от кнопки габаритов)
датчик уровня топлива (розовый)

Ошибки при подключении/эксплуатации бортового компьютера

Ошибка:«Нет связи с контролёром» или «обрыв к-линии».

Данная ошибка свидетельствует о том, что к-линия не подключена или произошёл обрыв контакта. Проверьте провод, по схеме, описанной выше. Скорее всего вылетел контакт с диагностической колодки.

Ошибка:Неправильные показания датчика забортной температуры.

Если у вас температура за бортом -40, то это свидетельствует о том, что произошёл обрыв провода к датчику температуры, или такого датчика вообще нет. Если температура например -25, а на улице всего -10, то вам нужно заменить датчик на исправный.

Разбираем проблему: не горит подсветка панели приборов ВАЗ 2114

Такой элемент, как приборная панель, является очень важным для водителя — ведь именно благодаря ей он может контролировать важнейшие параметры своего автомобиля во время движения. И именно поэтому исправная панель приборов обеспечивает не только комфортное вождение, но и безопасность автолюбителя и его пассажиров.

Для более четкого восприятия показаний приборов на панели, особенно в ночное время, в ней имеется встроенная подсветка. Правда, нередко случаются ситуации, когда подсветка ваз 2114 выходит из строя. О том, почему это случается и о том, как восстановить ее работоспособность своими руками — и поговорим ниже.

Причины неисправностей

Существует целый ряд причин, по которым подсветка приборов ваз 2114 может перестать корректно работать.

Читать еще: Предохранитель фар на гранте

Наиболее распространенные из них это:

лампочки перегорели или же вышли из строя диоды (при светодиодной подсветке);
окислились контакты и разъемы;
перегорели предохранители;
произошли повреждения в самой проводке;
нарушилась целостность общей контактной платы;
пропал контакт с «массой».

Для того, чтобы выяснить точную причину, придется выполнить демонтажные работы и провести диагностику. Никаких сложных инструментов для этого не потребуется — достаточно иметь простейший тестер (мультиметр) либо вольтметр.

Порядок проведения диагностики

Для того, чтобы снять панель приборов, потребуется набор отверток и два гаечных ключа — на 8 и на 21.

Выполняется вся процедура в следующем порядке:

Вывинтить три самореза и снять накладку.
Вывинтить пять саморезов в правой части консоли и демонтировать экран.
Отсоединить минусовой провод от АКБ.
Отсоединить жгут проводов, подходящий к прикуривателю.
Отсоединить крепление вентилятора печки.
Открутить болты, отвечающие за фиксацию кронштейнов рулевой колодки.
Демонтировать патроны лампочек, световод а также декоративную вставку.
Демонтировать лампу, отвечающую за подсветку гидрокоректора.
Открутить шурупы верхнего и нижнего рядов панели и полностью демонтировать ее.

На этом демонтаж панели можно считать завершенным. Теперь можно переходить к поиску причин того, почему не горит панель приборов ваз 2114.

Как только панель будет полностью снята, следует накрыть защитным материалом электрическую схему проводов, дабы предотвратить попадание на нее грязи и сора.

Проверка электрической системы подсветки панели выполняется следующим образом. Для начала проверяются на работоспособность все лампочки. В случае, если они исправны — зачищаются от окислов все контакты разъемов (их можно обработать керосином или составом WD-40). После этого проверяется исправность самой проводки — для этого необходимо выполнить ее «прозвонку» при помощи мультиметра.

В случае, когда результаты проверки показали, что все элементы системы работоспособны, но подсветка при этом все равно не работает, значит проблема кроется в блоке предохранителей — ее следует проверить и заменить на новый (при необходимости).

Замена блока предохранителей производится только на аналогичный блок заводского изготовления. Использовать вместо него блоки, рассчитанные на другой ампераж, а также различные самодельные проставки — категорически запрещается. Это может стать не только причиной выхода из строя всей электроники, но и привести к возгоранию.

Стоит также отметить, что выполнять замену блока предохранителей следует очень аккуратно, без рывков, используя для этого специальный диэлектрический пинцет.

Модернизация подсветки панели

В случае, если родная подсветка приборной панели ваз 2114 вас не устраивает, то всегда можно ее модифицировать, улучшив таким образом ее функционал и сделав более приятно для глаз. Первое, что для этого понадобится — приобрести новый набор лампочек. Лучше всего остановить свой выбор на светодиодных — они имеют меньшее энергопотребление, обладают более высокой отдачей света, а также делают показания приборов более читаемыми.

Правда, предварительно стоит рассчитать необходимое количество светодиодов для подсветки каждого прибора и значка сигнализации (обычных лампочек в приборной панели — 13 штук, но светодиодов может потребоваться больше. В случае же, если замена производится не на отдельные светодиоды, а на светодиодные блоки (лампы), то их количество также будет равняться 13).

Сам процесс модернизации подсветки панели выполняется в следующем порядке:

демонтировать блок;
выкрутить (против часовой стрелки) родные патроны, установить патроны для светодиодной подсветки;
установить резисторы и лампы в специальные патроны;
вывести провода от подсветки к общей плате и зафиксировать на ней;
проверить работоспособность новой подсветки;
в случае, если все работает — произвести обратную сборку.

Во время подобного тюнинга следует обязательно следить за состоянием стрелок приборов — они являются довольно хрупким элементом и при неаккуратных действиях могут легко погнуться, сломаться или деформироваться, в результате чего показания приборов могут быть неверными. Кроме этого, по завершении всего процесса следует проверить — выставлены ли стрелки «в ноль» и, в случае необходимости, скорректировать их показания.

Также, сразу же после завершения установки новой подсветки, следует проверить работоспособность всех электронных приборов и компонентов при помощи бортового компьютера. Если все идентификаторы работают корректно, то можно выполнить обратный монтаж панели приборов (идущий в таком же порядке, как и ее демонтаж (см. выше), но в обратной последовательности).

Полезное видео

Дополнительную интересную информацию вы сможете получить из видео ниже:

Дополнительные рекомендации

Если не горит приборная панель на ваз 2114, то причины этого, чаще всего, достаточно простые. В большинстве случаев это вызвано окислением контактов, чуть реже — перегоранием лампочек. Повреждения проводов и электронных компонентов встречаются довольно редко.

Читать еще: Промывка системы охлаждения felix инструкция

Именно поэтому перед тем, как проверять всю электрическую схему приборной панели, нужно для начала зачистить все контакты, даже если они кажутся не окисленными , а также произвести пробную замену лампочек на новые.

Иногда проблема может быть и в износе самих патронов, тогда потребуется заменить и их.

Подключение бортового компьютера на ВАЗ 2114

Большинство автомобилистов хотели бы обладать машиной начиненной всеми техническими новинками. Но к сожалению не все машины семейства ВАЗ имеют в комплектации электронную систему. Установка бортового компьютера на ваз 2114 самостоятельно, не должна вызвать, ни каких сложностей.

Функционал электроники достаточно обширен, он имеет большое число всевозможных программ, направленных на улучшение работы автомобиля, и контроля за его техническим состоянием. Данная система с высочайшей точностью определяет многие параметры работы машины, к примеру: скоростной режим, температурные показатели жидкости торможения, уровень напряжения внутри системы машины и многое другое. Причем показатели бортового компьютера в разы точнее показателей штатных приборов. Функционал электронной бортовой системы очень разнообразен.

Помимо определения точности показателей в работе машины, бортовая электроника прекрасно справляется с диагностикой всех систем транспортного средства, и определяет кодов неисправности. Трудностей с расшифровкой кодов не должно возникать, т.к. инструкции бортового компьютера содержат все необходимые расшифровки.

Преимущества электроники достаточно ощутимы, возможно, без посещения сервисного центра самостоятельно выявить все возникшие в период эксплуатации неполадки, своевременно их устранить. Не маловажным моментом является то, что система помогает избежать довольно серьезных последствий неисправности благодаря своевременной диагностике.

Еще одним достоинством данной системы является оборудование звуковой сигнализацией и световой сигнализацией. Данный вид сигнализации также сообщает владельцу автомобиля о возникших проблемах в сети машины, или информирует о перегреве двигателя.

Установка бортового компьютера на ВАЗ 2114

Какой бортовой компьютер поставить на ваз 2114

Основной момент, которым необходимо руководствоваться, выбирая бортовой компьютер на ваз 2114 это поддержка программы ЭБУ ВАЗ2114. Кроме того, не нужно экономить, более дорогая электроника, сможет обеспечить проверку состояния машины, и своевременно сигнализировать о возникшей неисправности.

Ошибки бортового компьютера ваз 2114

Для проведения проверки компьютера необходимо на приборной панели сбросить пробег за сутки и в это же время включить зажигание. Затем нажав клавишу у рычага стеклоочистителей, увидите на дисплее версию прошивки компьютера с кодами ошибок при наличии.

Основные коды ошибок:

2-напряжение сети машины слишком высоко.
3-датчик топливного уровня.
4-датчик температурного охлаждения жидкости.
5-нарушение функционирования датчика температуры за бортом.
6-перегрев мотора.
7-критически малое давление масла.
8-недостатки в системе торможения.
9-разряжена батарея аккумулятора.

Наиболее распространенными ошибками бортовой системы являются:

Код 4, в основном выскакивает на недостаточно прогретом моторе, либо при включении датчика указывающего на количество топлива.
Код 6, свидетельствует о перегретом двигателе.
Код 8, при дефиците жидкости торможения в системе.

Выявив имеющиеся ошибки, допускается их сброс, достаточно нажать и удерживать некоторое время клавишу суточного пробега машины.

Перед совершением сделки по приобретению автомобиля обязательно проверьте бортовую систему. Удостоверьтесь в отсутствии ошибок системы. Или же вы обнаружите любопытные факты о состоянии автомобиля. Например: нагрев мотора, масляное давление и др.

Как подключить бортовой компьютер на ваз 2114

Прежде чем приступать к монтажу необходимо решить, для каких функций необходим бортовой компьютер ваз 2114. Прежде чем определиться с выбором электронной системы нужно обратить внимание на характеристики машины. Конечно же, не целесообразно покупать очень сложную систему для обычной машины, либо слишком дорогую на автомобиль бюджетного класса. Достаточно приобрести систему, включающую в себя монитор, необходимый комплект проводов и соответственно процессор.

Затем определите место для монтажа монитора электронной системы. Наилучшим решением будет монтаж в центральную часть консоли, если позволяет место. В случае отсутствия свободного места, монитор можно закрепить на торпеде, соответственно необходим выносной корпус.

Следующим этапом будет размещение самого процессора. Не стоит забывать, что ко всем вентилируемым отверстиям процессора необходимо обеспечить свободный доступ, корпус обязательно крепиться в определенном месте. Провода также обязательно провести через специальную трубку, защищающую их от внешнего негативного воздействия.

После установки всех элементов соединить проводку. Для отображения технического состояния машины, нужно подсоединить бортовой компьютер к центру машины. Завершив процесс монтажа, включить систему и установить необходимые программы. Завершающим этапом будет проведение настройки.

В случае если возникли проблемы с работой электронной системы, к примеру, не работает бортовой компьютер ваз 2114. Скорее всего, проблема кроется в неправильно соединенных контактах, либо неправильно осуществленных настройках. Для решения данного вопроса достаточно проверить все соединения и справить, либо согласно инструкции проверить имеющиеся настройки.
