Проблемы с кузовом у машин отечественного автопрома, к сожалению, не редкость. Подгнивающая арка, дырка в днище, съеденный коррозией порожек – все это распространенные явления на автомобилях местного производства. ВАЗ 2109 – не исключение. Стоит только влаге добраться до наименее защищенных элементов кузова, как вскоре после этого на них появляется первая ржавчина, а спустя еще некоторое время и более серьезные проблемы, вроде дыр в металле.

Основные очаги ржавчины

У данной модели авто больше всего страдают от коррозии:

• передний пол, включая порожки и усилители;
• нижняя часть топливного бака;
• крылья автомобиля и двери;
• поддомкратник;
• задняя часть днища;
• капот в районе аккумуляторного блока;
• глушитель, лонжероны, отражатели оптики, крепления пола, бензобака, запаски и т.п.

Вовремя замеченные симптомы ржавчины – верный путь к спасению автомобиля от преждевременного выхода из строя. Хотя кузовные работы никогда не отличались легкостью, выполнить их в условиях собственного гаража, тем не менее, возможно. Главное, что нужно иметь для этого – набор инструментов: несколько разных рихтовочных молотков, болгарка с комплектом кругов для работы с ржавыми поверхностями, сварочный аппарат с баллоном (углекислота), фибровый, зачистной, лепестковый, отрезной круги, средства для антикоррозионной обработки, зубила и сверла по металлу, набор ключей, комплект отверток, пара домкратов, шнур с отвесом. Не помешают и приборы для диагностики поверхностей автомобиля.

Демонтажные работы

Чтобы начать приводить кузов в порядок, надо сперва снять те детали, которые нуждаются в ремонте или же мешают проведению более сложных работ (в удаленных областях авто).

Разборка кузова происходит следующим образом:

• Сначала демонтируются двери: с помощью откручивания болтов, крепящих двери к стойкам, снимается ограничитель открытия. Далее отвинчиваются крепления петель. Рекомендуется выполнять работу вдвоем, чтобы было кому поддерживать двери во время снятия, иначе велик риск перекоса.
• Следующим этапом снимается крышка багажника. Для выполнения этой работы изнутри демонтируется обивка, выкручиваются саморезы, расщелкиваются фиксаторы. Из открывшихся металлических полостей забираются жгуты, параллельно отключается электропроводка, отсоединяется подсветка. Останется отсоединить упоры и вынуть болты, крепящие крышку багажника к петлям. Теперь можно беспрепятственно убирать данную составляющую из конструкции.

• Капот тоже надо снять, но с предварительным расставлением меток. Нужно пометить места расположения крепежа (фиксацию болтов на кронштейнах) по отношению к петлям. Когда потребуется собрать машину в обратном порядке это очень поможет вернуть капот на привычное место. Следующим шагом открепляются провода, осветительные элементы. Из пазов вынимаются жгуты с проводами. Остается только удалить 4 болта, удерживающих капот, и он может быть окончательно снят.
• Радиаторная решетка снимается на ВАЗ 2109 очень легко. Нужно воспользоваться отверткой, вывернуть несколько винтиков, а затем прижать пластиковую защелкивающуюся часть и, когда она сработает — потянуть на себя решетку. Обычно эта процедура выполняется легко и быстро.
• Бамперы, хотя и сделаны из полимерного материала, также подлежат демонтажу. Передний традиционно убирают за счет удаления болтов, крепящих его, с одной стороны, к кузову, с другой стороны — к кронштейну. Для снятия заднего бампера потребуется гаечный ключ, а лучше — в комплекте с WD-40 (на этом участке элементы крепления очень часто покрываются ржавчиной и не хотят откручиваться).
• Моторный отсек также нужно разобрать, не забыв слить охлаждающую жидкость и содержимое радиатора. Если в авто имеется «телевизор», его нужно снять. Если он также прогнил — можно срезать его болгаркой.

Основные принципы ремонта

В процессе ремонта кузова стоит иметь в виду, что все гнилые участки, разъеденные коррозией нужно начисто вырезать с помощью болгарки. Если эта участь коснулась крыльев, арки, панелей – то их тоже надо будет поменять.

Участки с дырами закрывают металлическими заплатами или заваривают сваркой (в зависимости от месторасположения и масштабов проблемы). Также некоторые компоненты придется усилить. Например, брызговики укрепляют специальными самодельными усилителями (оптимально – сделать их из кровельного железа) и дополнительно придерживают получившуюся конструкцию точечной сваркой.

Крылья как передние, так и задние, капот, телевизор и пороги крепят на саморезы или болты и также дополнительно используют сварку.

Особое внимание нужно уделить геометрии кузова. Это сложное мероприятие, требующее наличие стапельного станка для фиксации авто. Рихтовка крайне важна при наличии вмятин, следов от ударов и тому подобных деформаций на поверхности кузова.

Днище машины также обрабатывается с особой тщательностью. Переднюю и заднюю часть пола снабжают достаточным количеством заплат, накладываемых с помощью сварки. Все соединительные элементы, усилители и поддомкратники обязательно переварить. После данных мероприятий нужно тщательно обработать пол антикоррозионным составом.

Ремонт пластикового бампера

Бамперы из пластика также подлежат реконструкции при наличии на их поверхности деформаций. Эти элементы кузова можно рихтовать, зачищать от старой краски/ржавчины с помощью наждачной бумаги 200-400 и даже обрабатывать шпаклевкой. Ставить латку на пластиковый бампер можно с использованием аналогичного по цвету и составу пластика. Взять его можно со старой машины или с любого другого пластикового элемента. При нагреве кусков полимера паяльником мощностью до 60 Вт они плавятся и легко приклеиваются друг к другу.

Латать бампер пластиком можно несколькими методами:

• расплавляя участок бампера или накладку с формированием шва 1,5 см;
• используя схему параллельных швов (впаяв проволоку с обратной стороны бампера);
• применяя гибкую проволоку, укладываемую с обратной стороны зигзагом;
• с помощью сетки или решетки (например, от радиатора).

Что делать с колесными арками

В зависимости от состояния арок, их можно чинить или менять на новые. Как правило, для большинства автомобилистов проще купить новую запчасть и заменить ее ремкомплектом, чем «шаманить» над подгнившей старой. Но и ремонт выполнить можно. Для этого потребуется:

• Сначала удалить всю ржавчину, покрыть поверхность эпоксидным/реактивным грунтом, а сверху акриловым грунтом, а потом восстановить форму детали, используя шпатлевку со стекловолокном и эпоксидной смолой. После высыхания новой поверхности ее шлифуют, а затем красят.
• Гниль удаляется болгаркой до тех пор, пока не покажется чистый металл. Делаются ремонтные вставки, подходящие по форме и размеру отсутствующему куску детали, после чего их приваривают к конструкции, а сварочный шов шлифуют. После делается шпатлевка, шлифовка, грунтовка и покраска точно в цвет авто.

Покраска машины

Когда следы ржавчины устранены, прогнившие участки залатаны и испорченные компоненты системы переустановлены, остается выполнить покраску авто. Она осуществляется также по четко прописанному алгоритму:

1. металлическую поверхность очищают, обезжиривают, натирают до блеска;
2. далее в ход идет шпаклевка с добавлением стекловолокна – этой смесью нейтрализуют вмятины;
3. сверху деталь вскрывается финишной шпаклевкой, поверх которой выполняется шлифовка;
4. когда кузов просохнет, нужно обработать его в несколько слоев грунтовочным составом;
5. только после этих работ можно выполнять непосредственно покраску.

Хорошим закреплением результата будет дополнительное покрытие кузова эпоксидным лаком.

Особенности замены задних лонжеронов ВАЗ-2109, стоимость ремонта в автосервисе

Автомобили семейства ВАЗ-2108-09 не отличаются крепким кузовом, прочным кузовным железом, особенно быстро металл ржавеет, если он не обработан антикором. Со временем на металлической поверхности появляется ржавчина, нередко подгнивает и задний лонжерон с любой стороны, в процессе эксплуатации на нем появляются трещины. Если долго ездить с гнилым лонжероном, может вырвать заднюю балку, что приведет к непредсказуемым последствиям. Чтобы в пути не случилось крупной неприятности, а то и беды, лонжерон лучше заблаговременно поменять, эту работу можно выполнить в условиях автосервиса или своими руками в гараже при наличии достаточного опыта, необходимого инструмента и материалов.

Замена заднего правого лонжерона 2109

Состояние заднего лонжерона определяется внешним осмотром, если кузовной элемент имеет следы сильной коррозии и основательно прогнил, он подлежит замене, его ремонт во многих случаях нецелесообразен. Еще перед выполнением работ необходимо осмотреть сам кузов автомобиля, нередко железо на 2109 прогнивает до такой степени, что привариваться практически не к чему.

Для проведения ремонтных работ потребуется:

• сварочный аппарат;
• электродрель со сверлами;
• отвертки;
• набор ключей;
• молоток;
• керн;
• зубило;
• зачистные круги.

Предварительно необходимо купить сам лонжерон пола (ЛП), средняя розничная цена кузовного элемента в автомагазинах – от 1800 до 2500 рублей, каталожный номер – 2108-5101372. Это запасная часть подходит на модели 2108-09-13-14, с минимальными изменениями может устанавливаться на вазовские машины 21099 и 2115. Так как при замене лонжерона в основном приходится работать под машиной, необходимо продумать, как сделать так, чтобы можно было удобно подобраться снизу. Здесь есть несколько вариантов:

• использовать автоподъемник;
• производить работы на смотровой яме, вывесив заднюю часть кузова на «козлах» или других подставках;
• опрокинуть автомобиль на бок, подставив надежный упор.

Перед тем как приступить к высверливанию старого лонжерона, необходимо произвести частичную разборку автомобиля, снять:

• задние сиденья;
• бензобак;
• обшивку пола сзади;
• коврики;
• заднюю балку (придется отсоединить тросы ручника и тормозные шланги).

После разборки можно приступать к непосредственному снятию заднего ЛП, для этого необходимо найти точки крепления, высверлить их в местах точечной сварки с помощью сверла, зажатого в патрон дрели. После демонтажа кузовной детали необходимо тщательно зачистить металл под лонжероном и загрунтовать, снять транспортировочный грунт с новой детали (очень эффективно и быстро снимается с помощью пескоструя). Чтобы правый лонжерон встал точно по месту, следует пользоваться замерами (существуют контрольные точки крепления агрегатов), между элементами передней и задней подвески должно быть определенное расстояние (между креплением задней балки и переднего поперечного рычага).

После определения контрольных точек лонжерон прихватывается сваркой в нескольких местах, проверяется правильность установки, затем деталь окончательно приваривается к посадочному месту. Заключительная стадия ремонта состоит из следующих этапов:

• зачистка окалины сварки шлифовальным кругом;
• обезжиривание поверхности металла;
• нанесение грунта, антикоррозийного покрытия.

Очень важные условия при выполнении сварки – прерывистый шов, максимум длиной 4-5 мм. Сплошной сварочный шов недопустим, при такой сварке кузов теряет эластичность, становится очень жестким. Левый задний ЛП на «Восьмерке»или «Девятке» меняется точно так же, как и кузовной элемент с правой стороны, порядок выполнения работ и принцип установки такой же.

Ремкомплект заднего лонжерона 2108-09

Ремвставка заднего лонжерона позволяет заменить только часть кузовной детали, что упрощает ремонт, делает его дешевле. Ремкомплект представляет собой усилительный элемент, расположенный на сгибе, считается, что именно это место на кузове подвержено интенсивному ржавлению.

На практике использовать ремонтную вставку удается не всегда, так как в лонжероне нередко сгнивает и крепление задней балки (основная проблема 2109), и поддомкратник. Средняя стоимость ремвставки в автомагазинах – 700-800 рублей, каталожные номера – 2108-5101372 и 2108-5101373 (правая и левая сторона).

Замена задних лонжеронов на «Девятке» в автосервисе

Замена задних ЛП – трудоемкая и достаточно сложная работа, требующая внимательности, слесарных навыков, умения пользоваться сваркой. Самостоятельно выполнить такой ремонт берется далеко не каждый автовладелец, поэтому довольно часто собственники переднеприводных ВАЗ обращаются к профессиональным мастерам. Стоимость работ по замене заднего лонжерона 2108-09-099 может значительно отличаться, она зависит от различных факторов:

• местонахождения авторемонтного предприятия, обычно в столичном регионе и крупных городах ремонт стоит дороже;
• уровня автосервиса;
• общего технического состояния автомобиля.

Если кузов авто сильно проржавел, далеко не все мастера соглашаются ремонтировать такое транспортное средство. Также хочется отметить, что многим автомастерские принципиально отказываются брать в работу машины производства ВАЗ, предпочитая заниматься более прибыльным ремонтом иномарок.

Средняя стоимость замены одного заднего лонжерона 2108-09 – от 3500 до 5000 рублей, разумеется, автовладельцы такие расценки считают просто грабительскими. Цена кузовных работ с учетом материалов иной раз составляет треть стоимости самого подержанного автомобиля, что никак нельзя считать нормальным явлением. У частных авторемонтников в гаражах расценки более демократичные (от 2000-2500 рублей), но здесь имеются свои подводные камни:

• хорошего мастера найти непросто, и к нему сложно попасть, так как из-за высокого спроса ремонт производится по записи;
• среди частников, работающих по низким расценкам, есть немало откровенных халтурщиков;
• в гаражных условиях не всегда есть все необходимое для проведения качественного ремонта;
• работа выполняется ремонтниками с недостаточным опытом, нарушается технология.

При замене задних ЛП важно вварить кузовную деталь точно по месту, если лонжерон будет смещен в сторону, нарушится геометрия кузова, задняя балка «уйдет» в сторону, автомобиль будет ехать боком со всеми вытекающими последствиями.

Рекомендации по замене задних лонжеронов ВАЗ-2108-09

1. При замене ЛП многие мастера срезают старый кузовной элемент газовым резаком, но лучше деталь высверливать.
2. При установке нового лонжерона очень важно правильно найти контрольные точки, не нарушить геометрию кузова, в противном случае работу придется переделывать, возникнут проблемы.
3. Прихватывать лонжерон рекомендуется на трех-четырех точках, прежде чем основательно приваривать деталь, рекомендуется примерить заднюю балку – крепления должны совпадать по шпилькам.
4. Посадочное место перед установкой кузовного элемента нужно тщательно очистить от ржавчины и хорошо загрунтовать, если металл проржавел, необходимо вварить новые пластины.
5. Нельзя делать сварку сплошным швом, это ослабит металл кузова.

Замена задних лонжеронов – работа непростая, если вы не уверены в своих силах, за нее браться не стоит, лучше воспользоваться услугами профессионалов.

Ремонт кузова Ваз 2109 согласно контрольным точкам кузовных деталей автомобиля

Сегодня ремонт кузова Ваз 2109 своими руками проводится многими владельцами этого автомобиля. Да и вообще, с кузовными проблемами сталкивается немалая часть любителей отечественного автопрома. Цена ремонта кузова Ваз 2109 в автосервисах оставляет желать лучшего, вот и приходится самостоятельно заниматься некоторыми видами работ.

В действительности, ничего сложного в замене отдельных элементов кузова «девятки» нет. Если под рукой будет нужный инструментарий, то не составит особой сложности заменить, к примеру, сгнившую арку или дно машины, порог или бампер. Из статьи вы узнаете, как это сделать без потери большого количества времени и сил.

Инструменты

Прежде чем перейти к непосредственной инструкции ремонта кузова Ваз 2109, хотелось бы остановиться на выборе правильных инструментов. Каждый профессионал, мастер своего дела подтвердит то, что хороший инструмент – это половина успешного завершения любой ремонтной операции.

Итак, список необходимых инструментов на кузовной ремонт «девятки» довольно-таки широк, так как работа отнюдь не простая и потребует немалого количества специфических приборов:

• Обязательны специальные молотки, хотя бы 3 их вида с разными размерами для проведения рихтовочных работ;
• Болгарка с насаженными кругами (нужны разные диски, прекрасно снимающие ЛКП и ржавчину);
• Желательно, чтобы в гараже имелся баллон с углекислотой (примерно на 10 куб);

• Без сварки при кузовных работах, как без рук (лучше подобрать аппарат с макс. током 150 А);
• Хорошие зубила с закаленными остриями и несколько таких же сверл по металлу;
• Подъемник (лучше, чтобы было 2 домкрата);
• Хорошая щетка по металлу (она понадобится для зачистки ржавых участков кузова);
• Стандартный комплект инструментов автомобилиста (ключи, отвертки и т.д).

Алгоритм проведения кузовных работ на «девятке» в общих чертах

Ознакомимся с процессом проведения работ пока что в общих чертах:

• В первую очередь надо будет снять те участки кузова, которые прогнили или деформировались;
• На «девятке» со временем гниет быстрее всего передний пол с порогами и усилителями, днище в задней части, двери и крылья.

Примечание. Невозможно бывает даже поставить домкрат, так как в негодность приходит предусмотренный производителем участок под него (поддомкратник). Чтобы работать в этом месте, автомобиль можно поднять, используя вместо упора подмоторную балку.

• Капот «девятки» тоже не может «похвастаться» выносливостью. В том месте, где стоит АКБ, он покрывается ржавчиной;
• Пол топливного бака – считается тоже заметной проблемой на «девятке»;
• Та же участь постигает со временем отражатели оптики, глушитель и другие части.

Вообще, коррозия – это проблема номер один для отечественных автомобилей. Вроде бы, уровень антикоррозийной защиты на них проведен неплохо, но ржа со временем проедает все, и от этого никуда не деться.

• Осуществляется разборка моторного отсека, обязательно сливается ОЖ и радиатор;
• Убираются двери;
• Если впереди установлен телевизор (усилитель), то и его надо разобрать;
• Гнилые участки придется срезать болгаркой;
• Отрезать также придется ржавые панели, крылья;
• Дыры можно просто заварить или поставить заплатки;
• На проблемные участки рекомендуется ставить дополнительные металлические куски;
• Брызговики надо обязательно усилить новыми элементами, а затем прихватить точечной сваркой;
• Обязательна также подгонка новых деталей к кузову, чтобы не вышло никаких проблем;
• Крепление крыльев, порогов желательно осуществлять саморезами, болтами с последующей сваркой деталей.

Примечание. Обязательно и кузова, что занимает немало времени. Нужен будет стапельный станок, на который придется зафиксировать автомобиль. На стапеле имеются специальные зажимы, обеспечивающие надежную фиксацию машины. Подробнее о контрольных точках «девятки» можно прочитать ниже.

• После этого можно приступить к свариванию нового пола. На данном этапе работ широко используются заплаты, усилители и соединители. Обязательно в конце покрыть все участки антикором;
• Арки лучше поставить тоже новые, а не заморачиваться с их ремонтом.

Покрывать арки желательно смолой, смешанной с отработанным маслом. Это отличное средство против ржи, только вот на днище его не наложишь по известным причинам.

Восстановление коррекции изначального состояния кузова и деталей своими руками подразумевает, как правило, простую покраску и удаление вмятин. Не обходится без полировки, которая неплохо защищает поверхность от коррозии.

Что касается полного восстановления кузова, попавшего в ДТП, то здесь уже потребуется услуга профессионалов. Только в автосервисе можно правильно восстановить кузов, согласно базовым контрольным точкам. Здесь и оборудование соответствующее есть, и специфическая технология проведения мастерам хорошо известна.

В любом случае перед осуществлением ремонтных работ проверить состояние кузова надо. Наиболее известный способ проверки подразумевает измерение дистанций между контрольными точками и последующая их сверка с паспортными показателями.

Конкретно проверяется кузов так:

• Сверяются размеры по диагонали;
• Изучается состояние стоек автомашины;
• Крыша подвергается зрительному осмотру, замеряются размеры диагоналей дверной рамы и самой крыши;
• Особое внимание уделяется замеру лобовой и задней оконной рамы;
• Наконец, требуется подробный зрительный осмотр автомобиля со всех ракурсов. Может где выпуклость имеется, зазор больше и так далее.

Основные паспортные размеры между контрольными точками кузова Ваз 2109

Диагональ переднего дверного проема от крайней точки нижнего порога до середины крыши	1345 мм (плюс/минус 5 мм)
Диагональ переднего дверного проема от крайней нижней точки лобового стекла до середины нижнего порога	1000 мм (плюс/минус 5 мм)
Расстояние между участком передних дверных петлей до стойки по прямой линии	963 мм (плюс/минус 5 мм)
Диагональ заднего дверного проема от точки, где нижний порог соединяется с центральной стойкой дверей до крыши	1112 мм (плюс/минус 5 мм)
Диагональ заднего дверного проема от верха центральной стойки до нижнего порога	860 мм (плюс/минус 5 мм)
Длинная диагональ задней боковой оконной рамы	706 мм (плюс/минус 3 мм)
Короткая диагональ задней боковой оконной рамы	383 мм (плюс/минус 3 мм)
Диагональ капота	1610 мм (плюс/минус 5 мм)
Расстояние от середины капота до середины лобового стекла	712 мм (плюс/минус 5 мм)

Интересное видео про ремонт и рихтовку кузова «девятки»

Бамперы на «девятке»: ремонт и замена

Часто задний и передний бамперы на «девятке» снимаются для осуществления их ремонта или для восстановления других частей кузова. Научиться правильно и без проблем снимать их все равно придется, как ни крути, если кузовной ремонт владелец намерен осуществлять самостоятельно.

Демонтаж

Итак, для того чтобы снять бампер сзади:

• Сбоку находим гайки, фиксирующие бампер к кузову, и отворачиваем их (как правило, с каждой стороны бывает по 2 крепежных элемента);
• Находим гайки переднего и отворачиваем теперь их (бампер рекомендуется придерживать, чтобы он не упал).

Аналогично проводится и снятие переднего бампера, только здесь надо еще снять пластиковые подкрылки.

Покраска

Предпочтительный цвет бамперов на «девятке» — извечная тема для дискуссий между любителями этой модели авто. Многие на стороне классического черного цвета, хотя находятся и те, кто считает, что цвет бампера должен гармонировать в тон с расцветкой автомобиля.

Как бы там ни было, осуществить покраску и декоративный ремонт несложно. Бамперы надо будет демонтировать, хорошенько осмотреть на наличие деформаций. Если они имеются, то придется элементы отрихтовать, а остальные части зачистить от старой краски и ржавчины.

Внимание. Если бампер пластиковый, то его дефекты можно заделать шпаклевкой.

Пластиковые бамперы превосходно очищаются от ржавчины и краски с помощью наждачной бумаги с размерами зерна 200-400. Если на бампере имеются дыры, то их можно закрыть кусочками пластика, снятого со старых бамперов или других пластиковых элементов. Как известно, пластик между собой хорошо склеивается паяльником с мощностью 40-60 Вт.

Вообще, части поврежденного пластикового бампера можно скрепить 4-я способами.

1. Путем плавки пластмассы самого бампера или дополнительных накладок. Ширину спаянного шва в этом случае можно оставлять в 1,5 см, а что касается глубины спайки, то она должна зависеть от толщины бампера.
2. Путем соединения параллельными швами. В этом случае поможет и обычная проволока, и гвозди со снятыми шляпками, и другие подручные средства. Надо будет просто впаять эти своеобразные крепежи с обратной стороны бампера.
3. Более сложный вариант подразумевает использование гибкой проволоки, лучше медной. Она уже впаивается аналогично 3-у способу, только зигзагом, змейкой изнутри. Если провести данный метод с обратной стороны бампера нет возможности, змейку можно выделать и с лицевой.
4. Решетка соединит куски бампера между собой прочнее всех. Для этого надо вооружиться сеткой (подойдет кусок декоративной ).

Если не удалось найти аналогичных кусков пластика, то можно воспользоваться и другими материалами:

• Той же решеткой, подогнутой по форме бампера. После того, как сетка будет впаяна в бампер, надо взять какой-нибудь схожий по эластичным показателям с материалом бампера пластик, и расплавляя его, наложить на сетку. Границы штатного пластика надо аккуратно совокупить с краями наложенного материала. После того, как пластмасса затвердеет, надо все разгладить и отшлифовать;
• Можно нарастить недостающую часть пластика шпаклевкой. Только ее надо будет смешать с «эпоксидкой». Обязательно проведение шлифовки на заключительном этапе;
• Шпаклевку смешивают и со стекловолокном.

Крылья «девятки»

Фиксация передних крыльев на «девятке» сделана довольно удачно, если имеется ввиду простота снятия. Всего несколько болтов их держат. Поэтому никакой сварки для их демонтажа не потребуется, а достаточно лишь вооружиться парой хороших фигурных отверток и 8-размерной головкой с удлинителем.

• Снимаются подкрылки, держащиеся на саморезах;
• Откручивается болт крыла, держащий кузовной элемент снизу у порога;
• Еще два болта держат крыло с внутренней стороны;
• Придется полностью демонтировать бампер или открутить его боковые крепления, а затем отвести в сторону, чтобы получить доступ к еще одному болту, фиксирующему крыло;
• Наконец, остается снять несколько болтов, фиксирующих крыло сверху.

С крылом, если оно деформировано, тоже не принято возиться. Можно легко заменить его на новое, тем более, стоит оно недорого – 1200 рублей. Если воспользоваться авторазбором, то деталь можно купить даже в два раза дешевле.

Если, все же, крыло получило мелкие деформации или на нем наблюдаются следы ржавчины, то отремонтировать деталь легко. Опять же, его можно будет снять, а затем довести до идеального состояния на гаражном верстаке.

Если нет охоты снимать крыло, то починить его можно прямо на машине, воспользовавшись , пассатижами и домкратом.

Покраска

Как правило, после проведения рихтовочных работ, требуется покраска крыльев:

• Вначале деталь обезжиривают и зачищают до металлического блеска;
• Обрабатывают шпаклевкой, смешанной со стекловолокном, незначительные вмятины;
• Наносится финишная шпаклевка и хорошо шлифуется;
• После высыхания наносится грунтовка. В идеале надо нанести 2 слоя и затем краску;
• Сверху положить эпоксидный лак в 1-1,5 слоя.

О ремонте и восстановлении остальных кузовных деталей подробно можно прочитать в других статьях нашего сайта. Видео обзоры и полезные фото, схемы и чертежи будут только в плюс.

Как своими руками сделать ремонт кузова ваз 2109 — мастерская у себя в гараже

Любители отечественных автомобилей часто натыкаются на проблему с кузовом. Например, приобрели подержанный автомобиль марки ваз 2109.
Внешне машина выглядит вполне прилично, но стоит присмотреться к кузову и вам становится ясно, что он проржавел, А кузов – главная деталь автомобиля, на нем собственно все держится. Однако починить кузов своими руками не трудная задача.
Имея минимум необходимого инструмента и навыков, вы сможете заменить сгнившую арку, днище или порог самостоятельно и без замены кузова целиком. Наша подробная инструкция описывает кузовной ремонт ваз 2109 своими руками пошагово.

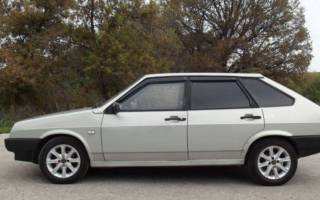

Модель Ваз 2109

С чего начать кузовной ремонт ваз 2109

Прогнивший порожек ваз 2109

Кузовной ремонт автомобиля начинаем с подборки инструмента. Список достаточно внушительный. Работа достаточно трудоемкая и понадобится немалое количество измерительных приборов. В том числе электронные и газовые.
Еще понадобится минимум три вида молотков разного размера. Зачистной и лепестковый и круг (Лепестковый круг отлично снимает легкую ржавчину и краску). Без болгарки тоже не обойтись.
Необходим баллон, заполненный углекислотой около десяти кубов, углекислотный сварочный аппарат с током не менее 150 ампер, набор зубил и сверла по металлу.Минимум один домкрат, лучше два.
Приобретите пачку отрезных кругов толщиной 1-2мм и один зачистной. Преобразователь ржавчины и кисть, фибровый круг (или щетка по металлу) Стандартный набор шофера, двухмиллиметровый шнур и отвес.
В ряду моделей этот автомобиль занимает особенное место, наличие угловой платформы позволяет отнести его (по типу кузова) к классу автомобилей хэтчбек. Конструктивные черты предполагают наличие в корпусе трёх дверей.
Сам кузов является единым цельнометаллическим каркасом, выполненным из отштампованных элементов.Он является безрамной конструкцией, элементы которой соединяются при помощи точечной сварки, что облегчает его конструкцию, и придает корпусу спортивные характеристики.
Учитываем, что кузов переднее приводного авто оснащен съёмными элементами:

• Дверьми;
• Задней крышкой багажника;
• Передние крылья тоже снимаются.

Демонтажные операции, предваряющие кузовной ремонт ваз (ваз 2109)

• Демонтаж дверей;
• Снятие крышки багажника;
• Снятие крышки капота;
• Снятие решетки радиатора;
• Снятие обоих бамперов.

Демонтаж дверей

• Отсоединяем ограничитель открывания дверей. Для этого, торцевым ключом отворачиваем болты, крепящие двери к стойкам кузова;
• Отвинчиваем крепления петель, во избежание перекоса придерживайте дверь. Кузовной ремонт своими руками ваз 2109 невозможен без демонтажа крышки багажника;
• Поэтому снимаем обивку, с внутренней стороны открутив саморезы и отщёлкнув крепящие защёлки.Отсоединяем проводку подсветки и вынимаем жгуты из внутренних полостей.
• Затем отсоединяем упоры и откручиваем крышку багажника, отвернув болты, прикрепляющие её к петлям, затем снимаем ее с авто.
• Теперь снимаем капот, начинаем с маркировки мест положения болтов на кронштейнах относительно петлей, чтобы при сборке проще было прикрутить его на свое место.
• Отсоединяем провода питания и демонтируем фонари освещения, обязательно извлекаем жгуты с проводами из пазов.
• Теперь отвинчиваем болты крепящие капот, по два с каждой стороны и снимаем его.

Отсоединяем радиаторную решетку

Капот уже сняли, теперь достаточно отвернуть всего пару винтиков на кузове, на которых держится решетка.

• Отвёрткой отжимаем пластиковую защёлку и тянем к себе решётку, она легко снимается.

Отсоединение радиаторной решетки

Снимаем бамперы

Бамперы выполнены из пластикового сплава. При нагрузке на бампер он слегка изгибается, а не лопается.

• Снимаем передний бампер, откручивая элементы крепления к кронштейну и к кузову, состоящие из пары болтов.

Совет: Задний бампер демонтируем с помощью гаечного ключа, гайки предварительно смазываем жидким ключом (вд-40) или чистым бензином. В этих местах гайки ржавеют и плохо откручиваются.

Снимаем прогнившие части

Ремонт начинаем с демонтажа гнилых, деформированных и ржавых частей.

Проблемные места в машине:

• У нашего автомобиля (который мы ремонтируем в данной статье) полностью прогнил пол вместе с поддомкратниками и ребрами жесткости. Установить домкрат пришлось под моторной балкой.
• Пол сзади тоже сгнил. Днище практически отсутствовало. Крылья тоже требовали замены.
• Капот спереди покрыт ржавчиной, отсутствуют все крепления пола и бензинового бака, крепление запасного колеса. Передний лонжерон лопнул в районе редуктора. А в полу багажника над глушителем, образовалась огромная дыра.
• Двери по углам изъела коррозия.

Приготовили инструмент, необходимый при ремонте кузова, начинаем монтаж.

Сам ремонт

Этап 1

• Начинаем с моторного отсека: сливаем охлаждающую жидкость, затем снимаем радиатор. Достаем “телевизор”, если он прогнил окончательно, то можно оторвать его, а затем срезать отбортовки, к которым был приварен телевизор болгаркой.
• Отрезаем полностью панель задка, и крылья. Используя сварку и заплатки, завариваем дырки в брызговиках (если они есть), вставляем отбортовки из нового металла, к которым впоследствии приварим “телевизор”.

Более подробно вы сможете посмотреть ремонт кузова, набрав в поиске ваз 2109 ремонт кузова видео.

Этап 2

Устанавливаем и привариваем новые усилители для брызговиков, используя кровельное железо для этой цели.
Дальше подгоняем новые детали: передние и задние крылья, телевизор, порог и капот. Эти элементы крепим с помощью саморезов. Тут нам и пригодится набор сверл.
Теперь предстоит процесс сварки. Приступаем к сварке, после того как все детали (телевизор, крылья) посажены на саморезы.

Совет: Телевизор советую покрасить заранее, после его закрепления на место, качественно прокрасить его не выйдет.

Этап 3

Восстанавливаем геометрию кузова автомобиля.
Для этого загоняем автомобиль на станок — опрокидыватель. Выполняется процедура с помощью стапеля, на который прикрепляется автомобиль.
Специальные крепления обеспечивают надежность, а силовые стойки задают специальное усилие для выравнивания. Эту часть рекомендуется выполнить в автомастерской.

Этап 4

Переходим к днищу:

• Заплаты привариваем на передний и задний полы с помощью сварочного аппарата. Перевариваем все поддомкратники, соединения и усилители днища.
• Используя мовильницу, покрываем полости машины антикоррозионной смесью.

На фото переваренное дно ваз 2109

Этап 5

В нашем случае арки прогнили полностью. Специалисты рекомендуют не мучиться, а попросту приобрести и установить новые арки.

Но произвести починку тоже вполне реально. Смола, смешанная с отработанным маслом является отличным покрытием для арок, но будущем ржавчина проберется под него.
Выбор антикоррозионной смеси зависит от вашего бюджета и опыта работы с материалом.Ваз 2109 видео (ремонт кузова) детально покажет вам, как протекают полировочные процессы, с использованием различных средств, список которых обусловлен возрастом вашей машины.
Учитывая, что всем машинам здравствующим сегодня уже более 6-ти лет, полировка производится в два этапа.

Полировочные работы

На первом этапе используются пасты, содержащие крупнозернистые механические присадки.Затем наносятся пасты, не содержащие абразивных веществ, предварительно авто следует тщательно вымыть и просушить.
Главный инструмент кузовного ремонта в нашем случае — полировочный круг, работа производится отдельно для каждой детали.

Покраска

Покраска кузова является завершающим этапом. Производится на сто или самостоятельно, если есть краскопульт и навыки работы с ним. Кузов сияет как новенький, цена ремонта своими руками многократно ниже, чем работы на сто.
