Монтажный и силовой блок предохранителей Лада Гранта

Блок предохранителей Лада Гранта является такой деталью, важность которой очень сложно переоценить. Именно благодаря ей обеспечивается безопасность электрической проводки транспортного средства. Ведь вполне возможно, что небольшое перенапряжение в одной из электрических цепей спровоцирует короткое замыкание. А когда речь идет о коротком замыкании, то реально и такое неутешительное развитие событий, как возгорание проводов. Поэтому установка монтажного блока предохранителей — обычная и в то же время крайне необходимая мера безопасности.

Предохранители Лада Гранта

Частенько бывает, что со временем некоторые элементы электропроводки или электрические устройства выходят из строя. Будем откровенны: такие проблемы довольно часто встречаются и в экземплярах отечественного производства. Неисправности могут происходить по разным причинам. Одной из таких причин, вполне возможно, стало обыкновенное перенапряжение, что вызвало обесточивание цепи. В таком случае владельцу автомобиля придется произвести замену предохранителя. А примером станет хорошо знакомая отечественному автомобилисту Лада Гранта.

В Лада Гранта благодаря предохранителям защищается абсолютное большинство электроцепей. Однако важно знать и о том факте, что три узла в системе авто все-таки не защищаются. Сквозь эти соединения проходит довольно большая сила тока, необходимая для их работы. Речь идет о цепи заряда аккумулятора, генератора, а также пусковая цепь агрегата (двигателя), иными словами, стартера. Важно заметить, что такое оборудование, как наружное освещение, аварийная сигнализация, свет фар, включаемый во время срабатывания сигнализации, прикуриватель, радиоприемник и другие, не нуждается во включенном зажигании.

Когда речь идет о Ладе Гранте, то сразу стоит сказать, что у этого автомобиля есть два блока предохранителей. Первый блок расположен в салоне автомобиля. Данный блок отвечает за большинство соединений и цепей, проходящих по салону. Во втором блоке плавкие предохранители призваны защищать от перегрузок и замыкания силовые цепи. Этот блок располагается под капотом транспортного средства.

Интересная деталь: конструкторы поставили на Лада Гранта более компактные по своим габаритах предохранители, нежели те, которые использовались на более ранних моделях Лады.

Первый монтажный блок

Еще одним отличием между Ладой Грантой и ее предшественниками является количество: теперь монтажный блок насчитывает 32 предохранителя. Для лучшего понимания рекомендуется ознакомиться со схемой этого элемента (рис. 2). Так, к примеру, предохранитель F1 отвечает за защиту цепей катушки зажигания, форсунки, блока управления двигателем и вентилятора. F2, в свою очередь, несет ответственность за безопасность узлов электростеклоподъемников. F3 и F4 — аварийная сигнализация и стеклоочиститель/подушка безопасности соответственно. А элементы F9, F10 обеспечивают работоспособность габаритных огней.

Важно знать, что на каждый предохранитель установлено ограничение на силу тока, которую он способен перенести. К примеру, F8, отвечающий за цепь обогрева заднего стекла, способен пропускать ток силой в 30 Ампер. В то же время F6, контролирующий работу фонаря заднего хода, рассчитан на 7,5 Ампер. Как можно догадаться, эти показатели напрямую зависят от того, сколько тока необходимо для работы того или иного оборудования в машине. Более детально ознакомиться с подконтрольными цепями и узлами, а также узнать о пропускной способности каждого предохранителя можно, посмотрев схему (рис. 3).

Что касается используемых реле, то здесь присутствует 12 элементов, поддерживающих работоспособность соответствующих устройств (вентилятор отопителя, стартера, электробензонасоса и других).

В блоке силовых предохранителей, который располагается в моторном отсеке, установлено пять предохранителей:

1. F1 — 50A — Электроусилитель рулевого управления.
2. F2 — 30A — Вентилятор отопителя.
3. F3 — 60A — Генератор.
4. F4 — 60A — Генератор.
5. F5 — 30A — Ближний свет фар.

Силовой блок предохранителей

Перед заменой предохранителя стоит помнить некоторые правила. Если предохранитель сгорел, то не стоит сразу сломя голову проводить его замену. Сначала необходимо еще раз убедиться в исправности и работоспособности подконтрольных этому элементу приборов. Чрезвычайно важно знать и помнить, что замена предохранителей должна происходить согласно тем данным, которые указаны в схеме. Любые отличия в значениях могут привести к плачевным последствиям. Не стоит устанавливать предохранители с большим номинальным током, надеясь на более длительную эксплуатацию. Такие действия чреваты пожарами и выгоранием проводки. Необходимо ставить такую же деталь с аналогичным номиналом пропускной способности.

Перед тем как производить какое-либо вмешательство в электрооборудование транспортного средства, рекомендуется скинуть минусовую клемму с аккумулятора. Сначала пойдет речь о замене в первом монтажном блоке, который находится в салоне, в левой части приборной панели. Далее нужно снять крышку, на которой расположен переключатель-регулятор света фар. Внимание, снимая панель в Лада Гранта Люкс и Норма, требуется также аккуратно отсоединить кнопку открытия багажника, расположенную под ней.

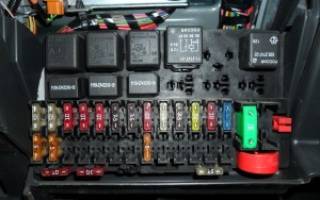

Монтажный блок будет выглядеть следующим образом. Сверяясь со схемой расположения, указанной вначале, нужно определить, какой предохранитель вышел из строя. Потом проверяем, перегорел ли он (определить можно, посмотрев на целостность нити), и при необходимости производим замену.

Замена в силовом блоке моторного отсека происходит в той же последовательности. Нужно снять крышку, потянув ее вверх, и произвести замену.

Предохранители Лада Гранта

Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.

Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).

В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.

Описание предохранителей на автомобиле Лада Гранта: расположение, схема, цена

На Лада Гранта установлены модули с плавильным элементом, к счастью, предохранители цилиндрического типа уже не используют при комплектации авто по причине устарелости.

Вместе с тем, «разбросанность» монтажных плат не всегда практично при ремонте в пути, непогоде, когда нужно покидать салон и «копаться» в моторном отсеке.

Схема расположения реле – прерывателей

Наименование	За что отвечает / что обеспечивает
K 1	Вентилятор печного отопителя (печки)
K 2	Реле стеклопакета (стеклоподъемников)
K 3	Стартер
K 4	Клеммы замка зажигания
K 5	Поворотники, аварийная сигнализация
K 6	Стеклоочистители
K 7	Дальнее освещение фар
K 8	Звуковой сигнал
K 9	Ближнее освещение фар
K 10	Обогрев заднего стекла
K 11	Блок управления двигателем
K 12	Бензонасос

Схема установки предохранителей Лада Гранта

Обозначение / ампераж	Какой за что отвечает
F (Ф-1) / 15	Электронный блок управления двигателем, топливная аппаратура, катушки зажигания, реле кулера радиатора
F (Ф-2) / 30	Стеклоподъемники, приборная панель (щиток)
F (Ф-3) / 15	Аварийная сигнализация
F (Ф-4) / 20	Стеклоочистители (дворники), подушка безопасности
F (Ф-5) / 7,5	Клемма замка зажигания
F (Ф-6) / 7,5	Лампа заднего хода, блок фары
F (Ф-7) / 7,5	Датчик расхода воздуха, адсорбер, датчик кислорода, датчик скорости
F (Ф-8) / 30	Обогрев заднего стекла
F (Ф-9) / 5	Правосторонние габариты
F (Ф-10) / 5	Левосторонние габариты
F (Ф-11) / 5	Задние противотуманки
F (Ф-12) / 7,5	Правосторонний ближний свет
F (Ф-13) / 7,5	Левосторонний ближний свет
F (Ф-14) / 10	Правосторонняя фара дальнего света
F (Ф-15) / 10	Левосторонний дальний свет
F (Ф-16) / 10	Противотуманная фара правая сторона
F (Ф-17) / 10	На левую противотуманную фару
F (Ф-18) / 15	Обогрев передних сидений
F (Ф-19) / 10	ABS (АБС)
F (Ф-20) / 15	Диагностический разъем, крышка багажного отсека, КПП, прикуриватель
F (Ф-21) / 15	Электрический модуль бензонасоса
F (Ф-22) / 15	Центральный замок
F (Ф-23) / 10	Лампы дневных ходовых огней (ДХО)
F (Ф-24) / 7,5	Кондиционер, магнитола
F (Ф-25) / 10	Освещение салона, лампа стоп сигналы
F (Ф-26) / 15	ABS (АБС)
F (Ф-27) / 15	Резерв
F (Ф-28) / 15	Резерв
F (Ф-29) / 15	Резерв
F (Ф-30) / 15	Резерв
F (Ф-31) / 15	Обогрев лобового стекла, центральный замок
F (Ф-32) / 30	Печной отопитель (печка), электрический усилитель руля (ЭУР), вентилятор печки

Цена монтажного блока в сборе от 2500 рублей, плавильные элементы от 100 рублей, комплект от 550 рублей.

Силовые предохранители

Дополнительный блок силовых модулей распложен в моторном отсеке, под капотом, за аккумуляторной батареей и расширительным бачком. Он вмещает пять следующих модулей:

• F (Ф-1) / 50А: электрический усилитель рулевого колеса (ЭУР). Связан с предохранителем Ф32;
• F (Ф-2) / 30А: кулер печного отопителя (в салоне);
• F (Ф-3) / 60А: генератора;
• F (Ф-4) / 60А: контактная плата генератора;
• F (Ф-5) / 30А: ближнее освещение. Связан с предохранителями Ф12, Ф13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену выполняйте только при заглушённом двигателе с выключенным зажиганием, снятой клеммой аккумулятора.

Признаки неисправности предохранителей

• Батарея заряжена, питание поступает, но агрегаты не работают;
• Повышенная температура модулей;
• В моторном отсеке слышен запах плавленого;
• На приборной панели сигнализируют индикаторы о неисправности в моторном отсеке.

Распространенные причины поломок предохранителей

• Естественный фактор – вследствие длительной эксплуатации технического средства;
• Механическое повреждение, авария, удар, столкновение;
• Короткое замыкание в цепи;
• Повреждение изоляции, окисление клемм, ослабление фиксации контактов;
• Попадание в монтажный блок воды, образование конденсата, деформация от высокой рабочей температуры.

Замена предохранителей на Лада Гранта

• Отвертка с плоским наконечником;
• Комплект новых модулей;
• Вороток с головкой на «10».

Последовательность действий при замене монтажного блока:

• Помещаем машину на ровную, просторную площадку, глушим мотор, открываем капот, снимаем клеммы с аккумулятора;
• Слева от рулевой колонки расположен БП, отщелкиваем крышку, опускаем ее вниз;
• Выкручиваем болты, отщелкиваем колодки с проводами, снимаем плату;
• Проводим дефектовку, проверяем целостность каждого из модулей: визуально, а также, с использованием мультиметра. Нарушение целостности плавильной пластины — первый признак неисправности.

После того, как обнаружили и заменили модули, собираем конструкцию в обратной последовательности.

Если вы практикуете установку модулей без демонтажа БП, то достаточно поочередно извлечь модули, проверить целостность плавильной пластины, заменить новыми, установить на штатное место.

Отыскать мультиметром поврежденный предохранитель просто, необходимо подсоединить клеммы к контактам, посмотреть на показатели стрелки. Если последняя тяготеет к «нулю» — замените новым.

При условии соблюдения рекомендаций изготовителя по эксплуатации техническим средством, средний ресурс использования предохранителей свыше 40 – 50 тыс. км. Если установлены зарубежные комплектующие, то интервал замены увеличится на треть.

При покупке сверяйте номера каталожных артикулов, консультируйтесь со специалистами СТО на предмет совместимости комплектующих.

Предохранители Лада Гранта (Монтажный блок)

Монтажный блок (в народе “черный ящик”) или блок предохранителей в Лада Гранта разделили на две части. Основной блок располагается по традиции в левой стороне панели, а второй закрыт в моторном отсеке.

Расположение цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Блок предохранителей и реле располагается в левой части панели приборов. В моторном отсеке находится блок силовых предохранителей, закрытый крышкой.

Расположение монтажного блока предохранителей Лада Гранта

Описание предохранителей и реле в блоке предохранителей Лада Гранта

Предохранитель – Сила тока (А) – Защищаемая цепь

F1 – 15 – Реле включения вентилятора охлаждения двигателя, КЗ 2х2, Контроллер(блок управления двигателем), Форсунки, Катушка зажигания.
F2 – 30 – Электростеклоподъемники.
F3 – 15 – Аварийная сигнализация.
F4 – 20 – Стеклоочиститель, Подушка безопасности.
F5 – 7,5 – Клемма 15 замка зажигания.
F6 – 7,5 – Фонарь заднего хода.
F7 – 7,5 – Клапан адсорбера, Датчик массового расхода воздуха, Датчик кислорода 1/2, Датчик скорости.
F8 – 30 – Цепь обогрева заднего стекла.
F9 – 5 – Габаритные огни по правому борту.
F10 – 5 – Габаритные огни по левому борту.
F11 – 5 – Задние противотуманные фары.
F12 – 7,5 – Ближний свет по правому борту.
F13 – 7,5 – Ближний свет по левому борту.
F14 – 10 – Дальний свет по правому борту.
F15 – 10 – Дальний свет по левому борту.
F16 – 10 – Передняя противотуманная фара по правому борту.
F17 – 10 – Передняя противотуманная фара по левому борту.
F18 – 15 – Обогрев передних сидений.
F19 – 10 – АБС (Антиблокировочная система тормозов).
F20 – 15 – Звуковой сигнальный прибор, Замок багажника, Коробка передач, Прикуриватель, Диагностический разъем.
F21 – 15 – Электробензонасос.
F22 – 15 – Центральный замок.
F23 – 10 – Дневные ходовые огни.
F24 – 7,5 – Кондиционер.
F25 – 10 – Плафон освещения салона, Стоп-сигнал.
F26 – 25 Антиблокировочная система тормозов.
F27 – Резервный.
F28 – Резервный.
F29 – Резервный.
F30 – Резервный.
F31 – 50 – Обогрев ветрового стекла.
F32 – 30 – Отопитель, Электроусилитель рулевого управления.

K1 – Реле вентилятора отопителя.
K2 – Реле электростеклоподъемников
K3 – Реле стартера
K4 – Реле клеммы 15 замка зажигания
K5 – Реле указателей поворотов и аварийной сигнализации
K6 – Реле стеклоочистителя
K7 – Реле дальнего света фар
K8 – Реле звукового сигнала
K9 – Реле ближнего света фар
K10 – Реле обогрева заднего стекла
K11 – Реле контроллера(блока управления двигателем)
K12 – Реле электробензонасоса

Напомним, что в предыдущей статье мы рассматривали установку бортового компьютера на Лада Гранта. Такой девайс поможет Вам отслеживать состояние автомобиля и вовремя предотвращать поломки в дороге.

Монтажный блок Лада Гранта: предохранители

В статье рассмотрим и разберемся, как установлен монтажный блок предохранителей в Ладе Гранта, а также проведем краткую инструкцию по снятию монтажного блока Гранта и замене предохранителей и реле.

Для начала вспомним, что такое предохранитель в автомобиле. Это электроприбор, служащий для защиты электроцепи, на которую он устанавливается. Узлы Лады Гранта защищены плавкими предохранителями.

Исключением являются лишь те, сквозь которые проходит большая сила тока. К таким цепям относятся: цепь генератора, аккумулятора и пусковая стартера (двигателя).

Каждой защищенной плавкими предохранителями цепи характеризуется максимальной силой тока, протекающей в ней. Глядя на этот показатель, в разрывы таких цепей с небольшим запасом монтируются соответствующие предохранители с определенным количеством тока.

То есть, если какой-то из элементов цепи вылетает из строя, задача предохранителя не дать току превысить допустимое значение путем обесточивания данного участка цепи. Все это способствует обеспечению целостности электрической проводки, а также безопасность в случае ее возгорания, если возникает короткое замыкание одной из цепей. Все предохранители формируются в монтажный блок лада гранта.

Классификация предохранителей

Монтажный блок гранта располагается в левой части панели приборов автомобиля. Предохранители такого транспортного средства имеют меньшие габариты по сравнению с предыдущими моделями ВАЗ 2114-15 и ВАЗ 2110-12. Увеличено и их количество, теперь оно составляет 32. Каждый предохранитель имеет свое описание и предназначен для защиты какой-то из цепей автомобиля Гранта.

Кроме основных предохранителей существует также и блок дополнительных силовых предохранителей, находящийся в моторном отделении. Для снятия такого монтажного блока гранты необходимо сдвинуть его крышку вверх.

К таким предохранителям относятся:

– электроусилитель рулевого управления;

– вентилятор отопительной системы;

– 2 предохранителя генераторов;

– предохранитель ближнего света.

Категорически запрещается эксплуатация предохранителей, значения номиналов которых отличаются от заводских. Установка таких предохранителей приведет к короткому замыканию электроцепи, как уже говорилось раньше, и возникновению пожара.

Не спешите заменять предохранитель, в случае обнаружения его неисправности. Вначале убедитесь в правильности работы приборов, которые они предохраняют, и только после этого делайте выводы.

В случае повторного выхода из строя предохранителя рекомендуется обратиться к автоэлектрику. Запрещается монтировать предохранитель с большим номиналом тока в электрическую цепь, если перед этим было повторное его сгорание. Это приводит к выгоранию проводки, и опять-таки пожару.

Также стоит отметить, что у каждой комплектации этой серии автомобилей имеется свой набор предохранителей. Так, например, у Гранта Люкс монтажный блок предохранителей будет отличаться от монтажного блок лада гранта норма или стандарт.

Замена реле и предохранителей

Первое что следует сделать перед заменой, это отсоединить клемму провода от отрицательного вывода аккумуляторной батареи. Сначала рассмотрим замену предохранителей лада гранта, монтажный блок который находится в моторном отделении автомобиля. Выполняем все в такой последовательности:

1) Поддевая крышку самого отсека, снимаем ее с монтажного блока;

2) Рассмотрев внутреннюю сторону крышки можно заметить схему расположения предохранителей. Исходя из этой схемы, крайние предохранители можно достать вручную.

Труднодоступные и неудобные для вынимания предохранители достаем с помощью пассатижей с тонкими губками. Определить сгоревший предохранитель можно по обгоревшей отмычке;

3) Заменяем на новый.
Многие задаются вопросом, как снять монтажный блок на гранте, если он расположен в салоне автомобиля.

Предлагаем следующую инструкцию:

1) Потянув, снимаем крышку монтажного блока, попутно преодолевая сопротивление фиксаторов. Их тут целых пять;

2) Отсоединяем проводную колодку от выключателя привода багажника (его замка);

3) Как и в моторном отсеке на внутренней стороне крышки нанесена схема с назначением предохранителей и их расположением;

4) Используя малый пинцет, извлекаем предохранитель;

5) Вынимаем сгоревший предохранитель, ему на замену вставляем новый.

У модельного ряда гранта монтажный блок предусматривает только стандартные предохранители, которые рассчитаны на соответствующую величину тока, другие использовать категорически запрещается!
