Подсветка внутренних ручек дверей

Подсветка ручек снаружи

Ручки с подсветкой до сих пор остаются редкостью, хотя этот элемент добавляет автомобилю вежливости и деликатности. Если водитель и знает расположение ручек, то незнакомому пассажиру будет куда удобнее увидеть контур ручки в темноте, вместо того чтобы пачкать руки о дверь.

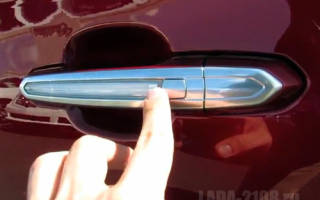

Сейчас подсветку ручек стали ставить, например, на Cadillac XTS. Там стоит LED-подсветка, свет от которой идет на человека. Но мы сделаем по-другому: направим свет в выемку за ручкой.

В качестве источника света понадобится LED-лента с плоским (не торцевым) расположением светодиодов. Отрезаем от неё минимальный фрагмент – 3 светодиода. Этот фрагмент уже содержит ограничительный резистор, так что остается обжать фрагмент прозрачной термотрубкой, припаять 2 провода и разместить блок в ручке.

Провода нужно провести сначала в переднюю часть ручки, а затем внутрь двери. Для этого сверлим соответствующие отверстия – здесь ничего сложного нет. Диаметр отверстий 4 мм, сечение провода 0.35 – 0.5 мм2. Для сверления первого отверстия дрель лучше держать с передней стороны ручки (где болт). Отверстие в двери нужно сделать немного назад от уже имеющегося. Здесь главное, чтобы провод не помешал большой шайбе, которая фиксирует ручку – отмерьте расстояние по шайбе.

Фрагмент ленты укладываем в очень удобную выемку ручки, попутно формуя провода. С другой стороны проводов припаиваем разъемы: для плюса – “папу”, для минуса – “маму”. Длина плюс-провода около 10 см, минуса – около 4-5 см. Для минус-провода нужно сделать ответную часть длиной 5 см: “папа”-кольцо (см. фото). Такая конструкция нужна для того, чтобы ручку можно было легко ставить/снимать. Разъемы берём типоразмера 2.8 – т.е. самые маленькие автомобильные. Можно приклеить ленту на двусторонний скотч. После этого заливаем ленту и провода прозрачным герметиком. В передний отсек ручки тоже стоит залить герметик.

Когда герметик в ручке подсохнет, ставим её на место. Аккуратно продёргиваем провода и дальше всё делаем как со штатной ручкой. Только под переднюю гайку надеваем кольцо минус-провода. Когда ручка установлена, остается соединить разъем минус-провода и подвести питание.

Хороший вариант – включение подсветки при снятии с сигнализации: подсветка включается на 20 секунд после снятия. Этого времени как раз хватает, чтобы подойти, открыть дверь и сесть в машину. Через 20 секунд или после включения зажигания подсветка погаснет. Эта функция запрограммирована в сигнализации, так что остаётся только поставить дополнительное реле и провести провода в двери. Пояснять эти моменты не буду, у кого будут затруднения – пишите. Отмечу только момент, что провод внутри двери нужно вести по внутренней стороне назад, затем спустить полностью вниз и поднять по внешней от стекла стороне – это нужно для того, чтобы провод не мешал открытию стекла. Фиксировать провод при спуске не нужно. Часть провода, которая проходит внизу под стеклом, лучше одеть в кембрик.

Бонус: подсветка замка зажигания

В облицовочном кольце замка зажигания делаем отверстие и вставляем в него светодиод. Можно его закрепить термоклеем для надежности и удобства монтажа. Подключаем кольцо “массы”, собираем кожух замка и подключаем “плюс”. Теперь в темноте замок зажигания найти будет несложно.

Видео включения подсветки при снятии с сигнализации

Если видео не проигрывается, попробуйте открыть страницу в другом браузере.

Подсветка ручек дверей своими руками в автомобиль

Ручки являются тем механизмом на двери, которые постоянно необходимо трогать и приводить в движение. Поэтому важно обеспечить постоянную видимость таких механизмов, чтобы не приходилось их искать подолгу в полной темноте. Особенно это касается дверных ручек автомобиля. Ведь, согласитесь, ужасно неудобно ночью постоянно нащупывать местоположение ручки.

Специалисты рекомендуют лампу диода направлять вниз.

Именно по этой причине и были придуманы варианты подсветки для ручек. Их существует большое разнообразие. Но большинство основано на работе светодиодов. Рассмотрим один из самых простых и надежных вариантов, как можно своими руками быстро сделать на ручку подсветку.

Инструмент для работы

Схема подсветки внешних ручек.

Прежде всего вам необходимо запастись заранее нужными материалами и инструментами. Причем предусмотреть наличие всего нужно сразу, так как работа с электричеством не терпит промедления, особенно если дело касается автомобиля. Итак, вам понадобится:

светодиодная лампочка небольшого размера;
клеммы;
тонкие провода;
паяльная лампа;
отвертки;
нож;
изоляционная лента;
дрель;
суперклей;
пластмассовые пробочки для клемм;
амперметр;
пассатижи.

Когда все необходимое будет подготовлено, определитесь сами для себя, с какой двери вы хотите начать. Специалисты рекомендуют начинать делать подсветку именно на передних дверях, так как доступ к электрической части автомобиля в случае чего здесь всегда будет ближе.

Подготовка и подсоединение проводов

Подсветка дверных ручек изнутри.

Теперь приступаем к работе. Сначала нужно разобрать дверную ручку. Это делается при помощи соответствующих отверток. Теперь возьмите светодиодную лампу и снимите с нее пластмассовый корпус. Там вы увидите в конце лампы штырьки, которые нужно будет припаять к проводкам. Но перед этим целесообразно проводки слегка зачистить и надеть на них небольшие клеммы. Так вам припаивать будет намного удобнее, да и качество работы будет лучше.

Не стоит пока спешить надевать на провода пластмассовые пробочки для защиты, так как в любом случае вам еще придется их снимать, пока работа не будет полностью окончена. С другой стороны проводков также необходимо произвести легкую зачистку и надеть клеммы на кончики, но уже большего размера.

Читать еще: Что нужно чтобы стать механиком

При такой работе важно учитывать один важный момент. Как правило, любая дверная подсветка в автомобиле имеет две стороны: одна — это непосредственно лампа, которая будет светиться, а другая — часть, от которой к этой лампочке будет поступать основное питание. Так вот питание это может идти как напрямую от электрической части автомобиля (обычно для этого нужно открыть коробочку, которая находится возле руля), так и от карты двери, если она имеет непосредственное питание (часто такое наблюдается у современных марок автомобилей).

В первом случае вам нужно заранее рассчитать длину проводков так, чтобы ее полностью хватило для подключения подсветки и одновременно для правильного размещения, чтобы в итоге провода не мешались под ногами. Во втором случае обычно провода применяются маленькие, так как их расположение не выходит за площадь ручки. Но все же как в первом, так и во втором случае целесообразно брать длинные проводки, так как их всегда можно укоротить.

После этого при помощи амперметра необходимо проверить правильность подсоединения всех проводков. Если в электричестве вы разбираетесь не очень хорошо, то лучше прибегнуть к консультации или непосредственной помощи электрика, чтобы в будущем не возникало никаких неприятных проблем с возможным замыканием.

Установка диода в ручку

Фурнитура со светодиодной подсветкой.

Далее вам нужно будет установить диод непосредственно в саму ручку. Здесь как раз пригодится электродрель. Но сначала постарайтесь диод поместить внутрь ручки и временно ее зафиксировать на двери. Обычно в современных автомобилях конструкция позволяет так сделать. После этого обязательно подключите диод к электрике и проверьте работу.

Специалисты советуют лампу диода всегда направлять вниз — так свет будет лучше всего освещать ручку. Также они рекомендуют подсоединять другие концы провода к источнику питания в виде стеклоподъемного механизма, если вы не хотите постоянного свечения. Но если наоборот, имеет смысл припаять провода к питанию прикуривателя.

Когда это будет готово, сделайте на ручке необходимые разметки в тех местах, где будут выходить проводки и откуда будет виднеться диод. Это не всегда необходимо и зависит от того, какую именно конструкцию имеет ручка. Но если до этого дошло, то вам придется поработать дрелью, просверливая отверстия. Диаметр сверла выбирайте минимальный. Ведь увеличить дырочку можно, а вот уменьшить — уже никак.

Теперь вам останется только окончить подсоединение проводков и диода. Теперь, когда вся основная работа окончена, можно смело надеть сначала пластмассовые защитные пробочки на малые клеммы, после чего наденьте на них пластмассовый корпус, который был снят изначально.

Что касается части питания, то здесь сначала нужно произвести изоляцию при помощи небольших кусочков изоленты, после чего только надевать пластиковую защиту на проводки. Но учтите, что защита надевается уже тогда, когда провода светодиода соединены с проводами основного питания.

Многие электрики советуют ко всему этому провести дополнительную фиксацию светодиодной лампочки на дверь. Делается это при помощи обыкновенного суперклея. Как правило, им слегка промазывается основание лампы по краям, за которое она прикасается к ручке. Затем прижимается на несколько секунд. Так лампа не будет постоянно выскакивать из дырочки в ручке.

Итак, самодельная подсветка ручек дверей в автомобиль рассмотрена.

Аналогичным методом делаются подсветки для всех остальных ручек, а при необходимости — и задних. Новичку такая работа покажется сложной, но, если не спешить и внимательно все делать, у вас непременно будет хороший результат, а машина наконец станет более комфортной в использовании.

Подсветка внутренних ручек дверей

Всем доброго времени суток.

Ну вот, передохнул и теперь можно рассказать, куда я еще впихнул светодиоды, так сказать продолжаю колхозить). В этот раз жертвами пали внутренние ручки дверей. А то наружние светятся, а внутренние нет, не порядок). Да и подсветка упростит поиск ручек в темноте, что тоже удобно. Идея не нова, на некоторых марках бывает и штатное исполнение, я же реализацию подсмотрел тут, на драйве.

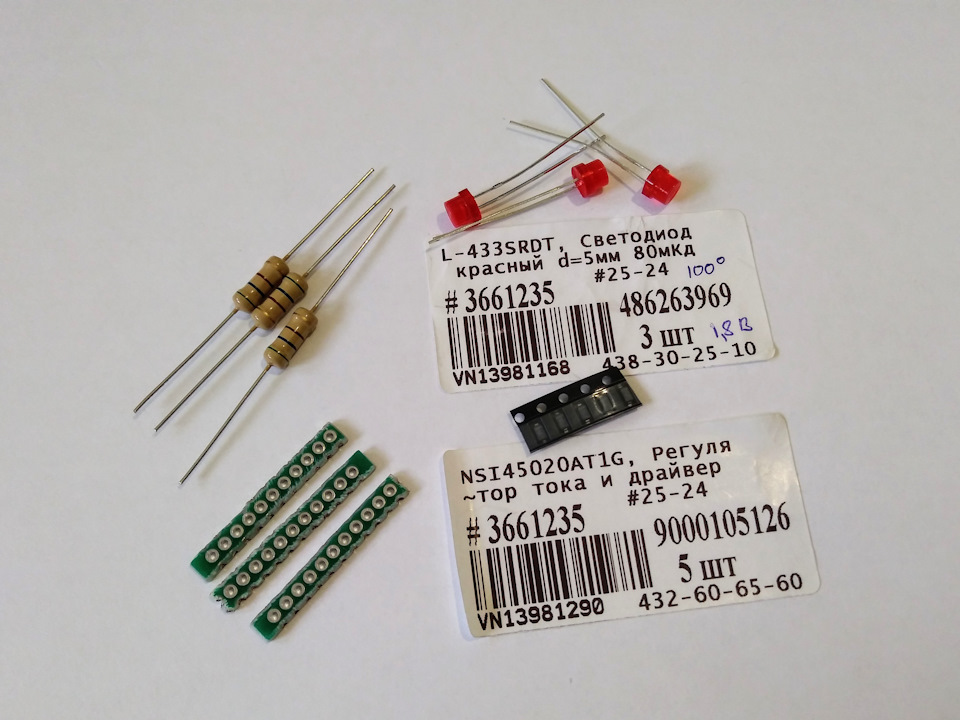

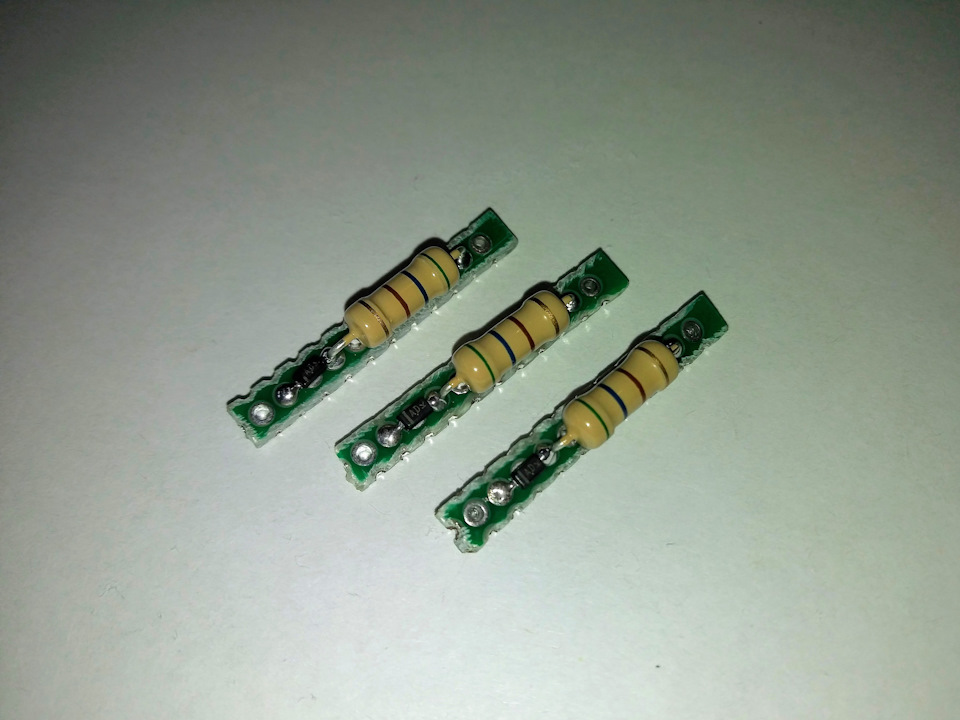

Прикупил компонентов, и понеслась. Подходящие светодиоды подбирал из нескольких вариантов. В итоге остановился на этих , по яркости и углу свечения самое то. Но и другие из вариантов пригодились, например использовал здесь. Так же как и в наружних ручках для питания использовал драйвер на 20 мА, до которого установил резистор 560 Ом 2 Вт. Собрано все это на куске макетки, немного топорно, ну да ладно.

Демонтировал ручки и проделал в них с обратной стороны отверстия для светодиодов сверлом на 4,8 мм с небольшой разработкой, чтобы светодиоды сидели плотно без дополнительной фиксации. Помимо этих отверстий пришлось извернуться и просверлить отверстия в двух перегородках, чтобы удобнее было вставлять светодиоды и прокладывать питание.

На некоторых иномарках с завода установлена дополнительное освещение интерьера, например, подсветка дверных ручек. В темное время суток она делает салон более привлекательным, а эксплуатацию автомобиля более комфортной. Разбираемся, как своими руками аналогичным образом доработать салон автомобилей LADA.

Процесс доработки показан на примере Lada Vesta и Lada Granta. На других современных автомобилях LADA (XRAY, Largus, Priora, Kalina, Lada 4×4) все действия выполняются аналогично. Примеры работ на других моделях LADA вы найдете в комментариях.

Установка

Способ №1. Самостоятельная установка светодиодов в ручки дверей.

Обработать светодиод мелкой наждачной бумагой, чтобы светил он не точкой, а рассеивающим светом.
Делаем отверстие в пластиковой ручке двери необходимого диаметра (например, 6 мм), используя дрель.
Устанавливаем светодиод в отверстие, фиксируем клеем (например, термоклей).

Читать еще: Подлокотник на заднее сиденье своими руками

Процесс установки также показан на видео:

Способ №2. Готовое решение.

Делаем отверстие в нише за ручкой.
Фиксируем аксессуар с надписью «Vesta» внутри дверной ручки.

Подключение

Используя светодиоды в подсветке салона, не забываем при подключении использовать резисторы.

Способ №1: к подсветке электростеклоподъемников.

водительская дверь: к блоку стеклоподъёмников (Синий с чёрной полосой — +12В подсветка, чёрный — «масса»)
в остальных дверях: красный (№5) — +12В подсветка, синий (№6) — «масса».

+12В подсветка — белый (№4).
«Масса» — черный (№5).

Способ №2: универсальный.

Контакты ISO разъема магнитолы:

A6 — +12В при включении габаритов.
A8 — «масса».

Распиновка разъема прикуривателя (Lada Vesta):

черный — масса.
синий — +12В после включения габаритов.

Провода из салона в двери проводим через штатные резиновые гофры. При необходимости просверливаем отверстия в разъеме.

А вы рассматриваете такой тюнинг салона своего автомобиля?

См. другие способы установки дополнительной подсветки салона:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

В данной записи речь пойдёт о штатной подсветки внутренних ручек дверей.
Данная опция имеется не на всех моделях, но как и подсветка пепельницы и ручки КПП придаёт довольно приятный, мягкий свет на ручку открытия двери.

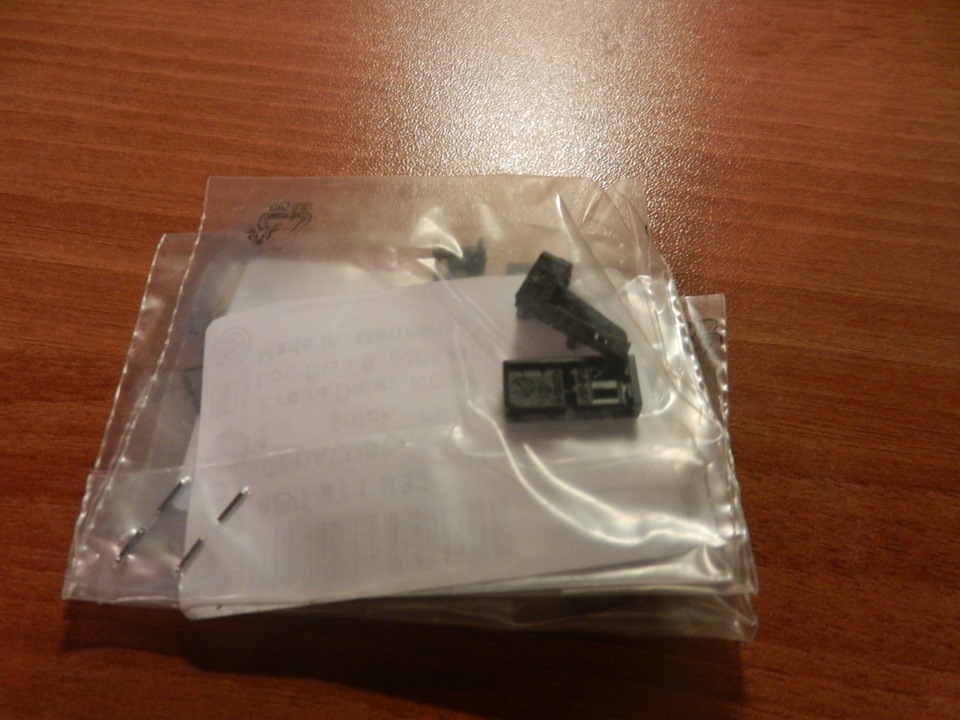

Для начала покупаем всё необходимое, для этого нам понадобится:

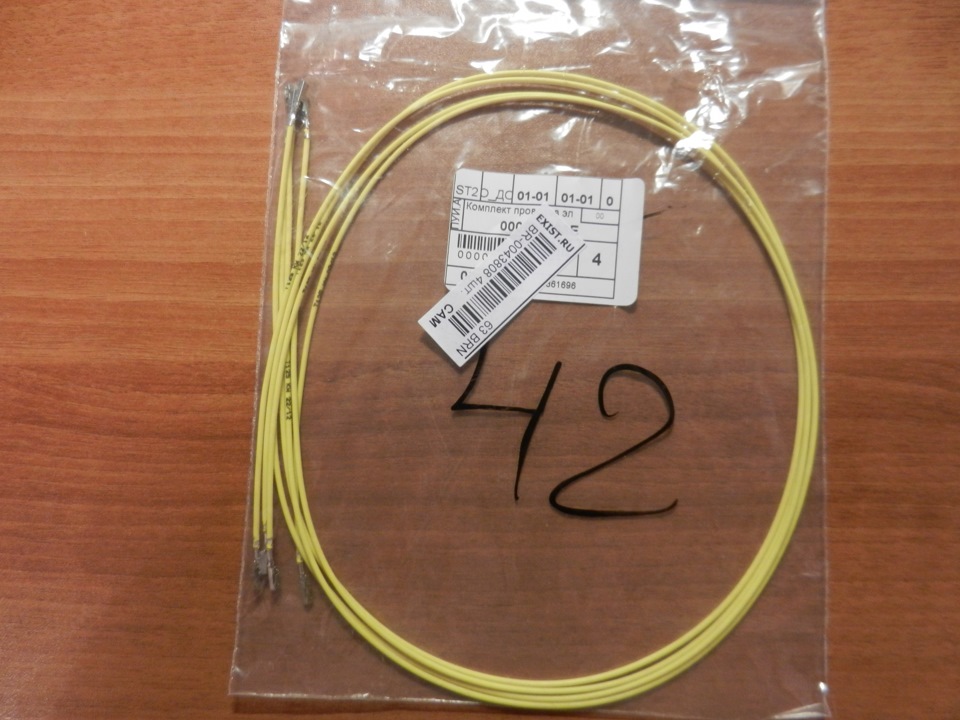

1) Провод с двумя клеммами на концах (на две двери надо 2 шт., соответственно на четыре двери надо 4 шт.) 000979009E

2) Корпус разъёма светодиода (на каждую надо 1 шт.) 4B0971832

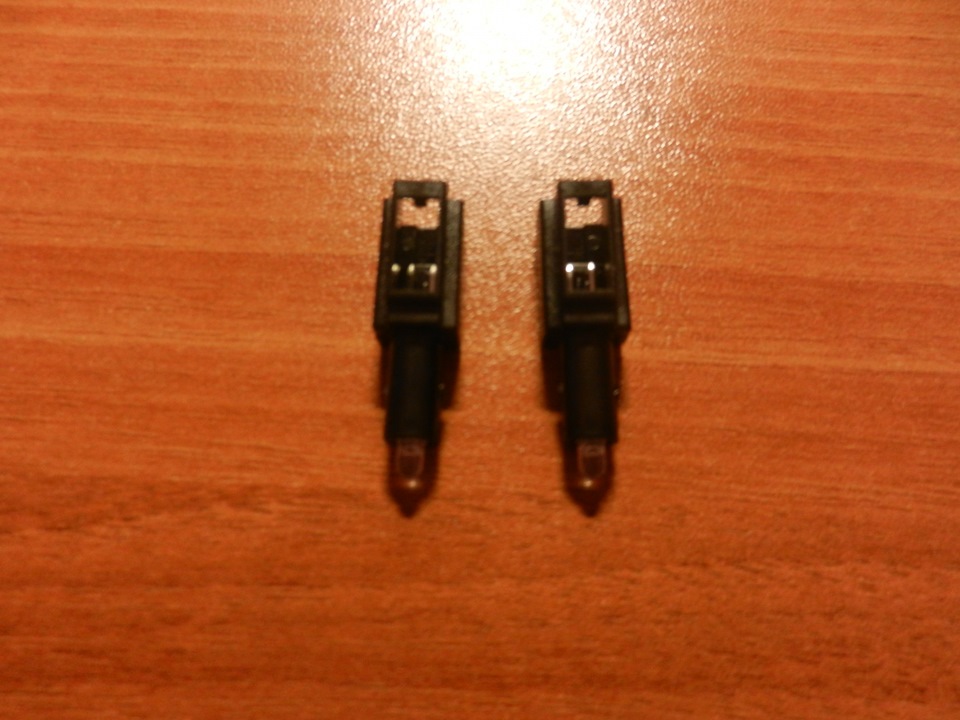

3) Светодиод подсветки в корпусе (на каждую надо 1 шт.) 7L6919063

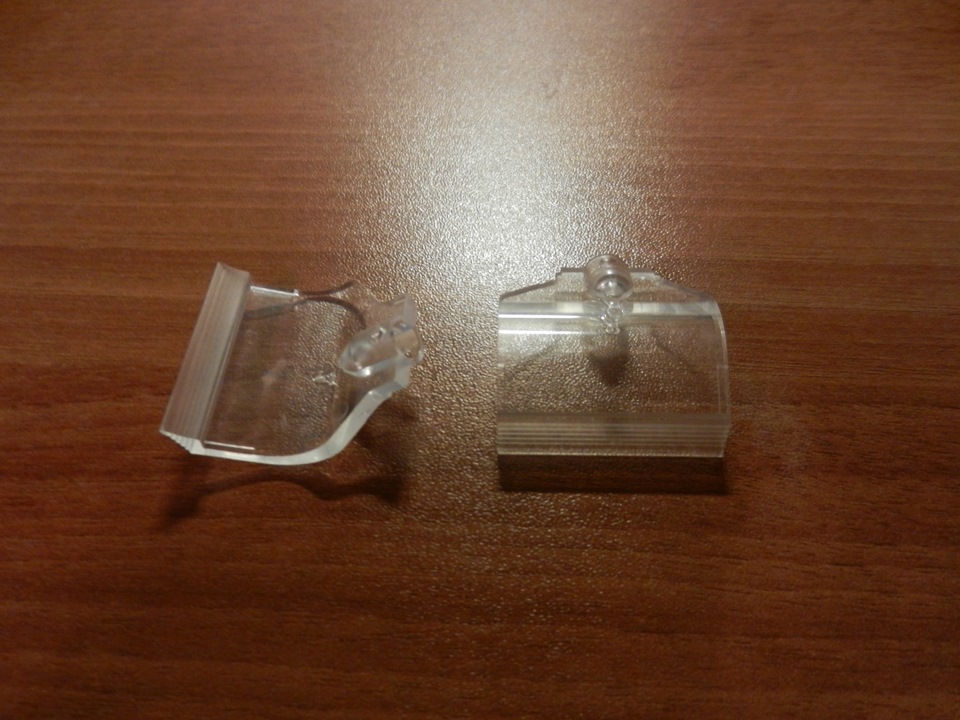

4) Световод (отражатель) правой 7L6819774 и левой 7L6819773 двери

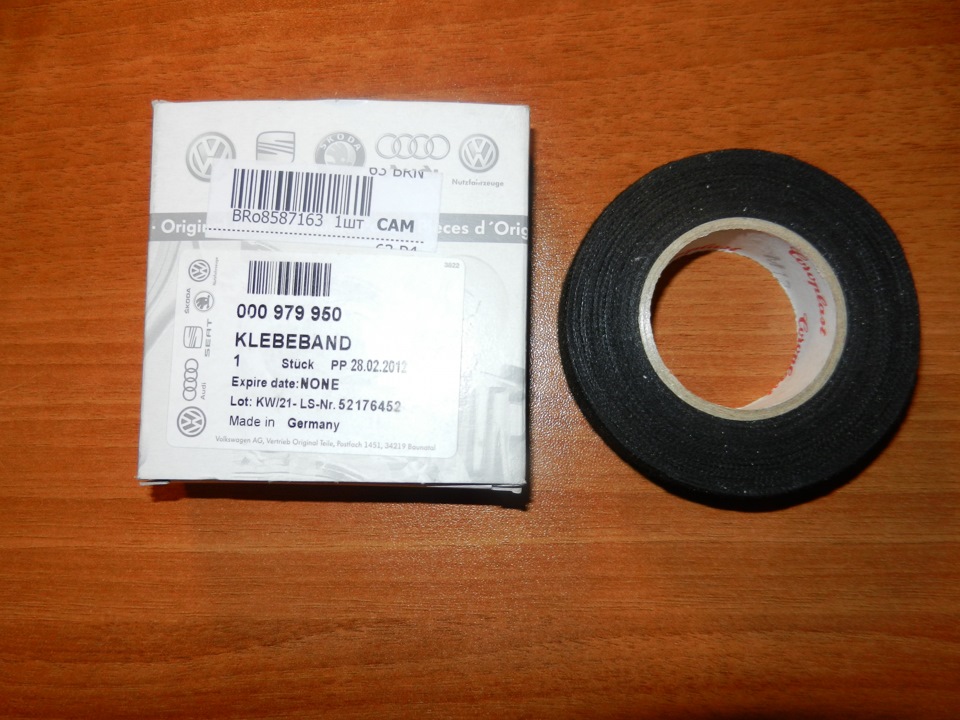

5) Оригинальная тканевая изолента 000979950

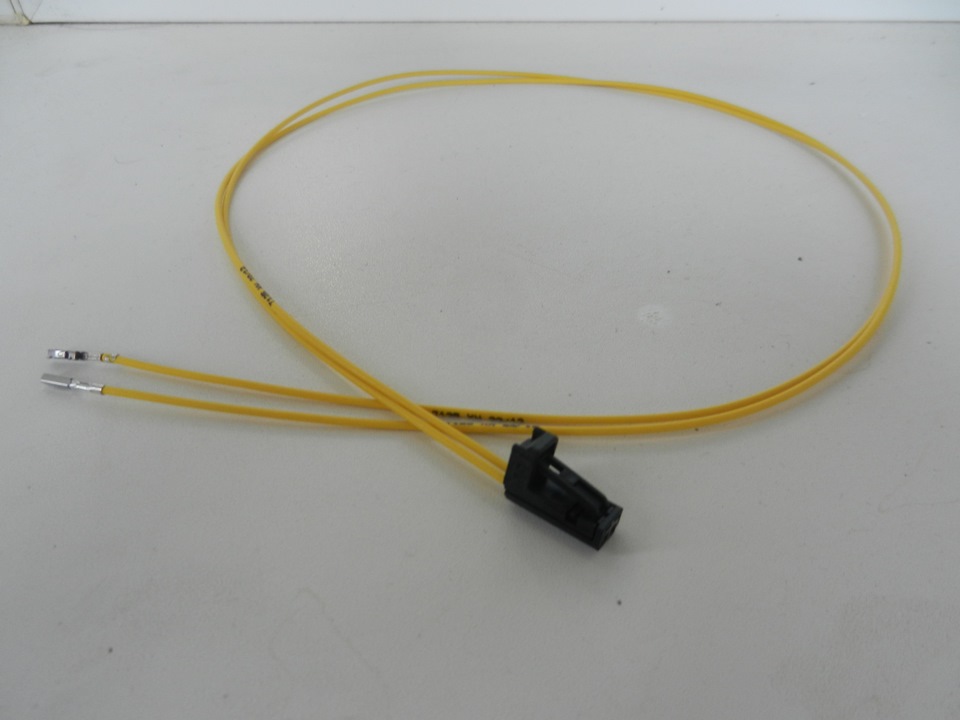

Первый этап – подготавливаем провода, для этого вставляем провод в корпус разъёма светодиода.

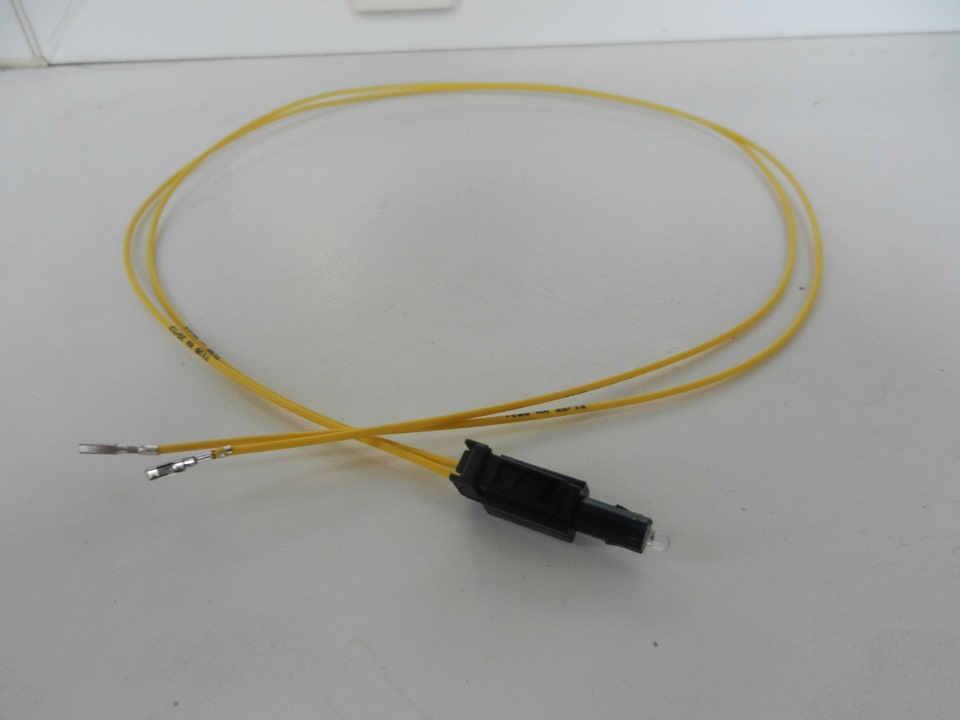

Затем вставляем светодиод подсветки.

Далее всё зависит от места подключения, а т.к. я подключался к кнопкам стеклоподъёмников – то данные провода были длинными, поэтому я обрезал их пополам, в итоге два провода мне хватило, чтобы подключиться на две двери.

Второй этап – приступаем к снятию дверных карт.
Подробно как это делать описывать не буду, приведу только основные места, где необходимо открутить болты.

Для снятия карты передней двери, сперва необходимо снять декоративную накладку №4 и заглушку под ручкой №5, после чего выкрутить винты №2, №3, №6.

Когда все винты будут откручены – аккуратно, с низу, тянем дверную карту на себя. Отщёлкивается довольно сложно, немного нервный момент, т.к. приходится применить силу. Когда все клипсы будут отщёлкнуты – останется всю дверную карту приподнять вверх, после чего она снимется с каркаса двери.

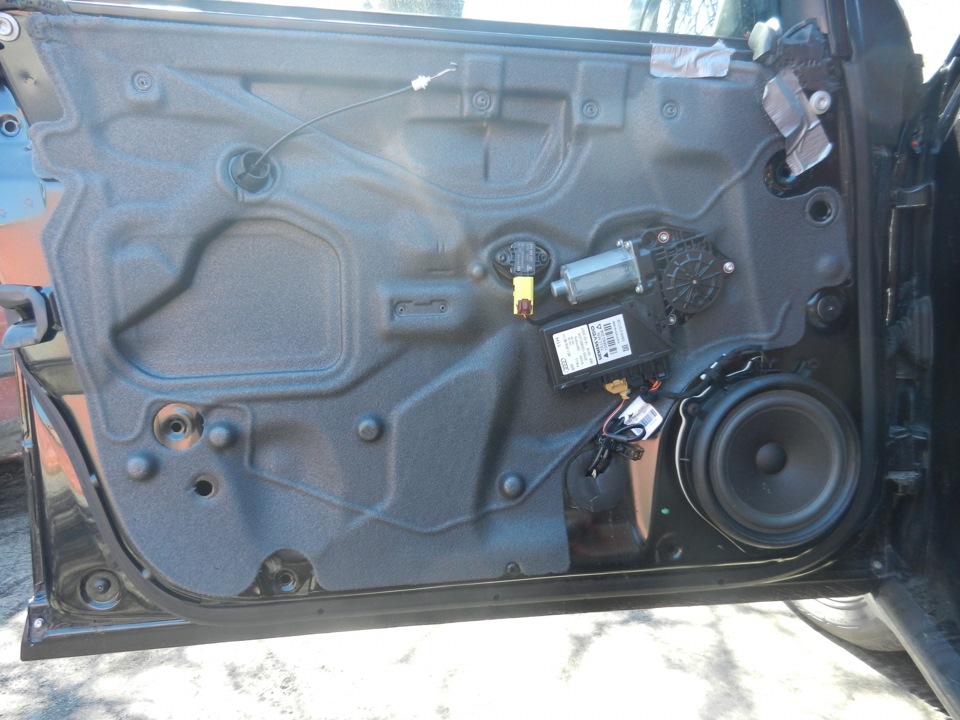

После снятия дверной карты получим доступ к внутренностям двери.

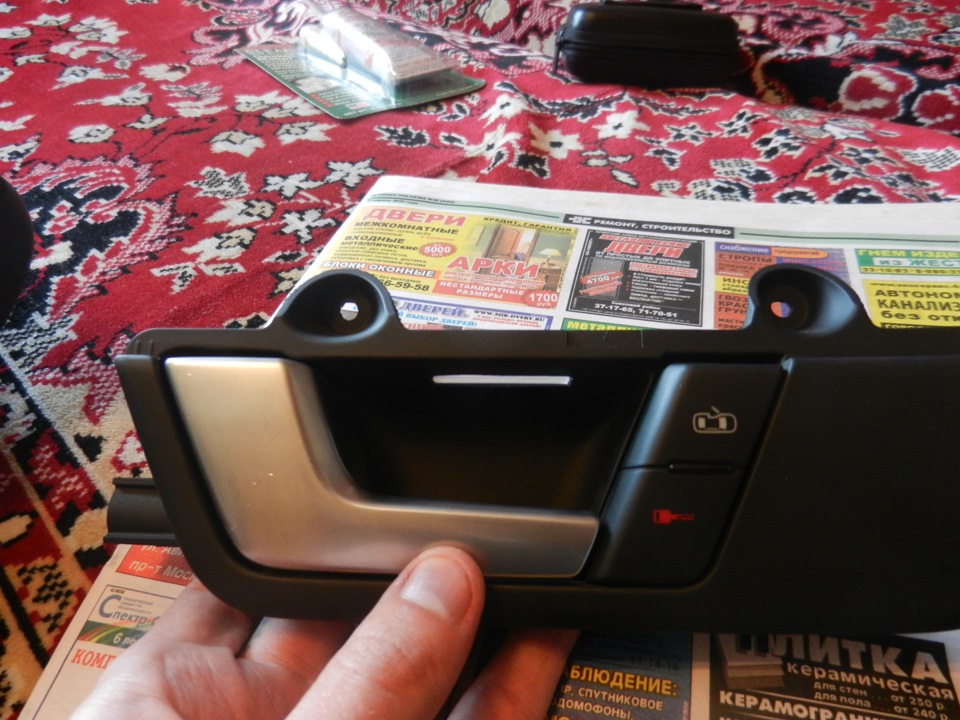

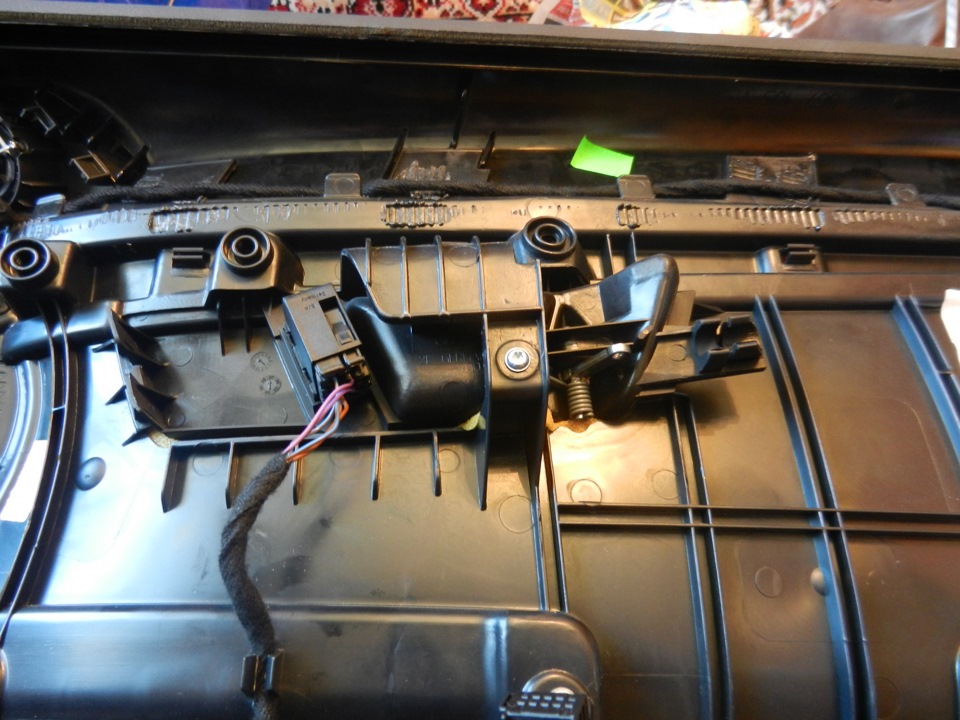

Ручка двери держится на одном болту и двух защёлках по бокам.

Третий этап – наверное самый ответственный, примеряем световод (отражатель) в ручке и размечаем места для выпиливания.

После примерок вырезаем. Я сперва высверливал, затем надфилем подгонял до тех пор, пока световод не встал на своё место и не зафиксировался по бокам защёлками.

После подгонки получаем результат.

Хотя световод встал довольно плотно, но для страховки я по краям капнул по небольшой точке бесцветного герметика, хуже точно не будет.

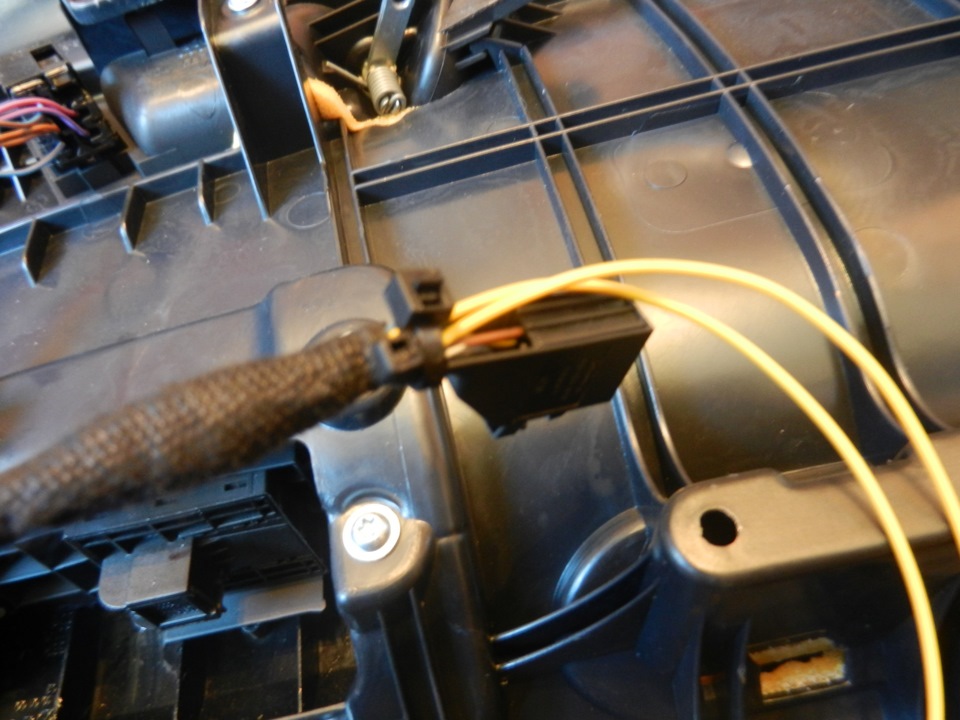

Четвёртый этап – ищем 12 вольт, которые будут появляться при включении габаритов, когда в салоне включается подсветка всех кнопок.

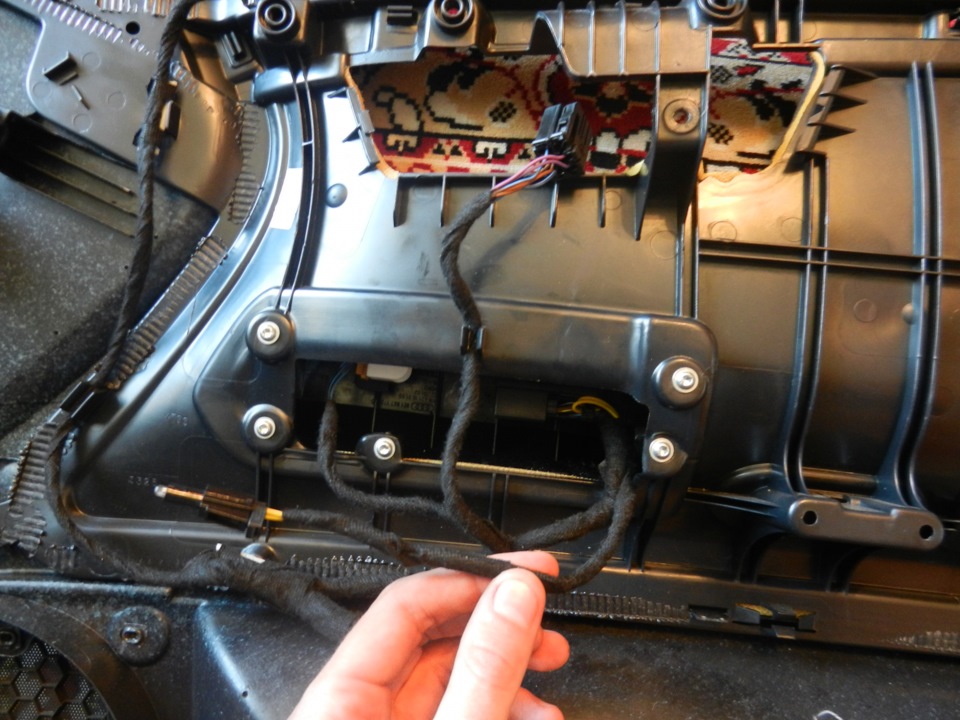

Как писал раньше – я подключался к кнопкам стеклоподъёмников.

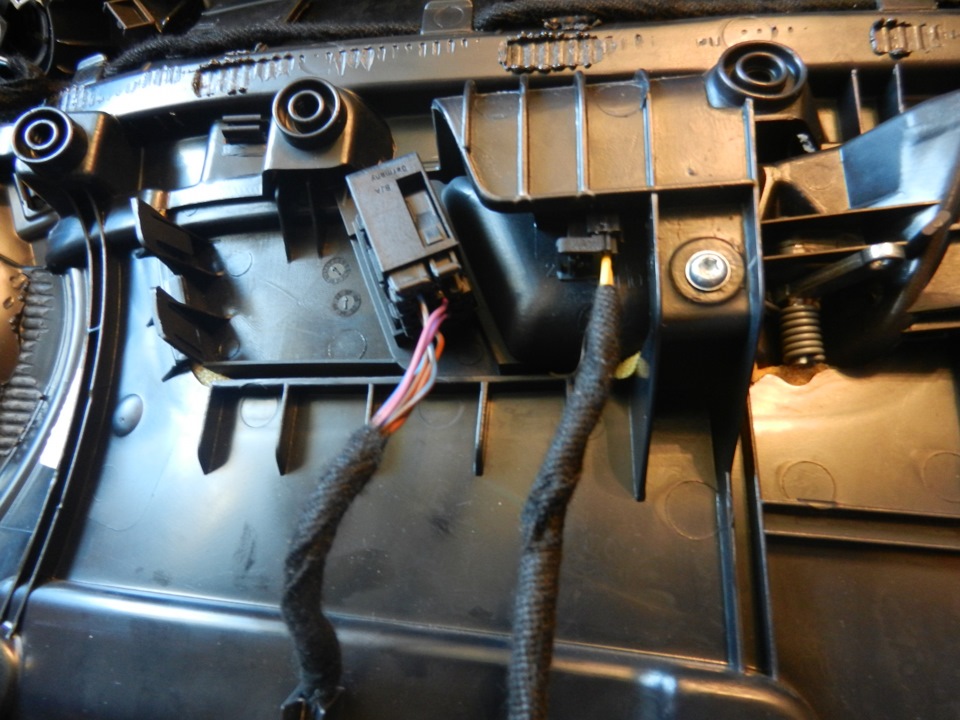

Для этого я подсоединился к коричневому проводу (это минус) и синему с коричневой полосой (это плюс).

Проверив что всё работает, заизолировал все провода штатной тканевой изолентой.

После чего остаётся вставить светодиод в световод (отражатель) и установить ручку на своё место.

После всего проделанного собираем дверь в обратном порядке.

Так как клипсы довольно плотные, то не у всех получается снять дверную карту не сломав хоть одну клипсу. Мне повезло, снял все дверные карты, не сломав ни одной клипсы, но если кто сломает – то клипсы можно купить отдельно.

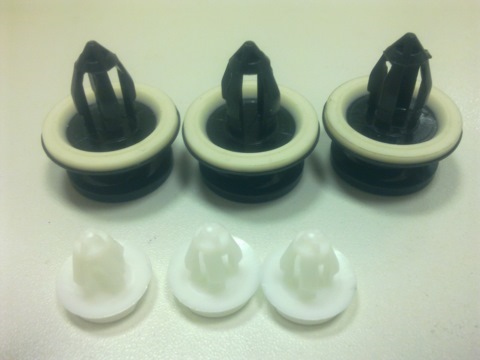

Используемые клипсы:
— маленькие белые 8E0867276, их используется две штуки на двери, стоят в верхней части обшивки.
— большие чёрные (основные) 8E0868243, их используется пять штук на двери.

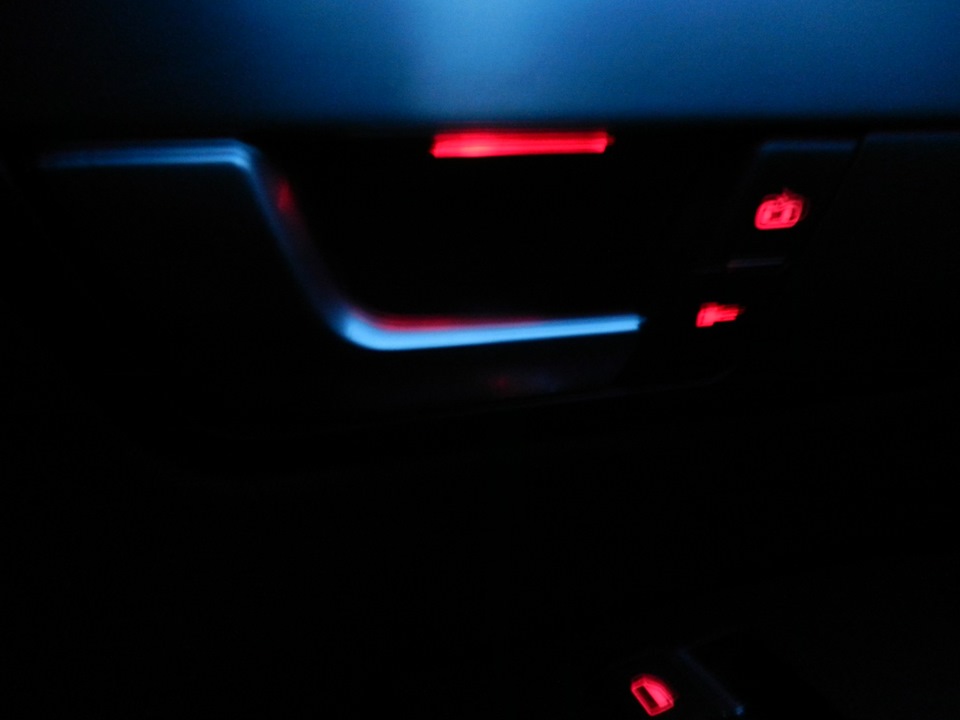

В завершении включаем габариты и проверяем подсветку внутренних ручек.

Все аналогичные действия проделываем с остальными дверьми.
