Поводок стеклоочистителя для нивы

Поводок стеклоочистителя для нивы

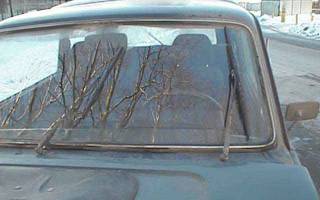

Еще когда катался на классике, меня в период распутицы доводил до иступления неочищаемый треуольник в левом нижнем углу лобового стекла (особенно при левых поворотах). Полумеры (длинный дворник, изгиб поводка) не приводили к ощутимому результату. Присмотревшись зубилкам понял что панацеей может быть только перенос вала к левой стойке таким образом, чтобы дворник в крайнем положении останавливался параллельно стойке. Помимо этого нужно немного изменить геометрию самого привода под капотом. После переделки появляется возможность установки дворника длиной до 51 см (от зубилок).

1. Оптимальное расстояние на которое можно перенести ось поводка – 140 мм. Можно и до 150 мм.
2. В связи с переносом оси нужно увеличить плечо маятникового рычага привода поводка (под капотом), чтобы уменьшить угол размаха дворника. Исходный угол около 120 градусов, а нужно добиться 90. На бумаге все просто, но в реальности сказываются люфты, которых не учел. Поэтому рекомендую уже с поправкой увеличить длину рычага не более, чем на 15 мм. Увеличение плеча компенсирует увеличение нагрузки при установке более длинного дворника.
3. Для передачи движения к перемещенному поводку необходимо удлинить тягу на то же расстояние, на которое передвинули ось поводка.

Я купил по частям нуждающиеся в переделке детали (около 90 рублей): тяга длинная – 1 шт, ось привода левого поводка (со стороны водителя), все остальное – свободное время и руки.
Все собирается на коленке, но, в принципе, нарощенную тягу и увеличенное плечо оси можно прихватить сваркой.
При установке неродного дворника возникают некоторые сложности (в наличии был зубильный). Зубильный поводок шире, поэтому я с родного переставил прищепку, немного поковырявшись паяльником.

Они меня порадовали, хотя есть НО:

1. поводок все же хлипковат на дворник 51 см;
2. в центре сверху остается небольшая грязная зона, это лечится переводом на один зуб поводка справа и установкой дворника чуть длиннее (хотя для меня это некритично).

Что хотел бы отметить особенно – из за изменения геометрии дворник работает значительно лучше – кривизна стекла значительно меньше сказывается на качестве протирки. Для сравнения: со стороны водителя стекло значительно лучше очищается, чем со стороны пассажира.

Небольшая творческая переработка. Во-первых, изменены размеры, левая ось сдвинута влево на 175 мм (можно и 180 мм). Далее, опытным путём удлинены рычаг левой оси на 13 мм, рычаг, который сидит на моторе трапеции, на 5 мм (думаю, можно и 6 мм). Вот таким способом, пластина и винты М2.5:

Т.е. нам нужно сделать угол хода левого рычага примерно 90 градусов, а правого примерно 130 градусов. Соответственно, “длинная” тяга к левой оси тоже удлинена, таким же пластиночно-винтовым способом. Лучше, конечно, прихватить сварочкой. Т. к. люфты у всех разные, то размеры не догма. Я резал новую трапецию ПРАМО, самую дешевую, предварительно она была разобрана и смазана. Мотор стоит от 2110/2123. Это всё позволило выжать из стеклоочистителя примерно вот такие картинки:

Поводки лично я использовал от 2115, но пришлось их укоротить на 30 мм и развернуть отверстие под переходник на оси трапеции – у нас конус 12-14 мм, высота где-то 10 мм. Советую разворачивать так, чтобы верхнее отверстие было меньше 12-ти мм, а то поводок “провалится” на конусе:

Да, китайские не покупайте, у них довольно слабая пружина и, похоже, что-то не так с шириной – щетка болтается. Щетки 450 мм, более длинные у меня воткнуть не получилось, цепляют концами за уплотнитель. Поводки гнутся по месту, там немного совсем, правый можно даже и не гнуть вовсе, левый подгибается градусов на 10.

Экспериментировал изначально с 2123-ми поводками, но результат мне не понравился чисто эстетически, правый поводок даже примерять не стал:

Думаю, что “урбановские” поводки тоже подойдут, но мне их найти не удалось.

Теперь левая сторона очищается почти до самой стойки. Имеющий место быть нечищенным треугольник сверху почти неустраним, но если на него специально не смотреть, то в движении незаметен. Чтобы его убрать, нужно сдвигать влево и правую ось, а это сложно технически. По времени при наличии инструмента и материалов занимает часов пять примерно.

Настройка стеклоочистителя для автомобиля Нива ВАЗ-21213

Многие владельцы автомобилей ВАЗ Нива-21213 и 21214 сталкивались с проблемой, когда дворники (стеклоочиститель) не работают, как полагается, то есть с очень медленной скоростью. Система стеклоочистителя функционирует в двух рабочих режимах: постоянном и прерывистом.

Однако же на прочих авто, к примеру, Москвич 2141 либо ВАЗ 2108, либо на моделях современного производства присутствует моторедуктор, обладающий тремя рабочими скоростями: постоянной медленной, прерывистой и постоянной быстрой.

По нашему мнению для автомобилей ВАЗ Нива версий 21213 и 21214 такая система является большим недостатком, так как во время сильного дождя дворники работают с большим трудом.

Было решено провести модернизацию привода стеклоочистителя путём интегрирования в него более мощного и более быстрого редуктора от Москвича 2141 (обычно подобной системой оснащают ВАЗ версии 2108). После проведения измерений в Ниве оказалось понятно, что обновлённый моторедуктор расположить на штатной трапеции стеклоочистителя не станет трудоёмкой задачей.

Устройство дворников на ВАЗ-21213

Электрический двигатель стеклоочистителя на автомобилях Нива ВАЗ 21213 и 21214 имеет две щётки, постоянные магниты и одну скорость. Он оснащён термобиметаллическим предохранителем, чтобы предотвратить возможные перегрузки. Каждый из рабочих режимов очистителя активируется при помощи переключателя под рулём. Непостоянный (прерывистый) режим работает через реле версии PC 514 (прикрепляется при помощи двух гаек к боковине, расположенной на переднем плане слева).

Реле предназначено для обеспечения от девяти до семнадцати активаций электрического двигателя на одну минуту, при этом температура должна быть от отрицательных 20 до положительных пятидесяти градусов, с силой напряжения системы питания в десять вольт.

При активации дворников на автомобиле Нива 21214 и 21213 каждая щётка способна произвести максимально четыре двойных хода в непрерывном режиме. Степень сопротивления электромагнитной обмотки на реле составляет 66 +-2 Ом, а обмотки у прерывателя составит 23 +-1 Ом.

Щётки дворников для ВАЗ-21213 и -21214

Когда автовладелец желает установить на свою Ниву дворники, то у него начинает возникать большое количество вопросов касательно стеклоочистительных щёток. Насколько часто необходимо заменять щётки? Щетка, какой разновидности лучше подходит? И подобные.

Часто ли нужно менять щётки, установленные на дворники? – этот вопрос каждый владелец машины Нива-21213 либо Нива-21214 должен решать для себя сам.

Очень важно помнить, что отличная видимость является основой безопасных поездок на машине. Поэтому если нынешние дворники отказываются должным образом выполнять свою задачу, то их стоит немедленно поменять на новые экземпляры.

Например, в городе Санкт-Петербурге стеклоочистители на машинах за зимние месяцы приходят в негодность. Ниву рекомендуется оборудовать новыми щётками для стеклоочистителей дважды за год: по завершению последнего зимнего месяца и в первом летнем месяце.

Какими стеклоочистительными щётками рекомендуется оборудовать Ниву? Есть две разновидности: бескаркасные и каркасные.

Первый вид предназначается для обеспечения более равномерного прижимания к поверхности стекла. Если водитель «выпускает» свою Ниву на мороз, то бескаркасные стеклоочистители не будут замерзать. При большой скорости перемещения они не будут издавать много шума.

Правда есть один недостаток: с течением времени бескаркасные щёточки стираются и начинают царапать лобовое стекло. Какие щётки ставить на Ниву решать вам: можно сэкономить на качестве либо приобрести первоклассный дорогой экземпляр.

Размеры щёток дворников для автомобилей ВАЗ 21213-21214

Размеры стеклоочистительных щёток на моделях ВАЗ 21213-21214 абсолютно симметричны, в большинстве случаев составляют около пятидесяти одного сантиметра со всех сторон. Ещё у автовладельца имеется возможность устанавливать щётки, которые будут иметь иной размер: со стороны водителя – до пятидесяти трёх сантиметров, а со стороны пассажира – до пятидесяти одного сантиметра.

Стоит помнить, что при поставке обеих стеклоочистителей, размер которых будет составлять по пятьдесят три сантиметра каждый, то появится тонкая струйка воды посередине.

Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.

Если у вы оказались в подобной ситуации, то вот решение:

Щетки стеклоочистителей нива во Владимире

Дворники Лада Калина бескаркасные (комплект 2 шт.)

Щетка стеклоочистителя (дворник) бескаркасная bremax дл.

Щетка стеклоочистителя “Artway”, бескаркасная.

Щетка стеклоочистителя каркасная зимняя 50см/20″ A.

Щетка стеклоочистителя Alca Super Flat 600 мм / 24&quot.

Щётка стеклоочистителя ВАЗ 04, 21213, 21214 задняя Авто.

Щетка стеклоочистителя BOSCH Eco 40C, 400мм/16″, к.

Щётка стеклоочистителя ВАЗ 2110 500мм BOSCH-TWIN 2шт. B.

Комплект стеклоочистителей Alca Winter 070000+070000 (5.

Щетки стеклоочистителя на Chevrolet Niva 1 поколение Вн.

Поводок стеклоочистителя задний 2123 Шевроле-Нива 2123-.

Щетка Стеклоочистителя Ваз 2101-07 Комплект Автоприбор

Подогреватель щетки стеклоочистителя гибкий “Номак.

Стеклоочиститель в сборе с мотором 2123 Шевроле-Нива

Адаптер щеток стеклоочистителя с защелкой PINCH TAB (в.

Щетка стеклоочистителя (дворник) бескаркасная bremax дл.

Щетка стеклоочистителя Alca Winter 480 мм / 19″, з.

Щетки стеклоочистителя Маяк “Чемпион” 60м 1/5.

Трапеция стеклоочистителя для а/м ВАЗ 2123 Chevy Niva.

Дворники Ваз 2107 бескаркасные (комплект 2 шт.)

Щётка стеклоочистителя Torso, 14д/35 см, бескаркасная.

Щетка стеклоочистителя Denso Wiper Blade Hybrid 500 мм.

Щётка стеклоочистителя ВАЗ 01-07 FINWHALE FB13D 2шт.

Щетка Стеклоочистителя Ваз 1118 Левая Автоприбор

Дворники Ваз 2110 бескаркасные (комплект 2 шт.)

Щетка стеклоочистителя каркасная зимняя 30см /12″.

Щётка стеклоочистителя ВАЗ 2123 задняя Автоприбор

Щетка стеклоочистителя Alca Super Flat 500 мм / 20&quot.

Щётка стеклоочистителя “AUTOPROFI”, бескаркас.

Белавтокомплект поводок рычаг стеклоочистителя ваз 2113.

Щетка стеклоочистителя комплект BOSCH Aerotwin AR604S.

Щетка стеклоочистителя задняя 400 мм каркасная 1 шт Авт.

Комплект стеклоочистителей Bosch Twin 340 для LADA 2101.

Щетка стеклоочистителя BOSCH Eco 65C, 650мм/26″, к.

Щетка стеклоочистителя BOSCH Eco 60C, 600мм/24″, к.

Щетка стеклоочистителя зимняя Alca Winter 330мм (063000.

Щетка стеклоочистителя (дворник) бескаркасная artway дл.

Дворники Ваз 2107 бескаркасные (комплект 2 шт.)

Лента щётки стеклоочистителя ВАЗ 2108-09,ГАЗ-3302 БРТ 3.

Щетка стеклоочистителя Bosch Aerotwin AR24U 60см/24&quo.

Щетка стеклоочистителя бескаркасная 20″ (500мм) ВА.

Дворники Нива 2121 бескаркасные (комплект 2 шт.)

Лента щетки стеклоочистителя ВАЗ 2108-09,ГАЗ-3302 БРТ 3.

Щетка стеклоочистителя (дворник) каркасная artway для c.

Поводок стеклоочистителя лобового стекла 2123 Шевроле-Н.

Щетка стеклоочистителя с подогревом «Burner 5» (650 мм)

Мотор стеклоочистителя 1118 Калина, 2123 Шевроле-Нива

Щетка стеклоочистителя заднего стекла 2123 Шевроле-Нива.

Щетка стеклоочистителя Alca Winter 530 мм / 21″, з.

Щетка стеклоочистителя Alca Winter 560 мм / 22″, з.

Щетка стеклоочистителя (дворник) бескаркасная bremax дл.

Щетка стеклоочистителя АвтоПрибор задняя ВАЗ 2111 (65.5.

Поводок стеклоочистителя ВАЗ 2123 Шеви-Нива 2123-520506.

Трапеция стеклоочистителя Шеви Нива StartVolt

Щетка стеклоочистителя “ProSport”, 38 см (2 к.

Выбор щеток стеклоочистителя на Ниву Шевроле — ответственное дело! Советы по размерам, виду и марки дворников

Автомобиль — источник повышенной опасности. Как для пешеходов, так и для людей, находящихся внутри него. Немалое значение в обеспечении безопасности движения имеет чистота лобового стекла.

Определённую роль в поддержании качества обзора играют и щётки стеклоочистителя, их качество, конструктивные особенности и ресурс.

Размеры дворников для шеви нивы

Для Нивы Шевроле заводом предусмотрена следующая длина:

• 500 мм для обеих щёток лобового стекла;
• 350 мм для заднего дворника.

Справка! По отзывам, на водительскую сторону технически возможно установить щётку длиной до 530 мм, на пассажирскую — до 550 мм, на стекло задней двери — до 360 мм.

Технический прогресс в автомобильной отрасли продвигается семимильными шагами. Касается он и щёток: меняются материалы изготовления, разрабатываются новые конструкции и типы креплений. По типу конструкции на данный момент существует три вида щёток:

1. Каркасные. Классический вариант, где чистящее лезвие удерживается металлической конструкцией.

К плюсам такого типа щёток относятся:

• их низкая стоимость;
• универсальность в плане адаптации к форме лобового стекла;
• невысокая парусность;
• возможность замены ленты при её истирания или повреждения.

Важно! Минус каркасного типа щёток в отсутствии защиты от обледенения в зимний период. Расширяясь, замерзающая вода деформирует места сочленения каркаса, снижая таким образом эффективность работы щёток.

Подвидом каркасной щётки можно назвать т. н. «зимнюю» щётку, где металлический остов укрыт от тающего снега и льда плотным резиновым чехлом. Выглядят однако такие щётки массивно и довольно грубо. Да и «парусят» они при движении гораздо больше, чем остальные виды.

1. Бескаркасные — щётки, в конструкции которых исключена металлическая основа. Такие дворники состоят преимущественно из резины и пластика, степень кривизны задаётся закалённой полосой стали, которая играет роль пружины изгиба.

Преимущества этого типа:

• стабильность качества очистки во время снежной зимы;
• низкая парусность;
• компактный и аккуратный внешний вид.

Недостатки:

• высокая относительно каркасного варианта цена;
• вероятность неплотного прилегания чистящего лезвия к стеклу в редких случаях уникальной геометрии лобового стекла или при использовании щёток непредусмотренных размеров.

1. Гибридные дворники. Как следует из названия, этот тип дворников должен сочетать в себе конструктивные особенности и каркасных щёток, и бескаркасных. В общем и целом, так и есть: пластиковые или металлические коромысла, удерживающие чистящее лезвие, спрятаны в компактный аэродинамический кожух, призванный предотвращать налипание снега и обмерзание конструкции.

Преимущества гибридных щёток:

• хорошая адаптация к геометрии стекла;
• низкая парусность;
• высокая степень устойчивости к снежным зимам.

Недостатки:

• высокая цена;
• проникающая под сегменты кожуха вода может повредить элементы каркаса.

Подходящие варианты для Niva Chevrolet

Не отвлекаясь на незаводские размеры щёток, среди близких к оригинальным дворникам по параметрам можно найти такие достойные внимания экземпляры:

1. Каркасные. Весьма неплохи в данном сегменте Bosch Twin (артикул 3397118560). Несколько дешевле Bosch Eco (арт. 3397004670). Произведены они в Китае, но это всё ещё Bosch. Длина обоих представителей 500 мм.
2. Бескаркасные. В этом сегменте всё так же хорош Bosch, но уже в рамках линейки Aerotwin (арт. 3397008535). Хорошими отзывами могут похвастаться и Trico Ice (арт. 35200), произведённые на мексиканском заводе американской компании Trico. Одним из лидеров по качеству также является японская марка Денсо (арт. DFR004).
3. Гибридные. Бесспорным лидером здесь пока являются Denso (DU050L или DUR050L). Модели с артикулом DU произведены на заводе в Японии, с DUR – в Южной Корее. С некоторого времени продукцией корпорации уже на конвейере стали комплектоваться механизмы стеклоочистителей компаний Toyota и Kia/Hyundai.

На заднее стекло Шеви Нивы производителями предлагается два проверенных варианта: Bosch Rear (артикул 3397004754) и Denso (артикул DM035).

ВАЖНО! Чтобы щётки служили долго, необходимо следовать нескольким простым правилам:

• в холодное время года не пытайтесь силой оторвать примерзший дворник, пусть за Вас это сделает обдув лобового стекла;
• старайтесь избегать сухого трения щёток по стеклу, если нет дождя, хотя бы немного намочите стекло жидкостью стеклоомывателя;
• зимой после отмерзания щётки от стекла до начала движения очистите пазы на боковых поверхностях ленты щётки от намерзшего льда.

Какими бы дорогими и надежными ни были бы Ваши щётки, отсутствие должного ухода может существенно сократить ресурс даже самого дорогого и экстранадёжного экземпляра. Рекомендуем вам также прочитать нашу статью про возможные неисправности дворников и советы по их ремонту, чтобы быть подготовленными в случае их поломки.
