Предохранитель задних фонарей ваз 2114

Схема проводов и предохранителей автомобиля Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода.

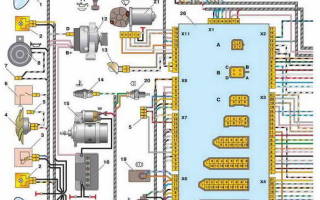

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема электрооборудования (без узлов системы управления двигателем лада самара 2),

Схема электрооборудования (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – генератор; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – выключатель подкапотной лампы; 8 – колодка для подключения к звуковому сигналу однопроводного типа; 9 – звуковой сигнал; 10 – датчик уровня масла; 11 – датчики износа колодок передних тормозов; 12 – датчик уровня омывающей жидкости; 13 – свечи зажигания; 14 – датчик-распределитель зажигания; 15 – коммутатор; 16 – блок управления электромагнитным клапаном карбюратора; 17 – электромагнитный клапан карбюратора; 18 – концевой выключатель карбюратора; 19 – датчик скорости; 20 – стартер; 21 – аккумуляторная батарея; 22 – реле включения противотуманных фар; 23 – датчик уровня охлаждающей жидкости; 24 – датчик уровня тормозной жидкости; 25 – выключатель света заднего хода; 26 – датчик указателя температуры охлаждающей жидкости; 27 – подкапотная лампа; 28 – моторедуктор очистителя ветрового стекла; 29 – датчик контрольной лампы давления масла; 30 – колодка для подключения к электродвигателю омывателя заднего стекла; 31 – электродвигатель омывателя ветрового стекла; 32 – катушка зажигания; 33 – комбинация приборов; 34 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Соединения узлов системы управления двигателем см. в отдельном руководстве по техническому обслуживанию и ремонту системы управления двигателем с распределенным впрыском топлива.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения), обмотки реле включения фар и реле системы блокировки замков дверей.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.
В табл. 7.1 дано назначение каждого предохранителя, но на конкретном автомобиле могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

Цепи, защищаемые плавкими предохранителями монтажного блока

Где находятся предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

1. К1 – реле очистителей фар.
2. К2 — реле указателей поворота и аварийной сигнализации.
3. К3 — реле очистителя ветрового стекла.
4. К4 — реле контроля исправности ламп.
5. К5 — реле стеклоподъёмников.
6. К6 — реле звуковых сигналов.
7. К7 — реле обогрева заднего стекла.
8. К8 — реле дальнего света фар.
9. К9 — реле ближнего света фар.
10. F1-F20 — плавкие предохранители.

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей сверху вниз

1. Предохранитель на топливный насос (15А).
2. Предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А).
3. Предохранитель на электронный блок управления, модуль зажигания (7.5А).

Стоит отметить, что на первых моделях все предохранители около ЭБУ были номиналом в 15А.

Порядок реле сверху вниз

1. Реле включения топливного насоса.
2. Реле включения электровентилятора радиатора охлаждения.
3. Главное реле.

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.

Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Схема проводов и предохранителей автомобиля Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода.

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема электрооборудования (без узлов системы управления двигателем лада самара 2),

Схема электрооборудования (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – генератор; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – выключатель подкапотной лампы; 8 – колодка для подключения к звуковому сигналу однопроводного типа; 9 – звуковой сигнал; 10 – датчик уровня масла; 11 – датчики износа колодок передних тормозов; 12 – датчик уровня омывающей жидкости; 13 – свечи зажигания; 14 – датчик-распределитель зажигания; 15 – коммутатор; 16 – блок управления электромагнитным клапаном карбюратора; 17 – электромагнитный клапан карбюратора; 18 – концевой выключатель карбюратора; 19 – датчик скорости; 20 – стартер; 21 – аккумуляторная батарея; 22 – реле включения противотуманных фар; 23 – датчик уровня охлаждающей жидкости; 24 – датчик уровня тормозной жидкости; 25 – выключатель света заднего хода; 26 – датчик указателя температуры охлаждающей жидкости; 27 – подкапотная лампа; 28 – моторедуктор очистителя ветрового стекла; 29 – датчик контрольной лампы давления масла; 30 – колодка для подключения к электродвигателю омывателя заднего стекла; 31 – электродвигатель омывателя ветрового стекла; 32 – катушка зажигания; 33 – комбинация приборов; 34 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Соединения узлов системы управления двигателем см. в отдельном руководстве по техническому обслуживанию и ремонту системы управления двигателем с распределенным впрыском топлива.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения), обмотки реле включения фар и реле системы блокировки замков дверей.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.
В табл. 7.1 дано назначение каждого предохранителя, но на конкретном автомобиле могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

Цепи, защищаемые плавкими предохранителями монтажного блока

Какой предохранитель на задний ход ваз 2114

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

для увеличения нажмите на изображении.

Монтажный блок предохранителей 2114-3722010-60

Данное устройство является основным в любой электрической цепи, потому что выполняет защитные функции. Представьте себе, провода, идущие на печку, внезапно замкнули и начинают стремительно нагреваться. Чтобы не было пожара, плавкая вставка этой цепи сгорает первой и снимает напряжение. Таким образом, любой предохранитель оберегает автомобиль.

Прежде чем ремонтировать какое-либо электрическое устройство своем автомобиле, посмотрите, цел ли его предохранитель, вполне возможно, что сам агрегат цел, а нужно всего лишь поменять предохранитель.

Чтобы получить доступ к монтажному блоку, необходимо открыть капот, а затем, найди черную коробку в углу пространства. Не перепутайте ее с воздушным фильтром, они имеют совершенно разные размеры, а соответственно, назначение. На концах коробки отстегните защелки, после этого поднимите верхнюю крышку. Перед вами предстанут все предохранители, а также электрические реле автомобиля ВАЗ 2114 инжектор.

Памятка

K1 – Реле, которое включает очиститель фар

К2 – Реле указателей поворота, а также аварийной сигнализации

К3 – Реле дворников

К4 – Реле, которое определяет исправность ламп стоп-сигналов , а также габаритных огней

К5 – Реле активации стеклоподъемников

К6 – Реле звукового сигнала

К7 – Реле, замыкающее цепь обогрева заднего стекла

К8 – Реле включения дальнего света фар

К9 – Реле активации ближнего света фар

Все устройства, обозначающиеся буквой F – это предохранители. Ниже будет приведена расшифровка обозначений для каждого предохранителя.

F1 — номинальный ток вставки 10 А — лампы противотуманных огней, а также их сигнализатор.

F2 — ток 10 — все, что связано с аварийной сигнализацией, а также указателями поворотов.

F3 — ток 7,5 — плафоны освещения в салоне, багажнике, цепи бортового компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».

F4 — ток 20 — патрон подключения переносной лампы, а также обогрев заднего стекла.

F5 — ток 20 — звуковой сигнал и вентилятор системы охлаждения.

F6 — ток 30 — это цепь электростеклоподъемников и их переключатели с контактами.

F7 — ток 30 — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.

F8 — ток 7,5 — это защита лампочки правой противотумки, расположенной впереди.

F9 — ток 7,5 — это защита лампочки левой противотуманки расположенной впереди.

F10 — ток 7,5 — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.

F11 — ток 7,5 — предохраняет лампочки габаритов правой стороны.

F12 — ток 7,5 — защитное устройство правой лампочки фары ближнего света.

F13 — ток 7,5 — защитное устройство левой лампочки фары ближнего света.

F14 — ток 7,5 — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.

F15 — ток 7,5 — защищает правую фару дальнего света.

F16 — соответственно, 15 — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Все остальные предохранители выполняют запасную функцию и используются в случае выход из строя одного из основных. Кроме того в монтажном блоке имеется специальный инструмент, который позволяет достать реле или неисправный предохранитель, так как сделать это руками или пальцами очень проблематично. Под шифровкой X11 обозначается разъем подключения жгута проводов.

Стоит отметить, что в некоторых моделях «Самар», монтажный блок установлен прямо в салоне за торпедой автомобиля. Если вы не нашли его под капотом, имеет смысл найти специальную заглушку на корпусе панели.

Как видите, все довольно просто. Самое главное – сохранить себе эти обозначения и в случае неисправности, быстро найти предохранитель этой цепи. Желаем вам удачи на дорогах!

Видео по теме

Много лет назад водители даже не мечтали о том, что движение транспортного средства задним ходом будет освещаться. Сегодня это обыденная, можно даже сказать, обязательная функция для любого автомобиля. Белый свет в фонарях не только помогает водителям при движении задним ходом в тёмное время суток, но и предупреждает участников движения о таком маневре днём. Поэтому водители должны знать, что делать, когда не горят фонари заднего хода ВАЗ 2114. Зажигает сигнальные лампы фонарей датчик заднего хода, или ДЗХ, как его называют в сокращённом виде.

Датчик заднего хода на ВАЗ 2114

КАК ИСКАТЬ ЭТОТ ПРИБОР

Обнаружить место, где расположен датчик заднего хода несложно. На КПП устанавливают два прибора, одним из них будет ДЗХ. Его устанавливают в нижней части КПП. Это хорошо видно на рисунке ниже.

Месторасположение ДЗХ

Получить хороший доступ к нему, можно получить, когда машина находится на эстакаде, подъёмнике или над смотровой ямой.

Назначение этого прибора состоит в том, что он должен при включении передачи заднего хода зажигать белый свет в фонарях. Отсутствие освещения, ещё не говорит о том, что не работает именно он. Причин для этого может быть много. Например, перегорела лампочка, предохранитель , или оторвался провод.

О ПРИЗНАКАХ НЕИСПРАВНОСТИ ДЗХ И ЕЁ ПОИСКЕ

Можно с уверенностью сказать, что признак, когда не работает датчик заднего хода ВАЗ 2114, может быть только один, это отсутствие освещения при движении на автомобиле назад . А вот виновников этого довольно много. Это может быть:

1. Перегорел предохранитель F16 (15А);
2. Окисление контактов в фонарях;
3. Плохой контакт разъёма с блоком предохранителей;
4. Обрыв проводов;
5. Окислились выводные клеммы датчика;
6. Перегорела лампочка.

Часто виновником таких проблем становиться патрон лампочки, где происходит окисление контактов из-за плохой герметичности фонаря.

ПОИСК И УСТРАНЕНИЕ НЕПОЛАДОК

Месторасположение датчика заднего хода ВАЗ 2114 (2115, 21113) уже выяснено, поговорим о том, как определить истинную причину неисправности. Для этого желательно иметь измерительный прибор типа тестера или мультиметра, лампочки с двумя проводами, но в некоторых случаях можно обойтись и без них.

Порядок проверки может быть таким:

1. Открывают капот автомобиля, а затем крышку блока предохранителей;
2. Проверяют предохранитель F16, при необходимости меняют его новым. Если после этого освещение не загорается, продолжают поиск дальше;

Находим и проверяем предохранитель F 16

Прибором проверяют наличие электрического напряжения при включенном зажигании на ножках предохранителя. Оно должно быть равно 12 вольт. При его отсутствии может быть виновен плохой контакт между разъёмом и блоком предохранителей. Если есть напряжение, то двигаются далее;

Поиск перемещается вниз под машину. Нужно включить зажигание и передачу заднего хода. Но перед этим нужно снять защиту двигателя. После этого проверяют поступление питающего напряжения на разъём ДЗХ;

Подключают прибор или контрольную лампочку одним проводом с массой, а второй конец с оранжевым проводом. «Движение» стрелки прибора или свечение лампочки, свидетельствуют о наличии питающего напряжения;

Следующим шагом будет замыкание проводников разъёма ДЗХ между собой. Если освещение появляется, то можно смело утверждать, что вышел из строя датчик заднего хода ВАЗ 2114. При его отсутствии поиск продолжают. Алгоритм поиска неисправности для ВАЗ 2109, ВАЗ 2113, ВАЗ 2115 такой же.

Диагноз поставлен, теперь приступают к его лечению.

О ЗАМЕНЕ ДАТЧИКА

О том, где находится датчик заднего хода, уже выяснили, поговорим о том, как производится замена датчика заднего хода ВАЗ 2114.

Для того, чтобы лягушка на ВАЗ 2114 была заменена, нужно приготовить:

• Новый ДЗХ;
• Масло доливки в КПП;
• Ключ на «22»;
• Ветошь для очистки грязи места установки;
• Пустая тара для трансмиссионного масла, так как в том случае, когда меняется лягушка заднего хода ВАЗ 2114, небольшое количество, может пролиться из установочного отверстия.

Машина должна быть установлена на смотровую яму, на подъёмник или эстакаду. Ручной трос затягивают. Для удобства выполнения работы, нужно снять защиту картера двигателя. После этого действовать необходимо таким образом:

1. Определяют, где находится датчик заднего хода ВАЗ 2114, и снимают с него разъём с проводами;
2. Очищают ветошью или другими средствами место установки ДЗХ от грязи;
3. Ключом на «22» начинают отвинчивать прибор. В некоторых случаях сделать это бывает трудно. При длительном сроке эксплуатации, он может «прикипеть» к корпусу коробки. Выручает накидной ключ на «22». Если и это не поможет, остаётся надежда на «дедовский способ» это применение небольшого зубила и молотка;
4. После того как ДЗХ удалось стронуть с места, подставляют под место его установки пустую коробку, собирают вылившиеся трансмиссионное масло, снимают прибор.

Установку проводят в обратном порядке, предварительно протерев плоскость коробки там, где будет установлен ДЗХ. Перед установкой нового изделия будет полезной проверка работоспособности. Сделать это просто. Нужно подключить измерительный прибор к его выводам, а пальцами руки несколько раз надавить на выступающий его шток. Прибор должен показать его включение и выключение.

Если на старом ДЗХ имелись следы протечек трансмиссионного масла, новое изделие можно установить на тонкий слой автомобильного герметика. Затягивают прибор осторожно, опасаясь повреждения пластмассовой части корпуса.

Проверяют уровень масла в КПП и доливают его при необходимости. После проверки работоспособности системы, ставится защита двигателя на место. Работа на этом закончена.

НЕСКОЛЬКО СЛОВ О ВЫБОРЕ ДЗХ

Каких-то особых советов по этому поводу давать не будем. Приборы между собой могут отличаться только пластмассовым корпусом разъёма для проводов. Стоимость этих изделий может колебаться от 100 до 250 рублей.
