Хрустит ШРУС. Как определить какой

05 декабря 2018 Категория: Секреты автомобилей.

ШРУСы или, как их называют, «гранаты» могут доставить серьезные хлопоты автовладельцам. Когда при поворотах колеса начинают стучать и хрустеть, многие автовладельцы теряются и не знают, как диагностировать проблемный узел и определить, какой именно ШРУС хрустит. Мы постараемся ответить на этот вопрос.

Что такое ШРУС

Шарнир равных угловых скоростей, он же ШРУС, он же «граната» – важный элемент автомобиля, который устанавливается на колеса ведущей оси и занимается передачей крутящего момента от двигателя на ведущие колеса, приводя их в движение.

Особенность работы ШРУСов заключается в том, что они передают крутящий момент они между осями под углом, который постоянно меняется.

Именно ШРУС позволяет передавать крутящий момент на два колеса одной оси независимо от того, как они расположены по отношению друг к другу: поворачивают, проходя разную длину окружности (крутятся одновременно, но с разными скоростями) или даже находятся в разных плоскостях (одно колесо выше другого, когда машина проезжает яму, например).

То есть по принципу действия ШРУС похож на карданный привод, но с усовершенствованной конструкций: «гранаты» способны передавать крутящий момент при повороте до 70 градусов относительно оси и при этом обладают большим запасом ресурса.

На каждое колесо приходится один внешний и один внутренний ШРУС.

• Внутренний устанавливается в КПП и передает крутящий момент на внешний ШРУС.
• Внешний соединен со ступицей колеса, через которую и передают крутящий момент на колесо.

Внешние ШРУСы более хрупкие, так как при работе контактируют с колесами, от которых регулярно получают удары. Резиновый пыльник, который прикрывает «гранату», защищая ее от попадания пыли, грязи и воды, очень мягкий и часто разрушается даже от перепада температур.

Когда разрушается пыльник, на внутренние трущиеся элементы шарниров попадает влага и песок – в результате внешний ШРУС быстро выходит из строя.

Внутренний ШРУС работает под меньшим углом, не испытывает таких нагрузок и в целом рассчитан на весь срок эксплуатации автомобиля. Но если выходит из строя внутренний ШРУС, он может потянуть за собой и коробку передач, а это очень серьезные расходы.

Как устроен ШРУС

Конструкция ШРУСов зависит от производителя и модели автомобиля, но в любом случае приводной вал соединен со ступичным подшипником с одной стороны и с дифференциалом – с другой. Это и обеспечивает передачу крутящего момента с двигателя на ведущие колеса.

Внутренний ШРУС нужен для компенсации ходов подвески вверх-вниз. Он менее подвижен и способен проворачиваться относительно оси на угол до 20 градусов.

Состоит внутренний шарнир из внешнего корпуса, «стакана». В «стакан» вставлен трипод – набор игольчатых подшипников, которые функционируют в трех плоскостях. В трипод вставляется полуось, на которую передается крутящий момент. А со стороны «стакана» вал сочленен с коробкой передач.

Внешний ШРУС компенсирует изменяющийся угол между полуосью и колесом при повороте руля. Его конструкция более сложная и хрупкая.

Он соединяется с внутренним шарниром через полуось, на другой стороне которой – ступица колеса.

Состоит «граната» из обоймы и корпуса с канавками. По канавкам перемещаются шарики, которые соединяют составные элементы друг с другом. Шарики перемещаются по канавкам корпуса и равномерно передают колесу вращение от полуоси независимо от того, на какой угол и в каком направлении изгибается колесо,

Конструкция ШРУСа закрывается герметичным резиновым или пластиковым пыльником, внутри которого графитовая смазка.

Причины неисправности ШРУСа

• естественный износ детали
• заводской брак, низкое качество металла
• нарушение правил установки ШРУСа
• нехватка/отсутствие графитовой смазки
• поврежденный пыльник, попавшая внутрь грязь и влага
• агрессивное вождения, езда с вывернутыми колесами на скорости
• плохое дорожное покрытие
• сильный удар – авария, столкновение с бордюром и др. повреждения подвески

Если ШРУС выходит из строя, владелец слышит характерные пощелкивания и хруст при вывернутых до упора колесах. Например, во время парковки. Но так как на каждое колесо приходится по два шарнира, важно узнать, какой именно ШРУС вышел из строя: внешний или внутренний, правый или левый?

Проверка внешнего ШРУСа

Диагностику неисправного ШРУСа начинают с проверки наружных «гранат». Рассмотрим признаки износа детали.

• Ритмичный стук со стороны одного из колес при сильно вывернутом руле

Для точной диагностики нужно найти ровную площадку, открыть окна и с полностью вывернутым рулем резко тронуться с места. Через открытые окна или с помощью помощника владелец услышит характерный треск, причем он будет раздаваться в такт оборотам колеса.

При повороте машины влево хрустит правый наружный ШРУС, ведь на него приходится большая масса машины и соответственно нагрузка. И наоборот, если хруст раздается при повороте направо, проблема с левой «гранатой».

• Небольшие щелчки при ускорении по прямой / несильные толчки в начале разгона

Если ШРУС стал шуметь даже без вывернутых колес, проблема уже запущена, колесо начинает заедать при вращении. Тихие щелчки при ускорении и несильные толчки, напоминающие поведение неотбалансированных колес – признак того, что «гранату» нужно менять как можно быстрее, иначе в какой-то момент колесо заклинит и машина потеряет управляемость.

Проверка внутреннего ШРУСа

• Мелкая вибрация при разгоне по прямой

Классический признак износа внутреннего шарнира – когда при наборе скорости и особенно при разгоне с места, когда двигатель раскручивает карданный вал с холостого хода, владелец ощущает мелкую вибрацию, которая передается на кузов.

Этот случай похож на вибрации кузова из-за кривых колесных дисков и резины. Но отличие в том, что в случае с неисправностью внутреннего ШРУСа руль не раскачивается, остается на месте, его слегка потряхивает в тон вибрации кузова.

Если карданный шарнир (внутренний ШРУС) изношен, нужно срочно его заменить, потому что он может вывести из строя весь кардан.

• Щелчки при езде по неровной дороге

Как мы помним, внутренний ШРУС выдает свое плачевное состояние только при максимальных углах работы. Поэтому для точной диагностики нужно выбрать участок для прямолинейного движения с канавами или ямами по пути.

Въезжая поочередно правым и левым колесом в углубление дороги, опуская таким образом колесо ниже уровня кузова, владелец по характерным щелчкам и похрустыванию определит, какой из внутренних ШРУСов неисправен.

• Хруст при загруженной задней части машины

Необходимо утяжелить зад переднеприводной машины – посадить много пассажиров, загрузить багажник так, чтобы передняя часть кузова приподнялась. В результате ось внутреннего шарнира изогнется. Затем начать движение и прислушаться: хруст скажет о неисправности детали.

Универсальная диагностика ШРУСов

Метод поможет точно определить, какой именно ШРУС требует замены.

Производят диагностику так:

• колеса выставляются ровно, переднее колесо вывешивается на домкрат
• затягивается «ручник», на МКП выставляется нейтральная передача
• запускается двигатель
• водитель начинает трогаться с места, выжимая и припуская сцепление и подгазозывая – пока вывешенное колесо не начинает вращаться
• водитель медленно притормаживает, чтобы создать нагрузку ШРУСу.

Если неисправен внутренний шарнир, он выдаст себя характерным стуком справа или слева. Если внутренние ШРУСы нормальные, автомобиль начнет глохнуть.

То же самое проверяется для другого колеса.

• вывернуть руль до упора влево, медленно выжимать педаль тормоза.

Если неисправен внутренний шарнир, он продолжит постукивать, но к этому звуку добавится хруст наружной левой «гранаты».

• вывернуть руль до упора вправо, медленно жать на тормоз.

По аналогии с проверкой левых ШРУСов проверяются правые.

Хрустит ШРУС – чем это опасно

С неисправным ШРУСом можно ездить, и ездить долго. Некоторые владельцы умудряются проехать с такой неисправностью не один десяток, а то и сотню, километров.

Но важно понимать, что длительная нагрузка на и так неисправный шарнир вызовет еще большие повреждения, соответственно стоимость запчастей для ремонта и замены и работы мастера будет выше. А в запущенных случаях неисправный ШРУС грозит серьезными проблемами:

• выход из строя коробки передач. При поломке внутренного ШРУСа его роликовые подшипники буквально рассыпаются, металлическая стружка и детали попадают в картер коробки передач, смешиваются с маслом и перемалываются шестернями КП, что выводит из строя весь узел.
• заклинивание, обрыв. ШРУС может перестать вращаться. Например, при прохождении поворота на скорости. И водитель потеряет контроль над машиной в принципе. А вместе со ШРУСом ломается полуось.
• разлом обоймы – неисправный наружный ШРУС может просто рассыпаться, причем в движении. На дороге это чревато аварией с непредсказуемыми последствиями.
• разрыв вала или полуоси. В таком случае коробка передач будет крутить вал и полуось, но крутящий момент не попадет на ведущие колеса. Соответственно, машина ехать не будет.

Вот почему решение проблем с хрустящим ШРУСом нельзя откладывать.

Ремонт или замена?

Если обнаружить недостаток графитовой смазки и повреждения пыльника на самой ранней стадии, ремонт ШРУСа ограничится заменой того и другого и промывкой шарнира от попавшей грязи. Это самый оптимальный вариант.

И самый дешевый – многие автовладельцы меняют пыльник ШРУСа и смазку самостоятельно.

Для ранней диагностики автовладельцам нужно хотя бы раз в 5 тыс. км пробега загонять машину на смотровую яму, где можно увидеть целостность пальников и наличие смазки под ними и на близких поверхностях.

Но если сам механизм ШРУСа поврежден, ремонтировать его вряд ли кто-то возьмется. Сама конструкция шарнира не предполагает адекватного восстановления – деталь придется менять.

• О разных типах привода и их преимуществах и недостатках узнаете здесь.

Качественные запчасти для вашего автомобиля предлагает наша разборка

ООО «РитейлМоторс» УНП 191477517, з арегистрировано Мингорисполкомом 20 марта 2012г.
Регистрационный номер в торговом реестре 402310, д ата регистрации 11 января 2018г.
Юридический и почтовый адрес: 220020 г. Минск, ул. Тимирязева, д. 85а, пом. 204

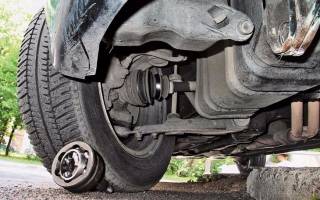

Не думай о “гранатах” свысока, или Мифы о ШРУСах и реальные причины их поломок

Шарниры равных угловых скоростей, или коротко ШРУСы, в автомобильном обиходе часто именуют “гранатами”. Причина этого – внешнее сходство ШРУСов с боеприпасами из арсенала “карманной” артиллерии. Однако факт и то, что после поломки ШРУСа автомобиль дальше своим ходом не поедет или может и вовсе потерять управление, из-за чего в народном названии этого узла трансмиссии есть определенный зловещий смысл.

ШРУСы являются обязательной принадлежностью машин с передними ведущими колесами, но широкому применению в автомобильной технике такие шарниры обязаны не только переднему приводу, но и отказу от зависимых подвесок в пользу независимых.

Поэтому помимо переднеприводных автомобилей ШРУСы нетрудно отыскать и в машинах с задним или полным приводом.

Даже в карданных передачах, где с обязанностями соединять друг с другом агрегаты трансмиссии, валы которых несоосны, по идее могли бы справляться обычные карданные шарниры с крестовинами, ШРУСам тоже нашлось место.

Шарниры с крестовинами не обеспечивают то самое равенство угловых скоростей, благодаря которому ШРУСы стали такими востребованными. В карданных шарнирах при постоянной угловой скорости ведущего элемента вращение ведомого каждую четверть оборота то ускоряется, то замедляется. Из-за этого в шарнире возникают пульсирующие нагрузки, которые, если образно уподобить их повторяющимся ударам молотка, при увеличении угла “перелома” между ведущим и ведомым элементами и скорости вращения возрастают до величин, способных очень быстро вывести шарнир из строя.

Это врожденный недостаток конструкций с крестовинами, из-за которого такие шарниры в технической литературе часто называют несинхронными, а ШРУСы – синхронными. Устранить несинхронность можно, если спарить в единый узел два одинаковых шарнира с крестовинами так, чтобы их вилки лежали в одной плоскости, и соблюсти условие равенства углов “перелома” в каждом из них. Однако сдвоенный карданный шарнир громоздок, что создает проблемы с его размещением в том месте, где ему предстоит работать, а его отдельные части, даже работая “спина к спине”, остаются подверженными циклически повторяющимся нагрузкам, которые сказываются на долговечности шарнира, прежде всего при работе с высокими оборотами.

Такие особенности резко ограничивают сферу применения сдвоенных шарниров и делают ШРУСы незаменимыми везде, где оси узлов трансмиссии, между которыми требуется передавать крутящий момент, изменяют во время движения взаимное расположение на угол свыше 7-10 градусов, и при этом нужна компактность в сочетании с высокой надежностью.

Среди ШРУСов, пробовавшихся на роль заменителей сдвоенных шарниров с крестовинами, самыми удачными оказались шариковые конструкции. Они и получили наибольшее распространение.

В таких шарнирах крутящий момент передается шариками, которые в зависимости от угла между приводным валом трансмиссии и хвостовиком ШРУСа перекатываются по канавкам, нарезанным на внутренней и наружной обоймах шарнира.

Форма канавок должна быть такой, чтобы в каждый определенный момент времени шарики занимали положение, при котором выполняется условие равенства угловых скоростей ведущего и ведомого элементов шарнира.

Это не избавляет ШРУС от увеличения нагрузок по мере увеличения угла “перелома”, зато устраняет пульсацию нагрузок, которая досаждает шарнирам с крестовинами. Кроме того, крутящий момент независимо от направления вращения оси передается всеми шариками, что увеличивает долговечность ШРУСа.

Если переднему приводу все-таки за что-то и надо отдать должное, то лишь за то, что именно ШРУСы передних полуосей чаще всего напоминают владельцам автомобилей о существовании двойного смысла в народном названии этих шарниров. А из двух ШРУСов передней полуоси, наружного и внутреннего, неоспоримое первенство зваться самой неспокойной из автомобильных “гранат” принадлежит первому.

Связано это с условиями работы наружного ШРУСа. Поскольку колесо, которому благодаря ШРУСу передается крутящий момент, является не только ведущим, но и направляющим, в отличие от всех других ШРУСов, используемых в автомобилях, этому шарниру приходится работать с наибольшими углами между ведомым и ведущим элементами. Поэтому и нагрузки, которыми наружные ШРУСы передних полуосей испытываются на прочность, тоже достигают наибольших величин.

Такая ситуация объясняет существование рекомендаций во время эксплуатации автомобиля избегать резко трогаться с места при вывернутых колесах, ведь в эти моменты нагрузки на ШРУСы максимальны.

И этим же объясняется, почему о готовности подтвердить право называться “гранатой” ШРУС начинает сигнализировать хрустом, повторяющимися щелчками или стуками именно тогда, когда машина трогается с места с полностью вывернутыми колесами, либо при резких поворотах автомобиля. Свойство изношенных ШРУСов подавать звуковые сигналы о своем состоянии используется для их проверки при покупке подержанного автомобиля.

Наверняка на надежности ШРУСов сказываются и условия движения автомобиля. И опять-таки наружный ШРУС находится в более неблагоприятном положении, чем внутренний ШРУС этой же полуоси. Конструкция внутренних ШРУСов предполагает, что они должны компенсировать изменение расстояния между колесом и редуктором главной передачи, возникающее из-за перемещения колеса относительно редуктора при проезде дорожных неровностей. Поэтому шарики внутреннего ШРУСа могут свободно перемещаться вдоль оси шарнира. У шариков наружного ШРУСа такой же свободы перемещения нет. В результате они оказывается между молотом, роль которого исполняют ямы и ухабы, и наковальней.

И все же в наибольшей степени работоспособность и долговечность ШРУСов зависит от герметизации внутренней части шарнира. Времена, когда директор НТЦ АО “Москвич” С.М.Круглов мог в интервью спокойно заявить, что для каждого выпущенного на АЗЛК “Москвича-2141” приходилось делать в среднем три комплекта ШРУСов, чтобы в процессе эксплуатации можно было заменять те, что выходили из строя, давно канули в Лету, как канул в нее же и АЗЛК. Срок службы нынешних ШРУСов сопоставим с ресурсом автомобиля до капитального ремонта.

Во всяком случае так утверждают компании, занимающие лидирующие позиции в производстве ШРУСов. С ними можно было бы согласиться, если учесть, например, сколько могут выдерживать без замены ШРУСы задних полуосей в автомобилях с задним и полным приводом, а также не учитывать, какой пробег подразумевают под сроком службы производители, а какой – белорусское сообщество владельцев подержанных автомобилей. Однако когда не все ладно с защитой ШРУСов от проникновения грязи, говорить о долговечности “железа” приходится лишь с оглядкой на надежность пылезащитных чехлов.

Пыльник и есть самое слабое место ШРУСа. Каким бы качественным ни был материал, из которого пыльник изготовлен, со временем он стареет и теряет эластичность. Ускоряют этот процесс действие температурных перепадов и агрессия антигололедных реагентов. В результате в материале пыльника образуются мелкие трещинки, которые когда-нибудь обязательно становятся сквозными.

Главные страдальцы – пыльники опять-таки наружных ШРУСов передних полуосей, что объясняется многократно повторяющимися сильными изгибами, сжатиями и растяжениями, которым подвергаются их гофры при поворотах направляющих колес во время движения.

Случается также, что грязь проникает под пыльник, если ослабли его крепежные хомуты или они были неправильно установлены при замене старого прорвавшегося чехла.

Влага, попав внутрь шарнира, вызывает коррозию, грязь ускоряет износ. Когда к контактным нагрузкам, сопровождающим перемещение шариков в канавках, добавляются ударные нагрузки, связанные с появлением коррозийных язв и увеличившихся из-за износа люфтов, “железо” ШРУСов долго не выдержит.

Чаще всего ШРУС выходит из строя в момент начала движения автомобиля с места, когда внешние нагрузки, действующие на детали шарнира, особенно велики, но если ШРУС “обрежет” во время движения на скорости, трудно сказать, чем это закончится.

Словом, за пыльниками нужен глаз да глаз. Если повреждение пыльника обнаружить своевременно и незамедлительно заменить чехол, переставший выполнять защитные функции, ШРУС еще можно спасти.

В запчастях пыльники продаются в комплекте с крепежными хомутами и тюбиком новой смазки. Цена набора – 5-6 у.е., в то время как покупка новой “гранаты” обойдется не меньше 25 у.е., а когда ШРУС идет с полуосью единым сборочным узлом – еще дороже.

Как проверить ШРУС на исправность

В автомобилях есть узлы, которые со временем могут ломаться из-за нагрузок. Один из таких — шарнир равных угловых скоростей (ШРУС) или попросту граната, которая передает мощность от двигателя на ведущие колеса в передне- и полноприводных машинах.

Она состоит из нескольких частей, а со стороны коробки передач и колеса установлены разные узлы. Учитывая, что они могут ломаться, нужно знать, как определить неисправность ШРУСа.

Причины поломки ШРУСа

Шарнир равных угловых скоростей может быть неисправен даже в новых автомобилях, имеющих минимальный пробег. Причин непригодности узла несколько, они связаны как с недостатком обслуживания, так и эксплуатацией:

• малое количество смазки — старый лубрикант может вымываться или высыхать, тогда металл, не имеющий смазки, будет стачиваться;
• неверная установка;
• повреждение пылевого кожуха — каждый узел имеет защиту — пыльник, препятствующий загрязнению. Если он поврежден — пыль с водой будут поступать внутрь, ускоряя износ узла;
• буксировка тяжестей и агрессивная езда — эти факторы повышают нагрузку на шарниры, ведь они вынуждены пропускать через себя больше мощности;
• плохое качество — если узел не оригинальный или выпущен с браком, это снижает его ресурс;
• повреждение — ДТП, движение по разбитым дорогам, попадание в яму станут причиной разрушения шарнира;
• люфт шаровой опоры — колеса, которые не закреплены надежно, больше нагружают детали;
• естественный износ.

Чтобы увеличить срок службы детали, следует не перегружать ее резкими ускорениями, регулярно смазывать, проводить техническое обслуживание. Тогда узел будет служить дольше, но все же со временем испортится.

Признаки неисправности

Поскольку деталь в любом случае сломается, это нужно вовремя узнать и начать ремонт. Если этого не сделать, шарнир может разрушиться прямо во время движения, что застопорит приводной вал, резко обездвижит автомобиль, может привести к ДТП. Для безопасных поездок потребуется выяснить, имеет ли ШРУС один из признаков поломки:

1. Хруст при повороте движущейся машины.
2. Люфт (провалы) в местах соединений.
3. Хрустящий звук при начале движения, усиливающийся во время резкого ускорения.
4. Рывки во время набора скорости.

Все перечисленные факторы могут говорить не только о неполадках в гранате, но и других узлов автомобиля.

Важно! При первых же подозрительных звуках, ухудшении управляемости машину нужно отправить в автосервис, чтобы провести полную диагностику, выявить проблему.

Как проверить ШРУС и определить неисправность

Для проверки гранаты машина подвергается нагрузкам, при которых узел будет работать некорректно. Экстремальные условия позволят провести подробную диагностику. Если хозяин автомобиля владеет навыками сборки-разборки, можно снять полуоси, проверить их вручную. Это хоть занимает больше времени, но зато диагноз будет более точным.

Видео

Чтобы диагностика была результативной, заранее следует просмотреть обучающее видео, которое покажет, как можно проверить состояние шарнира, при каких условиях он может считаться изношенным.

Как проверить внутренний ШРУС

Внутренний ШРУС располагается на полуоси со стороны КПП, именно он первым принимает на себя крутящий момент и направляет его дальше. Проверить его пригодность достаточно легко, для этого нужно проехаться по прямой, нагрузив узел сильным ускорением.

Есть и другой метод, позволяющий проверить внутреннюю гранату:

1. Подвесить машину на подъемнике.
2. Должная быть включена первая передача, при которой следует немного надавить на педаль газа, чтобы заставить колеса вращаться.
3. Свободно висящие колеса будут испытывать нагрузку, под которой внутренняя граната будет искривлена. Хруст при неисправном узле в таком положении слышится отчетливее.

Как проверить трипоидный ШРУС: видео

Гранаты бывают шариковыми и трипоидными, они используются в разных типах автомобилей и имеют разные характеристики. Более используемым является трипоидный тип ШРУСа как стойкий к нагрузкам, но уязвимый к загрязнениям. Его также нужно проверить, в чем поможет подробное видео.

Как проверить наружный ШРУС

Наружный шарнир проверяется так же, как и внутренний, но для этого автомобиль не придется разбирать и подвешивать. Нужно только найти свободную площадку, вывернуть руль до упора и поехать. Диагностируется поломка просто: если руль вывернут вправо и раздается хруст — сломан правый ШРУС, при звуках во время движения влево — неисправность в левой гранате.

Если в колесе внезапно раздается хруст, при разгоне автомобиль хуже разгоняется или управляется — проблема может быть в шарнире равных угловых скоростей (ШРУСе). Диагностировать точную неисправность легко, но лучше вооружиться подъемником, так неисправность определяется точнее и быстрее.

Определяем неисправности внутреннего ШРУСа

• 1 Диагностика ШРУСа
• 2 Типичные неисправности
• 3 Видео «Замена пыльника внутреннего ШРУСа»

Диагностика ШРУСа

Как уже упоминалось выше, внутренний шрус – это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха. Причины на это могут быть разными:

Плохое качество или же полное отсутствие смазочных материалов на элементах;

Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;

Попадание в механизм различного мусора и воды из-за повреждений пыльника;

Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;

Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Что ж, если у вас случилась поломка и вам необходимо провести диагностику или же ремонт шрусов, тогда вы нашли то, что искали. Давайте рассмотрим, как проводится диагностика и как отремонтировать испорченный внутренний шрус. Важно понимать, что причина поломки может быть не в самом шарнире ШРУСа, поэтому диагностика целой системы в данном случае просто необходима.

Существует первичная и детальная диагностика шарнира равных угловых скоростей. Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Перед тем, как выполнить диагностику шарнира равных угловых скоростей , необходимо отсоединить всю конструкцию от автомобиля. Для этого нужно открутить все крепежные болты (их 6-8 штук). После того, как болты будут скручены, шрус нужно снять с посадочного места при помощи большой отвертки или монтировки. Далее отстегиваем стопорное кольцо и хомуты, чтобы отсоединить шрус от вала. При снятии с вала защитный чехол придерживается или выворачивается в сторону. Как правило, руками снять шарнир с вала не получиться, поэтому воспользуйтесь молотком. После снятия шарнир необходимо промыть чистой водой.

Перед тем как разбирать изделие, желательно отмечать взаимное расположение деталей, что при сборке не напутать. Для отметки можно использовать краску или же оселок.

Для работы пригодятся слесарные тески, так как шарнир необходимо где-то закрепить для того, чтобы выбить с него шарики. Далее нужно достать все шарики с сепаратора. Это можно сделать отверткой, которая изготовлена из мягкого металла. При разборке сепаратора и обоймы важную роль играют окна сепаратора. Так вот, что бы достать сепаратор с обоймой необходимо развернуть его в такое положение, чтобы удлиненные окна находились против выступов корпуса. Обойма же извлекается только после того, как ее выступы будут размещены в окне сепаратора.

Итак, перед вами разобранный шарнир, теперь нужно каждую деталь тщательно промыть, чтобы можно было сделать осмотр. Состояние каждой детали необходимо тщательно проверить. Если обнаружены канавки, углубления больше 1 миллиметра, «гранату» необходимо заменить. Также, если обнаружены участки с мелкими точками выкрашивания частиц металла или сколами на канавках для шариков, не может быть и речи о дальнейшем использовании этого шарнира. Что же касается сепаратора? Самым важным при осмотре является наличие или же отсутствие между торцом и окном трещин и сколов.

Если дальнейшая диагностика показала, что нарушений нет, то можно собирать внутренний шрус. Для обеспечения в дальнейшем правильной работы шруса, в него необходимо ввести определенное количество смазывающего материала. Далее устанавливается сепаратор с обоймой, в которую потом загоняются шарики. Таким образом можно провести полную диагностику шруса, прибегая к полной его разборке. Разумеется, что автомобили разных марок имеют разные внутренние шрусы. Но метод диагностики для всех одинаковый.

Важный совет: если при осмотре деталей был выявлен какой-то дефект из вышеперечисленных, то «гранату» необходимо заменить. Менять ее лучше полностью, так как это гораздо практичнее. Если производить замену только одной конкретной детали, то это может привести к разрушению всего узла из-за увеличения натяжения между деталями.

Типичные неисправности

Как известно, работа ШРУСа постоянно происходит под воздействием огромных нагрузок. Хоть элементы шруса изготовлены их прочных материалов, шарниры время от времени выходят из строя. Причины поломок могут быть разные. Рассмотрим неисправность шруса:

• Характерный шум (хруст), известный многим водителям. Признак – выработка шариков. Они настолько выработались, что свободно перекатываются по канавкам. Этот звук особенно слышно во время поворота, резкого ускорения или же при преодолении препятствий;
• Люфт вала. Что бы убедиться в наличии люфта нужно рукой взять полуось и подвигать ее в разные стороны. Если есть наличие дефектов и выработки механизма, вы почувствуете значительный люфт в рабочей области шруса.


Неисправность шрусов может произойти из-за отсутствия смазочного материала внутри механизма;

Грязь, вода, песок и все остальное, что может быть на трассе, попадает на шарнир и со временем приводит к его непригодности.

Окончательно в неисправности шрусов можно убедиться при появлении рывков при старте автомобиля и изменение его динамики. Но лучше не доводить автомобиль до такого состояния.

Подводя итоги, можно выделить несколько важных моментов. Внутренний шрус – действительно один из важных механизмов трансмиссии автомобиля. Его поломка происходит не часто, это зависит от того, насколько качественный материал был использован для изготовления и, как, в каких условиях водитель эксплуатирует свое транспортное средство. Совет: как только услышал посторонние звуки, а именно: треск, хруст и стук – непременно займись диагностикой или ремонтом шарнирами равных угловых скоростей.

Видео «Замена пыльника внутреннего ШРУСа»

На видеозаписи показано, как происходит процесс замены пыльника ШРУСа на Рено Логан, Сандеро.
