Принцип работы катушки зажигания ваз

Принцип работы и устройство катушки зажигания

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Катушка (модуль) зажигания — один из ключевых узлов автомобиля, обеспечивающих своевременное воспламенение топливовоздушной смеси и нормальную работу двигателя.

Устройство катушки зажигания

Назначение катушки зажигания — увеличить стандартное напряжение автомобиля (12 Вольт) в более высокий потенциал, что гарантирует появление мощной искры между электродами свечи . Итог — возгорание рабочей смеси, движение поршней, вращение коленчатого вала и движение машины.

Конструктивные особенности и виды катушки зажигания

Устройство катушки зажигания предельно просто. Основа узла — обычный двухобмоточный трансформатор. Между «первичкой» и «вторичкой» находится сердечник из стали. Защищается вся конструкция с помощью изолированного корпуса.

Каждая из обмоток имеет свои особенности:

— для «первички» используется толстый провод из качественной меди. Число оборотов — 100-150. Входное напряжение — 12 Вольт;

— «вторичка» наматывается поверх первичной обмотки. В ее составе — от 15 до 30 тысяч оборотов. В качестве материала (как и в первом случае) используется медная проволока, но уже с другим сечением.

Описанная выше система характерна для различных типов катушек — индивидуального и сдвоенного типа. Рабочее напряжение на «вторичке» устройства — 35 тысяч вольт.

Роль изолирующего состава выполняет трансформаторное масло, которое находится внутри изделия. Кроме изолирующей, масло выполняет еще одну функцию — защищает устройство от перегрева.

Виды катушек могут быть:

1. Общими. Такие устройства используются в авто, где есть или отсутствует распределитель. Конструкция данного изделия описана в разделе выше. В частности, устройство состоит из двух обмоток, сердечника из стали и внешнего корпуса. Сформированный импульс направляется к электродам свечей.

2. Индивидуальными. Устройства задействованы в авто с электронным зажиганием. Особенность — наличие «первички» внутри «вторички». Индивидуальное устройство устанавливается непосредственно на каждую свечу зажигания .

3. Сдвоенными. Они применяются в автомобилях с электронной организацией зажигания. Особенность такого устройства — наличие сдвоенных проводов, что гарантируют подачу искры сразу к двум камерам сгорания. При этом в такте сжатия будет только одна камера, а для второй воспламенение является холостым.

Как работает катушка зажигания?

Зная устройство узла, много проще понять и принцип работы катушки зажигания. К «первичке» подводится потенциал с АКБ (12 Вольт). После этого в трансформаторе создается магнитное поле.

Периодически подаваемое напряжение разрывается с помощью прерывателя, что приводит к сокращению магнитных потоков и формированию в обмотках ЭДС.

Теперь вспоминаем курс физики, где хорошо раскрыт закон ЭМИ (электромагнитной индукции). В нем сказано, что размер ЭДС непосредственным образом зависит от числа витков в контуре. Следовательно, во «вторичке» формируется более высокое напряжение.

Полученный потенциал передается непосредственно на электроды свечей, что способствует появлению искры и возгоранию подготовленной горючей смеси.

В более старых машинах ВАЗ напряжение от узла отходило ко всем свечкам при помощи распределителя. Минус устройства — недостаточная надежность, поэтому современные устройства объединяются в общую систему и расходятся на каждую свечку по отдельности.

Основные поломки и способы диагностики катушки

В процессе эксплуатации возможны следующие неисправности катушки зажигания:

• Сбои в работе двигателя;
• неустойчивость холостого хода;
• сложности в регулировке холостого хода;
• проблемы с пуском мотора или невозможность завода двигателя (особенно это проявляется в холодную погоду);
• отсутствие искры в одной или нескольких свечах;
• дергание во время начала движения и в период поездки.

При наличии подозрений на неисправность, важно знать, как проверить катушку зажигания . Действуйте по следующему алгоритму (на примере ВАЗ-2108—2109):

1. Готовьте инструмент, который понадобится для выполнения работ. Здесь необходим тестер (можно использовать обычный мультиметр, в котором есть режим омметра), а также ключ на «восемь» (он может быть рожковым или накидном).

2. Проведите подготовительные работы. В частности, проверьте узел без его демонтажа с автомобиля. Для этого отбрасывайте «минус» от источника питания, снимайте провод, отходящий от модуля, отсоединяйте провода, которые подключены к выводам катушки.

Для выкручивания винтов используйте ключ на «восемь». При этом запомните позицию проводов, чтобы при их возвращении на место не допустить ошибку.

Сама проверка осуществляется в несколько этапов:

1. Диагностика исправности первичной обмотки. Подсоединяйте один щуп мультиметра к выходу «Б», а второй — к выходу «К» (это начало и конец первичной обмотки). Ставьте переключатель в режим измерения сопротивления (оно должно находиться на уровне 0.4-0.5 Ом).

2. Диагностика исправности витков вторичной обмотки. Чтобы проверить данную часть катушки, подключайте щуп мультиметра к выходу «Б», а второй — к выводу самого провода. Измерения должны показать сопротивление на уровне 4.5-5.5 кОм.

3. Диагностика целостности изоляционного покрытия. Один из щупов тестера подключайте к выходу «Б» устройства, а вторым прикасайтесь к внешней части. В данном случае сопротивление должно находиться на уровне около 50 мОм и более. Если хотя бы одна из 3-х проверок была «провалена», то катушку нужно менять.

Полезные советы

При эксплуатации катушки зажигания нужно учитывать несколько полезных советов, возможно когда нибудь они вам пригодятся.

Нельзя оставлять зажигание включенным на длительное время (при условии, что двигатель не заведен). Такая оплошность приводит к уменьшению ресурса катушки и ее быстрой поломке.

Производите очистку и диагностику состояния изделия. Проверяйте качество фиксации проводников. Особое внимание уделяйте проводам, по которым проходит высокое напряжение. Кроме этого, убедитесь, что на кожух или во внутреннюю часть устройства не поступает влага.

Не отбрасывайте провода от устройства, когда зажигание активно. Если это необходимо сделать, то используйте специальные перчатки.

Как видно из статьи, устройство и работа катушки зажигания, а также ее обслуживание не должны вызвать проблем даже у начинающего автолюбителя. Главное — быть внимательным к своему автомобилю, обращать внимание на описанные выше неисправности и своевременно проверять катушку зажигания на наличие дефектов.

При выявлении поломок старайтесь не затягивать с заменой узла. В противном случае неприятности с заводом мотора могут застать в дороге.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

Катушка классической системы зажигания

Назначение

Катушка зажигания используется как высоковольтный повышающий трансформатор — накопитель электрической энергии в индуктивности, для создания на электродах свечи зажигания дугового разряда, продолжительностью 1-3 мс.

Принцип работы катушки зажигания

Рис. Катушка зажигания в разрезе: 1 — изолятор; 2 — корпус, 3 — изоляционная бумага, 4 — первичная обмотка, 5 — вторичная обмотка, 6 — клемма вывода первичной обмотки (обозначения: «1», «-«, «К»), 7 — контактный винт, 8 — центральная клемма высокого напряжения, 9 — крышка, 10 — клемма питания (обозначения: «+Б», «Б» «+», «15»), 11 — контактная пружина, 12 — скоба, 13 — наружный провод, 14 — сердечник.

На рисунке приведено изображение катушки зажигания в разрезе и одна из схем соединения обмоток. Повторим, изложенное ранее: катушка — это трансформатор с двумя обмотками намотанными на специальный сердечник.

Вначале намотана вторичная обмотка тонким проводом и большим количеством витков, а сверху на нее намотана первичная обмотка толстым проводом и небольшим количеством витков. При замыкании контактов (или другим способом) первичный ток постепенно нарастает и достигает максимального значения, определяемого напряжением аккумуляторной батареи и омическим сопротивлением первичной обмотки. Нарастающий ток первичной обмотки встречает сопротивление э.д.с. самоиндукции, направленное встречно напряжению аккумуляторной батареи.

Когда контакты замкнуты, по первичной обмотке протекает ток и создаёт в ней магнитное поле, которое пересекает и вторичную обмотку и в ней индуцируется ток высокого напряжения. В момент размыкания контактов прерывателя как в первичной, так и во вторичной обмотках наводится э.д.с. самоиндукции. Согласно закону индукции вторичное напряжение тем больше, чем быстрее исчезает магнитный поток, созданный магнитотоком первичной обмотки, чем больше отношение чисел витков и тем больше первичный ток в момент разрыва.

Такая конструкция характерна при построении систем зажигания с использованием контактов прерывателя. Ферромагнитный сердечник может насыщаться первичным током, что приводило бы к уменьшению накапливаемой в магнитном поле энергии. Для уменьшения насыщения используют разомкнутый магнитопровод. Это позволяет создавать катушки зажигания с индуктивностью первичной обмотки до 10 мГн и первичном токе 3-4 А. Выше ток нельзя использовать т.к. при этом токе может начаться обгорание контактов прерывателя.

Если в катушке индуктивность Lk = 10 мГн и ток I = 4 А,то в катушке можно запасти энергии W не более 40 мДж при КПД = 50 % (W = Lk * I * I/2). При некотором значении вторичного напряжения между электродами свечи зажигания возникает электрический разряд. Из-за возрастания тока во вторичной цепи вторичное напряжение резко падает до, так называемого, напряжения дуги, которое поддерживает дуговой разряд. Напряжение дуги остаётся почти постоянным до тех пор, пока запас энергии не станет меньше некоторой минимальной величины. Средняя продолжительность батарейного зажигания составляет 1,4 мс. Обычно этого достаточно для воспламенения топливовоздушной смеси. После этого дуга исчезает; а остаточная энергия расходуется на поддержание затухающих колебаний напряжения и тока. Продолжительность дугового разряда зависит от величины запасённой энергии, состава смеси, частоты вращения коленвала, степени сжатия и пр. При увеличении частоты вращения коленвала время замкнутого состояния контактов прерывателя уменьшается и первичный ток не успевает нарасти до максимальной величины. Из-за этого уменьшается запас энергии, накопленной в магнитной системе катушки зажигания и понижается вторичное напряжение.

Отрицательные свойства систем зажигания с механическими контактами проявляются при очень малых и высоких частотах вращения коленвала. При малых частотах вращения между контактами прерывателя возникает дуговой разряд, поглощающий часть энергии, а при высоких частотах вращения вторичное напряжение уменьшается из-за «дребезга» контактов прерывателя. Контактные системы за рубежом давно не применяются. По нашим дорогам ещё колесят ам, выпущенные в 80 х годах.

Некоторые катушки зажигания работают с добавочным резистором. Функциональная схема соединения такой катушки с контактной системой зажигания приведена рядом.

Рис. Схема соединения катушки зажигания с контактной системой зажигания: 1 — свечи зажигания, 2 — распределитель, 3 — стартер, 4 — замок зажигания, 5 — втягивающее реле стартера, 6 — добавочное сопротивление, 7 — катушка зажигания.

Схема соединения обмоток катушки другая. На пусковых режимах, когда напряжение на аккумуляторной батарее падает, добавочный резистор закорачивается вспомогательными контактами втягивающего реле стартера или контактами дополнительного реле включения стартера, что обеспечивает первичной обмотке катушки зажигания рабочее напряжение 7-8 В. На рабочих режимах двигателя напряжение питания 12-14 В. Добавочные резистор наматывается обычно из константановой или никелевой проволоки. Если проволока никелевая, то такое сопротивление называют вариатором из-за изменения сопротивления от величины протекающего по нему тока: чем больше ток, тем выше температура нагрева и выше сопротивление. На повышенных частотах вращения коленвала сила первичного тока падает, нагрев вариатора ослабевает и его сопротивление уменьшается. Тж. вторичное напряжение зависит от тока разрыва в первичной цепи, то применение вариатора даёт возможность снизить вторичное напряжение при малой и повысить — при большой частоте вращения коленвала двигателя.

В транзисторных системах зажигания прерывание первичного тока осуществляется силовым транзистором. В таких системах первичный ток увеличен до 10 — 11 А. Используются катушки зажигания с низким сопротивлением первичной обмотки и высоким коэффициентом трансформации. Приведем образцы осциллограмм, снятых в исправной системе на первичной и вторичной обмотках катушки зажигания.

Рис. Осциллограмма первичной обмотки.

Рис. Осциллограмма вторичной обмотки.

Форма осциллограмм очень похожа, т.к. обмотки катушки связаны между собой трансформаторной связью (взаимной индукцией). Катушки контактно-транзисторных и транзисторных систем зажигания имеют классическую конструкцию: маслонаполненные, с разомкнутым магнитопроводом, в металлическом корпусе. Приведём некоторые данные по выпускавшимся отечественным катушкам зажигания.

Как водно из таблицы катушки зажигания отличаются количеством витков в обмотках и коэффициентом трансформации в различных системах зажигания. Конструкции катушек мало отличались.

Расположение

Под капотом на крыле или на разделительной панели между подкапотным пространством и салоном автомобиля. Иногда непосредственно на двигателе.

Неисправности катушки зажигания

Основная неисправность обрыв первичной или вторичной обмоток. Иногда от перегрева срабатывает аварийный клапан давления масла. После слива масла катушка выходит из строя. Некоторые катушки продолжают работать даже при обрыве вторичной обмотки, при этом при дросселировании наблюдаются пропуски искрообразования.

При длительной эксплуатации ам изоляционные свойства материалов, применяемых в катушках зажигания теряют свойства и случаются высоковольтные прогары, позволяющие «уходить» части заряда на массу. При осмотре катушки зажигания такую неисправность легко обнаружить по серому следу на поверхности изолятора катушки (похож на след от простого карандаша) или чернота прогара с частично обугленной поверхностью.

Необходимо осмотреть разъем высоковольтного (ВВ) провода, выходящего из катушки зажигания. В 70% случаев там окисленная поверхность или ржавчина. В таком случае обязательно проверьте центральный высоковольтный провод. Сопротивление его должно быть не более 20 кОм. Нередкая ситуация: высоковольтный провод прозванивается, сопротивление до 20 кОм, а осциллограмма горения на всех цилиндрах одинаково неправильная. При резком дросселировании осциллограмма горения ещё сильнее искажается, наблюдается хаотичное искрообразование и только замена центрального ВВ провода приносит положительный результат.

Методика проверки

Проверку производить при подключённом автомобильном осциллографе. Формы осциллограмм такие же, как и у микропроцессорных катушек зажигания. Измерить значения сопротивлений первичной и вторичной обмототок.

Схема и устройство катушки зажигания автомобиля

Трудно представить жизнь современного человека без автомобиля. Поддержание автотранспортного средства в порядке – одна из главных задач любого водителя, ведь от этого зависит качество вождения и безопасность на дороге. Машину можно назвать своеобразным домом на колёсах, а любому дому нужен трансформатор, который распределит ток по всем частям. Таким трансформатором в автомобиле служит катушка системы зажигания, преобразующая низковольтный ток от батареи аккумулятора, генератора в высоковольтный (электрический импульс). Схема катушки зажигания такова:

• от катушки выводятся «+» вместе с «-», где плюс присоединяется к плюсу аккумулятора, а минус подключается к распределителю тока;
• коммутатор, позволяет контролировать напряжение бобины, бывает механическим и более современным – электронным;
• первичная обмотка состоит из нескольких оборотов уплотнённых проводов, которые используются для проведения напряжения низкого ряда (к примеру, 12 Вольт). Провода изолируется, что позволяет избегать резких изменений напряжения или замыкания;
• вторичная высоковольтная обмотка состоит из большего числа оборотов тонкого шнура и проводит напряжение высокого ряда (25000-35000 Вольт);
• распределитель (трамблер) даёт напряжение в свечи зажигания, где идёт сжатие, после чего испарения бензина начинают гореть.

Схема катушки зажигания

Строение катушки зажигания

Принцип работы легче представить, если знать, как устроена бобина и её составляющие элементы. Автомобильная катушка зажигания – устройство с сердечником из железа, который усиливает магнитное поле. Вокруг него наматывается вторичная обмотка (до 30000 витков). Поверх располагается первичная обмотка, имеющая 100-300 обмоток. Обмотки с одной стороны скрепляются между собой, а другие концы уходят к аккумулятору – от первичной обмотки, к трамблеру – от вторичной. Скреплённые между собой концы обвивки присоединяются к коммутатору тока. Поверх устройства устанавливается корпус с крышкой с изоляцией. Бобина наполняется трансформаторным маслом, чтобы избежать нагрева от тока.

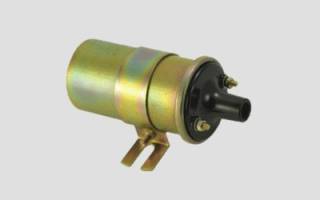

Катушка зажигания

Принцип действия бобины

Как работает катушка?

1. Постоянный ток идёт сквозь первичную обвивку.
2. Поршень поднимается к верхней точке.
3. При образовании искры цепь разрывается коммутатором.
4. Вследствие чего образуется высокое напряжение во вторичке, которое по высоковольтным проводам идёт к свече.
5. В свече цилиндра происходит образование искры.
6. Начинается сгорание топлива.

На разных видах автотранспорта могут применяться бобины, имеющие не один вывод:

• в двигателях с чётным количеством цилиндров искра возникает на первой и второй свече одновременно, для чего нужна двухискровая катушка. Горючее сгорает в одном из цилиндров, во втором происходит разряжение искры;
• индивидуальные катушки зажигания используются, когда у всех свечей есть отдельные бобины, но обвивки перемещаются: первичная (с внутренним сердечником) уйдёт под вторичную (имеет наружный сердечник). Напряжение высокого характера из вторички направляется на свечу зажигания через наконечник. Диод высокого напряжения позволяет вторичной обвивке усекать поступление тока.

Параметры оценки катушки зажигания:

• индуктивность: первичная обмотка позволяет сберегать некоторое количество энергии. Высокий показатель индуктивности говорит о большом объеме накопленной энергии;
• коэффициент трансформации, который даёт представление о том, насколько первичное напряжение стало больше (числовое соотношение вторичной и первичной витков катушки);
• сопротивление первичной (0,25-0,55 Ом) и вторичной (2-25 кОм) обмоток. Мощность и энергия искры снижаются, если сопротивление первичной обмотки повышается;

Если сопротивление обмоток не соответствует заявленному, то данный факт свидетельствует о поломке бобины.

• энергия искры (0,05-0,1 Дж). Для работы свечей зажигания без перебоев величина напряжения катушки обязано быть больше величины напряжения для пробивания люфта промеж электродами в 1,5 раза;
• напряжение люфта промеж электродами свечей: во время начального запуска мотора необходимо высокое напряжение для пробивания люфта и появления искры (холодное топливо и низкая температура в камере сгорания могут мешать данному процессу).

Добавочное сопротивление

Иногда вслед за первичной обмоткой бобины добавляется дополнительный резистор. Что такое добавочное сопротивление (резистор)? Оно необходимо для регуляции силы тока, который при переизбытке может повышать температуру катушки. Материал, из которого сделан резистор (сплав стали), позволяет уменьшить силу тока, благодаря электрическому сопротивлению.

Если сел аккумулятор, нельзя заставлять мотор заработать с помощью рукоятки пуска. Правильно будет присоединить к резистору проволоку на короткий срок.
