Из практики применения тюнинговых распредвалов у читателей может сложится мнение, что серийный распредвал является ущербным и дефективным, мол тюнинговые валы лучше. На самом деле, чем отличаются тюнинговые валы? Всего-лишь бОльшим подъемом клапана, более широкими фазами и перекрытием. Но так ли это всё нужно для тюнинга? Примеры применения овощного распредвала Нуждин 10.42 с фазой 253 градуса убедительно показали, что доработанная головка в огромной степени влияет на конечный результат тюнинга. В итоге “овощной вал” выдает на-гора удивительные результаты – хорошие низы и середину, свойственные всем низовым валам и отличные верхи – благодаря доработке головки! При этом расход топлива остается на заводском уровне, чего не скажешь о широкофазных валах, где расход моментально подскакивает на несколько литров, пропадают ровный холостой ход и тяга на низах.
А что если использовать при тюнинге ВАЗовского 8-ми клапанника серийный распредвал ВАЗ 2110? При этой мысли любой производитель тюнинговых валов невольно поперхнется, т.к. это сулит ему исчезновение потенциального клиента-покупателя его тюнинговых валов. Данная мысль давно уже нами обсуждалась, и некоторые клиенты просили показать результаты тюнинга двигателя именно с серийным распредвалом. Но как можно поднять мощность и крутящий момент двигателя, без установки тюнингового вала?! Очень просто – доработав головку и снизив механические потери двигателя. Опыт в этом направлении нами накоплен огромный.
Что может сулить серийный распредвал? Подъем клапана у него всего 9.6 мм, фаза еще меньше, чем у нуждинского 10.42. А сулить он будет тихий холостой ход, малый расход топлива и тягу на низах.
Зимой 2012 года мы нашли клиента, который согласился на эксперимент. Человек уже в годах, пожилой, много ездит по трассе, частенько – к родственникам в Башкирию, и его совершенно не устраивала мощность серийного двигателя ВАЗ 2111 на его автомобиле ВАЗ 2114. С его слов – “кочегаришь, кочегаришь, пока раскочегаришь – никого обогнать не успеваешь, не едет она!“. В общем, требовалось повысить мощность двигателя, без значительного форсирования и больших вложений денег – клиент был ограничен в средствах.
Пробег мотора – около 200 тыс.км. После снятия головки клиента поставили перед условием – блок обязательно капиталить. И тут мы решили делать не просто капиталку, а имплантировать в восьмиклапанный двигатель ВАЗ 2111 облегченную поршневую от Лады Приоры. Напомню, это было еще до начала продаж Лады Гранты, где те же самые идеи были воплощены в обновленном восьмиклапаннике с облегченной поршневой. Но там поршень имеет лунку, а у нас поршень – плоский.
Итак, блок был снят, коленвал оказался в идеальном состоянии – его шлифовать не стали. Вкладыши – все новые, шатунные – приоровские. Сальники, все прокладки – всё заменено на новое. Шатуны, поршни и пальцы – облегченные, от Приоры. Поршень диаметром 82.5 мм под расточку. В блок врезали форсунки охлаждения поршней, цилиндры расточили и отхонинговали на станке SUNNEN (платовершинная хонинговка).
Поршневые кольца – наборные.
Фото камеры сгорания показывать не будем, это наше ноу-хау. Были расточены и прошлифованы каналы в головке, установлены бронзовые направляющие, облегченные на ЧПУ-станке клапана, импортные сухари, маслосъемные колпачки GOETZE, специальным образом доработанные камеры сгорания, и самое главное – серийный распредвал ВАЗ 2110! Регулировочные шайбы доработаны по RS-технологии.

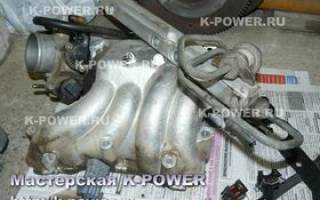

Накрываем этой головкой подготовленный блок цилиндров. Напоминаю, объем остался без изменений – 1.5 литра, но установлена облегченная поршневая от Приоры. Шкив распредвала остаётся серийный, так же как и впускной коллектор и ресивер – на тюнинговый ресивер финансов уже не хватило. Дроссель так же стандартный. Выхлоп – так же серийный, без катализатора.
После запуска двигателя, программу в контроллере переписали (произведя чип-тюнинг).
Признаться, с публикацией отчёта мы тянули – набирали статистику эксплуатации двигателя, смотрели на результаты, собирали данные по расходу топлива.
На сегодняшний день, мотор прошёл около 10 тысяч километров, и накоплены следующие данные:
1) Шумность двигателя заметно снизилась, что благоприятно ощущается как в городе, так и на трассе. Облегченная ШПГ снижает уровень шума и вибраций от двигателя;
2) Расход масла – на нулевом уровне, благодаря наборным кольцам;
3) Расход топлива не увеличился – в зимний период машина расходовала 6.8-7 литров, после доработки расход остался на прежнем уровне!
4) Владелец очень доволен результатом – на трассе машина стала лёгкой на подъем, быстро набирает обороты, обгоны перестали быть проблемой.
Теперь посмотрим график ВСХ.
Мощность двигателя – 100 л.с. на оборотах 5600, максимальный крутящий момент 14.3 кг на 4600 об. Отметим абсолютно ровную полку крутящего момента в диапазоне с 3000 до 5000 об!
Сравним результаты с давней работой, где на такой же 2114 с объемом 1.5 и стандартным “тяжелым низом” была доработана головка и установлен уфимский “низовой” 26 распредвал. Напомню, в той работе была получена мощность 96 л.с. при 5300 об и 14.3 кг момента на 4300 об. Графики идут почти “ноздря-в-ноздрю”, но есть некоторые отличия. Пунктиром – графики 100-сильной машины с серийным валом, толстые линии – двигатель с 26-м валом. Мы видим, что благодаря облегченному низу серийный распредвал после 4500 об превышает по мощности результаты 26-го вала – график тянется выше и дальше. Низы с 1000 до 2000 об однозначно за серийным распредвалом – преимущество значительное. В диапазоне 2000-2500 серийный валик уступает в моменте на 0.4 кг – возможно здесь какую-то роль сыграли длинные шатуны (133 мм против 121 мм у 2110-х шатунов).
В заключении можно отметить следующие – серийный распредвал 2110 вполне можно использовать для тюнинга двигателя, получая неплохие результаты по крутящему моменту и мощности. При установке тюнингового ресивера и дросселя с увеличенной заслонкой – мощность возрастёт еще более.
Данный двигатель прекрасно подходит для перемещения по городу и трассе, он экономичен как по расходу топлива, так и по затраченным на него средствам. Мастерская K-POWER рекомендует данный вариант для людей среднего и пожилого возраста, для которых на первом месте стоят топливная экономичность, тихая и спокойная работа двигателя, высокий ресурс, а повышенная мощность является залогом активной безопасности на трассе.
Статья написана: 28 мая 2012 г.
Автор статьи, фото-видео материалов: © Квазар
Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.
Приора прокладка на ваз 21083
 |
| Наименование | Наличие | Цена | |
|---|---|---|---|
| LADA 21230-1200030-81 ТРУБА ПРИЕМНАЯ ВАЗ 2123 ЛАДА-ИМИДЖ |  |
1 297 руб. 1 068 руб. | |
Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер, вся информация носит ознакомительный характер и ни при каких условиях не является публичной офертой. Подробную информацию о наличии и стоимости указанных товаров и (или) услуг уточняйте у менеджеров отдела клиентского обслуживания.
Москва
Огородный проезд, 9Ас1
8 (495) 989-14-12
Болотниковская, 47соор1
8 (495) 989-14-12
Бусиновская Горка, 1ас6
8 (495) 989-14-12
Авиамоторная, 65с1
8 (495) 989-14-12
Подольск
Быковская, 11
8 (495) 989-14-12
Дорожная, 12
8 (495) 989-14-12
Химки
Заводская, вл11
8 (495) 989-14-12
Люберцы
Красная 1
8 (495) 989-14-12
Ногинск
5-я Доможировская, 4
8 (495) 989-14-12
Санкт-Петербург
Минеральная, 6
8 (812) 242-81-10
Рабочая, 7Л
8 (812) 242-81-10
Ростов-на-Дону
Королёва, 5/2
8 (863) 333-28-30
проспект Стачки, 292А
8 (863) 333-28-30
Уфа
Лесотехникума, 49/1А
8 (347) 229-47-33
Сельская Богородская улица, 27А
8 (347) 229-47-33
Новоуфимская, 18
8 (347) 229-47-33
Стерлитамак
Западная 5А
+7 3473 30-60-09
Архангельск
Дачная, 59
8 (8182) 60-88-18
Северодвинск
Портовая, 1
8 (8184) 54-87-78
Держатель для очков
со скидкой 19 %
Комплект веерных форсунок универсальных на гайке
со скидкой 19 %
Герметик loctite 574 оранжевый в шприце 20 мл
со скидкой 19 %
Обратный клапан омывателя «Мини»
со скидкой 19 %
Обратный клапан омывателя
со скидкой 19 %
Подогревы сидений svkavtomagiccomfort-40 встраиваемые
со скидкой 10 %
Кисточка с краской для подкраски сколов и царапин
со скидкой 15 %
Коврик аккумулятора резиновый
со скидкой 19 %
Ремкомплект прокладок для автомобилей с карбюраторным двигателем.
Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии
Этот товар выбрали 2 покупателя
Комплект прокладок двигателя.
(Вид товара может отличаться от указанного на изображении).
Варианты доставки товара
Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.
Посылка Почтой России
 |
Доступные способы оплаты:
- Наложенный платеж (оплата при получении)
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Отправка по всей России. Срок доставки — от 5 до 12 дней.
Посылка Почтой России 1 класс
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Курьерская доставка по г. Тольятти
 |
Доступные способы оплаты:
- Наличными при получении
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Срок доставки от 1 до 12 часов.
Самовывоз с нашего склада
 |
| Модель блока цилиндров | Dc(мм) | H(мм) | Lc(мм) | d(мм) |
|---|---|---|---|---|
| ВАЗ 21083 | 82.00 +0,05 | 194.80 -0,10 | 89.00 | 54.52-0,013 |
| ВАЗ 2110 | 82.00 +0,05 | 194.80 -0,10 | 89.00 | 54.52-0,013 |
| ВАЗ 2112 | 82.00 +0,05 | 194.80 -0,10 | 89.00 | 54.52-0,013 |
| ВАЗ 11183(ВАЗ 21114) | 82.00 +0,05 | 197.10 -0,10 | 89.00 | 54.52-0,013 |
| ВАЗ 11193 | 82.00 +0,05 | 197.10 -0,10 | 89.00 | 54.52-0,013 |
| ВАЗ 21126 | 82.00 +0,03 | 197.10 -0,10 | 89.00 | 54.52-0,013 |
| ВАЗ 11194 | 76.50 +0,03 | 197.10 -0,10 | 89.00 | 54.52-0,013 |
Dc – Диаметр цилиндра блока ВАЗ;
H – Расстояние между верхней плоскостью блока и осью коленчатого вала (высота блока ВАЗ);
Lc – Расстояние между осями соседних цилиндров блока (межцилиндровое расстояние);
d – Диаметр расточки опор коленчатого вала (под коренные вкладыши).
После хонингования поверхностей цилиндров, осуществляется контроль диаметра. По результатам замера, присваивается класс цилиндра. Для блоков: ВАЗ 21083, ВАЗ 2110, ВАЗ 2112, ВАЗ 11183, ВАЗ 21114, ВАЗ 11193 – определены пять размерных групп. Классы размеров обозначаются буквами: A, B, C, D, E . К блокам, 11194 и 21126, предъявляются более высокие требования к точности изготовления. Для цилиндров этих блоков определены только три класса:A, B, C. Буквенное обозначение класса цилиндра наносится на нижнюю плоскость блока, напротив каждого цилиндра. Для каждого номинального диаметра цилиндра, приняты свои размерные классы.
| Класс | A | B | C | D | E |
|---|---|---|---|---|---|
| Диаметр цилиндра 76.5 (мм), | 76,500-76,510 | 76,510-76,520 | 76,520-76,530 | – | – |
| Диаметр цилиндра 82 (мм), | 82,000-82,010 | 82,010-82,020 | 82,020-82,030 | – | – |
| Диаметр цилиндра 82 (мм), блок ВАЗ:
21083, 2110, 2112, 11183, 21114, 11193. | 82,000-82,010 | 82,010-82,020 | 82,020-82,030 | 82,030-82,040 | 82,040-82,050 |
Цилиндру с определенным классом, подбирается поршень соответствующего класса. Подбором поршней добиваются зазора 0.03-0.05 мм, между поверхностями поршня и цилиндра.
Необходимость контроля состояния цилиндров может возникнуть, когда появляются внешние признаки износа цилиндра или деталей шатунно-поршневой группы. В качестве таких проявлений могут быть: стуки в двигателе, пониженное давление в системе смазки, низкая компрессия, высокий расход масла(более 0.7-1.0 л. на 1 тыс.км).
Существует определение, где ресурс двигателя определяется, как пробег до прихода в непригодное для нормальной эксплуатации состояние, не устраняемое регулировкой. Техническая документация на автомобиль не содержит, к чему-либо обязывающих производителя, данных о ресурсе двигателя. Во многом это обусловлено тем, что ресурс двигателя зависит от нескольких факторов: качества комплектующих, качества сборки и от выполнения всех технических требований связанных с эксплуатацией автомобиля. Выполнение или не выполнение этих условий приводит к тому, что ресурс, является очень условной характеристикой. В зависимости от условий эксплуатации двигателя и соблюдения технических требований, необходимость капитального ремонта двигателя может возникнуть после 120 – 250 тыс. км. пробега автомобиля. Однако есть примеры, когда эти сроки могут сильно отличаться как в большую, так и в меньшую сторону. Ресурс двигателя для моделей ВАЗ 21126, ВАЗ 11194 был определен в 200 тыс. км. пробега автомобиля.
Определение износа цилиндров производятся путем замера диаметров на уровне нескольких поясов, во взаимно перпендикулярных направлениях. На поверхности цилиндра, на расстоянии не более 5 мм от верхней плоскости блока, находится зона где износ отсутствует, а размер соответствует номинальному диаметру цилиндра. Если на одном из контрольных участков, будут выявлены отклонения номинального диаметра превышающие 0,15 мм, то необходимо произвести расточку цилиндров блока с последующим их хонингованием до ближайшего ремонтного размера.
Для увеличения сроков эксплуатации блоков, определены два ремонтных размера. Каждый ремонтный размер отличается от предыдущего размера на 0,4 мм. В таблице представлены ремонтные размеры цилиндров блока, их промежуточные размеры под расточку и хонингование.
Ремонтным размерам цилиндров подбираются ремонтные размеры поршней соответствующего класса. В итоге, добиваются величины зазора в 0,03-0,05 мм между цилиндром и поршнем. Слишком маленький, как и слишком большой зазор, могут привести к повышенному износу.
| Ремонтный размер цилиндра, мм | Класс поршня и цилиндра | Диаметр поршня(справочн.), мм | Диаметр цилиндра после расточки, мм | Диаметр цилиндра после хонингования, мм |
|---|---|---|---|---|
| 82,4 | A | 82,34-82,35 | 82,37-82,38 | 82,40-82,41 |
| B | 82,35-82,36 | 82,38-82,39 | 82,41-82,42 | |
| C | 82,36-82,37 | 82,39-82,40 | 82,42-82,43 | |
| D | 82,37-82,38 | 82,40-82,41 | 82,43-82,44 | |
| E | 82,38-82,39 | 82,41-82,42 | 82,44-82,45 | |
| 82,8 | A | 82,74-82,75 | 82,77-82,78 | 82,80-82,81 |
| B | 82,75-82,76 | 82,78-82,79 | 82,81-82,82 | |
| C | 82,76-82,77 | 82,79-82,80 | 82,82-82,83 | |
| D | 82,77-82,78 | 82,80-82,81 | 82,83-82,84 | |
| E | 82,78-82,79 | 82,81-82,82 | 82,84-82,85 |
Для блоков цилиндров мод.21126, мод.11194 ремонтные размеры цилиндров не определены. Для этих двигателей, ОАО АВТОВАЗ осуществляет закупку шатунно-поршневых комплектов только номинального диаметра классов A, B, C. Считается, что увеличенный ресурс двигателя позволяет отказаться от ремонтных расточек цилиндра. В случае критического состояния цилиндров, владельцу необходимо будет решать – приобретать новый блок, шатунно-поршневые комплекты и пр. или производить расточку цилиндра и переводить двигатель на “не родную” поршневую. На рынке уже появились шатунно-поршневые комплекты, других производителей. Предлагаются ремонтные комплекты (поршень, кольца, шатун, палец) на двигатели ВАЗ 21126 и ВАЗ 11194. Однако, в случае расточки цилиндров, могут возникнуть проблемы с возможностью воспроизвести специальное хонингование по технологии фирмы Federal Mogul.
