Пропановая горелка для пайки своими руками

Как сделать самодельную газовую горелку для пайки

Изготовить газовую горелку для пайки можно самостоятельно. Конструкция имеет разную конфигурацию.Часто размеры не превышают длины шариковой ручки. Применяется она для разогрева металла с целью последующего закаливания или проведения сварочных работ. В некоторых случаях изготавливается горелка для разогрева битума на крыше. Самодельные приспособления обходятся значительно дешевле покупных аналогов.

Описание принципа работы

Принцип работы газовой горелки основан в направленной подаче смеси газа и кислорода. При этом подающий факел удерживает постоянную форму и температуру. Как результат, после разогрева 2 поверхностей образуется их герметичное соединение при помощи расплавленного припоя. Этот материал должен обладать достаточной адгезией, хорошо прилипать к раскаленным поверхностям и обладать прочностью после остывания. Газовая горелка обеспечивает такую температуру припоя, чтобы он становился вязким. При этом общий нагрев не должен превысить температуру плавления основного материала.

В некоторых случаях применяется небольшой нагрев. Это требуется тогда, когда нужно демонтировать деталь, посаженную по прессовой посадке. Например, втулка или подшипник. Особенно это применимо к случаям, когда детали имеют разный коэффициент расширения. Еще нагрев используется в работах, когда сварку применить нельзя.

Процесс изготовления своими руками

Чтобы сделать самодельное оборудование, нужно учесть некоторые нюансы:

Устройство на выходе дает температуру 1000 градусов. Поэтому при изготовлении используются тугоплавкие металлы.
Важное условие безопасной работы — это надежный кран. В случае аварии он должен быстро перекрыть поток воздуха.
Надежность узла подключения к газу.

Горелку газовую ручную для пайки своими руками можно изготовить в виде миниатюрного приспособления. Для изготовления такого мини-оборудования понадобятся материалы:

латунные или медные трубки;
брусок дерева;
силикон или фторопласт в качестве уплотнительного материала.

Чертеж приспособления состоит из корпуса в виде трубы, заканчивающейся форсункой. С другой стороны устанавливается шланг для подачи газа. Форсунка оснащается рассекателем для регулировки пламени.

Газовая горелка для пайки своими руками изготавливается в следующем порядке:

Для изготовления корпуса горелки используется латунь в виде куска трубки. Длина подбирается исходя из расчетов удобства работы.
В качестве ручки используется отслужившее основание паяльника или же она изготавливается из бруска дерева. В осевой части сверлится отверстие под форсунку. Фиксируется она эпоксидной смолой.

К трубке крепится кран с помощью силикона.
С другой стороны трубка глушится и в ней проделывается отверстие 0,2- 0,3 мм. Для этого используются специальное сверло и патрон.
После этого горелка зажимается в тисках и с помощью молотка отверстие расплющивается до 0,1 мм.
Наждачной бумагой устраняются все заусенцы.

Рассекатель можно устроить из латунной трубки, которая больше диаметра горелки. Крепление ведется параллельно корпусу. Работать система будет по принципу туристического примуса. В месте, где из форсунки выходит газ, образуется разряжение и происходит засасывание воздуха.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

В большей игле посередине сверлится отверстие, которое должно быть чуть больше диаметра меньшей иглы.
В это отверстие водится игла шприца с таким расчетом, чтобы она на несколько мм. выходила из конца большей иглы.
Место стыка герметизируется при помощи медной проволоки и последующей пайки.
С обеих противоположных сторон иглы соединяются с 2 капельницами.
Противоположный конец одной из капельниц соединяется с баллончиком для зажигалок.
Конец второй капельницы крепится к компрессору.
Все места стыков плотно герметизируются.

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор, заменить его можно пластиковой бутылкой:

В донышке бутылки проделывается отверстие и в него вкручивается ниппель или золотник.
В крышке от бутылки сверлится отверстие и в него вставляется корпус от шприца без поршня и иглы.
Это место герметизируется.
Крышка навинчивается на бутылку.
Корпус шприца подключается к системе, соединенной с тонкой иглой.
Через ниппель в бутылку закачивается воздух.

Горелка готова к использованию.

Конструкция устройства с пьезоподжигом

Портативная газовая горелка с пьезоподжигом для пайки характеризуется формированием устойчивого факела пламени. Устройство состоит из баллона, в котором находится газ. Сверху устанавливается насадка. Крепится она при помощи шланга-переходника.

Такой конструкции не требуется подогрев, она не засоряется и в ней не скапливаются запахи. Имеет небольшие габариты, вес и стоимость.

Задача пьезоподжига состоит в автоматическом поджоге топлива. Это удобно при отсутствии спичек. Однако это и самая уязвимая часть конструкции. При правильном уходе он прослужит длительное время.

Газовая горелка для пайки в домашних условиях — нужная вещь. С ее помощью ремонтируются медные и латунные вещи. Это детали, входящие в состав радиаторов и теплообменников. Большую помощь оказывает прибор во время ремонта кузова автомобиля, когда высокая температура может вызвать коробление металла.

Газовая горелка своими руками: варианты для домашних дел

Хотите узнать, как сделать горелку своими руками в домашних условиях? Предлагаю сразу 2 инструкции: сборку обычной горелки для укладки кровельных материалов и изготовление высокотемпературного резака. Изготовив инструменты по предложенным схемам, вы сможете разогреть кровельный битум, плавить олово и резать легкоплавкие металлы.

Все, что нужно знать о газовых горелках

Газовая горелка (ацетиленовая или пропановая) – это инструмент, с помощью которого можно получить пламя с изменяемыми температурой пламени и размером факела;

Переносная инфракрасная горелка также работает на газу, но не относится к инструменту.

Есть еще инфракрасная газовая горелка, но она относится не к режущим инструментам, а к обогревателям. Нагревательный элемент для равномерного распределения тепла располагается излучателем к верху и трансформирует тепловую энергию в инфракрасное излучение. Регулировка температуры и интенсивности обогрева осуществляется настроечным вентилем.

Собираем за 10 минут горелку для укладки рубероида

Для сборки понадобится:

Форсунка и кран со старой газовой плиты (и ту, и другую деталь можно купить на строительном рынке. Цена копеечная);
Газовый баллон (можно обойтись походным баллоном с объемом 10-20 литров);
Соединительный шланг с накидными хомутами.

Иллюстрация	Описание этапа
	Соединяем форсунку с краном. Подсоединяем кран через патрубок к форсунке.
	Соединяем газовый баллон с горелкой шлангом. Соединения обязательно стягиваем накидными хомутами.

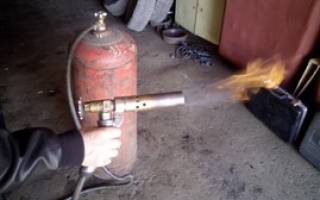

	Пробный запуск. При закрытом кране на горелке, открываем подачу с баллона. Подносим зажжённую спичку к соплу и открываем кран подачи газа.
	Регулировка факела. Поток пламени регулируем, поворачивая кран: против часовой стрелки – больше, по часовой стрелке – меньше.

Самодельная газовая горелка по эффективности и безопасности применения не хуже покупного инструмента. Уверен, что инструмент, собранный по предложенной инструкции, будет вам полезен.

Сборка портативного резака для домашней мастерской

Этот компактный инструмент, несмотря на небольшую мощность, дает пламя с температурой до +1000°С. Чтобы сделать газовую горелку в домашних условиях, нам понадобятся следующие материалы:

Читать еще: Мотор дворников ваз характеристики

Насосная игла для накачивания мячей;
Тонкая игла от одноразового шприца;
Пластиковая бутылка объемом 1,5-2 литра;
Два комплекта капельниц с зажимами;
Медная проволока диаметром 0,5 мм;
Флюс и принадлежности для пайки;
Ниппель от велосипедной или автомобильной камеры;
Термоклей и пистолет.

Схема сборки портативной горелки, которую мы соберем

На монтажной схеме показана горелка портативного безинжекторного резака. Дальше расскажу, как своими руками сделать инструмент по предложенной схеме.

Иллюстрация	Описание этапа
	Делаем отверстие в игле. Отступив от конца иглы 10 мм, делаем поперечный надрез треугольным напильником, так, чтобы образовалось небольшое отверстие.
	Выгибаем иглу. Иглу от шприца, с помощью плоскогубцев, выгибаем под углом 135°. Стараемся работать аккуратно, чтобы не пережать и не деформировать сквозной канал в игле .
	Стачиваем острый край иглы. Выгнутую иглу стачиваем о напильник или об точильный камень, так, чтобы не осталось острия. Длина участка иглы от сгиба до сточенного торца должна равняться длине от конца толстой иглы до проделанного в ней отверстия.
	Соединяем иглы в один узел. Тонкую согнутую иглу проталкиваема в отверстие. В итоге, конец тонкой иглы должен выпирать из толстой иглы не более, чем на 1 мм.
	Намотка медной проволоки. Участок, где тонкая игла входит через боковое отверстие в толстую иглу, проматываем медной проволокой. Витки обмотки делаем как можно плотнее друг к другу.
	Обработка флюсом. Сделанную намотку обрабатываем флюсом перед пайкой. Не используйте канифоль, так как при работе с флюсом, пайка липнет лучше.
	Пайка. Пропаиваем оловянным припоем проволочную намотку. Прогреваем витки паяльником, чтобы припой прошел к игле. В итоге, пропаянный участок соединения игл должен быть полностью герметичным.
	Подключаем собранный смеситель. К ранее собранному узлу подсоединяем 2 трубки капельницы. Одна трубка подключается к тонкой, а другая к толстой игле. На трубки капельницы, рядом с смесителем, одеваем зажимы, по одному на каждую трубку.
	Закрепляем зажимы. Зажимы склеиваем друг с другом термоклеем, так, чтобы регулировочные ролики располагались с внешней стороны. Склеенные зажимы можно пометить цветом. Например, тот зажим, который отвечает за трубку, подключенную к толстой игле, будет регулировать подачу газа. Этот зажим можно пометить красным. Второй зажим, который будет перекрывать подачу воздуха, можно пометить синим .
	Герметизация соединений. Проклеиваем термоклеем участок пайки и участки присоединения капельниц. Таким образом, мы обеспечим герметичность всех соединений.
	Продеваем трубку капельницы через пластиковую крышку. В пробке баллончика для заправки зажигалок сверлится отверстие по диаметру трубки капельницы. В отверстие продевается трубка.
	Подключаем трубку. В трубку плотно вставляется одна из насадок, которая поставляется вместе с газовым баллончиком. Вытягиваем трубку капельницы через пробку. Делаем это так, чтобы насадка, закреплённая на трубке, уперлась в обратную сторону пробки.
	Наносим герметик. Герметизируем и укрепляем соединение термоклеем. Теперь, если одеть пробку на баллон, насадка надавит на штуцер и начнётся подача газа.
	Устанавливаем патрубок для подачи сжатого воздуха. В дне пластиковой бутылки объёмом 1,5-2 литра фиксируем металлический патрубок с обратным клапаном. В качестве патрубка можно использовать ниппель со старой велосипедной или автомобильной камеры.
	Устанавливаем соединитель для горелки. К пробке бутылки крепим соединительный патрубок для подключения капельницы от горелки.

Горелка, ресивер и соединительные шланги готовы, осталось подключить все элементы воедино.

Одевайте крышку с усилием, так, чтобы насадка нажала на штуцер баллона

Трубку от крышки газового баллончика подключаем к толстой игле. Трубку от бутылки-ресивера подключаем к тонкой игле.

Присоединяем насос к ниппелю ресивера и накачиваем 2-3 атмосферы. Если на насосе нет манометра, качаем по ощущениям. Надеваем крышку с трубкой на газовый баллон.

Горелка своими руками собрана и готова к применению. Как ею пользоваться?

Пламя такой формы годится для плавки олова и резки алюминия

Ослабляем зажим на подачу газа;
Поджигаем газ с конца иглы;
Понемногу ослабляя зажим с воздухом, получаем такое же пламя, как на фото.

Заключение

Теперь вы знаете, как сделать горелку своими руками. Остались вопросы по предложенным инструкциям? Расскажите в комментариях о том, что было непонятно – пояснения гарантирую. Кстати, не забудьте посмотреть видео в этой статье, уверен, вам будет интересно.

Газовые горелки для пайки своими руками: инструкция по изготовлению из подручных средств

Во время ремонта автомобиля иногда приходится прибегать к пайке различных металлических деталей.

Необходимая для этого горелка относится к тем инструментам, которые не обязательно приобретать в магазине — ее легко можно изготовить самостоятельно.

Подобные навыки могут оказаться весьма полезными, ведь не всегда имеется возможность съездить в строительный супермаркет, да и перебои с финансами — вполне распространенное явление.

Итак, всем, для кого данный вопрос является актуальным, предлагаем ознакомиться с данной статьей, тема которой — газовые горелки для пайки своими руками.

Применение горелок для твердой пайки и для пайки латунью

Пайка позволяет выполнить неразъемное герметичное соединение двух металлических деталей путем своеобразного «склеивания» их неким расплавленным материалом — припоем. Последний должен проявлять высокую адгезию по отношению к соединяемым металлам, то есть быть весьма «прилипчивым», и обладать достаточной прочностью после застывания.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.

Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Пригодится такая горелка и в ходе ремонта кузова, при котором высокая температура не только не нужна, но и весьма нежелательна, так как может вызвать коробление этой части автомобиля.

Выполнить реставрацию небольшого поврежденного участка, запаять латунью прорехи, осуществить «ювелирную» рихтовку — для всех этих работ данный инструмент окажется вполне подходящим.

Незначительный нагрев понадобится и в том случае, если необходимо демонтировать деталь, посаженную с натягом, то есть запрессованную.

Это может быть обойма подшипника или какая-нибудь втулка.

Пропановая мини газовая горелка

Газовая горелка своими руками на пропане делается довольно просто.

Для изготовления самодельной горелки понадобятся такие материалы:

латунные трубки различных диаметров;
пластины из какого-нибудь устойчивого к нагреву материала (можно воспользоваться деревянными брусками);
уплотнительный материал — силикон или фторопласт (ФУМ-лента).

Также понадобятся кое-какие инструменты:

тиски;
дрель;
патрон для сверл малого диаметра, например, от компании Dremel.

Схема

Самодельная паяльная горелка устроена чрезвычайно просто. Корпус ее представляет собой трубку с форсункой на конце. На другом конце будет установлен кран с патрубком для подсоединения газоподающего шланга.

Для удобства регулировки мощности факела форсунку оснастим рассекателем.

Схема газовой горелки

Как сделать газовую горелку своими руками

Приведем порядок действий, которому нужно следовать при изготовлении горелки:

От латунной трубки необходимо отрезать фрагмент определенной длины, которая будет представлять собой корпус горелки. Длину подбираем из соображений удобства работы и с небольшим запасом на установку ручки.
Проще всего использовать ручку от старого, отслужившего свое электропаяльника. За неимением таковой можно вырезать данный элемент из деревянного бруска. Вдоль оси деревянной ручки необходимо высверлить сквозное отверстие, в которое и будет установлена горелка. Для ее фиксации следует воспользоваться эпоксидной смолой.
К торчащему из ручки концу трубки нужно прикрепить кран, снятый, например, со старого автогена. Место соединения следует герметизировать при помощи ФУМ-ленты или силикона.

Водородная горелка своими руками

Далее необходимо трубку-корпус с другой стороны заглушить и проделать здесь же отверстие диаметром 0,1 мм — это и будет форсунка. Выполнить столь малое отверстие не так-то просто, остановимся на этом подробнее.

Горелка на отработке – нужное устройство, которое работает по сути на отходах. Горелка на отработке своими руками и в наше время не теряет своей актуальности.

Инструкцию по пайке пластиковых труб вы найдете тут.

Знаете ли вы, что такое электролизер? В этой теме вы узнаете все об этом приборе и о том, как сделать его своими руками.

Форсунка для газовой горелки

Данную задачу умельцы решают следующим способом:

В трубке-корпусе просверливают отверстие настолько малого диаметра, насколько возможно. Сегодня в продаже имеются сверла диаметром 0,2 – 0,3 мм и специальные патроны для них. В качестве примера можно привести продукцию марки Dremel.
Далее горелку зажимают в тисках с мягкими губками и осторожными ударами молотка для чеканки слегка деформируют ее так, чтобы отверстие сузилось до требуемого размера — 0,1 мм.

Регулятор подачи газа и форсунка/жиклер

Остается обработать форсунку мелкозернистой наждачкой, устраняя заусенцы и неровности. Это необходимо сделать для того, чтобы поток газа, а соответственно и факел, были ровными.

Изготовление и установка рассекателя

Рассекатель изготавливается из отрезка латунной трубки, слегка превосходящей по диаметру горелку. Он крепится к корпусу параллельно. Теперь во время работы горелки в том месте, где газ выходит из форсунки, образуется разрежение, вследствие чего туда будет засасываться воздух.

Принцип действия данного устройства такой же, как у туристического примуса, только оно имеет меньшие размеры и работает на ином топливе.

Работать эта горелка может как на пропане, так и на смеси пропана с бутаном.

Горелка из двух иголок

Совсем небольшую, можно сказать, микрогорелку, подключаемую к баллончику для зарядки зажигалок, можно изготовить из весьма скромного набора:

игла для накачивания мяча;
игла от шприца;
две системы для капельниц;
воздушный компрессор для аквариума.

Кроме того, понадобятся медная проволока, набор инструментов и материалов для пайки, а также клей.

Несмотря на скромные размеры, эта горелка получится вполне функциональной: температура ее факела достигает 1000С.

Вот что нужно сделать:

Примерно посредине иглы для накачивания мяча надфилем необходимо срезать часть стенки, так чтобы получилось небольшое отверстие. Размеры у него должны быть ровно такими, чтобы внутрь входила игла от шприца.
Тем же надфилем необходимо спилить острый кончик на игле от шприца, после чего она косо вводится в отверстие, проделанное в игле для накачивания мяча. «Косо» — это так, чтобы угол между иголками составлял примерно 15 градусов. При этом те их части, которыми иголки подсоединяются к насосу и шприцу, должны смотреть в одну сторону.
Место входа тонкой иголки (от шприца) в толстую необходимо обмотать медной проволокой, а затем запаять. Благодаря этому отверстие будет герметизировано, а тонкая иголка — зафиксирована относительно толстой.
К каждой из иголок нужно плотно присоединить по системе для капельниц, используя клей и обмотку из капроновой нити. На системах имеются регуляторы, своего рода вентили — их нужно перевести в положение «закрыто».
Второй конец системы, подсоединенной к толстой игле (для накачивания мяча), необходимо, опять же при помощи клея, плотно присоединить к соплу баллончика для зарядки зажигалок.
Второй конец системы, подсоединенной к игле от шприца, необходимо плотно закрепить на нагнетательном патрубке аквариумного компрессора.

Их количество и соотношение можно менять при помощи регуляторов на системах.

За неимением аквариумного компрессора источник сжатого воздуха можно сделать из пластиковой бутылки:

Снизу в ней проделывается отверстие, в которое изнутри вставляется золотник или ниппель. Клей здесь не понадобится — данный элемент надежно фиксируется при помощи имеющейся на нем гайки.
В крышке бутылки необходимо сделать отверстие, в которое вставляется корпус от шприца (без поршня и иглы). Его выходной патрубок, на который обычно надевается игла, должен смотреть наружу.
Место установки шприца в крышку необходимо как следует проклеить.
Далее крышка навинчивается на горлышко бутылки и к торчащему из нее шприцу при помощи клея плотно подсоединяется система, подключенная к тонкой игле.

Остается закачать в бутылку воздух через золотник — и горелкой можно пользоваться.

Горелка – центральный элемент газового котла. Газовая горелка для котла своими руками делается на базе вентиля из кислородного баллона.

О плюсах использования электрогенератора на дровах читайте в этом материале.

Видео на тему

Как сделать газовую горелку своими руками

В домашних условиях очень часто возникает необходимость в горелке. Предназначение такого прибора очень широкое, например, паяльные работы или ремонт кровельного материала. Также в гараже зачастую нужно разогреть деталь для обработки. В слесарных целях газовая горелка используется для нагрева металлических частей с целями последующей закалки. Поэтому многие мастера начали интересоваться, как сделать газовую горелку.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

В устройство газовой горелки включаются такие элементы:

корпус из металла;
форсунка;
редуктор;
регулятор подачи топлива;
узел для закрепления баллона;
головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

На практике человек, который никогда не занимался изготовлением похожих конструкций, уже через полчаса или час понимает, как изготовить самостоятельно горелку, и делает это.

Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.

Самостоятельная сборка изделия

Сборка газовой горелки своими руками на пропане — самый интересный и увлекательный этап работы. Для начинающих и неопытных мастеров необходимо изучить его максимально точно для получения качественного изделия. Требуется учитывать все нюансы и советы.

Для начала следует задуматься о самом интересном — рукоятке изделия. Для её создания можно использовать любой материал. Как вариант отлично подойдёт ручка от старого паяльника или другого аппарата. Трубка для подвода должна изготавливаться только из стали. Другие материалы никак не подойдут.

Очень важно на первоначальных этапах обращать внимание на размеры всех элементов конструкции. К примеру, диаметр трубки для подвода не должен быть больше 1 сантиметра, а толщина стали — 2−3 миллиметров. Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей.

Корпус горелки

Основа горелки — это её корпус. Он изготавливается также из стали, как ни странно. Для таких целей лучше использовать прут из латуни диаметром 2 сантиметра. Для изготовления рассекателя также может понадобиться подобный материал. После этого следует проделать несколько отверстий, для того чтобы внутри изделия свободно циркулировал воздух. Делается это по всем известной причине — огонь не может гореть без кислорода. Как правило, таких дырочек требуется пять или шесть, а их диаметр должен составлять один миллиметр. Они проделываются в самом рассекателе конструкции.

Дальше нужно вмонтировать (пропихнуть) рассекатель в корпус горелки. Для этого понадобится довольно большая сила. На противовес рассекателю, внутренний фланец должен быть установлен с небольшим зазором приблизительно полсантиметра, тем самым будет тормозиться в будущем огромный поток газа, который поступает в запальник.

Форсунка устройства

Для самодельной лампы на пропановом газу также нужно изготовить жиклёр. С помощью такой детали обеспечивается подача топлива. Топливом выступает пропан, который находится в баллоне. Для изготовления следует использовать металлический прут. В нём необходимо сделать глухую дырку. Для этого требуется иметь сверло на 2 миллиметра. Перемычку делать нужно уже 4-миллиметровым сверлом. Такие отверстия необходимо обстукать молотком и пройтись наждачной бумагой.

Дальше на конец трубки монтируется шланг с редуктора. Он должен быть изготовлен из специальной резиновой и тканевой смеси. Закрепление происходит за счёт фиксации шланга хомутом. После надёжного закрепления шланга необходимо правильно выставить давление в баллоне и подать газ в него. С помощью подобных действий воздух из системы полностью выгоняется. Если всё правильно сделать, то длина огня должна быть не менее 40−50 миллиметров.

Самодельная конструкция является очень хорошим инструментом и уникальным средством, которое всегда поможет в хозяйстве молодому мастеру в любых бытовых ситуациях. А поскольку самостоятельно её произвести очень легко, то и популярность такого инструмента растёт с каждым днём.

Какой газ выбрать

Газовая горелка для пайки своими руками изготавливается исключительно на таком топливе, как:

природный газ;
пропан;
бутан;
пропанобутановые смеси.

Другими словами, на углеводородных смесях с атмосферным воздухом. Если пользоваться топливом, состоящим на 100 процентов из изобутана, то можно получить температуру горения 2000 градусов Цельсия.

Ацетилен — вещество, позволяющее получить температуру до 3000 градусов. Но подобный аппарат на данный момент не является популярным по нескольким причинам: необходимость в постоянном кислороде, высокий уровень опасности, потребность использовать дорогостоящий карбид кальция для работы и другие причины.

Получить водород в домашних условиях более чем реально, а такой аппарат способен давать температуру в 2500 градусов. Но исходные материалы для получения этого вещества тоже очень дорогие (основной смесью для получения является синильная кислота). К тому же они небезопасны. Также минус водорода в том, что он ощутим на запах.

Такое вещество, как метан, не используется в горелках для дома по общепонятным причинам. К тому же газ очень ядовит. Если говорить о выпарах метана, то они при сжигании не дают большого пламени, а средняя температура конструкции составляет 1100 градусов.

Как добиться безопасности

Тем, кто интересуется вопросом, как сделать горелку в домашних условиях, нужно сперва понять все меры безопасности. Для того чтобы самодельная конструкция вышла эффективной в работе, необходимо постоянно следовать чертежам прототипа и вносить туда свои изменения не нужно.

Очень часто возникает ситуация, когда пламя неровно горит и сильно дымится. Для избавления от подобного эффекта следует повернуть корпус на резьбе форсунки на себя. Делать такое нужно до того времени, когда газ будет давать хороший и желаемый оттенок, а также струю огня. Если резьба форсунка очень свободно ходит, её необходимо уплотнить лентой.

Чтобы маленькая газовая мини-горелка или другая конструкция, сделанная своими руками, была безопасной в использовании, её требуется перед первым запуском и в последующем время от времени проверять на герметичность. Особенное внимание нужно обратить на паяльные соединения, места совмещения разъёмов, рукавов и другие важные моменты. После этого необходимо подождать, немного открыв вентель. Ждать следует до того времени, когда пойдёт пламя. Все этапы происходят на автомате, поэтому дополнительных действий предпринимать не нужно. После этого только требуется отрегулировать уровень пламени и можно начинать работу.

Таким образом, горелка — это необходимый инструмент в доме для начинающих и опытных мастеров.
