Меняем ремень ГРМ на Приоре (фото отчет и видео)

К нам приехал наш сосед для прохождения планового ТО на своем свеженьком ВАЗ 2170, в простонародье Приора, замена ремня ГРМ масла и еще по мелочи.

В разных рекомендациях написаны интервалы от 80000 до 105 000, но меняем на 60 000. Проверяем натяжение каждые 20 000 и это не наша прихоть, ведь все мы знаем о качестве наших запчастей. И еще, не все знают, но на Приоровских двигателях ставятся дюралевые шатуны и при обрыве ремня ГРМ гнутся не только клапана, но и в большинстве случаев шатуны. И если их не заменить то у машины откроется приличный масленый аппетит. Поэтому лучше перестраховаться. Помпу меняли примерно 20 000 назад, поэтому ее не трогаем, просто проверим покрутив рукой. Кому интересно как заменить помпу смотрим про мотор на десятке, они похожи как братья близнецы.

Из инструмента нам понадобится: стандартный набор ключей, шестигранники, набор головок и специальный ключ для натяжного ролика приоры, он немного отличается размерами от обычного, цена вопроса 100 рублей. Но и собственно сам комплект ГРМ.

Процедура замены ремня ГРМ займет примерно два часа с перерывом на обед.

Снимаем защитную крышку не забыв отсоединить клапан продувки абсорбера.

Ключом на семнадцать откручиваем болт натяжного ролика сервисного ремня и снимаем последний. Совсем снять ремень не удастся так как через него проходит опора двигателя и если вы захотите его поменять придется ее открутить. Но замене ремня ГРМ он нам не помешает.

Снимаем верхнею защитную крышку ремня ГРМ открутив четыре шестигранника.

Перед нами предстает удивительная картина.

1 – натяжной ролик

2 – обводной ролик

Метки на распредвалах и на защитной крышки помечаем канцелярским штрихом для удобства. Натяжной ролик немного отличается по виду от купленного, но это не страшно, принцип один.

Отворачиваем болты крепления нижней защитной крышки ГРМ.

Переднее правое колесо можно не снимать, а вывернуть до упора направо. Подкладываем под передние колеса упоры, включаем пятую скорость и откручиваем болт шкива коленвала. Выключаем скорость.

Снимаем шкив и нижнею защитную крышку. Снимаем металлический пыльник.

Вкручиваем на место болт коленвала и почасовой стрелки проворачиваем коленвал до момента совпадения меток на распредвалах и защитной крышки и меток коленвала, точки на звездочки и отлив на блоке.

Метки распредвалов сфотографированы уже после установки нового ремня, просто в процессе замены забыли сделать фото, да простит нас за это неискушенный читатель.

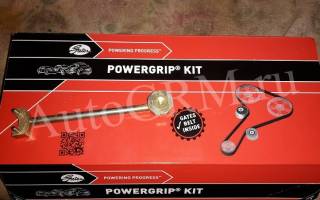

Откручиваем болты крепления натяжного и обводного ролика и снимаем их вместе с ремнем ГРМ. Достаем новый комплект.

Обращаем внимание на натяжной ролик у него есть направление натяжки. Показано стрелочкой. Так же указатель правильной натяжке, о нем ниже.

Приступаем к установке. Ставим на место натяжной и паразитный ролик, проверяем совпадение всех меток. Метки на распредвалах обычно немного разбегаются, поэтому, если вы делаете это один, вам придется очень изловчится, чтобы держать распредвалы и одевать ремень ГРМ. Обводной ролик затягиваем, натяжной нет.

Одеваем ремень. Сначала на звездочку распредвала, затем на обводной ролик, звездочку распредвала впускных клапанов, выпускных и натяжной ролик. Ветвь между звездочками коленвала и распредвала впускных клапанов должна быть натянута. Натягиваем ремень ГРМ роликом по стрелочки с помощью специального ключа, до совпадения меток правильной натяжки. То есть когда указатель на нижней части ролика встанет напротив паза на верхней. Затягиваем болт.

Проверяем совпадение всех меток. Если метки не совпадают, снимаем и устанавливаем ремень заново. Если совпадают, то прокручиваем коленвал два оборота и еще раз проверяем метки и натяжку.

Если все на месте, устанавливаем все детали на место в порядке обратном снятию. Заводим автомобиль. Вот так просто можно заменить ремень ГРМ на вашей Приоре в условиях простого гаража или даже на улице.

Видео замены ремня ГРМ на Приоре

Рекомендую.

Удачи на дорогах. Ни гвоздя, ни жезла.

Лайфхак: регламент замены ремня грм автомобиля Приора на 16 клапанов

Наверное каждый, кто сталкивался с 16 клапанным мотором Ваза на Приоре, знает о проблеме обрыва. После которого предстоит дорогостоящий ремонт — это почти всегда так, но есть регламент по которому нужно через определенный километраж менять этот узел. ГРМ – газораспределительный механизм, отвечающий за работу, посредством вращения распределительного вала, впускных, выпускных клапанов силового агрегата. В автомобилях «Приора» с двигателем ВАЗ 21126 (16 клапанов), таких валов 2. Привод ГРМ вместе с помпой охладительной системы, осуществляется зубчатым ремнём. Регламент замены ремня грм автомобиля приора нужно соблюдать строжайшим образом. К сожалению 16 клапанов — это конечно динамика автомобиля Лада Приора, но еще и опасность обрыва. При обрыве ремня возникают печальные последствия(куча погнутых клапанов, разбитые поршня, повреждение головки блока цилиндров). Тех регламент говорит про замену ремня каждые 150 000км. Но бывалые механики настаивают делать замену каждые 50 000 – 60 000км. в связи несоответствия нормы, с реальным сроком и условий эксплуатации. Замена ремня ГРМ автомашины Приора, осуществима в гаражных условиях, своими руками, правда нельзя забывать про метки на шкивах. На сто цена замены узла 126 двигателя (16 клапанов) — от 3000 рублей. Сам ремень ГРМ лучше выбрать марки gates — продается комплект с 2 роликами, цена его от 5000 рублей. На Приору есть дешевые аналоги, но скупиться не стоит! Читайте статью до конца и убедитесь что на автомобиле Приора, безопаснее делать все вовремя!

Ремень грм на Приору 16 кл: его предназначение

Деталь привода ГРМ механизма исполнена из качественных материалов. Обеспечивает синхронизацию работы впускных и выпускных клапанов (16 шт. по два на впуск и выпуск) с рабочими тактами двигателя при помощи передачи вращения коленчатого вала к распределительными. Вместе с этим ремень приводит в движение насос охладительной системы (помпу). Для улучшенного сцепления с поверхностью шкивов, избежание смещения по меткам распределительных валов на внутренней стороне имеет зубчатую структуру.

Штатный ремень — артикул, цена. Автомобили приора с двигателем 21126 комплектуются заводом деталью марки LADA артикул № 21126-1006040-00 шириной 22мм. имеет 137 зубьев, шириной 22мм. Цена примерно от 1800 — 2200р.

Аналоги ремней

В широком доступе находятся аналоги расходника на приору, например:

Есть варианты продажи с роликом натяжителя в комплекте — например gates.

Замена ремня грм: инструкция

Отметим небольшую разницу в регламенте замены ремня на приоре с кондиционером и без. Потребуется предварительно снять ремешок и ролик натяжителя генератора (не путать с натяжителем грм) чтобы демонтировать защитные крышки привода самого грм механизма.

• С помощью головки 15 мм открутить натяжной ролик генератора, снять сам ремень (рекомендуется замена вместе с ремешком грм), доступ открыт;
• Битой Т-30 (звёздочка), или шестигранником выкрутить 5 болтов верхней крышки (пластиковый кожух) и 2 болта нижней крышки привода грм;
• Отключить датчик коленвала отсоединив соответствующую фишку, расположенную возле верхней крышки;
• При необходимости замены помпы системы охлаждения придётся приподнять, домкратом, правое ведущее колесо в воздух. Всё это нужно для сопоставления меток шкивов распредвалов с метками на корпусе блока;
• Вращаем поднятое колесо на 5-ой передаче, или прокручиваем шкив коленвала ключом номер 17. Сопоставив метки распредвалов с метками на корпусе блока, необходимо включить нейтральную передачу, во избежание сбоя настроек меток. Проверить метки на маховике, сняв резиновую заглушку в верхней части корпуса маховика. Под заглушкой видна часть маховика и венец на нём, совместить отметку маховика и треугольную отметку левой стороны корпуса;
• При необходимости замены помпы, на данном этапе необходимо ослабить крепление 2-х шкивов распредвала, чтобы избежать деформации клапанов при демонтированном газораспредилительном расходнике;
• Для получения доступа к шкиву коленчатого вала необходимо выкрутить руль максимально вправо или снять колесо. Чтобы снять шкив коленвала понадобится помощник. Включить 5-ю передачу, зажать педаль тормоза, ключом «на 17» открутить болт крепления;
• ВНИМАНИЕ! Левая резьба! Снять шкив и упорную шайбу. Головкой 15мм;
• открутить болты крепления натяжительного и упорного роликов, после демонтажа которых можно снять ремень грм. Установить новый расходник привода грм. Осуществить натяжение нужно, поворачивая натяжительный ролик со смещённым центром (должны совпадать вырезы обоймы и втулки подшипника натяжного ролика). При обратной сборке внимательно следить за метками шкивов распредвала и маховика двигателя. При замене детали меняются сразу опорный и натяжительный ролики.

Слабое звено: помпа, ролик, ремень

Причинами ремонта узла грм чаще всего выступают – разбитые подшипники ролика натяжителя и помпы, также ремень привода грм. помпу менять приходится также при потере герметичности конструкции вызывающую потерю охладительной жидкости. Для её замены придётся снять шкивы распредвалов и заднюю защитную крышку кожуха. Снять крепёж натяжителя ролика генератора (3 болта), выкрутить 6 болтов (10мм) крепления кожуха, два из которых находятся под шкивами распредвала. Сняв кожух открутить 3 болта крепления помпы.

Когда нужна замена ремня ГРМ на приоре по регламенту

Механизм требует постоянного внимания к себе. Регламент проверки и замены ремня привода грм автомобиля приора с мотором 21126 (16 клапанов) говорит о проведении регулярной проверки состояния каждые 10 – 15 тысяч км. При обнаружении, каких либо дефектов, повреждений целостности конструкции резиновой детали, немедленно произвести замену.

Каждые 50 – 60 тыс пробега, необходимо менять запчасть, вне зависимости от её состояния. Выполнение регламента поможет избежать ряда крайне негативных последствий, тянущих за собой, при самых жутких раскладах, практически капремонт поршневой двигателя автомобиля.

Проверяем состояние ремня

Регламент проверки этого узла, требует проведения осмотра в холодном состоянии двигателя. Снять внешний защитный кожух для возможности осуществления зрительного контакта поверхности деталей узла газораспределения. Получив доступ непосредственно к грм, вращая его привод детально осмотреть обе стороны расходника, на наличие какого либо рода дефектов (износ, сорванные зубья, торчащий корд, расслоения резины и т.п.). тщательной проверки подлежат ролики натяжителей, которые при наличии механических повреждений и большого люфта, способствуют усиленному износу расходника. Не допускается присутствие на поверхности резиново — технической детали масляных пятен, способствующие разрушению его структуры. При обнаружении немедленно свести с поверхности.

Замена ремня Грм на Приоре

Ремень ГРМ предназначен для приведения в действие газораспределительного механизма двигателя, передавая к нему крутящий момент от шкива коленчатого вала. В отличие от 8-клапанных моторов, 16-клапанники оборудованы двумя распределительными валами, каждый из которых имеет собственную приводную шестерню.

С учетом изменения конструкции привода ГРМ, ремень имеет большую длину, и проходит не только через ролик натяжителя и шестерню водяного насоса, но и через дополнительный опорный ролик.

Неисправности ремня

Как и любого другого автомобиля с ременным приводом ГРМ, ремень Приоры может иметь следующие неисправности:

Растрескивание и расслаивание рабочей поверхности ремня ГРМ является следствием:

• длительной эксплуатации;
• частых перепадов температур;
• попадания на него масла или охлаждающей жидкости;
• нарушения работы водяного насоса (помпы);
• неисправностью натяжного или опорного роликов.

Эти же факторы, а также неправильная регулировка натяжения могут стать причиной деформации ремня и его обрыва.

Зачем менять ремень

Если вовремя не заметить неполадки, и не заменить ремень с роликами, обрыв не заставит себя долго ждать. Если это случится, спасти двигатель поможет только капитальный ремонт. В 90 % случаев обрыва ремня ГРМ на 16-клапанном двигателе Приоры, клапана выходят из строя (гнутся), вследствие чего повреждается и головка блока цилиндров со всем клапанным механизмом. Кроме этого пострадать может и помпа.

Заметив малейшие повреждения ремня, его нужно срочно менять.

С завода 16 клапанные Приоры идут с усиленными ремнями ГРМ производства фирмы «Gates», которая гарантирует 100 тыс. км безопасного пробега. Однако учитывая наши условия эксплуатации, особенно в холодных регионах, а также возможные неполадки в работе водяного насоса, роликов, замену рекомендуется производить не реже, чем через 50 тыс. км пробега.

Менять ремень ГРМ на 16-клапанных двигателях Лада Приора необходимо в комплекте с натяжным и опорным роликом.

Стоимость

Сам ремень газораспределительного механизма на Приору в наших магазинах можно купить по цене от 1000 рублей в зависимости от производителя. Стоимость комплекта (ремень+2 ролика) варьируется от 2 до 3,5 тыс. руб. Работа по замене на станции техобслуживания будет стоить от 800 до 1200 рублей.

Если у вас нет желания тратиться на оплату работы на СТО, ремень и ролики можно поменять самостоятельно. Для этого не нужно никаких специальных навыков и инструментов. Но сначала давайте определимся с выбором запчастей. Ниже представлена таблица, в которой указаны производители и каталожные номера оригинальных и лучших аналогичных им комплектов ГРМ на шестнадцатиклапанный двигатель Лада Приора.

Модель	Код
Lada	211261006040
Bosch	1987949662
Conti	CT1137
Contitech	CT1137
Gates	5631XS
Lynx	137FL22
Optibelt	ZRK1593

Использовать запчасти сомнительного качества или неизвестных производителей нежелательно.

Замена ремня своими руками

• ключ-шестигранник на 5;
• накидной ключ или головка с трещоткой на 15;
• головка на 17 или ключ;
• специальный ключ для вращения натяжного ролика;
• шлицевая отвертка.

1.Располагаем автомобиль на ровной поверхности.

2.Поднимаем капот, отключаем массу, снимаем защитную крышку двигателя.

3.Шестигранником откручиваем 6 винтов, фиксирующих крышку ремня привода ГРМ.

4.Отключаем датчик коленвала, разъединив на нем разъем.

5.Проверяем, совпадают ли метки на шестернях распредвалов. Они должны совпадать с треугольными высечками на верхней части кожуха привода ГРМ.

6.Если они совпадают, проверяем метки на зубчатке маховика. Для этого в верхней части маховика (под термостатом) извлекаем резиновую заглушку. Под ней будет видно венец маховика с меткой, которая должна совпасть с треугольной высечкой слева.

7.Для большей убедительности в правильной регулировке газораспределительных фаз нужно проверить и положение метки на шкиве коленчатого вала.

8.Для этого ослабляем натяжитель ремня генератора. Фиксируем маховик в том положении, в каком он находится, вставив между его зубьев отвертку в отверстие, где располагалась резиновая заглушка.

9.Ключом (головкой или накидным) на 17 откручиваем болт, фиксирующий шкив генератора. Снимаем шкив и откладываем, а болт заворачиваем обратно.

10.Под шкивом находится шестерня коленвала, на которой есть метка, она должна совпасть с меткой на боковой крышке масляного насоса.

11.Если метки не совпадают, нужно выключить в автомобиле передачу, зафиксировав его стояночным тормозом, и ключом на 17, накинутым на болт шкива генератора, осторожно проворачивать коленвал до совпадения всех меток. Когда метки совпадут, значит, поршень 1-го цилиндра находится в верхней мертвой точке. Теперь можно снимать старый ремень.

12.Ключом на 15 откручиваем болт крепления натяжного ролика, а специальным натяжным ключом проворачиваем его против часовой стрелки. Если планируется и замена роликов, демонтируем его, а после и опорный ролик.

13.Снимаем старый ремень ГРМ.

14.Устанавливаем новые ролики.

15.Новый ремень надеваем на шкив коленвала, шестерню помпы и на шестерни распредвалов.

16.Надежно зафиксировав опорный ролик, натягиваем ремень с помощью ролика натяжителя, вращая его за часовой стрелкой. Если нет специального инструмента для измерения натяжения, проверьте его, взявшись пальцами за ремень посредине, и проверните его плоскость горизонтально. Нормально натянутый ремень усилиями пальцев можно провернуть не более чем на 90 градусов.

17.Вынимаем отвертку, которой фиксировался маховик.

18.Проворачиваем коленвал на 2 полных оборота, после чего сверяем положение меток на шестернях распредвалов и на маховике. Если они совпадают, производим монтаж в обратном порядке.

Итог работы

По завершению монтажа запустите двигатель, и прислушайтесь к его работе. При нормальном натяжении ремня никаких посторонних звуков быть не должно. Если ремень слишком натянут, возможен гул или свист натяжного ролика. В этом случае его нужно отпустить, провернув против часовой стрелки.

Замена ремня ГРМ Приоры/Калины

Ремень привода газораспределительного механизма (ГРМ) предназначен для синхронизации коленчатого и распределительного валов двигателя. Чтобы не попасть на дорогостоящий ремонт двигателя, его следует вовремя менять на новый.

Если происходит обрыв ремня ГРМ

Обрыв ремня ГРМ на ВАЗ 2170, 2171 или 2172 (на любом двигателе) может привести к загибанию клапанов. В результате потребуется выполнить дорогостоящий ремонт двигателя. Есть мнение, что на 8 клапанных моторах клапана не гнет, однако, это заблуждение.

Когда менять ремень ГРМ

Согласно регламенту ТО проверка ремня ГРМ должна проводиться через 105тыс. км, а его замена ремня — через 200тыс. км пробега. Однако, завод изготовитель рекомендует выполнять проверку ремня не реже чем каждые 45тыс. км пробега.

Как проверить ремень ГРМ

Зубчатая поверхность ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. А обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. Торцевые поверхности ремня не должны иметь расслоений или разлохмачиваний.
Если Вы обнаружили на ремне ГРМ масло, тогда его тоже следует заменить, предварительно выяснив причину возникновения масла.

Для проверки ремня ГРМ следует сначала снять правый грязезащитный щиток моторного отсека. Затем снять верхнюю крышку привода ГРМ следует отвернуть 5 винтов, используя шестигранник «на 5». Провернуть коленчатый вал по часовой стрелке за болт крепления шкива привода генератора (головкой «на 17»), осматриваем ремень на предмет повреждений.

Как поменять ГРМ

Потребуется: шестигранник «на 5», головка «на 17», головкой «на 15».

Порядок действий:

1. Отвернуть 2 винта крепления крышки.
2. Снять переднюю нижнюю крышку привода ГРМ.

Снять ремень привода генератора. Чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительные валы в положение верхней мертвой точки (ВМТ) такта сжатия 1-го цилиндра. Для этого следует провернуть коленвал по часовой стрелке за болт до момента совмещения меток ГРМ на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.

Для контроля положения коленчатого вала:

1. Снять резиновую заглушку в верхней части картера сцепления.
2. И убедиться, что риска на маховике (№1 на схеме) расположена напротив прорези (№2) верхней крышки картера сцепления.

Чтобы не сбить фазы газораспределения при отворачивании болта, помощник должен зафиксировать маховик, вставив между зубьями маховика шлицевую отвертку большого размера (через отверстие в картере сцепления). Затем:

1. Отвернуть болт крепления шкива и снять его.
2. Снять опорную шайбу.
3. Ослабить болт крепления натяжного ролика ремня, используя головку «на 15». В результате чего натяжной ролик повернется и натяжение ремня ослабнет.
4. Снять ремень ГРМ со шкивов распредвалов. Снять ремень со шкивов насоса охлаждающей жидкости и коленвала.

Замена роликов ГРМ

Вместе с ремнем ГРМ следует заменить натяжной и опорный ролики.

1. Чтобы снять натяжной ролик нужно отвернуть болт крепления. Чтобы снять опорный ролик, отвернуть болт накидным ключом «на 15». Снимаем ролик в сборе с болтом и упорной шайбой.
2. На шайбе выполнены кернения, которые препятствуют снятию шайбы с болта.

Перед установкой новых роликов ГРМ следует нанести на резьбу болтов резьбовой герметик. Болт натяжного ролика окончательно не затягиваем.

Установка ремня ГРМ

Сначала нужно убедиться в совмещении меток коленвала и распредвала. Положение коленвала удобно контролировать по совмещению метки №1 на зубчатом шкиве коленвала с меткой №2 (ребро) на крышке масляного насоса.

Надеть зубчатый ремень на шкив коленвала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распредвалов.

Для натяжения ремня ГРМ:

1. Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
2. Натянуть ремень, поворачивая щипцами натяжной ролик против часовой стрелки.
3. Выполняем это до совмещения выреза №1 наружной обоймы ролика с прямоугольным выступом №2 его внутренней втулки. После чего затянуть ключом болт крепления ролика.

Установив шкив, поворачиваем коленвал за болт на два оборота по часовой стрелке. Проверяем совмещение меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике. Если они не совпадают, тогда повторяем операции по установке и натяжению ремня привода ГРМ.
