Подборка принципиальных схем, облегчающий самостоятельный ремонт Лады Гранты, поиск неисправностей и постановку диагноза при возникновении каких-либо неполадок в схемах электронных узлов автомобиля.
Новая схема блока предохранителей Гранта Стандарт и Гранта Норма
Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска. Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма. Расшифровка предохранителей и реле в монтажном блоке лады гранты.
Схема жгута короба воздухопритока Лада Гранта
Схема электрическая подключения короба воздухопритока на Лада Гранта
Схема включения освещения номерного знака Лада Гранта
Схема электрическая подключения фонарей номерного знака Лада Гранта
Схема системы управления двигателем Лада Гранта
Соединения жгута проводов системы управления двигателем Лада Гранта
Схема системы зажигания Лада Гранта
Монтажная схема системы зажигания Лада Гранта
Общая схема электрооборудования Lada Granta
Общая схема включения электрооборудования Lada Granta
Назначение контактов комбинации приборов Лада Гранта
Назначение контактов комбинации приборов
Расположение реле и предохранителей Лада Гранта
Расположение реле и предохранителей в монтажном блоке Лада Гранта
Схема электрическая монтажного блока Лада Гранта
Схема электрическая принципиальная монтажного блока
Схема электрическая модуля управления светотехникой Лада Гранта
Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-00
Схема электрических соединений задней двери Лада Гранта
Схема электрических соединений жгута проводов задней двери Лада Гранта
Схема электрических соединений передней двери Лада Гранта
Схема электрических соединений жгута проводов передней правой двери Лада Гранта
Схема электрических соединений жгута проводов заднего Лада Гранта
Перечень элементов схемы электрических соединений жгута проводов заднего Лада Гранта
Схема электрических соединений панели приборов Лада Гранта
Перечень элементов схемы электрических соединений жгута проводов панели приборов Лада Гранта
Схемы электрических соединений жгута проводов системы зажигания Лада Гранта
Перечень элементов схемы электрических соединений жгута проводов системы зажигания Лада Гранта
Схемы электрических соединений переднего жгута проводов Лада Гранта
Перечень элементов схемы электрических соединений жгута проводов переднего Лада Гранта
Communities › Лада Гранта (LADA Granta) › Blog › Помогите с поиском электросхем Гранта fl
Может кто поделиться электросхемами или подсказать на каком ресурсе можно взять, в инете никак не найти все только от 1 поколения
Интересуют именно от новой или хотя бы после 2016года
Recommendations
Comments 35
Как ребят обстоят дела со схемами?Может есть у кого?Или хотя контакты у кого взять.
Но она старая, наверное…
Старая как мамонт
Наиболее точная схема будет от калины 2, а так цвета проводов тебе ещё с девяток, например датчик температуры двигателя белочерный и оранжевый а ближний свет серый и серо-черный
Наиболее точная схема от калины 2 после 15 года будет а их как раз и нет нигде
Есть схемы Гранты 2017 года, но они чёрно-белые. Таких красивых уже не делают
Да, нашли уже такие, спасибо)
Не знаете для них прога бывает какая для упрщения поиска, а то через pdf тяжеловато по циферкам ориентироваться
Наиболее точная схема от калины 2 после 15 года будет а их как раз и нет нигде
калины 2? Валом! причем всех комплектаций. И пожгутовые и полные. На чиптюнере лежат. А вот именно ФЛ я тоже очень ищу. Нет пока полной схемы. Нужно включение и индикация режима спорт АКП.
Этот файл поищи в инете .alb.el.sxem_KALINA_2192_2194
Видел там калина 2 до середины 2015 года(
У тебя вообще кака проблема ?
Видел там калина 2 до середины 2015 года(
причем ошибок в этом ОФИЦИАЛЬНОМ альбоме — весьма немало
!
там так запутано в грантах до невозможности …тебе просто нужны или что то сломалась …поидеи там жгуты что идут на двиг что за заднюю часть должны быть теже самые …там в фл калиновская панель и другая большеконтактная аварийка разве что …печки панель приборная тоже самое …разница внешне только .я просто изучал как то если решу заменить бамприз на калиновский в чем отличии
Подторпедная и фарогенераторная косы интересуют как раз а там есть отличия
они толком не могут на обычную сделать а уже прошло 8 лет с первой гранты 2011 года а ты хочешь от фл найти)) .если найдешь сюда выкладывай может еще кому пригодится…может запрос сделаешь официальный как то …можно прикинутся что ты СТО держишь и тебе нужно .и то не факт а то скажут хлеб у официалов отбираешь
Подторпедная и фарогенераторная косы интересуют как раз а там есть отличия
А в чём там могут быть отличия, в каком месте?
Начнем с того что система охлаждения и кондиционера разная…другой монтажный блок и т.д…
А в чём разница то? Конкретней можно?
А в чём там могут быть отличия, в каком месте?
Система охлаждения например до середины 15 года шла Halla Visteon с двумя карлосонами а после 15 erae kdac с одним двухскоростным с резистором, монтажный блок нового образца назначение каждого провода изменилось как то так…в кратце если
Ну эти изменения ещё на дорестайле были, назначения реле и предов в инструкциях есть. Со схемами да, беда. Но по сути, в СО ничего не изменилось, было 3 реле с вентиляторами, стало два, выходы с ЭБУ остались прежними.
Вопрос в другом — какие именно проблемы что схема понадобилась? Ответ, чтобы была — не катит.
У меня, например, ни одно описание реле в Руководстве (ни за 15 год, ни позднее) не соответствует фактическому положению дел в монтажном блоке 🙁
Система охлаждения например до середины 15 года шла Halla Visteon с двумя карлосонами а после 15 erae kdac с одним двухскоростным с резистором, монтажный блок нового образца назначение каждого провода изменилось как то так…в кратце если
Проводка лада гранта лифтбек
Жгут проводов панели приборов — 21900-3724030-00
1 — колодка жгута проводов панели проводок к колодке жгута проводов переднего;
2 — колодка жгута проводов панели проводок к колодке жгута проводов переднего;
3 — колодка жгута проводов панели проводок к колодке жгута проводов заднего;
4 — колодка жгута проводов панели проводок к колодке жгута проводов заднего;
5 — модуль управления светотехникой;
6 — замок зажигания;
7 — переключатель режимов бортового компьютера;
8 — переключатель стеклоочистителей;
9 — комбинация приборов;
10 — переключатель световой сигнализации;
11 — выключатель привода замка багажника;
12 — колодка диагностики;
13 — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
14 — выключатель обогрева заднего стекла;
15 — выключатель аварийной сигнализации;
16 — выключатель сигнала торможения;
17 — колодка жгута проводов панели приборов к радиоаппарату;
18 — колодка жгута проводов панели приборов к радиоаппарату;
19 — устройство вращающееся;
20 — модуль надувной подушки безопасности водителя;
21 — — —
22 — монтажный блок;
23 — электроусилитель рулевого управления;
24 — прикуриватель;
25 — лампа подсветки табло управления отопителем;
26 — осветитель;
27 — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
28 — контроллер;
29 — выключатель сигнала положения педали сцепления;
30 — педаль акселератора электронная;
31 — резистор добавочный;
32 — электродвигатель отопителя;
33 — переключатель электродвигателя отопителя;
34 — блок управления системой блокировки дверей.
Назначение РЕЛЕ автомобиля «ГРАНТА»
К1 — реле электровентилятора системы охлаждения двигателя;
К2 — реле включения блокировки дверей;
К3 — дополнительное реле стартера;
К4 — дополнительное реле;
К5 — реле-прерыватель указателей поворота и аварийной сигнализации;
К6 — реле стеклоочистителя;
К7 — реле включения дальнего света фар;
К8 — реле звукового сигнала;
К9 — реле включения ближнего света фар;
К10 — реле включения обогрева заднего стекла;
К11 — главное реле;
К12 — реле топливного насоса.
Жгут проводов системы зажигания — 21900-3724026-40
(Жгут проводов форсунок — 2111-3724036-00)
1 — датчик контрольной лампы давления масла;
2 — генератор;
3 — дроссельный патрубок с электроприводом;
4 — датчик температуры охлаждающей жидкости;
5 — колодка жгута проводов системы зажигания к колодке жгута панели приборов;
6 — электромагнитный клапан продувки адсорбера;
7 — датчик скорости;
8 — датчик массового расхода воздуха;
9 — датчик положения коленчатого вала;
10 — датчик концентрации кислорода;
11 — контроллер;
12 — датчик концентрации кислорода диагностический;
13 — катушка зажигания;
14 — свечи зажигания;
15 — форсунки;
16 — колодки жгута проводов системы зажигания и жгута проводов форсунок;
17 — датчик детонации.
Жгут проводов задний — 21900-3724210-00
1 — колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 — колодка жгута проводов заднего к колодке жгута проводов панели приборов;
3 — боковой указатель поворотов правый;
4 — боковой указатель поворотов левый;
5 — датчик ручного тормоза;
6 — элемент обогрева заднего стекла;
7 — плафон освещения салона;
8 — выключатель в ремне безопасности водителя;
9 — фонарь освещения багажника;
10 — модуль электробензонасоса;
11 — фонарь правый;
12 — электродвигатель блокировки багажника;
13 — выключатель плафона освещения салона;
14 — дополнительный сигнал торможения;
15 — фонарь левый;
16 — колодка жгута проводов заднего к колодке жгута проводов задней левой двери;
17 — колодка жгута проводов заднего к колодке жгута проводов задней правой двери;
18 — колодка жгута проводов заднего к колодке жгута проводов передней правой двери;
19 — колодка жгута проводов заднего к колодке жгута проводов передней левой двери;
20 — блок управления надувных подушек безопасности;
21 — колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.
Чтобы починить неисправность некоторых деталей машины, бывает нужна электрическая схема Лада Гранта Норма. К ней вынуждают обращаться проблемы с электроприборами или электропроводкой автомобиля. На первый взгляд, схема кажется сложной и громоздкой. Новичку или водителю, который плохо разбирается в электротехнике, довольно сложно разобраться в символах и технических терминах. Данный материал поможет владельцу ВАЗ 2190 Норма понять структуру бортовой электрической сети.
Электрическая схема автомобиля
Условные обозначения на чертежах
Автомобиль Лада Гранта выпускается с 2011 года. На этом современном авто установлено много новейших приборов и электроники. Все это обеспечивает максимальную безопасность и комфорт для водителя. Корпорация «АвтоВАЗ» выпускает 3 вида модификаций автомобиля Лада Гранта: Стандарт, Норма, Люкс. Схемы соединений в комплектациях Норма и Стандарт одинаковые, у люксовой версии — иные. Заводская инструкция по эксплуатации автомобиля не содержит схему. Альбомы с полным набором схем для своей марки автомобиля Лада Гранта можно приобрести в магазинах.
Разводка электропроводки состоит из большого количества жгутов. На чертежах имеются условные обозначения и порядковые номера приборов бортовой сети. Соединение элементов между собой показано линиями. Для большей наглядности линии различаются по цвету. Провода объединяют в жгуты. Жгуты соединяют блоки с помощью разъемных штекеров. Первое число на маркировке проводов показывает, к какому штекеру, разъему или клемме идет провод. Цифра после знака дроби указывает номер контакта элемента.
Принцип действия отдельных электронных блоков управления и приборов читатель должен изучить самостоятельно. Простые неисправности не создадут особых проблем при ремонте или замене запчасти. В случае поломки сложного электронного узла придется обратиться в сервис. Не требуется помнить наизусть все мелочи по монтажу деталей. Водителю желательно разобраться в компоновке чертежа, четко знать места расположения наиболее важных устройств и электропроводки.
Полезно знать, как верно заменить реле или предохранитель. В модельном ряду Лады Гранта монтажный блок предусматривает наличие резервных реле и предохранителей. Предохранители защищают определенный участок сети от превышения величины тока. Выход из строя элементов или изоляции проводки вызывает опасность короткого замыкания. Плавкая вставка нагревается и перегорает, разрывается цепь, предохраняя электрооборудование автомобиля.
Менять плавкие вставки необходимо только на аналогичные с таким же показателем величины тока. Несоблюдения этого требования может повлечь выход из строя электрических устройств и возгорание автомобиля.
Блочная система бортовой сети
Питание бортовой сети осуществляется аккумуляторной батареей. Напряжение бортовой сети 12В. Подзарядка аккумулятора осуществляется от генератора постоянного тока при работающем двигателе. Они соединены параллельно через реле-регулятор. Работа регулятора сводится к поддержанию величины напряжения генератора в нужных пределах при изменении частоты вращения вала мотора и тока нагрузки.
Разводка автомобиля Лада Гранта связывает между собой все электрические и электронные устройства, а также ключи коммутации и управления. Провода применяют медные, многожильные, в полихлорвиниловой изоляции. Традиционно минусовая клемма соединяется с металлическим корпусом (кузовом автомобиля). Ее еще называют «масса», «земля».
Структура электрической части автомобиля Лада Гранта имеет блочную систему. Для большей наглядности электрическая схема разбивается на несколько частей:
- Схема передней части.
- Система зажигания.
- Приборная панель.
- Задняя проводка.
Все узлы связаны между собой. Схема передней части включает в себя следующие приборы ВАЗ 2190 Норма:
- Аккумулятор.
- Стартер.
- Генератор.
- Передние фары.
- Сигналы поворотов.
- Звуковой сигнал.
- Вентилятор системы охлаждения.
- Двигатель омывателя ветрового стекла.
- Силовые предохранители.
Большинство приборов располагается в подкапотном пространстве. Плата с предохранителями расположена в моторном отсеке за аккумулятором. Он состоит из 5 силовых плавких вставок.
В отдельный блок объединено оборудование, которое обеспечивает подготовку и подачу качественной топливной смеси в камеру сгорания двигателя. Узел отвечает за частоту и момент искрообразования. Управляет работой системы контроллер. Он подключен ко всем датчикам, генератору, форсункам или свечам.
Монтажный блок приборной панели автомобиля Лада Гранта расположен в салоне. Он находится в нижней части приборной доски. Блок содержит элементы управления световых приборов, усилителя руля, отопителя салона, индикации приборной панели. Он имеет 32 плавких вставки и 12 реле.
В блок задней проводки собраны следующие схемы: задних дверей, освещения государственного регистрационного знака, бензинового насоса, обогрева заднего стекла.
Каждый владелец должен иметь под рукой схему электропроводки своей Лады. Наличие электрических схем поможет водителю точно найти причину неисправности, а знание принципа работы электрических приборов — быстро устранить ее.
Задний жгут проводов автомобиля Лада Гранта, это проводка, ведущая к устройствам, размещенных в задней части авто. Например, к задним фонарям, подсветке номера, электробензонасоса и другим.
Задний жгут проводов также соединен со жгутами дверей, жгутом панели приборов.
Принципиальная электрическая схема заднего жгута проводов Гранта 2190.
На данной схеме принято следующее обозначение проводов: сначала указывается символом к какому элементу идет указанный провод, а через дробь — к какому контакту данного элемента.
Обозначения на схеме:
1,2 — колодка заднего жгута проводов к колодке жгута проводов панели приборов;
3 — боковой указатель поворотов по правому борту автомобиля;
4 — боковой указатель поворотов по левому борту автомобиля;
5 — концевик положения рычага стояночного тормоза;
6 — элемент обогрева заднего стекла;
7 — плафон освещения салона;
8 — концевик ремня безопасности водителя;
9 — фонарь освещения в багажнике;
10 — модуль электробензонасоса;
11 — фонарь по правому борту автомобиля;
12 — электродвигатель открывания багажника;
13 — выключатель плафона освещения салона;
14 — дополнительный светодиодный стоп сигнал;
15 — фонарь по левому борту автомобиля;
16 — колодка заднего жгута проводов к колодке жгута проводов задней левой двери (провода для динамика — коричнево-синий и сине-белый);
17 — колодка заднего жгута проводов к колодке жгута проводов задней правой двери (провода для динамика — зелено-черный и желто-зеленый);
18 — колодка заднего жгута проводов к колодке жгута проводов передней правой двери (провода для динамика — желто-белый и зелено белый);
19 — колодка заднего жгута проводов к колодке жгута проводов передней левой двери (провода для динамика — серо-красный и зелено-красный);
20 — блок управления надувными подушеками безопасности;
21 — колодка заднего жгута проводовк колодке жгута проводов фонарей освещения государственного регистрационного номера.
Схема электрооборудования Lada Granta
1 — блок-фара; 2 — мотор-редуктор стеклоочистителя; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — блок предохранителей в моторном отсеке; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери; 10 — разъем правой передней двери; 11 — соединительные колодки проводов для подключения правого переднего динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери; 13 — электронасос стеклоомывателя; 14 — соединительная колодка жгута проводов для подключения к ЭБУ; 15 — электровентилятор системы охлаждения двигателя; 16 — датчик недостаточного уровня тормозной жидкости; 17 — разъем левой передней двери; 18 — переключатель центрального замка; 19 — выключатель плафона освещения салона; 20 — соединительные колодки проводов для подключения левого переднего динамика аудиосистемы; 21 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 22 — переключатель стеклоподъемника левой передней двери; 23 — мотор-редуктор стеклоподъемника правой передней двери: 24 — блок управления подушкой безопасности; 25 — блок управления электрооборудованием; 26 — щиток приборов; 27 — монтажный блок; 28 — правый боковой указатель поворота; 29 — выключатель сигналов торможения; 30 — датчик непристегнутого ремня безопасности: 31 — выключатель (замок) зажигания; 32 — блок управления освещением; 33 — подрулевыс переключатели; 34 — левый боковой указатель поворота; 35 — соединительные колодки проводов для подключения левого заднего динамика аудиосистемы; 36 — электропривод блокировки замка левой задней двери; 37 — электровентилятор отопителя; 38 — дополнительный резистор отопителя: 39 — переключатель отопителя: 40 — модуль подушки безопасности; 41 — выключатель аварийной сигнализации: 42 — выключатель замка багажника; 43 — выключатель обогрева заднего стекла: 44 — соединительные колодки проводов для подключения правого заднего динамика аудиосистемы; 45 — электропривод блокировки замка правой задней двери; 46 — выключатель фонарей заднего хода; 47 — выключатель контрольной лампы стояночного тормоза; 48 — прикуриватель; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы: 50 — лампы подсветки на накладке центральной консоли панели приборов: 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — замок крышки багажного отделения; 55 — фонари освещения номерного знака; 56 — дополнительный фонарь сигнала торможения; 57 — элемент обогрева заднего стекла; 58 — плафон освещения багажного отделения

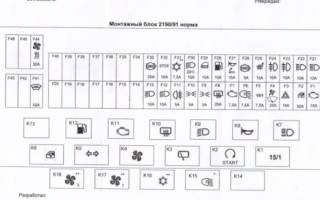

Лада гранта монтажный блок предохранителей и реле
1 — реле включения электровентилятора системы охлаждения двигателя, К1; 2 — реле включения дальнего света фар, К7; 3 — реле включения звукового сигнала, К8; 4 — реле включения стеклоподъемников дверей, К2; 5 — реле стартера, К3; 6 — реле включения дальнего света фар, К7; 7- дополнительное реле, К15/1; 8 — реле включения обогрева заднего стекла, К10; 9 — реле включения указателей поворота и аварийной сигнализации, К6; 10 — главное реле системы управления двигателем, К11; 11 — реле включения стеклоочистителя, К6; 12 — реле включения топливного насоса, К12; 13 — пинцет для извлечения предохранителей; 15 — пинцет для извлечения реле; 15 — запасные предохранители F27-F30; 16 — рабочие предохранители F1-F26.
Предохранители и номиналы предохранителей лада гранта (lada granta)
| № | Ток, А | Защищаемые цепи |
| F1 | 15 | Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки |
| F2 | 30 | Элсктростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель, подушка безопасности |
| F5 | 7,5 | Реле (клемма 15) |
| F6 | 7.5 | Фонарь заднего хода гранты |
| F7 | 7,5 | Электронный блок управления двигателем |
| F8 | 25 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля |
| F10 | 5 | Лампы габаритного света с левой стороны
гранты |
| F11 | 5 | Фонарь заднего противотуманного света |
| F12 | 7,5 | Лампа ближнего света правой блок-фары |
| F13 | 7,5 | Лампа ближнего света левой блок-фары |
| F14 | 10 | Лампа дальнего света правой блок-фары гранта |
| F15 | 10 | Лампа дальнего света левой блок-фары |
| F16 | Резерв |
| № | Ток, А | Защищаемые цепи |
| F17 | Резерв | |
| F18 | Резерв | |
| F19 | Резерв | |
| F20 | 15 | Звуковой сигнал, предохранитель прикуривателя гранта, замок багажного отделения, диагностический разъем |
| F21 | 15 | Топливный насос, предохранитель бензонасоса гранты. |
| F22 | 15 | Блок дистанционного управления центральным замком |
| F23 | 10 | Лампы дневных ходовых огней |
| F24 | Резерв | |
| F25 | 10 | Плафон освещения салона, сигналы торможения |
| F26 | Резерв | |
| F27 | Запасной | |
| F28 | Запасной | |
| F29 | Запасной | |
| F30 | Запасной | |
| F31 | Резерв | |
| F32 | 30 | Электроусилитель рулевого управления*, климатическая установка (предохранитель кондиционера гранта) |
| Реле монтажного блока в салоне автомобиля | ||
| Обозначение | Наименование | Включаемые цепи |
| К1 | Реле вентилятора системы охлаждения | Электродвигатель вентилятора системы охлаждения |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Цепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева заднего стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота в блок-фарах, задних фонарях и боковых указателях поворота |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света фар | Блок-фары (дальний свет) |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 | Реле ближнего света фар | Блок-фары (ближний свет) |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 | Главное реле | Система управления двигателем |
| К12 | Реле топливного насоса | Топливный насос |
Схема панели приборов Лада Гранта
Схема электрических соединений жгута панели приборов:
1-колодка жгута проводов панели проводок к колодке жгута проводов переднего;
2-колодка жгута проводов панели проводок к колодке жгута проводов переднего;
3-колодка жгута проводов панели проводок к колодке жгута проводов заднего;
4-колодка жгута проводов панели проводок к колодке жгута проводов заднего;
5-модуль управления светотехникой;
6-замок зажигания;
7-переключатель режимов бортового компьютера;
8-переключатель стеклоочистителей;
9-комбинация приборов;
10-переключатель световой сигнализации;
11-выключатель привода замка багажника;
12-колодка диагностики;
13-колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
14-выключатель обогрева заднего стекла;
15-выключатель аварийной сигнализации;
16-выключатель сигнала торможения;
17-колодка жгута проводов панели приборов к радиоаппарату;
18-колодка жгута проводов панели приборов к радиоаппарату;
19-устройство вращающееся;
20-модуль надувной подушки безопасности водителя;
22-монтажный блок;
23-электроусилитель рулевого управления;
24-прикуриватель;
25-лампа подсветки табло управления отопителем;
26-осветитель;
27-колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
28-контроллер;
29-выключатель сигнала положения педали сцепления;
30-педаль акселератора электронная;
31-резистор добавочный;
32-электродвигатель отопителя;
33-переключатель электродвигателя отопителя;
34-блок управления системой блокировки дверей.
Реле:
К1-реле электровентилятора системы охлаждения двигателя;
К2-реле включения блокировки дверей;
К3-дополнительное реле стартера;
К4-дополнительное реле;
К5-реле-прерыватель указателей поворота и аварийной сигнализации;
К6-реле стеклоочистителя;
К7-реле включения дальнего света фар;
К8-реле звукового сигнала;
К9-реле включения ближнего света фар;
К10-реле включения обогрева заднего стекла;
К11-главное реле;
К12-реле топливного насоса.
Электрическая схема задней части лада гранта (ВАЗ 2190)
Схема электрооборудования задней части автомобиля:
1-колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2-колодка жгута проводов заднего к колодке жгута проводов панели приборов;
3-боковой указатель поворотов правый;
4-боковой указатель поворотов левый;
5-датчик ручного тормоза;
6-элемент обогрева заднего стекла;
7-плафон освещения салона;
8-выключатель в ремне безопасности водителя;
9-фонарь освещения багажника;
10-модуль электробензонасоса;
11-фонарь правый;
12-электродвигатель блокировки багажника;
13-выключатель плафона освещения салона;
14-дополнительный сигнал торможения;
15-фонарь левый;
16-колодка жгута проводов заднего к колодке жгута проводов задней левой двери;
17-колодка жгута проводов заднего к колодке жгута проводов задней правой двери;
18-колодка жгута проводов заднего к колодке жгута проводов передней правой двери;
19-колодка жгута проводов заднего к колодке жгута проводов передней левой двери;
20-блок управления надувных подушек безопасности;
21-колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.
Схема системы зажигания лада гранта
1-датчик контрольной лампы давления масла;
2-генератор;
3-дроссельный патрубок с электроприводом;
4-датчик температуры охлаждающей жидкости;
5-колодка жгута проводов системы зажигания к колодке жгута панели приборов;
6-электромагнитный клапан продувки адсорбера;
7-датчик скорости;
8-датчик массового расхода воздуха;
9-датчик положения коленчатого вала;
10-датчик концентрации кислорода;
11-контроллер;
12-датчик концентрации кислорода диагностический;
13-катушка зажигания;
14-свечи зажигания;
15-форсунки;
16-колодки жгута проводов системы зажигания и жгута проводов форсунок;
17-датчик детонации.
Схема переднего жгута лада гранта(увеличение по клику)
Наименование элементов для электросхемы: 1,3 — фары автомобиля; 2 — двигатель омывателя; 4 — стартер; 5 — аккумулятор; 6 — блок силовых предохранителей (расположен в моторном отсеке — см поз. 10 в статье «Подкапотное пространство Лада Гранта»); 7 — генератор; 8 — звуковой сигнал; 9,10,11 — к колодке панели приборов (см статью «Электросхема панели приборов»); 12 — выключатель лампы заднего хода; 3 — электровентилятор системы охлаждения (установленный на радиаторе в моторном отсеке)
Электросхема передней правой двери Лада Гранта(увеличение по клику)
1- к колодке заднего жгута; 2 — двигатель стеклоподъемника; 3 — замок запирания двери; 4 — переключатель стеклоподъемника; 5 — к динамику в двери
Электросхема передней левой двери Лада Гранта(увеличение по клику)
1- к колодке заднего жгута; 2 — двигатель стеклоподъемника; 3 — замок запирания двери; 4 — блок переключателей; 5 — к динамику в двери
Схема фонарей освещения номерного знака Лада гранта
1- к колодке заднего жгута; 2,3 — фонари освещения
Схема жгута короба воздухопритока
1 — электродвигатель стеклоочистителя; 2 — датчик уровня тормозной жидкости; 3 — к колодке панели приборов
Схема жгута задней двери Лада Гранта
Загрузка...
