Доработка блоков Январь 7.2 (+), М 73
Серийные ЭБУ нередко в целях “экономии” не содержат каких-либо цепей, неименование которых никак не сказывается на работоспособности блока, но жизненно важных для тюнинговых нужд. Ниже описаны способы доработки ЭБУ.
Январь 7.2
При установке в Январь 7.2 двухрежимной прошивки для работы с ГБО возникает проблема управления переключением (газовый клапан управляется +12V, а прошивка – замыканием на массу, приходится ставить реле для “инвертирования” сигнала) и может возникнуть проблема при снятии ГБО с авто – на входе переключения постоянно присутствует +12V и при неподключеной системе ГБО будет включена вторая (газовая) половина, в которой, как правило, отключены форсунки и бензонасос. Избежать этого возможно с помощью небольшой переделки – нужно переставить один резистор как указано на фото, т.е отпаять резистор и перенести его на место, указанное стрелкой. В результате этой переделки, вход переключения прошивок подтягивается к массе, а управлять переключением прошивок можно плюсом, т.е подавать сигнал непосредственно с газового клапана. Естественно, расположение прошивок в блоке должно быть “наоборот” – первой в наборе должна стоять прошивка под ГБО, второй – бензиновая.
Январь 7.2+
Методика переделки 8V блока Январь 7.2 для работы на двигателе 16V
Сразу оговорим, что это не переделка блока 8V в 16V, а метод заставить работать 8-кл. прошивки (например, I203ЕК34) на двигателях 16V. Суть метода заключается в том, что процессору все равно, какую обрабатывать программу – различие наступает только когда в дело вступает исполнительный механизм, которого в варианте 8V просто физически нет. Поэтому, если установить 8-кл блок на 16 кл проводку, двигатель будет “двоить”, то есть, работать будет только 2 цилиндра, связано это с тем, что у 8-кл. блока всего 2 канала управления катушками зажигания.
Тут все достаточно просто, нужно установить 2 отсутствующих резистора (типоразмер 0603, номинал 102), отрезать дорожки, перечеркнутые крестом и установить перемычки. Теперь перекалиброванная 8-кл. прошивка будет без труда управляться с 16 кл. двигателем. Полная переделка 8-кл. блока в 16-кл. так же проста – необходимо установить 2 отсутствующих ключа управления катушками зажигания и два резистора, как и в случае описанном выше, и еще 2 резистора слева от микросхемы (в синем овале).
Переделка ЭБУ M73 в Январь-7.2+
Любой внимательный человек может обратить внимание на тот факт, что ЭБУ М73 и Январь 7.2+ аппаратно практически идентичны и все отличия – в так называемых “конфигурационных” резисторах. Сразу же невольно возникает мысль о доработке блока для получения возможности использования прошивок от Январь 7.2+ в ЭБУ М73. В ряде случаев такая переделка имеет основания, так как структура калибровок и базовые алгоритмы управления двигателем в ЭБУ Январь-7.2+ полностью соответсвуют таковым в хорошо изученной системе Январь-7.2 (старая аппаратная реализация). Благодаря идентичности калибровочной модели становится возможной «откатка» прошивки в инженерном ЭБУ Январь-7.2 с дальнейшим переносом основных калибровок в блок Январь-7.2+. Ниже мы рассмотрим методику переделки как обычных, так и «закрытых» ЭБУ M73 в Январь-7.2+. Отметим, что переделка из «закрытых» версий M73 возможна только при использовании загрузчика CombiLoader с версией модуля M11/M73A 1.4 или новее.
Переделка ЭБУ M73 с незакрытыми процессорами.
Если ваш M73 является «открытым», то переделка заключается только в перепайке резисторов конфигурации процессора и заливке в блок соответствующей прошивки в режиме BSL. На рисунке показаны аппаратные различия и необходимые изменения.
После того, как вы перепаяли резисторы, убедитесь, что процессор не закрыт. Для этого выполните чтение прошивки через бутлоадер с помощью модуля BSL ST10F27x (с замыканием 104-й ноги процессора на землю через резистор, более подробно это описано в справке к CombiLoader).
Проверьте считанную прошивку: если после считывания FLASH буфер будет заполнен повторяющимися значениями 9B 00 9B 00 9B 00, то процессор закрыт и необходимо воспользоваться методом, описанным ниже.
После проверки запишите в блок прошивку от Января-7.2+ с помощью модуля BSL ST10F27x (с замыканием 104-й ноги процессора на землю через резистор). На этом переделку можно считать законченной.
Переделка ЭБУ M73 с закрытыми процессорами.
Для переделки «закрытых» версий M73 необходимо воспользоваться новым модулем M11/M73A версии 1.4 (или новее) и во вкладке «Дополнительно» нажать кнопку «Отключить защиту». Подробную информацию о работе с модулем можно найти в справке к CombiLoader. Важно: после отключения защиты допускается включение ЭБУ только в режиме BSL (с замыканием 104-й ноги процессора на землю через резистор). После отключения защиты выполните все действия, описанные выше для «незакрытых» ЭБУ.
Особенности “классических” блоков
Отличия в аппаратных реализациях.
В 2010 г. появились новые версии аппаратной реализации ЭБУ M73. С целью удешевления из схемы была удалена микросхема TDA3664, которая обеспечивала питание процессора (и, соответсвенно, ОЗУ) во время отключения зажигания. Разумеется, при этом данные всех адаптаций терялись бы, но в новых прошивках I(А)303CF06 и I(А)327RD08 перед отключением питания процессора данные адаптаций записываются в EEPROM. При включении зажигания содержимое из EEPROM записывается в ОЗУ, таким образом, ЭБУ ведет себя точно также, как если бы питание не отключалось. Такие ЭБУ не допускается переделывать в Январь-7.2+, так как отсутствие микросхемы TDA3664 приведет к неправильной работе блока в качестве Января-7.2+. В крайнем случае, можно установить вместо TDA3664 обычный стабилизатор 78L05.
Распиновка разъема январь 7 2
Январь 7.2 — функциональный аналог блока Bosch M7.9.7, «параллельная» (или альтернативная, кому как нравится) с М7.9.7 отечественная разработка фирмы «Итэлма». Январь 7.2 внешне похож на M7.9.7 — собран в аналогичном корпусе и с таким же разъемом, его можно без всяких переделок использовать на проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.
В ЭБУ используется процесcор Siemens Infenion C-509 (такой же, как в ЭБУ Январь 5, VS). ПО блока является дальнейшим развитием ПО Январь 5, с улучшениями и дополнениями (хотя это вопрос спорный) — например, реализован алгоритм «anti-jerk», дословно «противотолчковая» функция, призванная обеспечить плавность при трогании и переключениях передач.
ЭБУ выпускается фирмами «Итэлма» (хххх-1411020-82 (32), прошивка начинается на букву «I», например, I203EK34) и «Автэл» (хххх-1411020-81 (31), прошивка начинается на букву «А», например, A203EK34). И блоки и прошивки этих блоков полностью взаимозаменяемые.
ЭБУ серий 31 (32) и 81 (82) совместимы аппаратно сверху вниз, то есть прошивки для 8-кл. будут работать в ЭБУ 16-кл., а наоборот — нет, т.к в 8-кл блоке «не хватает» ключей зажигания. Добавив 2 ключа и 2 резистора можно «превратить» 8-кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.
Для «классики» разработан ЭБУ 21067-1411020-11 (12) под комплектацию без датчика детонации, с ДМРВ «Сименс-VDO». Такая модификация устанавливается на двигатели объемом 1,6 литра. И, как водится, в блоке не установлены элементы канала детонации. На фото, представленном ниже видны «недостающие» элементы. Таким образом, применить такой ЭБУ на переднем приводе нельзя (хотя вообще, конечно, можно, но без канала ДД, с тщательно настроенным зажиганием), а наоборот, естественно, можно.
Первое ПО на 1,5 литровые двигатели — 203EK34 и 203EL35 попило много крови у владельцев авто с таким ПО. На этих модификациях постоянно возникал «протрой» при переключении передач. ВАЗ выпустил версию 203EL36 без этого дефекта и распорядился не привлекая внимания перешивать ЭБУ на сервисных станциях технического обслуживания…
Для данного типа ЭБУ реализовано полное программное отключение ДК и регулировка содержания СО в отработанных газах, то есть, перевод на нормы токсичности Россия-83.
ЭБУ «Январь 7.2» производимый для установки на а/м «Калина» являются аппаратной «мутацией» и несовместимы с «переднеприводными». Отличия незначительны — в канале управления клапаном адсорбера и бензонасоса, но они не дают использовать ПО от модификаций 2111/21114, то есть «калиновские» ЭБУ можно использовать только с соответствующим «родным» ПО или ПО на его основе.
Типовые параметры для данного эбу для диагностики:
Диагностику делаем программой OpenDiagFree 1.4
Теперь прошиваем на примере ваз 2110
I205DO54 Январь 7.2 21124-1411020-32 21124 Евро-2
Как читали выше что I что А между собой Взаимозаменяемы!
Этап1.
Нам потребуется:
1. К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой)
2. АКБ, или БП (12V)
3. Программа (в моем случае winfe_1.13)
4. Авторская(или стоковая) прошивка. Прошивки от Паулюса и Ледокола на Январь 7.2 можно скачать здесь.
5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
Ищем где находиться ваш блок(в ваз 2110-12 он находиться в центральной консоли за лючками, около правой ноги водителя, и левой пассажира)
Схема подключения к блоку:
51,53 контакт ЭБУ — Масса
71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)
13 контакт ЭБУ — Включение зажигания (+12В)
12 контакт ЭБУ – Неотключаемое питание (+12В)
43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 1-5 КОм)
44,63 контакт ЭБУ — Питание главного реле (+12В)
Для подключения можно приобрести такой разьем:
Либо сделать провода самостоятельно.(из проводов и клемм, не забываем ставить кнопку на подачу питания по схеме 13 контакт!)
Вот так должно получиться.
(Я использую самодельный кабель, с разъемом 81пин и переключателем питания +.
Питание беру с прикуривателя)
ЭТАП 2.
Теперь когда всё подготовили
Переходим к программе winfe_1.13
(программа работает как из по Win ХР так и из под Win 7)
Открываем программу
Выбираем Январь 7.2
Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)
Выставляем скорость 57600
Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надоДекриптовать программой «Enigma»
Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
Этап 3.
Далее если надо удалить иммо
Есть несколько путей.
a. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
b. Залить Чистый ЕЕПРОМ
Качаем ищем свой чистый EEPROM
Нажимаем запись ЕЕПРОМ…выбираем наш еепром(чистый, или редактированный)…
Залилось, отключаем несем в авто. Иммо убито.
Иногда еще требуется отрезать провод иммо. Чтобы не прописался заново.
ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО.
Переобучение ИММО
Красный — и рабочий ключ потребуется
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
Двухрежимная прошивка для ЭБУ Январь-7.2 предназначена для чип-тюнинга автомобилей с ЭБУ типа Январь-7.2, оснащенных системой газобаллонного оборудования (ГБО) третьего и четвертого поколений (GBO-3 и GBO-4)
• поддержка регулировки СО с диагностического оборудования в версии GBO-3
• в версии GBО-3 при работе на бутане отключен бензонасос и форсунки, правлен УОЗ во всех режимах работы, в обоих наборах отключены ДК, адсорбер и диагностика пропусков воспламенения.
• в версии GBO-4 при работе на бутане правлен УОЗ во всех режимах и отключена диагностика пропусков воспламенения.
• Для загрузки прошивок в ЭБУ Январь-7.2 необходимо использовать загрузчик CombiLoader производства (SMS ), ChipLoader 1.95, ChipLoader 1.96 производства (CHIPSOFT) или любой другой позволяющий работать с FLASH AM29F200B
Два режима в ЭБУ Январь-7.2
Переключение на использование второго набора калибровок производится подачей +12 вольт на 57-й контакт разъема ЭБУ непосредственно с управляющего провода “газового” клапана системы ГБО.

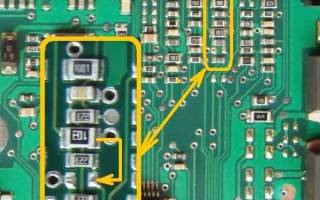

Для грамотного переключения рекомендуется доработать ЭБУ, переставив резистор как на представленной фотографии:
Итог: На этом история, прошивка, иммо, обучение, двухрежимки и всё что с ним связано подходит к концу!
Переделать ЭБУ Январь 7.2 в 16 кл.
Изначально завод изготавливает платы ЭБУ под 16-ти клапанные двигатели. На всех платах эбу есть распайка под микросхемы и драйвера, Январь 7.2, М-73, Январь 7.2+, Bosch 7.9.7 (7.9.7+) (17.9.7), М-74, М-74.5, М-75 и т.д. В целях экономии, завод изготовитель не комплектует ЭБУ для 8-ми клапанных двигателей некоторыми электронными компонентами, которые с легкостью можно допаять в блок эбу самостоятельно, имея небольшие навыки с паяльником.
Причины для переделки эбу из 8-ми кл. в 16-ти кл. могут быть разные, дефицит и дороговизна 16-ти клапанных эбу Январь 7.2, установка 16-ти клапанного двигателя или ГБЦ.
Если вы сделали какую либо доработку двигателя, тюнинговые валы, доработку ГБЦ, турбо и т.д. тогда однозначно понадобится эбу Январь 5.1 или Январь 7.2, для того чтобы откатать прошивку на инженерном блоке онлайн, индивидуально под конфигурацию вашего двигателя.
Как правило отличия восьми клапанного эбу, от шестнадцати клапанного, существует в системе индивидуального управления катушками зажигания и самой прошивки. В 16-ти кл. блок устанавливаются дополнительные силовые ключи управления катушками зажигания.
С таким же успехом можно оставить восьми клапанную проводку и восьми клапанный ЭБУ с катушкой зажигания от Лада Калина. Некоторые наоборот переделывают индивидуальное зажигание, на попарно параллельное из за некачественных катушек, которые приходиться довольно часто менять.
Что же нужно чтоб 8-ми клапанный эбу работал на 16-ти клапанном двигателе. Открыть 8-ми кл. прошивку I204DO57 в редакторе CTP и перекинуть калибровки с 16-ти кл. прошивки I205DO54, не трогаем только накопление катушки.
Как показала практика, 16-ти клапанные моторы довольно неплохо работают на восьми клапанных эбу, с правильной настройкой прошивки. (Готовая прошивка для восьми клапанного блока эбу с 16-ти клапанным двигателем под Калиновскую катушку зажигания, в архиве две прошивки под Январь 7.2 и 7.2+)
Рассмотрим как переделать ЭБУ январь 7.2 по индивидуальные катушки зажигания 16-ти кл. мотор.
Электронные компоненты которые необходимо припаять в блок ЭБУ
У нас Вы можете приобрести качественный
готовый комплект электронных компонентов для самостоятельной переделки ЭБУ в 16-кл.
Также всегда в наличии инженерные платы, для переделки блока в онлайн функционал.
Видео монтаж деталей, переделываем эбу в 16- клапанов.
Распиновка контактов катушек зажигания
ЭБУ М7.9.7 / Январь 7.2/М73
| 1 | 2 | 3 | 4 | 5 | 21114 – Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий. / 21124 – Катушка зажигания 1 цилиндра. |
P.S. Если у вас серийный стоковый мотор и вы хотите прошить свой автомобиль
динамичной тюнинговой прошивкой, а вам говорят что ваш эбу не прошивается и нужно
менять его на Январь, держитесь подальше от таких прошивальшиков.
Любой эбу изначально прошивают на заводе,
к тому же производитель блоков ЭБУ всегда предусматривает обновление ПО.
Оборудование для работы с разными блоками эбу стоит не малых денег
и у хороших мастеров оно есть, а для прошивки Января полно разного софта
и прошивок в свободном доступе, поэтому и советуют менять на Январь.
