Регулятор холостого хода на ваз 2112, признаки неисправности, как снять, проверить на работоспособность

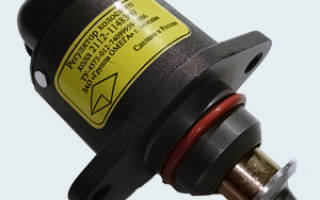

Датчик холостого хода ВАЗ 2110 (РХХ): ремонт и замена

Общие понятия

Одной из часто встречающихся неприятностей, не позволяющих полноценно управлять автомобилем, является датчик холостого хода ВАЗ 2110 и модификаций. Хотя этот прибор имеет среди водителей название датчик, все же правильно его будет называть регулятор холостого хода, сокращенно — РХХ, потому-что все автомобильные датчики это измерительное оборудование, а данное изделие служит для автоматической стабилизации и поддержания оборотов холостого хода путем подачи воздуха в двигатель ВАЗ 2110 при полностью закрытой дроссельной заслонке.

РХХ — это важная составляющая двигателя, играет заметную роль для стабильной и бесперебойной работы любого автомобиля ВАЗ.

Датчик холостого хода ВАЗ 2110 (сокращенно ДХХ) является исполнительным приспособлением, а попросту клапаном состоящим из электродвигателя, пружины, штока на котором установлена запорная игла (можно посмотреть на фото). Именно посредством которой дозируется объем воздуха. То есть, когда дроссель ВАЗ 2110, 2112 полностью закрыт, а контроллер определяет, что нужно повысить обороты холостого хода, то РХХ формирует команду на изменение положения иглы. Она перемещается, приоткрывая частично или полностью впускное отверстие, через которое воздух идет в обход дросселя, а затем смешивается с топливом. В результате двигатель не глохнет.

Признаки неисправности РХХ

К сожалению, на 2110 ВАЗ ДХХ не оборудован системой самодиагностики, поэтому световой сигнал «CHECK ENGINE» оповещать о неисправности не будет. Потеря работоспособности на ВАЗ 2110, 2112 определяется по следующим основным признакам:

1. двигатель «глохнет», без видимых причин, на холостом ходу;
2. «плавают» обороты холостого хода;
3. когда выполняется запуск «холодного» двигателя ВАЗ 2110, 2112 напрочь отсутствуют повышенные обороты;
4. мотор глохнет, именно, после выключения передачи при езде.

Симптомы полностью совпадают с отказом ДПДЗ ВАЗ 2110, но в случае с этим датчиком загорится индикатор «CHECK ENGINE».

Как снять РХХ

Если обнаружены признаки неисправности свойственные РХХ, то его нужно будет снять (сначала для проверки). На ВАЗ 2110 данный датчик, имеющий небольшие размеры (легко помещается на ладони) расположен в посадочном месте на корпусе дроссельного узла (можно посмотреть на фото).

В случае необходимости его демонтаж выполнить достаточно легко — он крепится только двумя винтами. В крайне редких случаях требуется снятие всего дроссельного узла ВАЗ 2110.

Выполняется демонтаж в следующей последовательности:

• ВАЗ 2110 ставится на ручной тормоз;
• Отсоединяется минусовая клемма АКБ;
• Отсоединяется жгут проводов подведенных к РХХ;
• Обязательно зачищается место соединения датчика с корпусом дросселя, чтобы предотвратить попадание грязи, ржавчины в отверстие;
• Выкрутить винты крепления удерживающие датчик холостого хода ВАЗ 2110.

Как проверить датчик?

При наличии тестера проверку выполнить несложно:

• Установить ВАЗ 2110 на ручной тормоз;
• Отсоединить колодку РХХ для проверки;
• Проверить напряжение цепи датчика ВАЗ 2110, 2112, при этом «минус» присоединить к двигателю, «плюс» на снятую колодку, а именно к выводам А : D (обозначены на колодке, можно посмотреть схемы);
• Включается зажигание и проверяются показания выданные регулятором холостого хода, которые должны быть около 12 В. Значение окажется меньше — скорей всего разряжен аккумулятор. Когда напряжение отсутствует необходимо проверить полностью цепь, а затем электронный блок управления. Неисправностей нет, значит цепь исправна — проверяется РХХ, установленный на моторы ВАЗ 2112, другие модификации;
• Клеммы тестера подключаются к колодке, схема такая — сначала к выводам А : В, следом к С : D. Сопротивление должно оказаться в пределах 53 Ом;
• Далее проверяются пары A : C, B : D — в данном случае сопротивление на исправном изделии будет бесконечно большим.

Когда в результате указанных проверок датчика обнаружено несоответствие показаний, то его следует заменить. Также нерабочее состояние данных датчиков двигателя ВАЗ 2110, 2112, в открученном положении, можно проверить, присоединив к ним колодку, затем необходимо включить зажигание.

У рабочего изделия, при подключении питания, шток с иглой изменит положение. На сломанном датчике никаких изменений не произойдет. При обнаружении поломки регулятора холостого хода, конечно же, ее нужно устранить. Но в автосервис не стоит спешить — ремонт можно сделать самостоятельно, сэкономив деньги и время. А сначала, вообще, стоит почистить РХХ, часто после этого они возвращаются к «жизни».

Чистка РХХ

Любой нерабочий датчик холостого хода ВАЗ 2110 рекомендуется помыть, почистить, чтобы точно убедиться в его неисправности. Процесс очень простой, много времени не отнимет. Для выполнения работы необходим: очиститель карбюратора, WD-40. Выполняются следующие действия:

• С датчика демонтируется колодка;
• На обычную ватную палочку наносится любая из перечисленных чистящих жидкостей и тщательно проводится обработка контактов;
• Открутить винты крепления датчика холостого хода;
• Вынуть РХХ из посадочного места;
• Выполнить осмотр датчика холостого хода. При обнаружении грязи черного цвета, масла, то кроме РХХ, необходимо выполнить чистку всего дроссельного узла. Если нет — брызнуть WD-40 или же очиститель на иглу с пружиной, тем самым выполняя очистку. Высушить датчик холостого хода ВАЗ 2110, 2112;
• Перед установкой на место измерить расстояние между корпусом датчика холостого хода, его иглой, которое на исправном регуляторе равно 23 мм.

Когда РХХ ВАЗ десятого семейства не заработал в штатном режиме, то износились направляющие иглы, оборвался провод внутри корпуса. В данных случаях регулятор холостого хода подлежит обязательной замене.

На ВАЗ 2110 датчик холостого хода монтируется в порядке обратном демонтажу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка датчика расхода воздуха ВАЗ. Проверка и ремонт ДМРВ

На основе сигнала с датчика массового расхода воздуха (ДМРВ) производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок. Если он работает не корректно, машина кушает бензин больше чем нужно. Устанавливается такой датчик на втором тракте, сразу за воздушным фильтром и подсоединяется к системе электричества, которая управляется шестиконтактной колодкой проводов.

Существует довольно много различных типов ДМРВ: механические, ультразвуковые, термоанемометрические и некоторые другие.

В данном случае рассмотрим устройство термоанемометрического датчика HFM-5 от Bosch, наиболее часто устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор. В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.

На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

• 1 — диэлектрическая диафрагма
• Н — нагревательный резистор
• SH — Датчик температуры наг. резистора
• SL — Датчик температуры воздуха
• S1 и S2 — темп датчики до и после нагревателя.
• QLM — масса воздушного потока
• t — температура

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.

Измерить то количество воздуха, которое поступает в двигатель, значит определить нагрузку двигателя. При нажатии на педаль газа водителем, открывается дроссельная заслонка, увеличивается количество всасываемого воздуха. При этом мы говорим, что увеличилась нагрузка. Когда же вы отпускаем педаль – нагрузка падает. Все довольно просто. Однако это только на первый взгляд. Если учесть то, что в условиях реального движения двигатель часто сменяет режимы работы, поступающий воздух во впускной системе участвует в нескольких газодинамических процессах, то проблема измерения воздуха в системе не такая и простая.

В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

На автомобили ВАЗ устанавливались несколько типов датчиков массового расхода воздуха: GM, BOSCH, SIEMENS и российского производства. В 1999-2004 гг. на авто ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозаменяемость (вернее, замена 004 на 037) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом.

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):

Они отличаются тарировкой (от нуля вольт) и схемой подключения.

ДМРВ 20.3855 проверка и распиновка

Схема принципиальная подключения датчика расхода воздуха Siemens 20.3855-10 (HFM62C/19) для проверки:

Скачать подробную инструкцию и описание этой модели можно по ссылке.

Распиновка ДМРВ на авто ВАЗ 2107

Цоколевка датчика расхода воздуха ВАЗ 2109

Схема распиновки датчика воздуха ВАЗ 2110

1. Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
2. Серо-белый — выход напряжения питания датчиков;
3. Зеленый — выход заземление датчиков;
4. Розово-черный — к главному реле.

Цвета проводов могут меняться, но расположение выводов остается неизменным.

Ещё добавим, что ДМРВ с окончаниями на 004, 037, 116 (для Bosch) и 00, 10, 20 (для Пекарь) разные по калибровке. Менять можно только перепрошивкой.

Подключение воздушного датчика ДМРВ ВАЗ 2112

Если датчик массового расхода воздуха является работоспособным, то при работе мотора на 900 об/мин объем используемого воздуха составит не менее 10 кг в час. При повышении оборотов до 2 тысяч, этот показатель увеличится примерно до 20 кг. Если объем воздуха на таких оборотах будет падать, то снизится и динамика транспортного средства, соответственно, это приведет и к понижению расхода бензина.

Если же данные показатели увеличатся, то это будет способствовать и увеличению объема топлива. Отклонения параметра на 2-3 кг допускать не стоит, поскольку в данном случае работа силового агрегата может быть некорректной.

Схема подключений датчика расхода воздуха 2114

Частой причиной некорректной работы ДМРВ является выход из строя электронных компонентов, из-за чего увеличивается время реакции датчика на изменение потока воздуха. Исправный сенсор отслеживает изменения со скоростью 0,5 мс, а при поломке время реакции возрастает в 20-30 раз. Дефект обнаруживается только путем снятия графика работы осциллографом. Ремонт подобного сенсора не производится, он подлежит замене на новый.

Проверка датчика воздуха своими руками

При появлении неисправности ДМРВ происходит переобогащение или обеднение топливовоздушной смеси, что сразу отражается на работе двигателя и в итоге может закончится его поломкой.

Симптомы неисправности датчика массового расхода воздуха:

• Появление ошибки Check Engine;
• Повышенный расход топлива;
• Плохо заводится на горячую;
• Машина стало медленно разгоняться;
• Пропала мощность двигателя.

Простейший способ проверить ДМРВ на ВАЗ 2114 — отключить штекер. При отсутствии сигнала блок управления мотором переходит в режим аварийной работы, определяя примерный объем воздуха по положению дроссельной заслонки. При этом несколько увеличивается расход топлива — для ВАЗ 2114 он достигает 10-12 л на 100 км пробега. Характерной особенностью является увеличение числа оборотов холостого хода до 1500 об/мин. Но при использовании контроллера Январь 7.2 или Бош М7.9.7 рост холостых оборотов не выполняется в силу особенностей программного обеспечения.

Нормальное напряжение на выходе нового датчика 0.996 — 1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Вот эталонное напряжение в вольтах:

• 1.01 — 1.02 — хорошее состояние датчика.
• 1.02 — 1.03 — не плохое состояние.
• 1.03 — 1.04 — ресурс ДМРВ подходит к концу.
• 1.04 — 1.05 — аварийное состояние.
• 1.05 и выше — пора заменить ДМРВ.

Измерение производится между проводами желтого и зеленого цвета. Значения напряжения можно вывести на экран некоторых бортовых компьютеров (меню напряжение от датчиков, U ДМРВ).

Важно: пределы и колебания напряжения на выходе минимум в 30% случаев у неисправного датчика будут в НОРМЕ и не вызывать на панели значок «Check». То есть замеры напряжения малоинформативны, а вот норма, которую он будет выдавать в килограммах воздуха, будет соответствовать движению не там где на самом деле и ЭБУ будет мешать смесь, исходя из нее — потому и лишний расход!

Проверить датчик нужно в сервисе, желательно с фирменным сканером который сам указывает миганием, если идет перекос по какому-то параметру (в данном случае расходу воздуха в килограммах), сравнивая с заложенными в его память референсными значениями.

Замена датчика — инструкция

Отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем его и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки в автомобилях ВАЗ.

Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.

Далее откручиваем 2 винта датчика ключом на 10 и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.

Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени.

Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

На этом визуальная проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования в автосервисе. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания.

Реанимация испорченного ДМРВ успешна не более чем в 5% случаев. В крайнем случае можете промыть эфирной жидкостью для очистки матриц и оптики. Она испарается без следа. Убедившись, что в устройстве более нет пыли и мусора, можно, тщательно просушив его, установить на место. Иногда после такой нехитрой процедуры устройство заработает.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления. Замена нерабочего датчика проста и без проблем выполняется самостоятельно, только покупать нужно именно такой ДМРВ, который соответствует версии прошивки ЭБУ. Цена его в пределах 3000 рублей в зависимости от производителя.

Диагностика регулятора холостого хода (РХХ)

Во всех современных автомобилях есть регулятор, поддерживающий обороты холостого хода. Если ХХ теряет стабильность, возможно причина в датчике. Чтобы узнать это, нужно проверить регулятор холостого хода (РХХ).

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Как работает регулятор

Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.

По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя. В зависимости от заданного режима работает РХХ, добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки .

На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.

Признаки неисправности

Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода часто лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

Симптомы проблем с РХХ:

• плавающий холостой ход;
• плохой запуск двигателя, особенно зимой;
• машина может глохнуть при сбросе газа, после переключения на нейтраль;
• неконтролируемое повышение или понижение оборотов ХХ при штатной температуре двигателя;
• падение оборотов после включения фар, кондиционера, отопительной системы;
• дёрганье машины на ходу при небольших оборотах;
• мотор глохнет при переходе с низшей передачи на высшую и наоборот.

Приведённые признаки могут проявляться все сразу, либо по отдельности.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Калибровка нового РХХ

Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.

1. Проверяем расстояние от конца штока до монтажной пластины, оно должно быть не более 23мм.
2. Отключаем минус от аккумулятора, обесточивая ЭБУ.
3. Устанавливаем регулятор.
4. Подключаем аккумулятор обратно.
5. Включаем зажигание на 5 сек, не заводя двигатель. В это время происходит калибровка РХХ.
6. Выключаем зажигание, завершая калибровку.
7. Заводим двигатель и наблюдаем за холостым ходом.

Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.

Напоследок, видео о диагностике РХХ:

Регулятор холостого хода ВАЗ 2110 – задачи устройства

РХХ – регулятор холостого хода авто ВАЗ 2110, который также нередко называют датчиком холостого хода, позволяет стабилизировать обороты ХХ двигателя автомобиля.

Какие функции выполняет РХХ, и как он работает?

Регулятор холостого хода авто ВАЗ 2110 представляет собой электрический двигатель шагового типа, оснащенный конусной подпружиненной иглой. Процесс поддержания им заданных оборотов на ХХ осуществляется посредством изменения объема воздуха, который попадает в мотор транспортного средства в то время, когда дроссельная заслонка находится в закрытом положении.

Воздух при этом подается в обход дросселя через специальный (добавочный) воздушный канал. Именно проходное сечение этого канала и изменяет регулятор холостого хода, контролируя тем самым процесс подачи воздушного потока. Принцип работы описываемого устройства на ВАЗ 2110 достаточно прост:

• при выключении зажигания наблюдается полное выдвижение расположенного на РХХ штока, который заходит в дроссельный патрубок (в нем есть калибровочное отверстие);
• регулятор начинает отмерять шаги;
• клапан отходит в свое начальное положение.

С уменьшением либо увеличением количества шагов объем воздуха, который просачивается через указанное отверстие, также становится больше или меньше (шагов становится больше при вытягивании штока и меньше тогда, когда он втягивается). В результате в мотор попадает объем воздуха, достаточный для качественной регулировки ХХ.

Как выполнить диагностику регулятора?

Интересующее нас устройство является исполнительным. Располагается оно на дроссельной заслонке, к которой крепится при помощи винтов. Системы самостоятельной диагностики на нем не предусмотрено. В связи с этим водителю приходится внимательно следить за поведением своего автомобиля, чтобы не пропустить симптомы, указывающие на его выход из строя. К таковым относят следующие явления:

• при снятии передачи на КП глохнет мотор;
• обороты ХХ «плавают»;
• на холостом ходу двигатель глохнет;
• нет высоких оборотов при запуске холодного мотора.

Вы можете сами продиагностировать работоспособность регулятора. Для этого нужно отключить зажигание, откинуть от РХХ колодку жгута, проверить мультиметром обмотки регулятора на величину их сопротивления. Если устройство работает нормально, оно должно равняться: бесконечности между контактами А и D, С и В; 40–80 Ом между D и С, А и В.

Если озвученные условия не выполняются, необходимо будет заменить регулятор холостого хода.

Некоторые автолюбители выполняют диагностику описываемого устройства иначе. Они отворачивают крепежные винты, демонтируют регулятор, подключают жгуты к нему, а затем кладут на конец его иглы палец (никаких усилий прилагать при этом не нужно). При отключении зажигания пальцем можно ощутить легкий толчок, обусловленный тем, что игла выдвигается в полной мере (согласно принципу действия устройства). Если толчка вы не почувствуете, это означает, что датчик, вероятнее всего, неисправен.

Меняем регулятор холостого хода ВАЗ 2110 своими руками

Процесс демонтажа регулятора несложный (даже для новичков в вопросах ремонта своего ВАЗ 2110). Последовательность действий такова:

• откидываем разъем РХХ при выключенном зажигании;
• откручиваем винты, с помощью коих регулятор крепится к корпусу дросселя (операция без проблем выполняется при помощи обычной крестообразной отвертки);
• снимаем нужное нам устройство.

Перед монтажом нового регулятора рекомендуется тщательно выполнить очистку воздушного канала и седла клапана РХХ, а также участка, находящегося под его кольцом-уплотнителем. Обратите внимание! Дистанция между монтажным фланцем и кончиком иглы датчика не может превышать показателя в 2,3 сантиметра. Обязательно следует нанести на кольцо-уплотнитель РХХ немного моторного масла, чтобы смазать его. Затяжку креплений регулятора выполняем с моментом около 3–4 Ньютон на метр.
